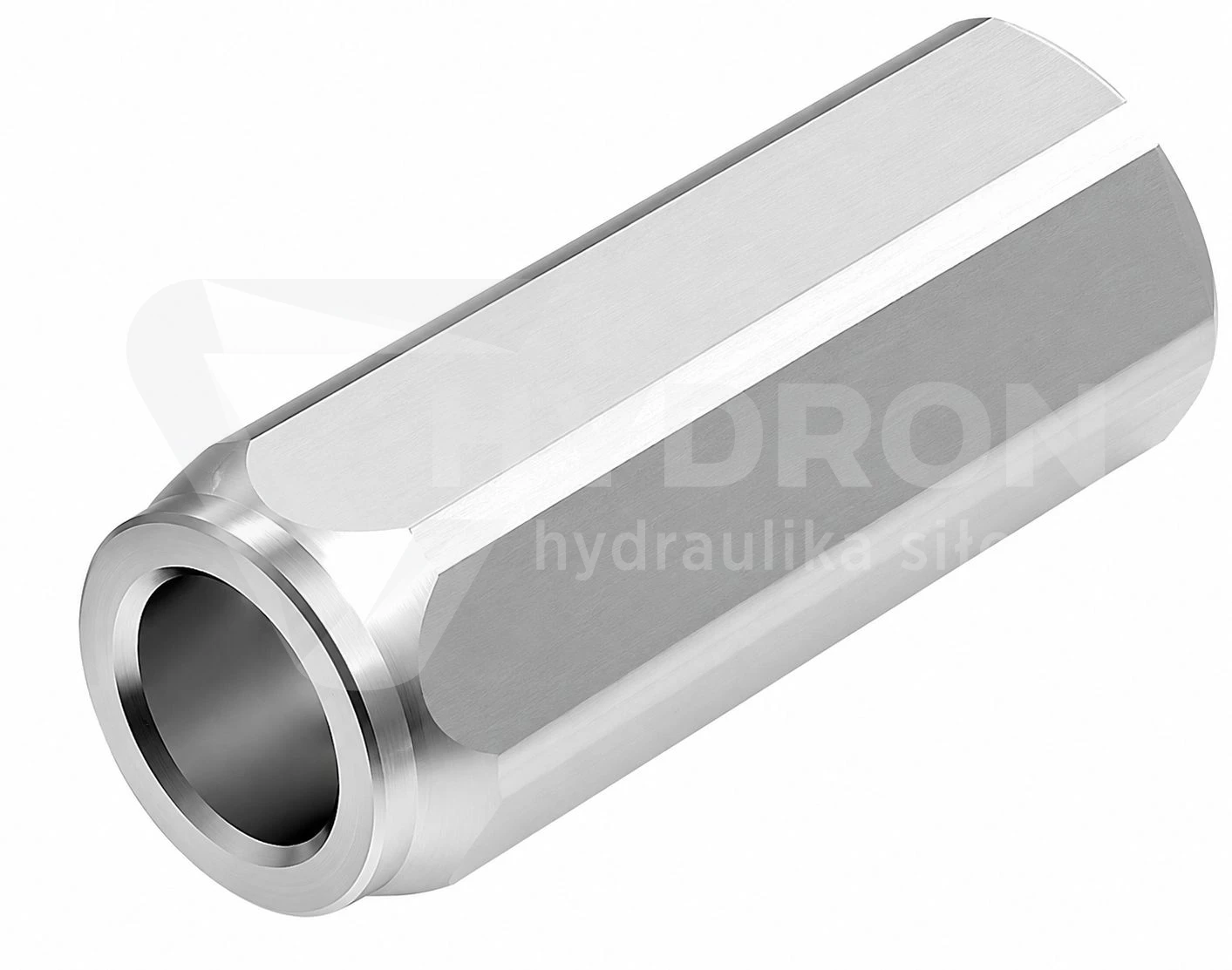

Zawór zwrotny typ S 1" WN20 3-350bar Ponar

Przejdź do sekcji Opinie

154,98 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja do 3 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: Ponar Wadowice (przejdź do produktów)

Czas wysyłki: 3 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ gwintu BSP
Rozmiar gwintu 1" BSP
Typ gwintów wewnętrzne (GW)
Maks. ciśnienie robocze [bar] 350 bar
Typ zaworu zwrotny
Materiał stal ocynkowana

Opis

Zawór zwrotny typ S 1" WN20 3-350bar Ponar

Zawór zwrotny typ S 1" WN20 3-350bar Ponar to liniowy zawór hydrauliczny przeznaczony do kontroli kierunku przepływu oleju w układach hydrauliki siłowej. Jego zadaniem jest umożliwienie przepływu cieczy roboczej w jednym kierunku oraz zamknięcie przepływu w kierunku przeciwnym. Dzięki temu zawór zabezpiecza instalację przed cofaniem oleju, spadkiem ciśnienia i niekontrolowanym przepływem zwrotnym.

Wersja 1" WN20 posiada przyłącze gwintowe G1 i jest przeznaczona do układów o większym przepływie niż wykonania WN6, WN8, WN10 oraz WN15. Maksymalny przepływ dla tej wielkości wynosi 150 dm³/min, dlatego zawór sprawdzi się w większych przewodach rurowych, obwodach zasilających, powrotnych, zabezpieczających oraz w instalacjach, gdzie potrzebna jest skuteczna blokada przepływu zwrotnego przy dużym natężeniu przepływu.

Zapis 3-350bar oznacza dwa oddzielne parametry. Wartość 3 bar to ciśnienie otwarcia zaworu, czyli próg, przy którym olej hydrauliczny pokonuje opór sprężyny i otwiera przepływ w kierunku roboczym. Wartość 350 bar oznacza maksymalne dopuszczalne ciśnienie pracy dla wielkości WN20. Nie jest to zawór regulowany w zakresie 3-350 bar.

Wariant z ciśnieniem otwarcia 3 bar sprawdzi się tam, gdzie zawór nie powinien otwierać się przy minimalnym ciśnieniu, drobnych pulsacjach lub niewielkim ciśnieniu resztkowym. Taki próg otwarcia pomaga ograniczyć przypadkowy przepływ i poprawia stabilność pracy obwodu hydraulicznego, szczególnie w instalacjach narażonych na chwilowe wahania ciśnienia.

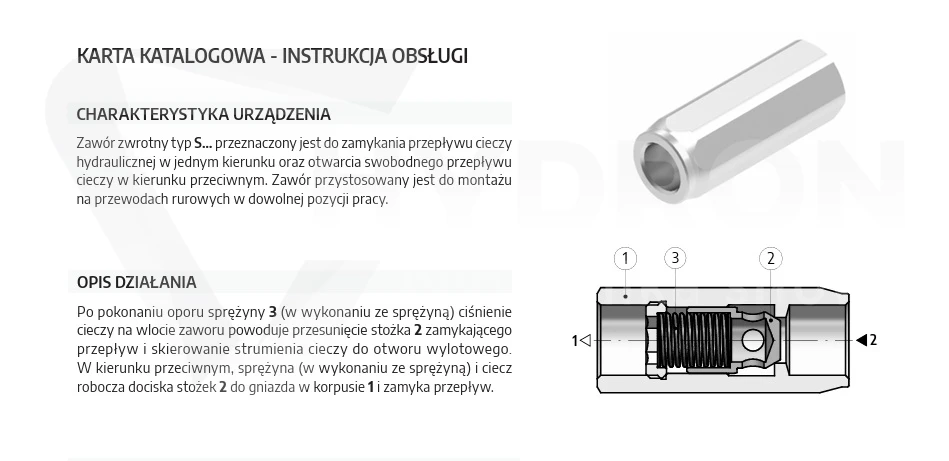

Według karty katalogowej PONAR zawór zwrotny typ S służy do zamykania przepływu cieczy hydraulicznej w jednym kierunku oraz otwierania swobodnego przepływu w kierunku przeciwnym. Producent przewiduje montaż zaworu na przewodach rurowych w dowolnej pozycji pracy.

Parametry techniczne

Typ zaworu: zawór zwrotny liniowy
Wielkość nominalna: WN20
Rozmiar przyłącza: 1"
Przyłącze hydrauliczne: G1
Rodzaj przyłącza: gwintowe
Ciśnienie otwarcia: 0,3 MPa / 3 bar
Maksymalne ciśnienie pracy: 35 MPa / 350 bar
Maksymalny przepływ: 150 dm³/min
Długość L: 110 mm
Rozmiar pod klucz S: 41 mm
Masa: 0,73 kg
Medium robocze: olej mineralny
Wymagana klasa czystości oleju: ISO 4406 klasa 19/17/14
Lepkość nominalna cieczy: 37 mm²/s przy temperaturze 55°C
Zakres lepkości: 15-250 mm²/s
Zakres temperatury cieczy w zbiorniku: od -20°C do +80°C
Zakres temperatury otoczenia: od -20°C do +50°C
Maksymalny przeciek: 0,25 cm³/min, około 5 kropli/min
Zalecana filtracja: 15 µm
Zabezpieczenie antykorozyjne: cynkowanie galwaniczne

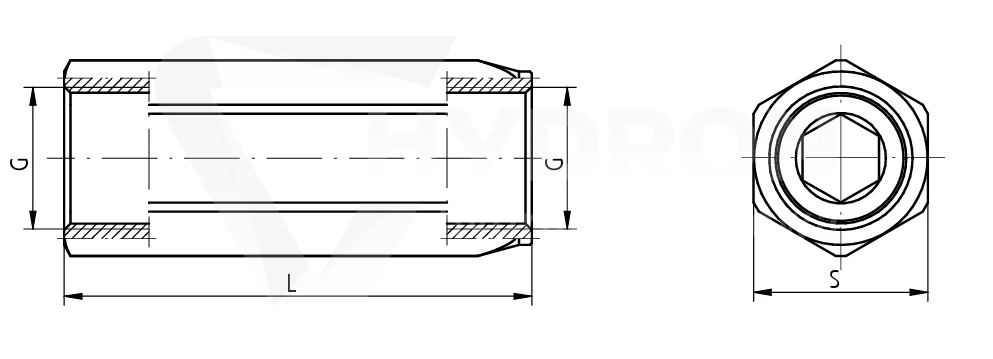

Dla wykonania WN20 karta podaje przyłącze G1, długość 110 mm, wymiar pod klucz 41 mm, maksymalny przepływ 150 dm³/min, maksymalne ciśnienie pracy 35 MPa oraz masę 0,73 kg.

Charakterystyka działania

Zawór zwrotny typ S działa na zasadzie mechanicznego zamknięcia przepływu przez stożek współpracujący z gniazdem w korpusie. W kierunku roboczym ciśnienie oleju musi osiągnąć wartość 3 bar, aby pokonać opór sprężyny i otworzyć zawór. Po otwarciu ciecz hydrauliczna przepływa dalej zgodnie z kierunkiem pracy instalacji.

Przy próbie przepływu w przeciwną stronę stożek zostaje dociśnięty do gniazda przez sprężynę oraz ciśnienie cieczy roboczej. W ten sposób zawór blokuje przepływ zwrotny i zabezpiecza układ przed cofnięciem oleju. Prosta konstrukcja sprzyja niezawodnej pracy w instalacjach hydraulicznych o większym przepływie.

Zastosowanie w układach hydraulicznych

Zawór zwrotny typ S 1" WN20 3-350bar Ponar znajduje zastosowanie w maszynach przemysłowych, rolniczych, budowlanych i mobilnych. Może pracować w większych przewodach zasilających, powrotnych, obwodach zabezpieczających, instalacjach pomocniczych oraz sekcjach, w których wymagane jest jednostronne blokowanie przepływu oleju.

Wariant WN20 z przyłączem G1 będzie odpowiedni tam, gdzie mniejsze zawory nie zapewniają wystarczającej przepustowości. Produkt może chronić pompę, rozdzielacz, siłownik, przewody hydrauliczne oraz inne elementy instalacji przed niekontrolowanym przepływem zwrotnym.

Dobór i eksploatacja

Przy doborze zaworu należy uwzględnić rozmiar przyłącza G1, wielkość nominalną WN20, wymagany przepływ, ciśnienie otwarcia oraz maksymalne ciśnienie robocze instalacji. Dla tego modelu kluczowe są: ciśnienie otwarcia 3 bar, maksymalny przepływ 150 dm³/min oraz dopuszczalne ciśnienie pracy do 350 bar.

Dla prawidłowej pracy zaworu duże znaczenie ma czystość oleju. Zanieczyszczenia mogą pogorszyć szczelność pomiędzy stożkiem a gniazdem, dlatego w instalacji należy stosować odpowiednią filtrację i utrzymywać wymaganą klasę czystości medium. Montaż powinien być wykonany zgodnie z kierunkiem przepływu przewidzianym dla instalacji hydraulicznej.
