Zawór zwrotny typ S 1" WN20 1-350bar Ponar

Przejdź do sekcji Opinie

154,98 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja do 3 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: Ponar Wadowice (przejdź do produktów)

Czas wysyłki: 3 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ gwintu BSP
Rozmiar gwintu 1" BSP
Typ gwintów wewnętrzne (GW)
Maks. ciśnienie robocze [bar] 350 bar
Typ zaworu zwrotny
Materiał stal ocynkowana

Opis

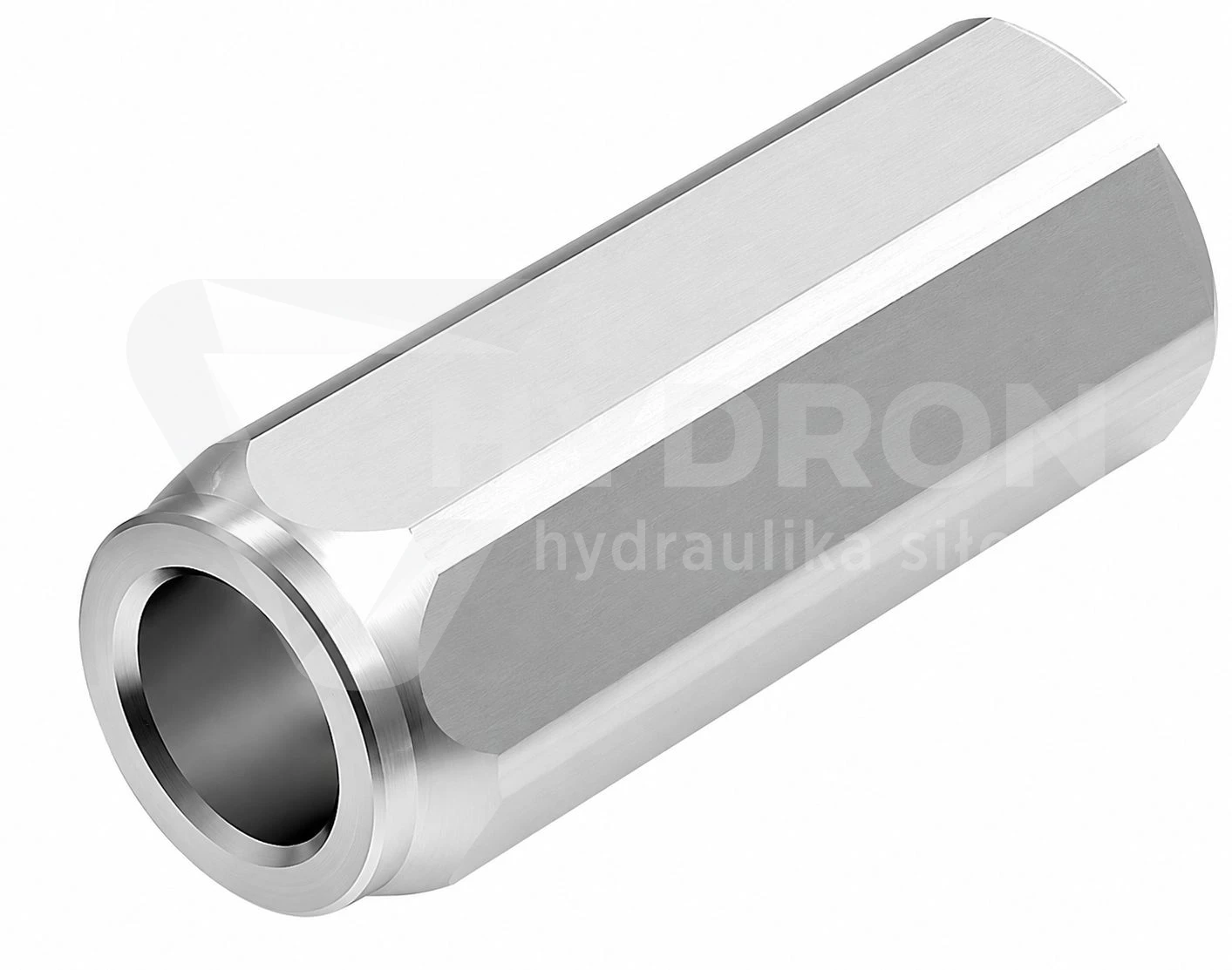

Zawór zwrotny typ S 1" WN20 1-350bar Ponar

Zawór zwrotny typ S 1" WN20 1-350bar Ponar to liniowy zawór hydrauliczny przeznaczony do kontroli kierunku przepływu oleju w instalacjach hydrauliki siłowej. Jego zadaniem jest przepuszczanie cieczy roboczej w jednym kierunku oraz zamknięcie przepływu w kierunku przeciwnym. Dzięki temu zawór zabezpiecza układ przed cofaniem oleju, spadkiem ciśnienia oraz niekontrolowanym przepływem zwrotnym.

Wersja 1" WN20 posiada przyłącze gwintowe G1 i jest przeznaczona do układów o większym przepływie niż warianty WN6, WN8, WN10 i WN15. Maksymalny przepływ dla tej wielkości wynosi 150 dm³/min, dlatego zawór dobrze sprawdza się w większych przewodach rurowych, obwodach zasilających, powrotnych, pomocniczych oraz zabezpieczających. Maksymalne ciśnienie pracy dla WN20 wynosi 350 bar.

Zapis 1-350bar oznacza dwa osobne parametry techniczne. Wartość 1 bar określa ciśnienie otwarcia zaworu, czyli próg, przy którym olej hydrauliczny pokonuje opór sprężyny i otwiera przepływ w kierunku roboczym. Wartość 350 bar oznacza maksymalne dopuszczalne ciśnienie pracy. Nie jest to zawór regulowany w zakresie 1-350 bar.

Wariant z ciśnieniem otwarcia 1 bar sprawdzi się tam, gdzie przepływ powinien otwierać się przy niskim ciśnieniu, ale zawór ma jednocześnie zachować kontrolowany próg zadziałania. To praktyczne rozwiązanie w instalacjach, w których ważne jest połączenie dobrej przepustowości, zabezpieczenia przed powrotem oleju i stabilnej pracy przy większym przepływie.

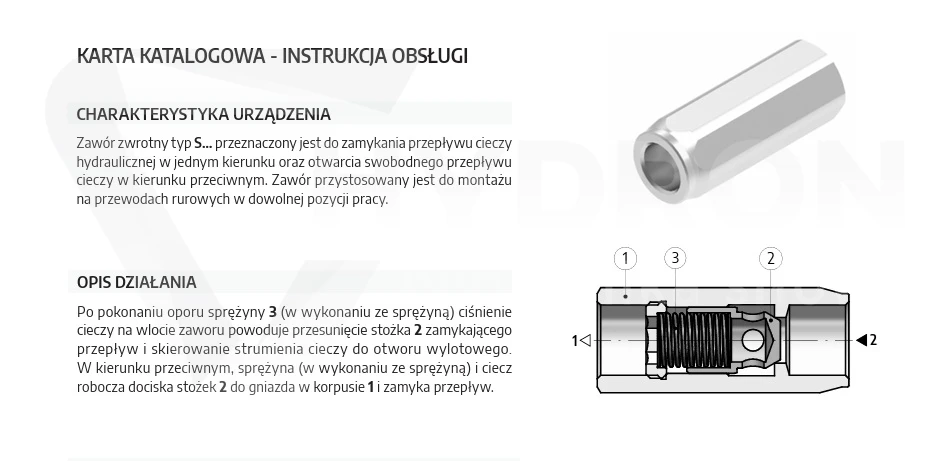

Według karty katalogowej PONAR zawór zwrotny typ S jest przeznaczony do zamykania przepływu cieczy hydraulicznej w jednym kierunku oraz otwierania swobodnego przepływu w kierunku przeciwnym. Producent przewiduje montaż zaworu na przewodach rurowych w dowolnej pozycji pracy.

Parametry techniczne

Typ zaworu: zawór zwrotny liniowy
Wielkość nominalna: WN20
Rozmiar przyłącza: 1"
Przyłącze hydrauliczne: G1
Rodzaj przyłącza: gwintowe
Ciśnienie otwarcia: 0,1 MPa / 1 bar
Maksymalne ciśnienie pracy: 35 MPa / 350 bar
Maksymalny przepływ: 150 dm³/min

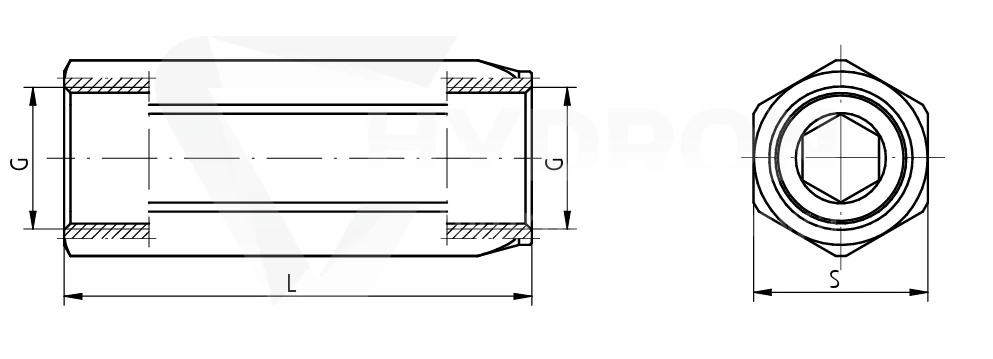

Długość L: 110 mm
Rozmiar pod klucz S: 41 mm
Masa: 0,73 kg
Medium robocze: olej mineralny
Wymagana klasa czystości oleju: ISO 4406 klasa 19/17/14
Lepkość nominalna cieczy: 37 mm²/s przy temperaturze 55°C
Zakres lepkości: 15-250 mm²/s
Zakres temperatury cieczy w zbiorniku: od -20°C do +80°C
Zakres temperatury otoczenia: od -20°C do +50°C
Maksymalny przeciek: 0,25 cm³/min, około 5 kropli/min
Zalecana filtracja: 15 µm
Zabezpieczenie antykorozyjne: cynkowanie galwaniczne

Charakterystyka działania

Zawór zwrotny typ S działa na zasadzie mechanicznego zamykania przepływu przez stożek współpracujący z gniazdem w korpusie. W kierunku roboczym ciśnienie oleju musi osiągnąć wartość 1 bar, aby pokonać opór sprężyny i otworzyć zawór. Po otwarciu ciecz hydrauliczna przepływa dalej zgodnie z kierunkiem pracy instalacji.

Przy próbie przepływu w kierunku przeciwnym stożek zostaje dociśnięty do gniazda przez sprężynę oraz ciśnienie cieczy roboczej. W ten sposób zawór blokuje przepływ zwrotny i zabezpiecza instalację przed cofnięciem oleju. Taka konstrukcja jest prosta, trwała i dobrze sprawdza się w układach hydraulicznych pracujących przy większym przepływie.

Zastosowanie w układach hydraulicznych

Zawór zwrotny typ S 1" WN20 1-350bar Ponar znajduje zastosowanie w maszynach przemysłowych, rolniczych, budowlanych i mobilnych. Może pracować w przewodach zasilających, powrotnych, obwodach zabezpieczających, instalacjach pomocniczych oraz sekcjach, w których wymagane jest jednostronne blokowanie przepływu oleju.

Wariant WN20 z przyłączem G1 będzie odpowiedni tam, gdzie mniejsze zawory nie zapewniają wystarczającej przepustowości. Produkt można stosować do ochrony pomp, rozdzielaczy, siłowników, przewodów hydraulicznych i innych elementów instalacji przed niekontrolowanym przepływem zwrotnym.

Dobór i eksploatacja

Przy doborze zaworu należy uwzględnić rozmiar przyłącza G1, wielkość nominalną WN20, wymagany przepływ, ciśnienie otwarcia oraz maksymalne ciśnienie robocze instalacji. Dla tego produktu kluczowe są: ciśnienie otwarcia 1 bar, maksymalny przepływ 150 dm³/min oraz dopuszczalne ciśnienie pracy do 350 bar.

Dla prawidłowej pracy zaworu istotna jest czystość oleju. Zanieczyszczenia mogą pogorszyć szczelność pomiędzy stożkiem a gniazdem, dlatego w instalacji należy stosować odpowiednią filtrację i utrzymywać wymaganą klasę czystości medium. Montaż powinien być wykonany zgodnie z kierunkiem przepływu przewidzianym dla układu hydraulicznego.
