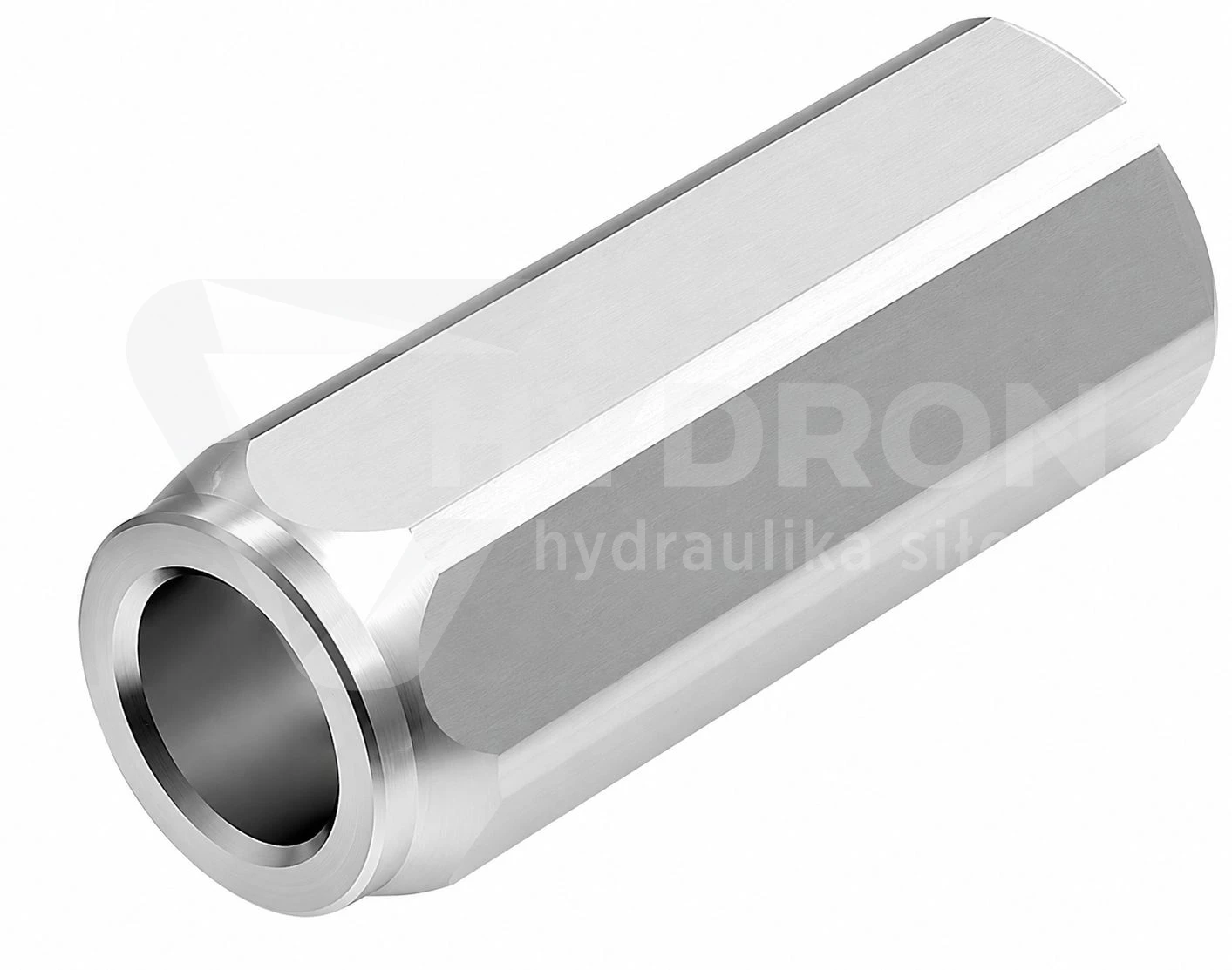

Zawór zwrotny typ S 3/4" WN15 4,5-400bar Ponar

Przejdź do sekcji Opinie

92,99 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja do 3 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: Ponar Wadowice (przejdź do produktów)

Czas wysyłki: 3 dni

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ gwintu BSP
Rozmiar gwintu 3/4" BSP
Typ gwintów wewnętrzne (GW)
Maks. ciśnienie robocze [bar] 400 bar
Typ zaworu zwrotny
Materiał stal ocynkowana

Opis

Zawór zwrotny typ S 3/4" WN15 4,5-400bar Ponar

Zawór zwrotny typ S 3/4" WN15 4,5-400bar Ponar to hydrauliczny zawór liniowy przeznaczony do kontroli kierunku przepływu oleju w instalacjach hydrauliki siłowej. Jego zadaniem jest umożliwienie przepływu cieczy roboczej w jednym kierunku oraz skuteczne zamknięcie przepływu w kierunku przeciwnym. Dzięki temu zawór zabezpiecza układ przed cofaniem oleju, utratą ciśnienia i niekontrolowaną pracą odbiorników hydraulicznych.

Wersja 3/4" WN15 posiada przyłącze gwintowe G3/4 i jest przeznaczona do układów wymagających większego przepływu niż zawory 1/4", 3/8" oraz 1/2". Maksymalny przepływ dla tej wielkości wynosi 90 dm³/min, dlatego produkt dobrze sprawdza się w przewodach zasilających, powrotnych, zabezpieczających oraz w sekcjach hydraulicznych, w których ważna jest pewna blokada przepływu zwrotnego przy pracy pod wysokim ciśnieniem.

Zapis 4,5-400bar oznacza dwa oddzielne parametry techniczne. Wartość 4,5 bar to ciśnienie otwarcia zaworu, czyli próg, przy którym olej hydrauliczny pokonuje opór sprężyny i otwiera przepływ w kierunku roboczym. Wartość 400 bar oznacza maksymalne dopuszczalne ciśnienie pracy. Nie jest to zawór regulowany w zakresie 4,5-400 bar.

Wariant z ciśnieniem otwarcia 4,5 bar sprawdzi się w instalacjach, w których zawór nie powinien otwierać się przy niskim ciśnieniu, drobnych pulsacjach lub chwilowym ciśnieniu resztkowym. Wyższy próg otwarcia pomaga ograniczyć przypadkowy przepływ i poprawia stabilność pracy obwodu hydraulicznego, szczególnie w układach narażonych na krótkotrwałe wahania ciśnienia.

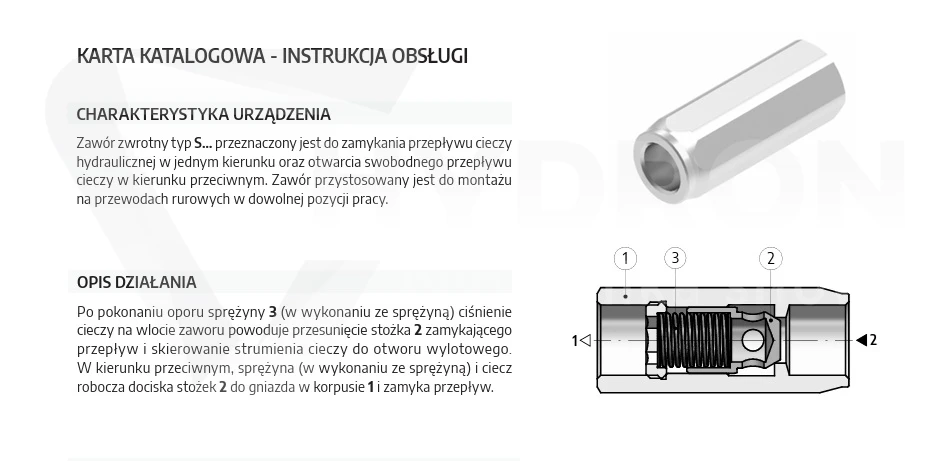

Według karty katalogowej PONAR zawór zwrotny typ S jest przeznaczony do zamykania przepływu cieczy hydraulicznej w jednym kierunku oraz otwierania swobodnego przepływu w kierunku przeciwnym. Zawór może być montowany na przewodach rurowych w dowolnej pozycji pracy.

Parametry techniczne

Typ zaworu: zawór zwrotny liniowy
Wielkość nominalna: WN15
Rozmiar przyłącza: 3/4"
Przyłącze hydrauliczne: G3/4
Rodzaj przyłącza: gwintowe
Ciśnienie otwarcia: 0,45 MPa / 4,5 bar
Maksymalne ciśnienie pracy: 40 MPa / 400 bar
Maksymalny przepływ: 90 dm³/min

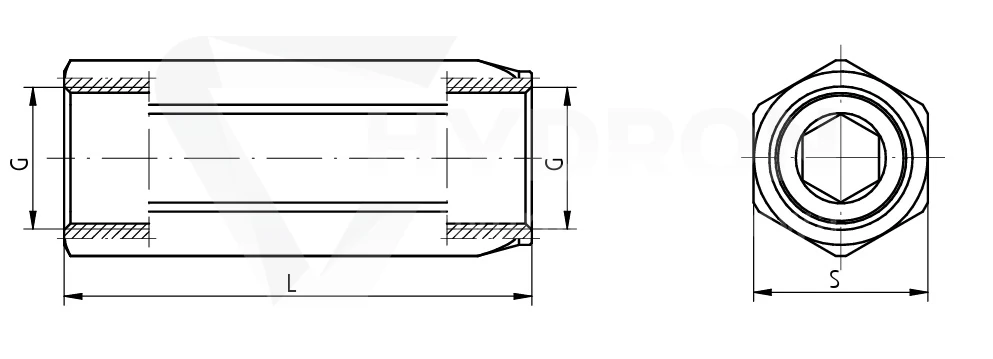

Długość L: 86,5 mm
Rozmiar pod klucz S: 35 mm
Masa: 0,45 kg
Medium robocze: olej mineralny
Wymagana klasa czystości oleju: ISO 4406 klasa 19/17/14
Lepkość nominalna cieczy: 37 mm²/s przy temperaturze 55°C
Zakres lepkości: 15-250 mm²/s
Zakres temperatury cieczy w zbiorniku: od -20°C do +80°C
Zakres temperatury otoczenia: od -20°C do +50°C
Maksymalny przeciek: 0,25 cm³/min, około 5 kropli/min
Zalecana filtracja: 15 µm
Zabezpieczenie antykorozyjne: cynkowanie galwaniczne

Charakterystyka działania

Zawór zwrotny typ S pracuje na zasadzie mechanicznego zamykania przepływu przez stożek współpracujący z gniazdem w korpusie. W kierunku roboczym ciśnienie oleju musi osiągnąć wartość 4,5 bar, aby pokonać opór sprężyny i otworzyć zawór. Po otwarciu ciecz hydrauliczna przepływa dalej zgodnie z kierunkiem pracy instalacji.

Przy próbie przepływu w kierunku przeciwnym stożek zostaje dociśnięty do gniazda przez sprężynę oraz ciśnienie cieczy roboczej. W ten sposób zawór blokuje przepływ zwrotny i chroni instalację przed cofnięciem oleju. Prosta, liniowa konstrukcja zapewnia powtarzalne działanie i ułatwia zastosowanie zaworu w typowych układach hydrauliki siłowej.

Zastosowanie w układach hydraulicznych

Zawór zwrotny typ S 3/4" WN15 4,5-400bar Ponar znajduje zastosowanie w maszynach przemysłowych, rolniczych, budowlanych i mobilnych. Może pracować w przewodach zasilających, powrotnych, obwodach zabezpieczających, układach pomocniczych oraz instalacjach, w których wymagane jest jednostronne blokowanie przepływu oleju.

Wariant WN15 z przyłączem G3/4 będzie odpowiedni tam, gdzie zawory o mniejszych przyłączach nie zapewniają wystarczającej przepustowości. Produkt można stosować do ochrony pompy, rozdzielacza, siłownika, przewodów hydraulicznych i innych elementów instalacji przed niekontrolowanym przepływem zwrotnym.

Dobór i eksploatacja

Przy doborze zaworu należy uwzględnić rozmiar przyłącza G3/4, wielkość nominalną WN15, wymagany przepływ, ciśnienie otwarcia oraz maksymalne ciśnienie robocze instalacji. Dla tego modelu kluczowe są: ciśnienie otwarcia 4,5 bar, maksymalny przepływ 90 dm³/min oraz dopuszczalne ciśnienie pracy do 400 bar.

Dla prawidłowej pracy zaworu istotna jest czystość oleju. Zanieczyszczenia mogą pogorszyć szczelność pomiędzy stożkiem a gniazdem, dlatego w instalacji należy stosować odpowiednią filtrację i utrzymywać wymaganą klasę czystości medium. Montaż powinien być wykonany zgodnie z kierunkiem przepływu przewidzianym dla układu hydraulicznego.
