Złączka AA ORFS 1"

Przejdź do sekcji Opinie

71,02 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1" ORFS
Rozmiar gwintu 1 w milimetrach 25,2-25,5zew./23,4-23,7wew.
Rozmiar gwintu 2 1" ORFS
Rozmiar gwintu 2 w milimetrach 25,2-25,5zew./23,4-23,7wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 420 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AFGO13
Oznaczenie wg CAST 6060-13-13
Oznaczenie wg PARKER ERMETO 10 HL6-S
Oznaczenie alternatywne 3F-10

Opis

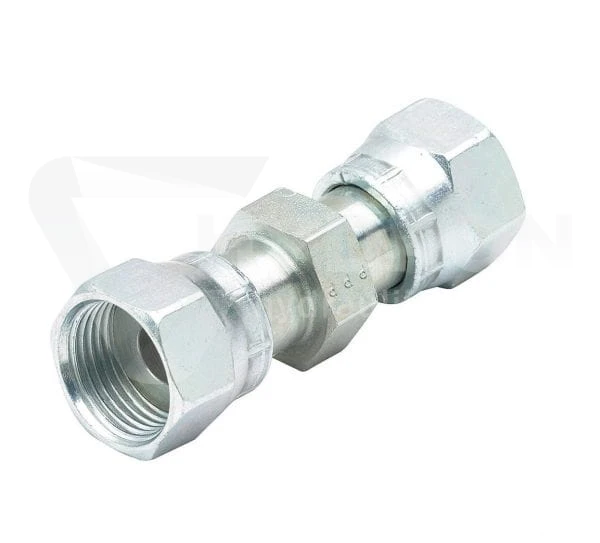

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

Złączka prosta AA ORFS 1" – Nypel dwustronny z płaskim uszczelnieniem czołowym O-Ring

Złączka prosta AA ORFS 1" w sklepie internetowym HYDRON to profesjonalny adapter hydrauliczny (nypel dwustronny) wyposażony w dwa identyczne gwinty zewnętrzne w amerykańskim standardzie ORFS (O-Ring Face Seal) o rozmiarze 1"-14 UN/UNS. Element ten produkowany jest według międzynarodowej normy ISO 8434-3 oraz amerykańskiego standardu SAE J1453, stanowiąc niezawodny łącznik w instalacjach hydrauliki siłowej maszyn budowlanych, rolniczych i przemysłowych.

Połączenie typu ORFS uznawane jest za najbardziej niezawodny system bezwyciekowy na rynku. Uszczelnienie realizowane jest poprzez docisk płaskiego czoła złączki ze zintegrowanym pierścieniem O-ring osadzonym w specjalnym rowku czołowym do płaskiej przylgni obrotowej nakrętki, co całkowicie eliminuje ryzyko przecieków oleju pod wpływem wysokich ciśnień roboczych i silnych wibracji.

Kluczowe cechy i zalety złączki prostej AA ORFS 1"

Złączka nypel dwustronny ORFS 1" z oferty HYDRON wyróżnia się doskonałymi parametrami technicznymi i użytkowymi:

Gwarancja stuprocentowej szczelności (Zero-Leak): Płaskie czołowe uszczelnienie O-ring zabezpiecza układ przed wyciekami płynu hydraulicznego nawet przy ekstremalnych skokach ciśnienia i udarach mechanicznych.
Odporność na wysokie ciśnienia robocze: Solidna konstrukcja ze stali automatowej pozwala na bezpieczną pracę w obwodach o ciśnieniu sięgającym kilkuset barów.
Prosty i wygodny montaż osiowy: System ORFS umożliwia wstawianie i wyjmowanie złączki lub odcinka rury wzdłużnie bez konieczności rozpychania i odginania sąsiednich przewodów sztywnych.
Trwała galwaniczna ochrona antykorozyjna: Powierzchnia złączki zabezpieczona jest warstwą ocynku, co chroni element przed wpływem wilgoci, błota, olejów oraz czynników atmosferycznych.

Specyfikacja techniczna i oznaczenia zamienników

Poniżej przedstawiamy szczegółowe parametry oraz numery katalogowe zamienników uznanych światowych producentów:

Typ złączki: Nypel prosty AA obustronnie zewnętrzny (gwint / gwint)
Standard uszczelnienia: ORFS (O-Ring Face Seal) wg ISO 8434-3 / SAE J1453
Rozmiar gwintów: 1"-14 UN/UNS po obu stronach (dash -10)
Materiał korpusu: Stal automatowa ocynkowana galwanicznie
Oznaczenie wg firmy Parker: 10 HL6-S
Oznaczenie wg firmy Vitillo: AFGO13
Oznaczenie wg firmy Cast: 6060-13-13
Oznaczenie alternatywne: 3F-10

Zastosowanie w maszynach i hydraulice siłowej

Złączki obustronne ORFS 1" stosowane są powszechnie w maszynach budowlanych, drogowych, rolniczych i leśnych marek takich jak Caterpillar, Komatsu, Volvo, JCB, Case czy John Deere. Służą do łączenia elastycznych przewodów hydraulicznych zakutych w gniazda ORFS, łączenia sztywnych rur precyzyjnych z kołnierzem flarowanym oraz montażu w blokach zaworowych i rozdzielaczach hydraulicznych.

Najczęściej zadawane pytania (FAQ)

Jakie uszczelnienie znajduje się na czole złączki ORFS 1"?

Na płaskim czole gwintu zewnętrznego złączki znajduje się fabrycznie wyfrezowany rowek, w którym osadzony jest gumowy pierścień O-ring (standardowo z kauczuku NBR lub opcjonalnie z Vitonu FKM). Podczas dokręcania nakrętka dociska płaską przylgnię do O-ringu, tworząc idealnie szczelne połączenie.

Czy złączka AA ORFS 1" zawiera O-ringi w komplecie?

Złączki ORFS dostarczane są z osadzonymi pierścieniami uszczelniającymi O-ring na rowkach czołowych obu gwintów zewnętrznych, dzięki czemu produkt jest gotowy do bezpośredniego montażu w instalacji.

Złączka prosta AA ORFS 1" z dwiema nakrętkami

Złączka AA ORFS 1" to prosta złączka hydrauliczna z dwiema obrotowymi nakrętkami, przeznaczona do łączenia dwóch elementów zakończonych gwintem zewnętrznym ORFS 1"-14. Konstrukcja typu AA umożliwia wykonanie prostego, rozłącznego połączenia bez konieczności obracania podłączanych przewodów lub pozostałych elementów instalacji.

System ORFS jest szeroko stosowany w hydraulice siłowej, szczególnie w instalacjach wymagających wysokiej szczelności i odporności na drgania. Złączka sprawdzi się przy budowie nowych układów, naprawach maszyn oraz modernizacji istniejących instalacji hydraulicznych.

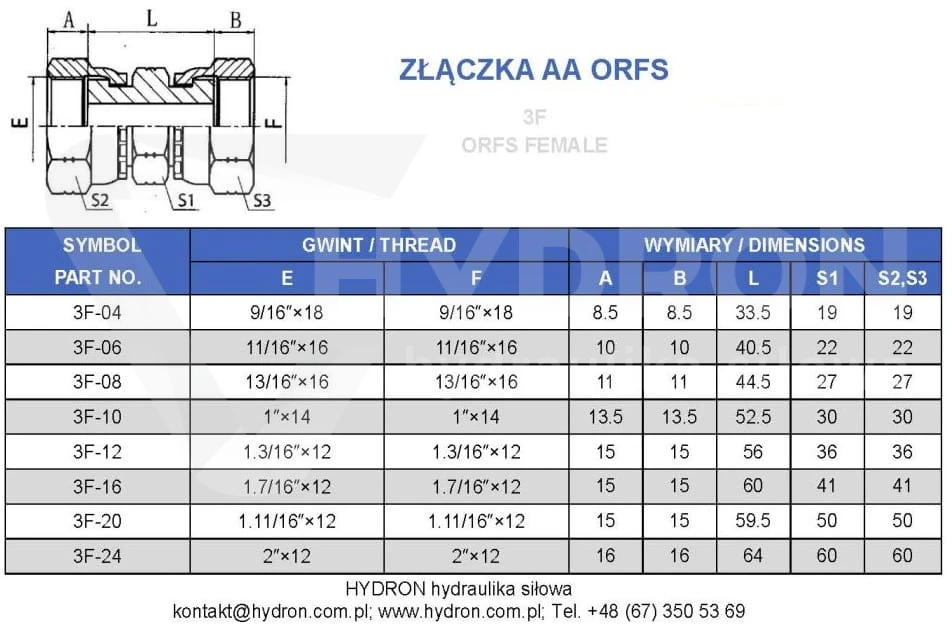

Parametry techniczne złączki AA ORFS 1"

typ złączki: prosta AA,
system uszczelnienia: ORFS,
rodzaj zakończeń: nakrętka ORFS / nakrętka ORFS,
gwint E: 1"-14,
gwint F: 1"-14,
oznaczenie katalogowe: 3F-10,
wymiar A: 13,5 mm,
wymiar B: 13,5 mm,
długość całkowita L: 52,5 mm,
rozmiar klucza S1: 30 mm,
rozmiar klucza S2 / S3: 30 mm,
wykonanie: stal z powłoką ochronną.

Do czego służy złączka AA ORFS?

Złączka prosta AA służy przede wszystkim do połączenia dwóch elementów posiadających zewnętrzne przyłącza ORFS o tym samym rozmiarze. Dwie obrotowe nakrętki ułatwiają montaż w instalacji, ponieważ podczas skręcania nie trzeba obracać przewodu, rurki ani podłączonego podzespołu.

Takie rozwiązanie jest praktyczne podczas serwisowania instalacji o ograniczonej przestrzeni montażowej oraz wszędzie tam, gdzie wymagane jest łatwe rozłączanie przewodów hydraulicznych.

Połączenie ORFS - wysoka szczelność układu

ORFS, czyli O-Ring Face Seal, to system połączeń hydraulicznych wykorzystujący czołowe uszczelnienie elastomerowe. O-ring znajdujący się po stronie współpracującego przyłącza dociskany jest pomiędzy płaskimi powierzchniami złącza, tworząc szczelne połączenie.

Rozwiązanie ORFS jest szczególnie cenione w instalacjach narażonych na pulsacje ciśnienia i drgania. Prawidłowo dobrane i zamontowane połączenie pomaga ograniczyć ryzyko wycieków oleju hydraulicznego.

Gdzie stosuje się złączki ORFS 1"?

maszyny budowlane i drogowe,
maszyny rolnicze i leśne,
ładowarki, koparki i pojazdy specjalistyczne,
układy hydrauliki mobilnej,
agregaty i instalacje przemysłowe,
linie produkcyjne i urządzenia technologiczne,
naprawy i modernizacje instalacji hydrauliki siłowej.

Jak dobrać złączkę AA ORFS 1"?

Przed zamówieniem należy sprawdzić rodzaj uszczelnienia oraz gwint obu łączonych elementów. W tym wariancie złączka posiada dwa jednakowe przyłącza ORFS 1"-14. Sam pomiar średnicy gwintu nie zawsze wystarcza do prawidłowej identyfikacji złącza, dlatego warto również zweryfikować skok gwintu i sposób uszczelnienia.

Złączki ORFS nie należy dobierać wyłącznie na podstawie podobnej średnicy do BSP, JIC lub innych systemów calowych. Różnią się one konstrukcją powierzchni uszczelniającej i nie są bezpośrednio zamienne.

Montaż złączki prostej AA ORFS

Sprawdź czystość gwintów i powierzchni uszczelniających.
Skontroluj stan O-ringów znajdujących się na współpracujących przyłączach ORFS.
Ustaw elementy instalacji bez naprężeń bocznych.
Nakręć obie nakrętki złączki ręcznie, aby uniknąć uszkodzenia gwintu.
Dokręć połączenie odpowiednim kluczem zgodnie z wymaganiami montażowymi instalacji.
Po uruchomieniu układu sprawdź szczelność połączenia.

Złączki hydrauliczne AA w HYDRON

Złączka ORFS 1" należy do grupy prostych złączek AA z dwiema nakrętkami. W HYDRON dostępne są również warianty z gwintami metrycznymi, BSP, JIC/UNF i ORFS oraz wykonania w różnych rozmiarach.

Sprawdź pozostałe złączki proste AA do hydrauliki siłowej i dobierz wariant odpowiedni do przyłączy zastosowanych w Twojej instalacji.

FAQ - złączka AA ORFS 1"

Jakie gwinty posiada złączka AA ORFS 1"?

Złączka posiada dwa jednakowe przyłącza ORFS z gwintem 1"-14.

Co oznacza typ AA?

Oznaczenie AA określa złączkę prostą wyposażoną w dwie nakrętki obrotowe, przeznaczoną do łączenia dwóch przyłączy z gwintami zewnętrznymi.

Czy ORFS 1" można zastąpić złączką BSP 1"?

Nie. ORFS i BSP są różnymi systemami połączeń, mają inną geometrię gwintu i sposób uszczelnienia. Złączkę należy dobrać zgodnie z typem przyłącza w instalacji.

Czy podczas montażu złączki AA trzeba obracać przewodem?

Nie. Dwie obrotowe nakrętki umożliwiają skręcenie połączenia bez obracania podłączonych przewodów lub elementów instalacji.
