Korek / zaślepka ORFS 1" gwint wewnętrzny

Przejdź do sekcji Opinie

12,23 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 1" ORFS
Rozmiar gwintu 1 w milimetrach 25,2-25,5zew./23,4-23,7wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 420 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ATFGO13

Opis

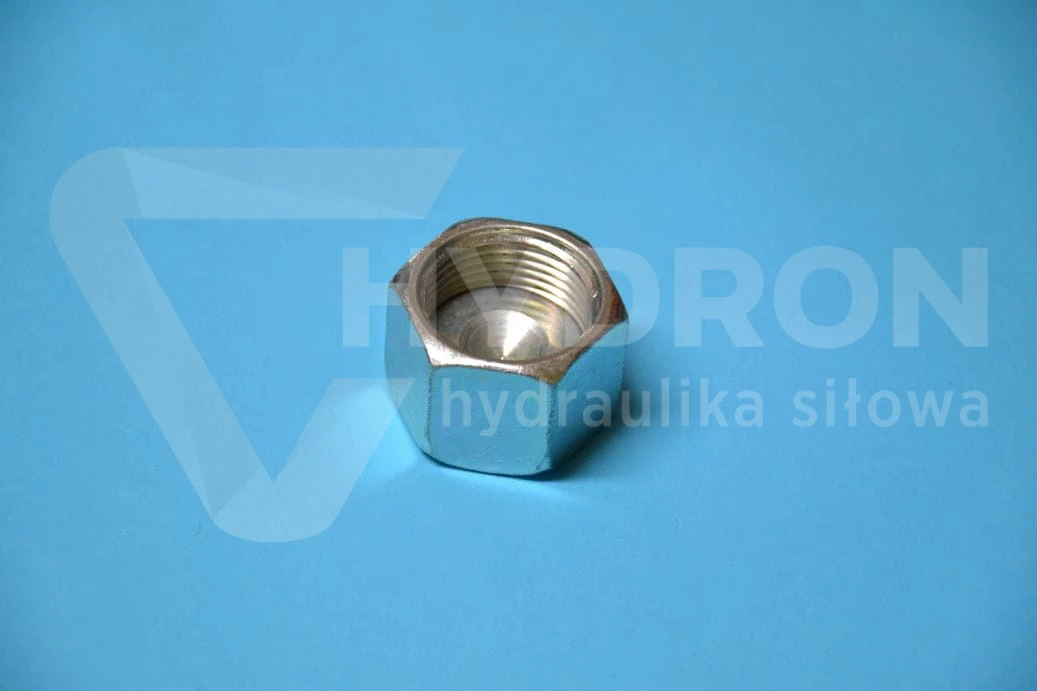

Korek / zaślepka ORFS 1" gwint wewnętrzny

Korek / zaślepka ORFS 1" z gwintem wewnętrznym to element hydrauliczny przeznaczony do zaślepiania końcówek przewodów hydraulicznych wyposażonych w kompatybilny gwint zewnętrzny CAT (AORFS). Produkt składa się z nakrętki z gwintem wewnętrznym oraz specjalnego stożka umieszczonego wewnątrz nakrętki. Konstrukcja ta umożliwia zamknięcie odpowiednio dopasowanego zakończenia węża hydraulicznego.

Zaślepka wykonana jest ze stali automatowej pokrytej ocynkiem. Posiada gwint wewnętrzny ORFS w rozmiarze 1", a wymiar mierzony suwmiarką wewnątrz nakrętki wynosi od 23,4 do 23,7 mm. Korek służy do zamykania odpowiednich końcówek CAT (AORFS) stosowanych na przewodach hydraulicznych.

Parametry techniczne korka ORFS 1"

Rodzaj produktu: korek hydrauliczny, zaślepka ORFS.
Rozmiar gwintu: 1".
Rodzaj gwintu: wewnętrzny ORFS.
Pomiar gwintu suwmiarką wewnątrz nakrętki: 23,4–23,7 mm.
Konstrukcja: nakrętka z gwintem wewnętrznym oraz specjalny stożek wewnątrz nakrętki.
Materiał wykonania: stal automatowa.
Ochrona powierzchni: ocynk.
Przeznaczenie: zaślepianie gwintów zewnętrznych CAT (AORFS) na wężach hydraulicznych.

Zastosowanie zaślepki ORFS 1" w hydraulice siłowej

Korek ORFS 1" służy do zamykania kompatybilnych zakończeń przewodów hydraulicznych wyposażonych w gwint zewnętrzny CAT (AORFS). Może być wykorzystywany podczas odłączania przewodów, wymiany podzespołów, prac konserwacyjnych oraz zabezpieczania zakończeń instalacji, które wymagają zaślepienia.

Odpowiednio dobrana zaślepka pomaga ograniczyć przedostawanie się zanieczyszczeń do odłączonego przewodu oraz wypływanie pozostałości oleju podczas prac przy odciążonym układzie hydraulicznym. Przed zastosowaniem należy sprawdzić zgodność rozmiaru gwintu i konstrukcji zakończenia.

Gwint wewnętrzny ORFS 1" – identyfikacja rozmiaru

Zaślepka wyposażona jest w gwint wewnętrzny ORFS w rozmiarze 1". Dodatkowym parametrem identyfikacyjnym jest wymiar mierzony suwmiarką wewnątrz nakrętki, wynoszący 23,4–23,7 mm.

Pomiar suwmiarką może być pomocny podczas identyfikacji rozmiaru gwintu, jednak nie zastępuje sprawdzenia rodzaju połączenia hydraulicznego. Przed montażem należy potwierdzić zgodność gwintu zewnętrznego końcówki CAT (AORFS) oraz konstrukcji współpracujących elementów.

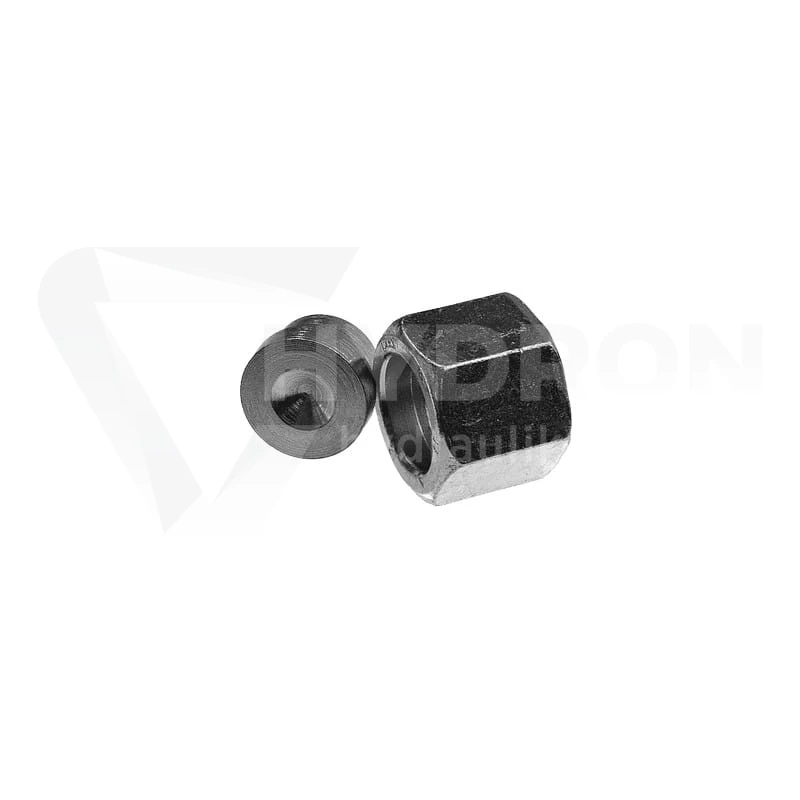

Konstrukcja korka ORFS – nakrętka i specjalny stożek

Korek składa się z nakrętki wyposażonej w gwint wewnętrzny oraz specjalnego stożka umieszczonego w jej wnętrzu. Oba elementy tworzą zaślepkę przeznaczoną do zamykania odpowiednio dopasowanych zakończeń przewodów hydraulicznych z gwintem zewnętrznym.

Przy doborze należy uwzględnić zarówno zgodność gwintu, jak i dopasowanie wewnętrznego elementu stożkowego do konstrukcji zakończenia przewodu. Prawidłowe dopasowanie ma znaczenie dla skutecznego zamknięcia połączenia.

Stal automatowa pokryta ocynkiem

Korek ORFS 1" wykonany jest ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie powierzchni stalowej przed korozją.

Przy wyborze produktu należy uwzględnić wymagania konkretnej instalacji hydraulicznej, w tym warunki eksploatacyjne oraz zgodność materiałową współpracujących elementów.

Zaślepianie końcówek CAT (AORFS) na wężach hydraulicznych

Korek z gwintem wewnętrznym ORFS 1" przeznaczony jest do zamykania kompatybilnych końcówek CAT (AORFS) wyposażonych w gwint zewnętrzny. Może być wykorzystywany podczas prac serwisowych, wymiany przewodów hydraulicznych oraz zabezpieczania zakończeń wymagających zaślepienia.

Ten wariant należy odróżnić od korków z gwintem zewnętrznym, przeznaczonych do zaślepiania odpowiednich zakończeń z gwintem wewnętrznym. Dobór zaślepki zależy od rodzaju i konstrukcji końcówki przewodu.

Dobór korka ORFS 1" do przewodu hydraulicznego

Przed wyborem korka należy sprawdzić rodzaj zakończenia przewodu i rozmiar jego gwintu zewnętrznego. Ten wariant posiada gwint wewnętrzny ORFS 1" i jest przeznaczony do odpowiednio dopasowanych końcówek CAT (AORFS).

Podczas identyfikacji pomocny jest pomiar wewnątrz nakrętki wynoszący 23,4–23,7 mm. Należy również sprawdzić dopasowanie wewnętrznego stożka oraz stan powierzchni współpracujących. Sam pomiar gwintu nie powinien być jedyną podstawą doboru.

Montaż i kontrola zaślepki ORFS 1"

Przed montażem należy wyłączyć urządzenie i bezpiecznie odciążyć układ hydrauliczny. Następnie trzeba oczyścić zakończenie przewodu i sprawdzić stan gwintu, nakrętki oraz wewnętrznego elementu stożkowego.

Zaślepkę należy zamontować na kompatybilnym zakończeniu CAT (AORFS), zgodnie z wymaganiami stosowanego systemu połączeniowego. Po zakończeniu montażu należy sprawdzić prawidłowość zamocowania i szczelność zamknięcia. Jeśli korek ma być wykorzystywany podczas pracy instalacji pod ciśnieniem, konieczne jest potwierdzenie dopuszczalnych parametrów kompletnego połączenia.

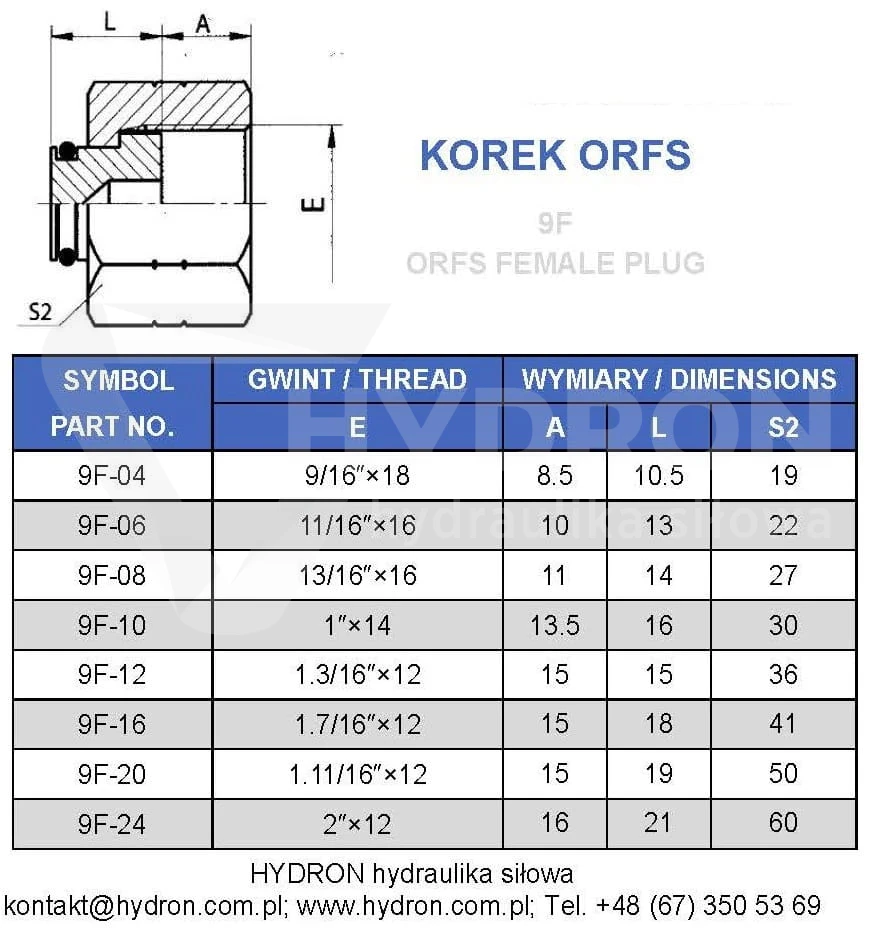

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek / zaślepka ORFS 1" gwint wewnętrzny
Rodzaj gwintu	Wewnętrzny ORFS
Rozmiar gwintu	1"
Pomiar wewnątrz nakrętki	23,4–23,7 mm
Konstrukcja	Nakrętka z gwintem wewnętrznym i specjalny stożek
Materiał	Stal automatowa
Powłoka	Ocynk
Przeznaczenie	Zaślepianie gwintów zewnętrznych CAT (AORFS) na wężach hydraulicznych
