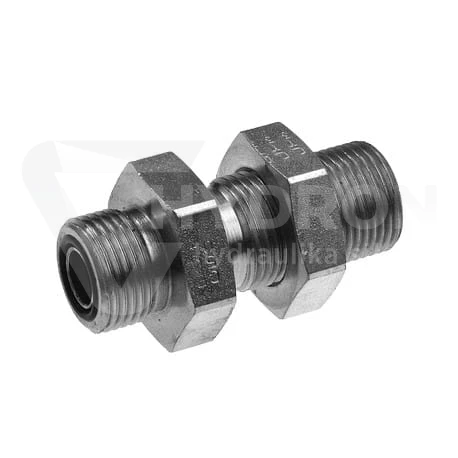

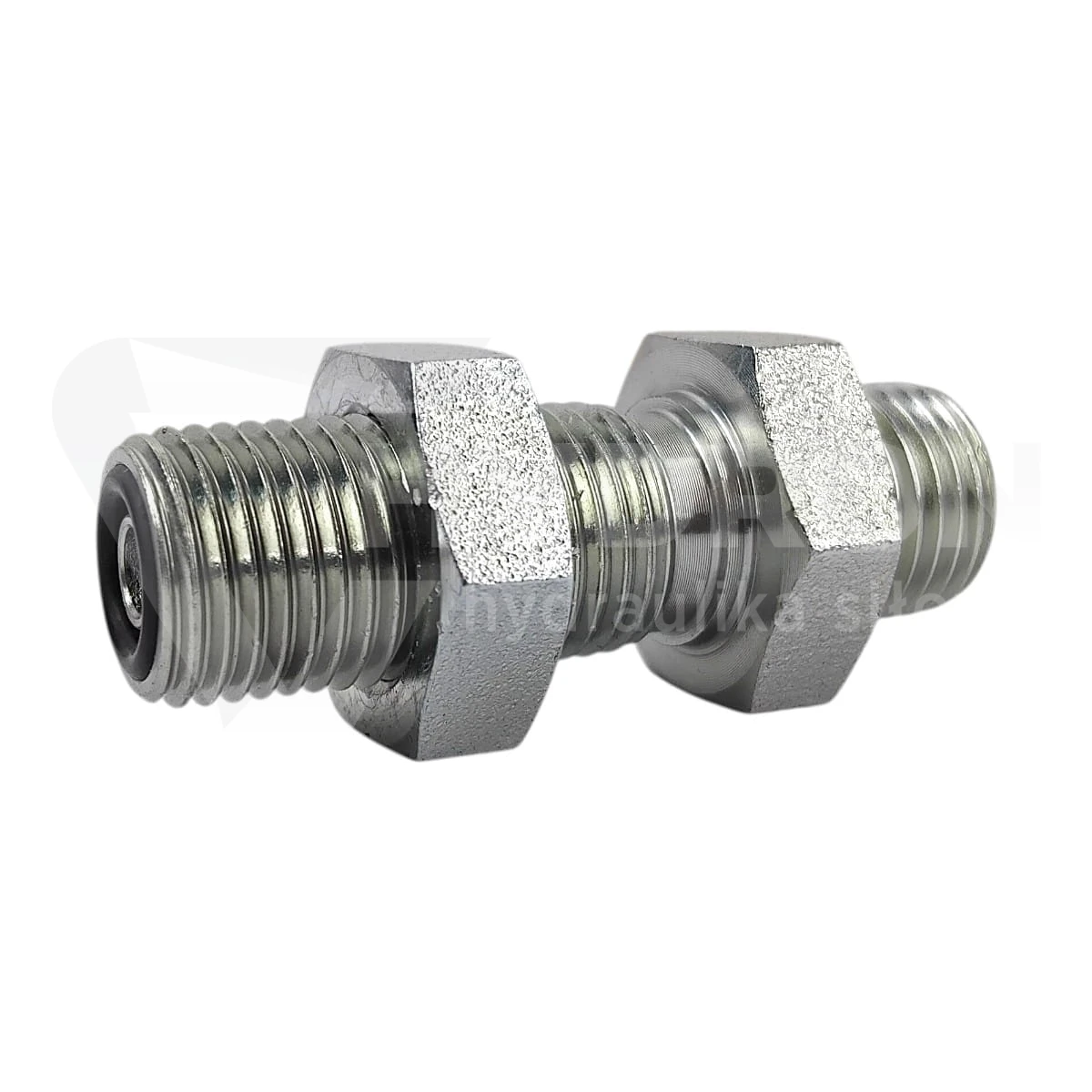

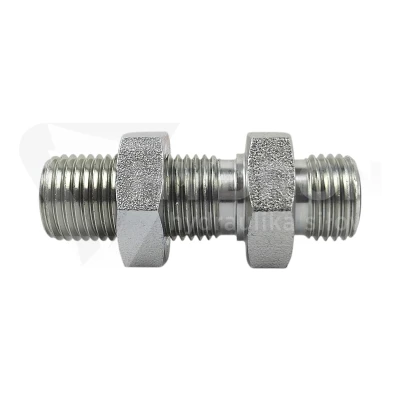

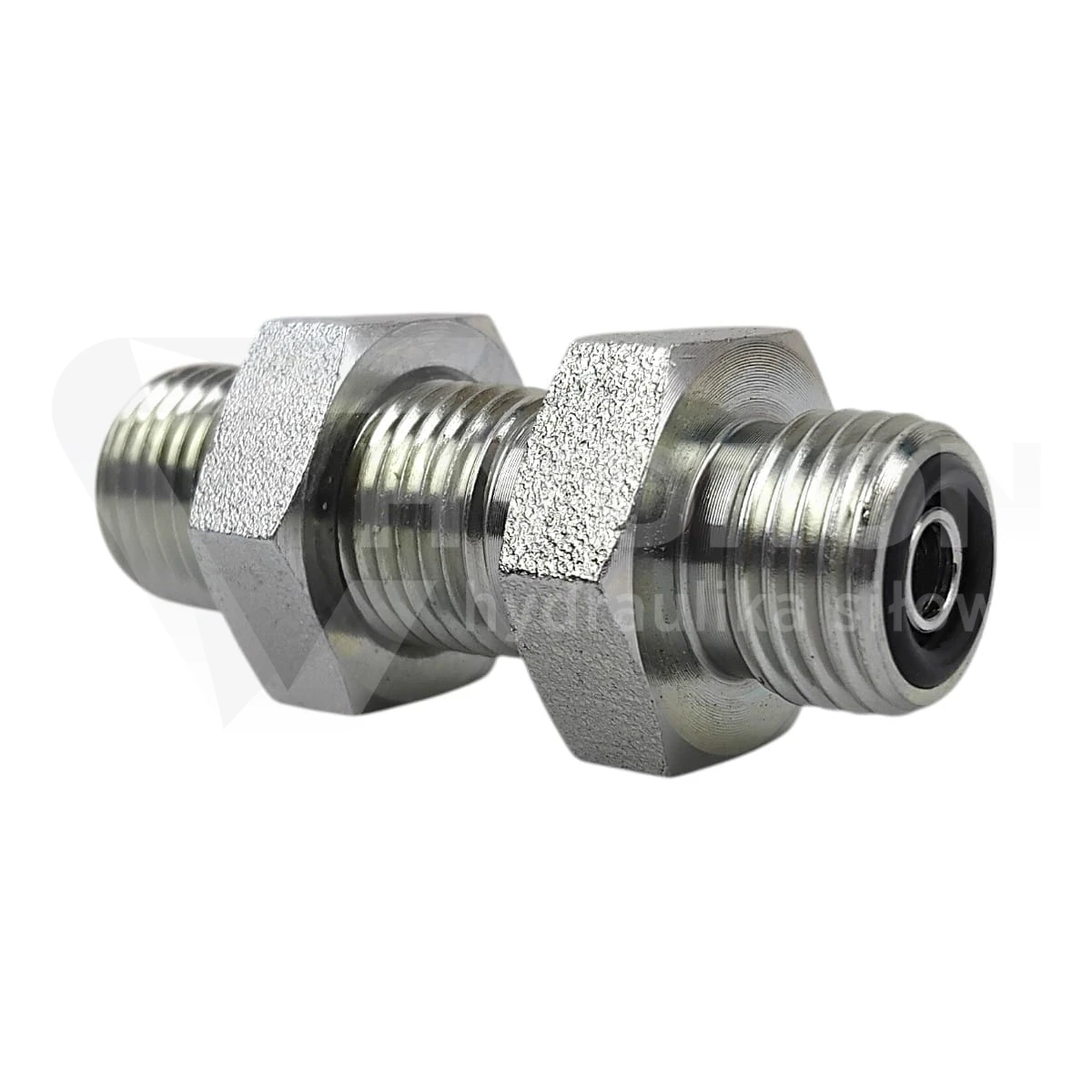

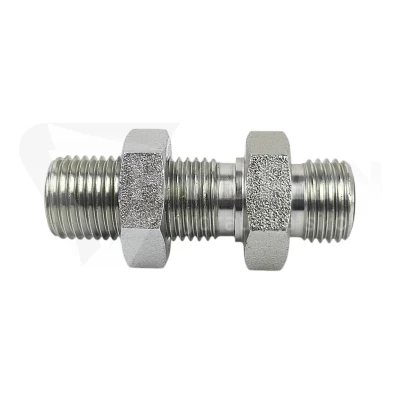

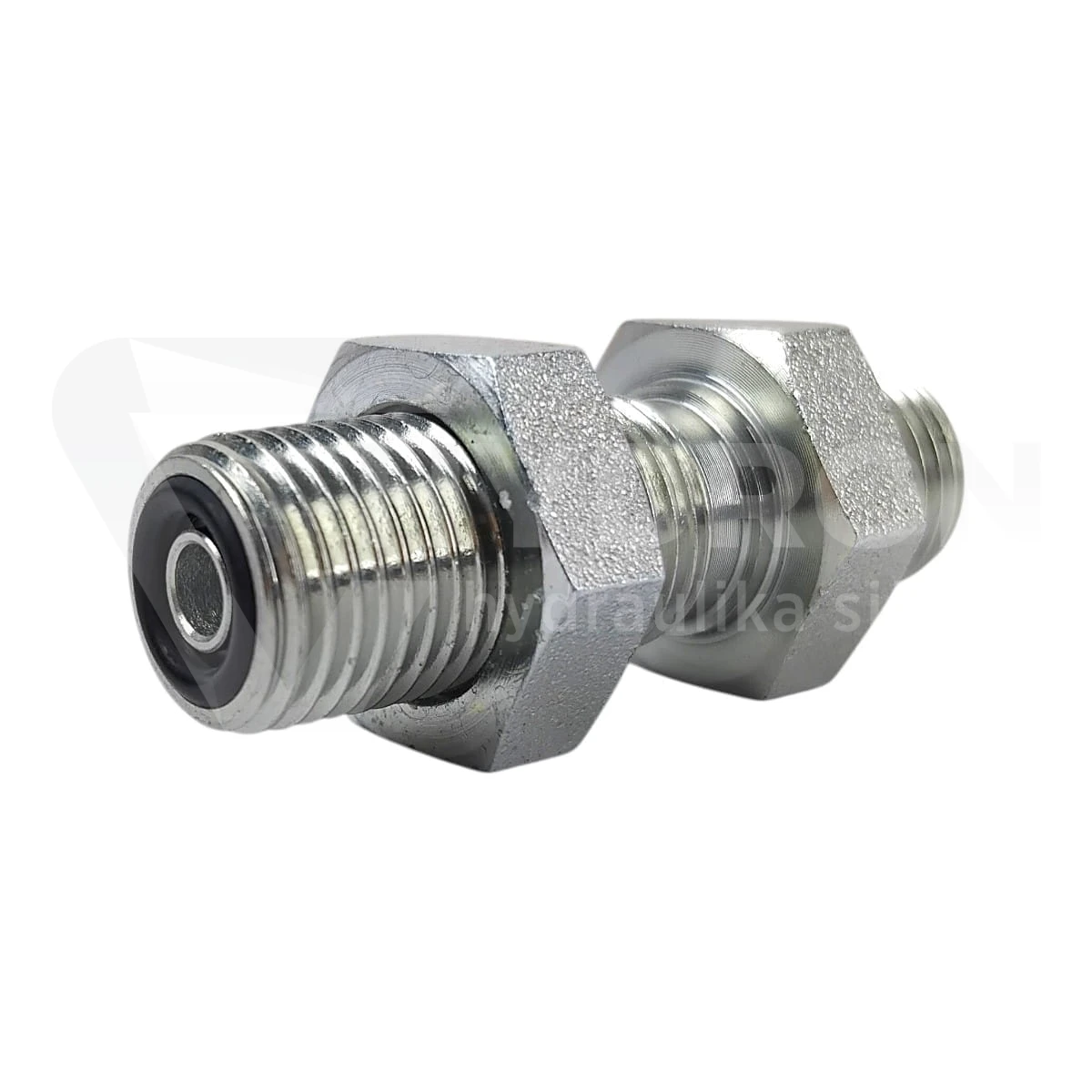

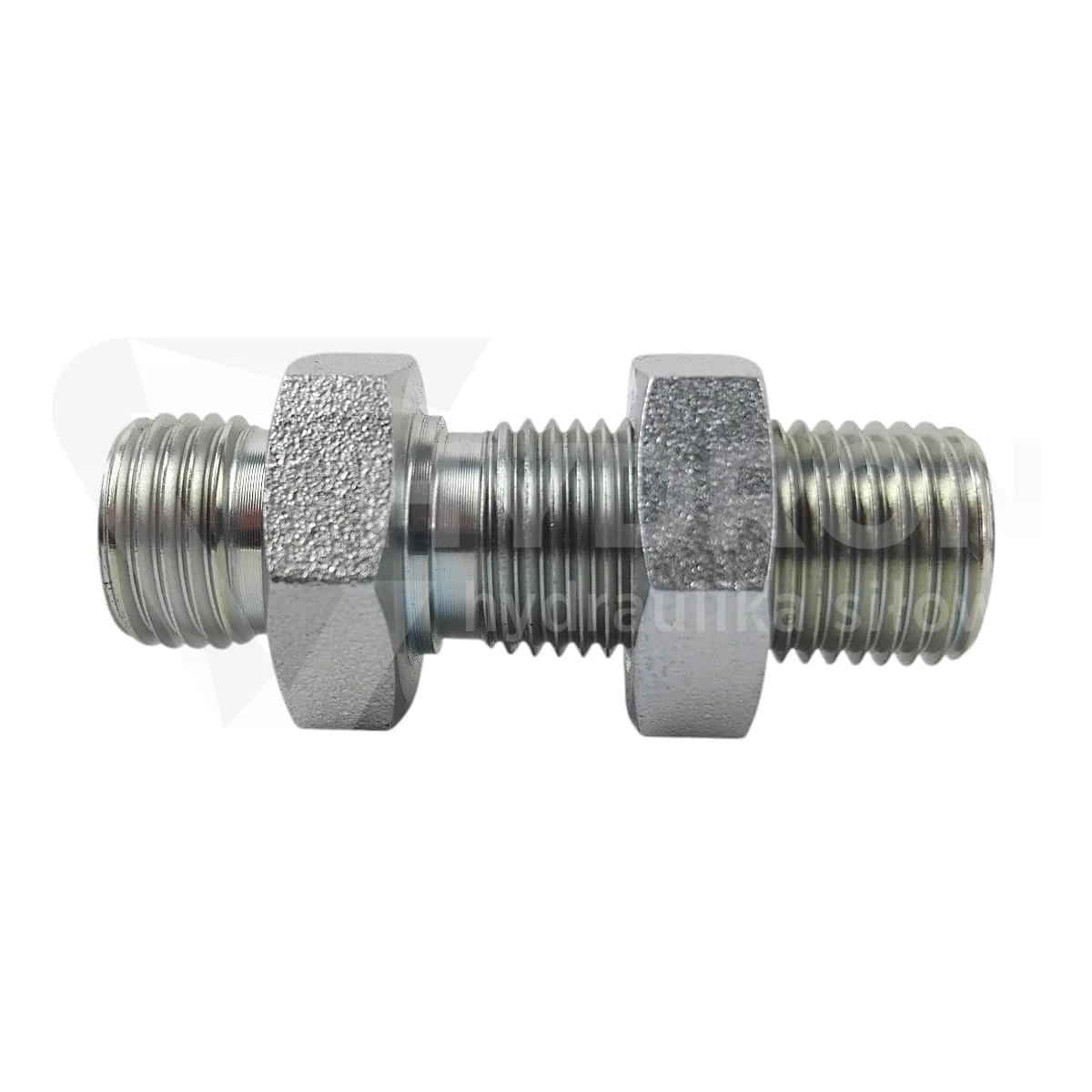

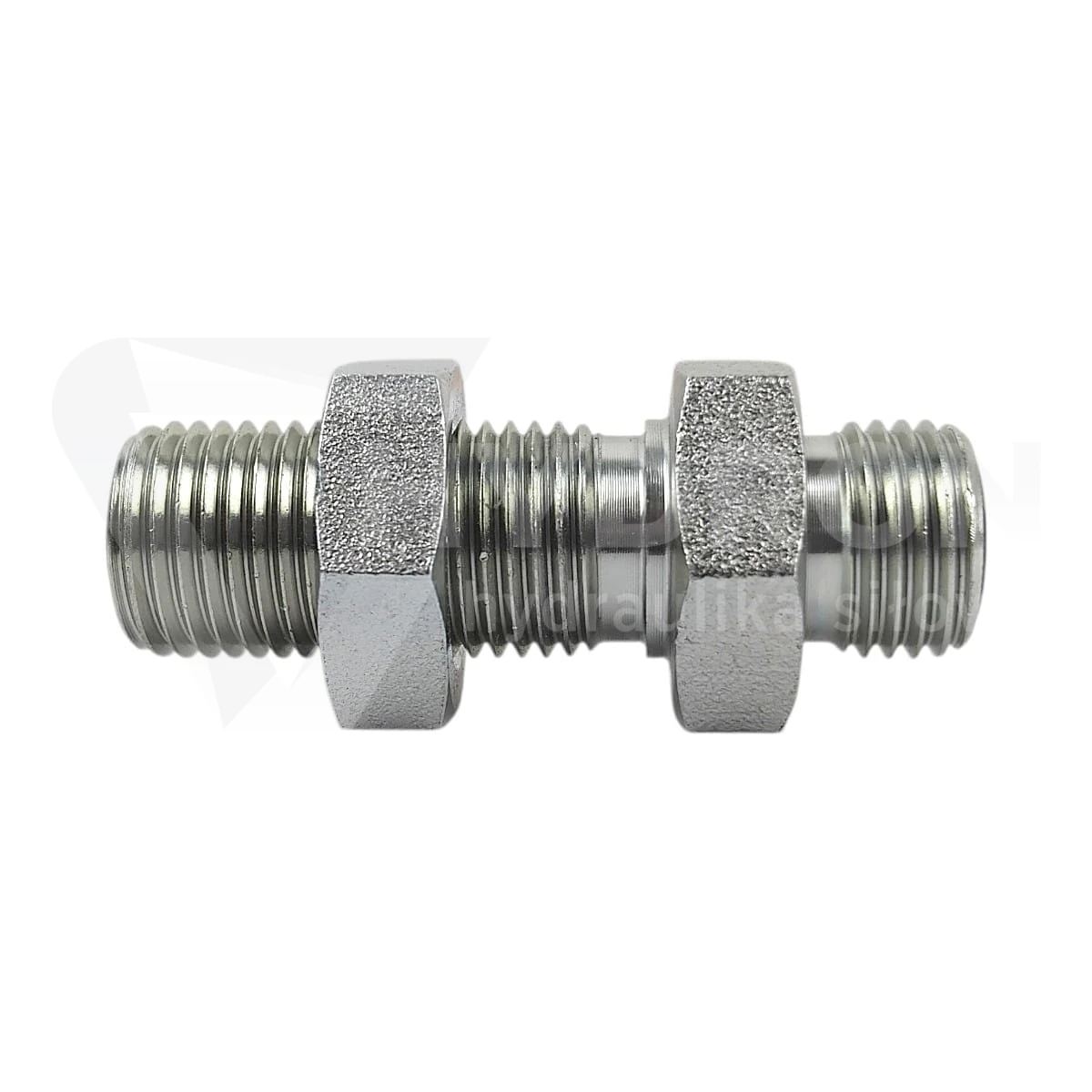

Złączka grodziowa ORFS 1"

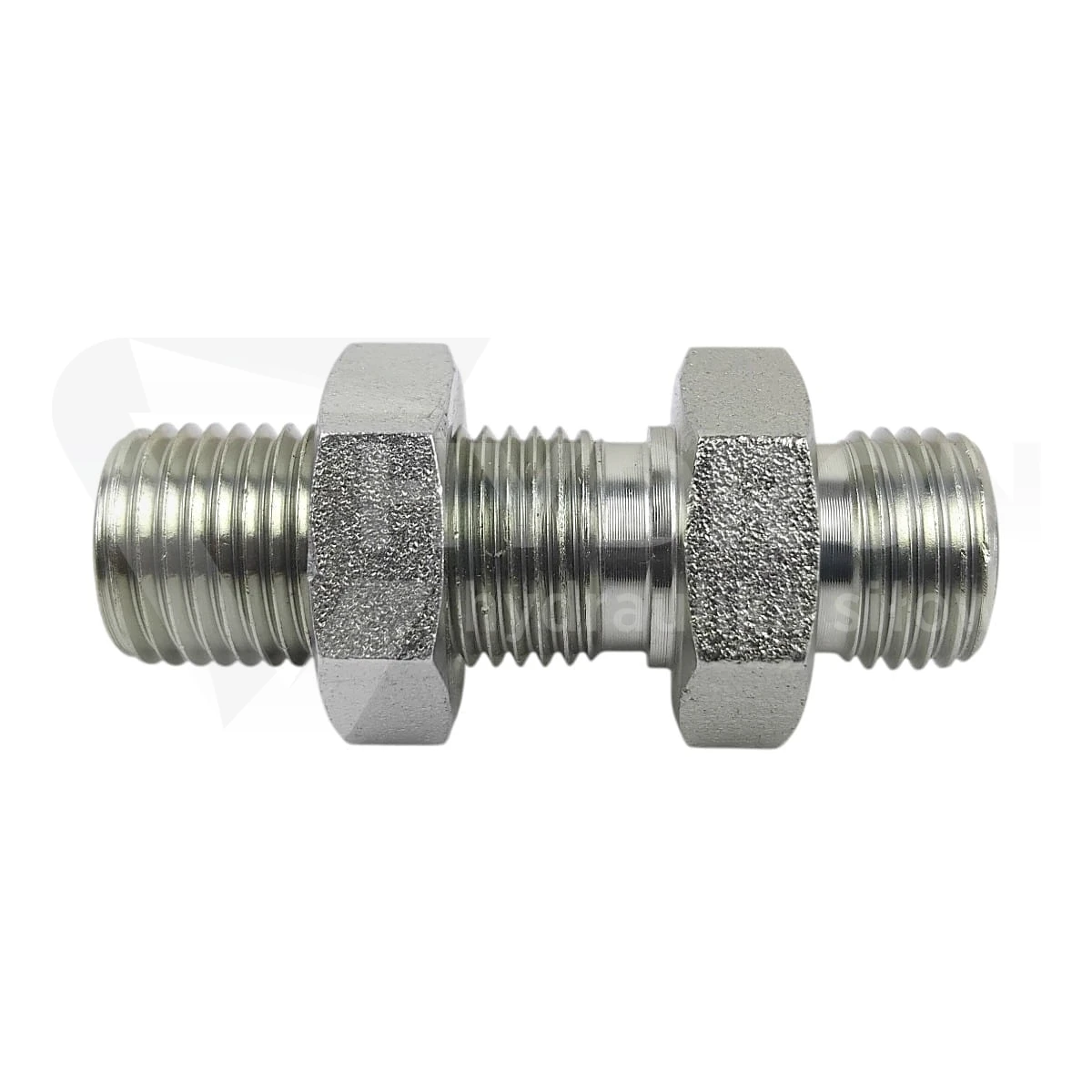

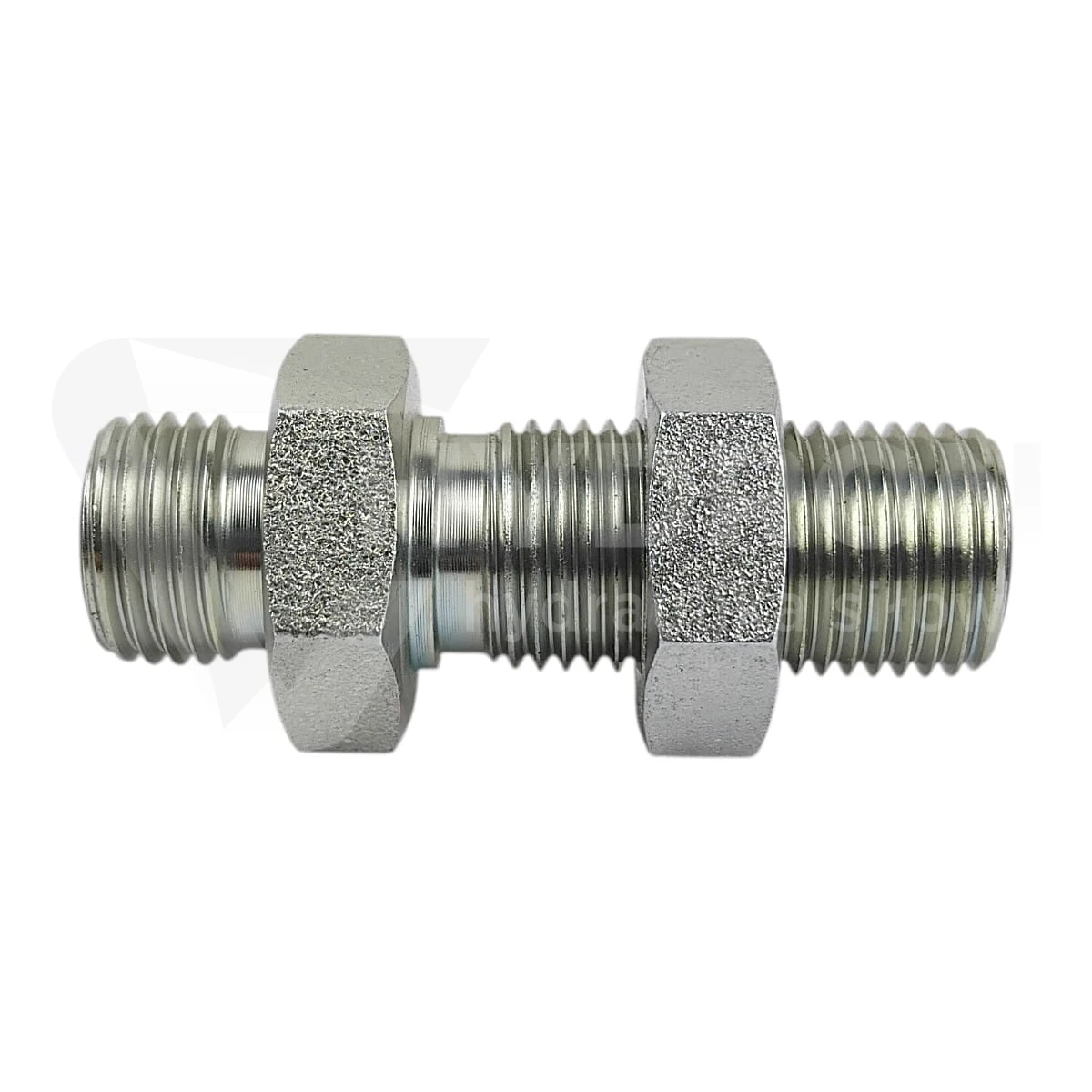

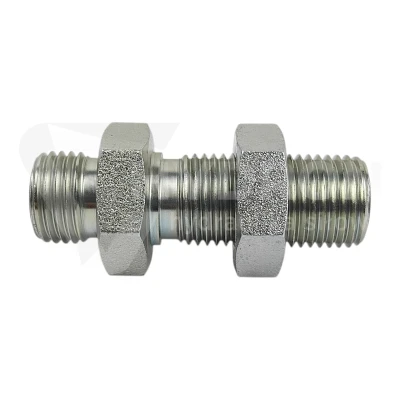

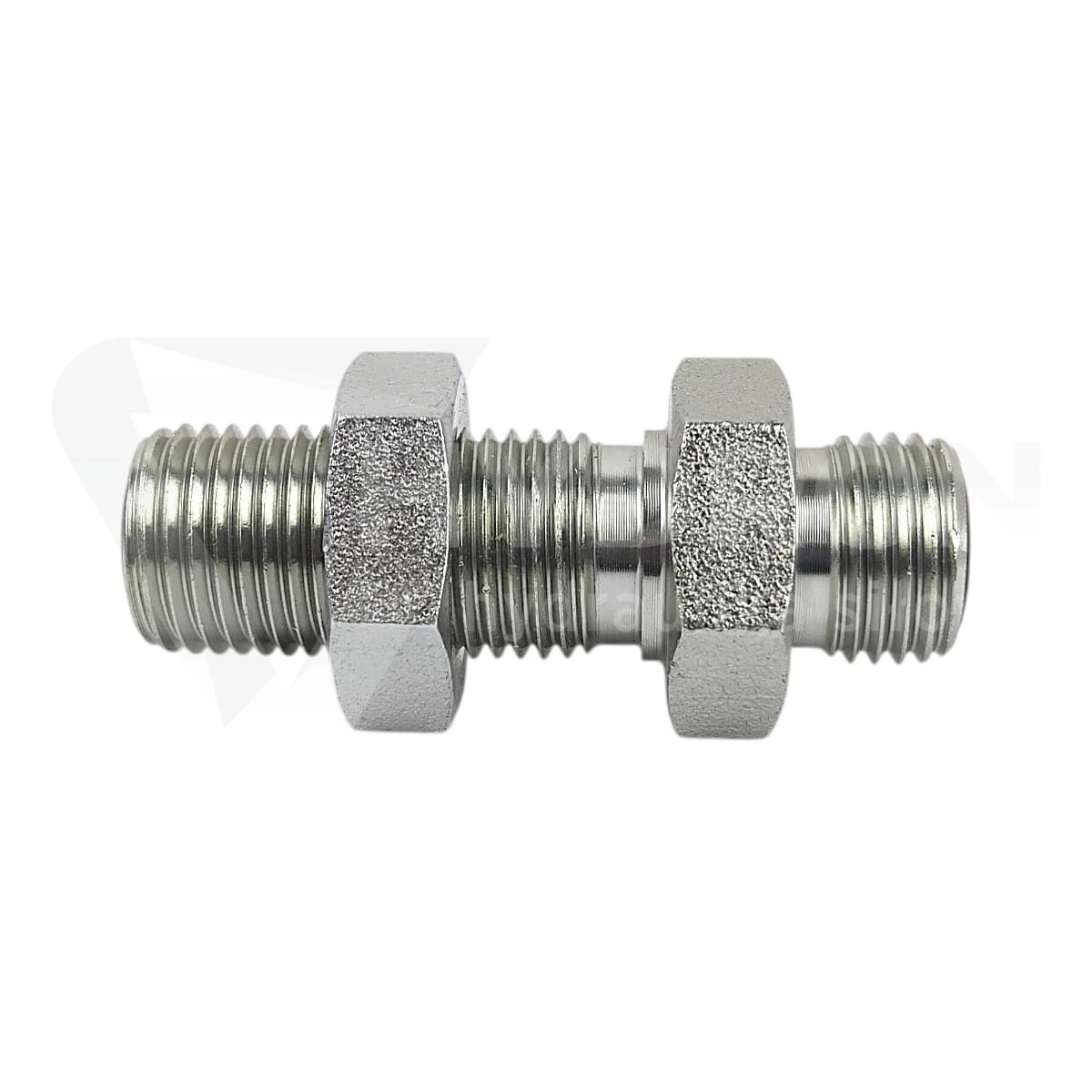

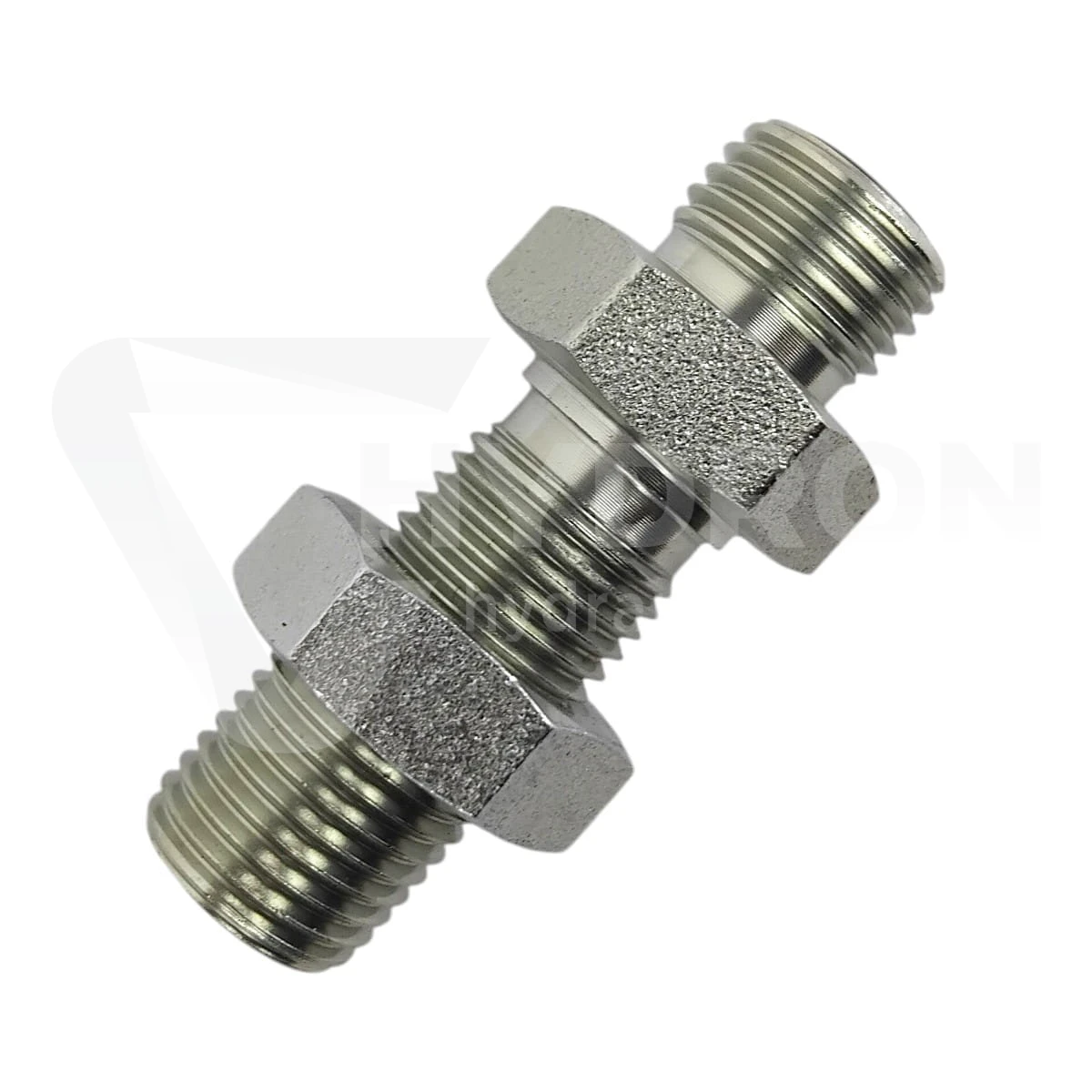

Złączka grodziowa ORFS 1" jest elementem do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, płytę montażową, ramę, wspornik lub inną część konstrukcyjną maszyny. Produkt ma gwinty zewnętrzne 1" ORFS po obu stronach, dlatego pracuje jako proste przejście grodziowe w jednym standardzie, bez zmiany rozmiaru gwintu. Złączka jest wyposażona w przeciwnakrętkę, która umożliwia osadzenie elementu w otworze i zablokowanie punktu przyłączeniowego. W układach hydrauliki siłowej takie rozwiązanie stosuje się wtedy, gdy przewód, rura lub punkt podłączenia nie powinny pracować luźno w otworze konstrukcji, lecz mają być prowadzone w sposób uporządkowany i bezpieczny dla połączenia.

Złączka grodziowa ORFS 1" jako stabilne przejście przez panel

Przejście przez panel to miejsce, w którym instalacja hydrauliczna często jest narażona na drgania, naprężenia i kontakt z krawędzią konstrukcji. Jeżeli przewód przechodzi przez otwór bez stałego punktu mocowania, może z czasem przenosić obciążenia na gwint, końcówkę lub powierzchnię uszczelniającą. Złączka grodziowa ORFS 1" pozwala rozdzielić instalację po obu stronach przegrody i wykonać punkt przyłączeniowy w sposób bardziej przewidywalny dla montażu oraz późniejszego serwisu. Podobne rozwiązania można porównać w kategorii złączki grodziowe ORFS.

Gwint 1" ORFS po obu stronach złączki

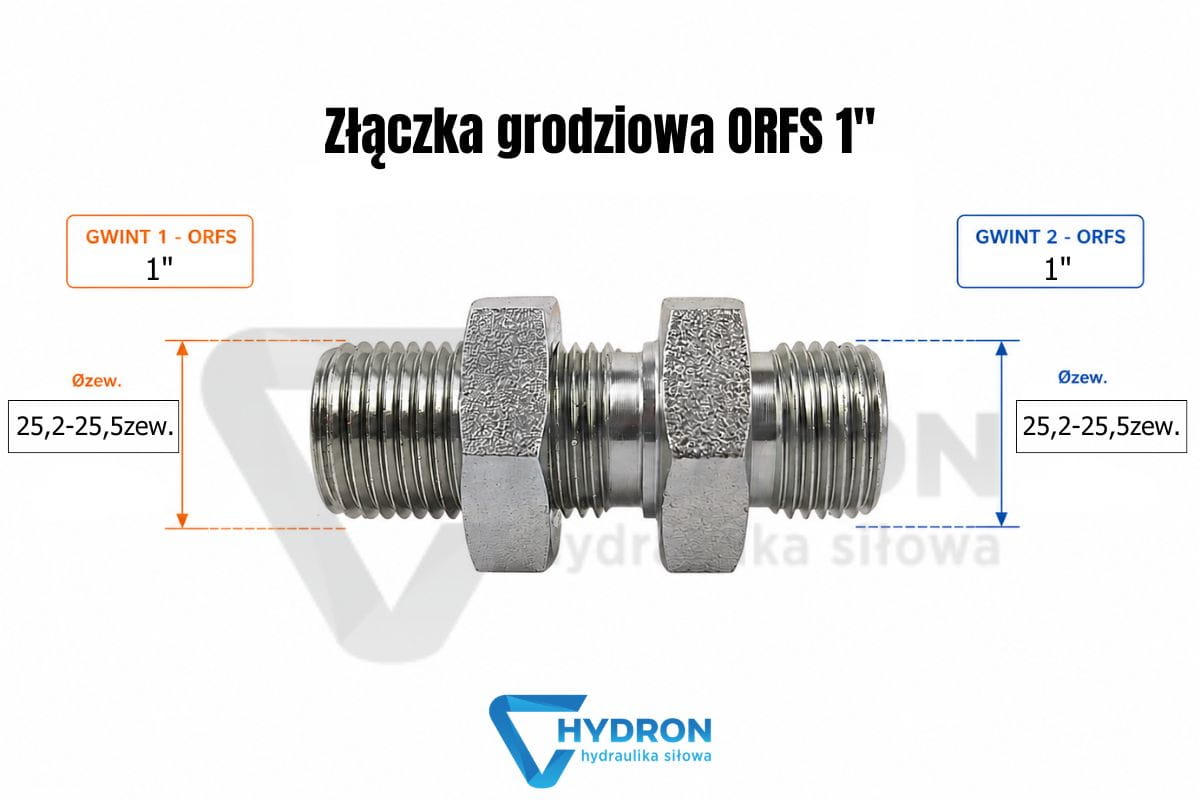

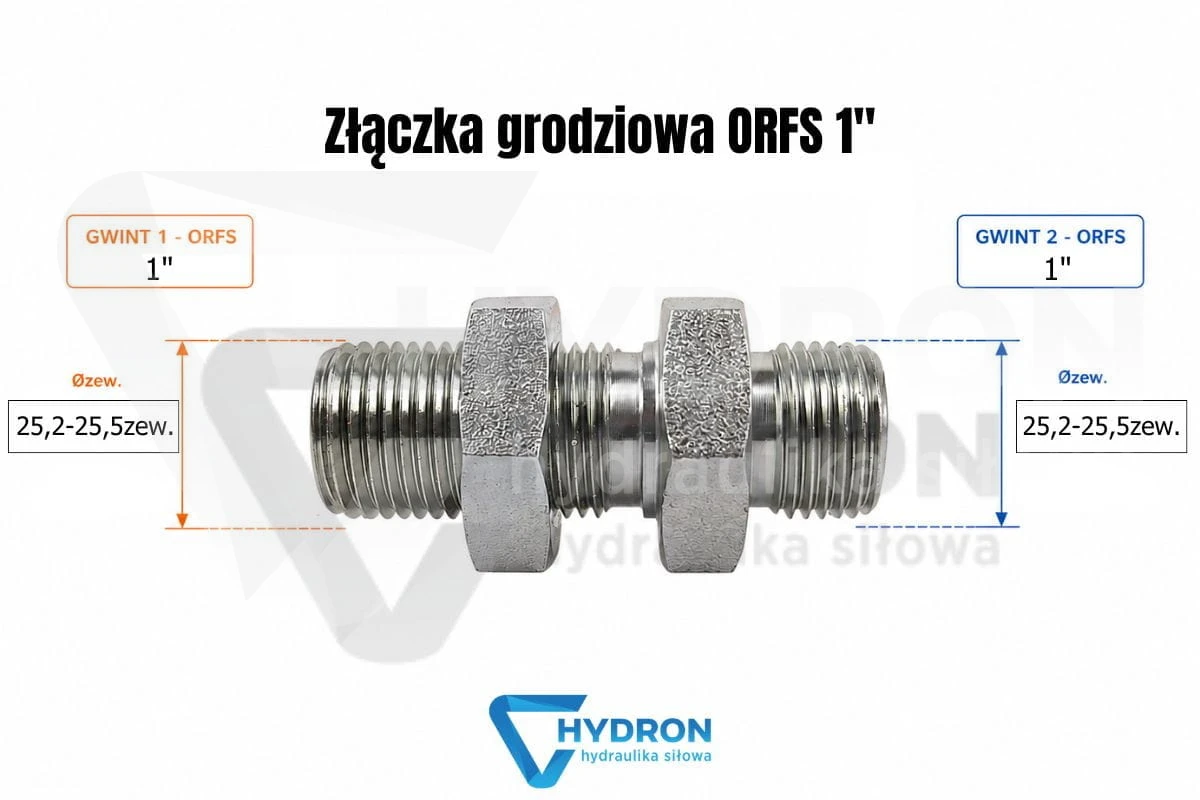

W tym produkcie obie strony mają taki sam gwint zewnętrzny 1" ORFS. Nie jest to redukcja ani przejście na inny standard, lecz złączka grodziowa w jednym rozmiarze. Wymiar gwintu mierzony po zewnętrznej stronie wynosi 25,2-25,5 mm, a po stronie wewnętrznej 23,4-23,7 mm. Gwint większy i gwint mniejszy są w tym przypadku takie same, ponieważ oba przyłącza mają rozmiar 1" ORFS. Mimo tego nie należy dobierać elementu wyłącznie po pomiarze suwmiarką. ORFS jest osobnym systemem połączenia i nie powinien być mylony z BSP, JIC, NPT ani innymi gwintami calowymi spotykanymi w hydraulice.

Uszczelnienie ORFS i standard J1453

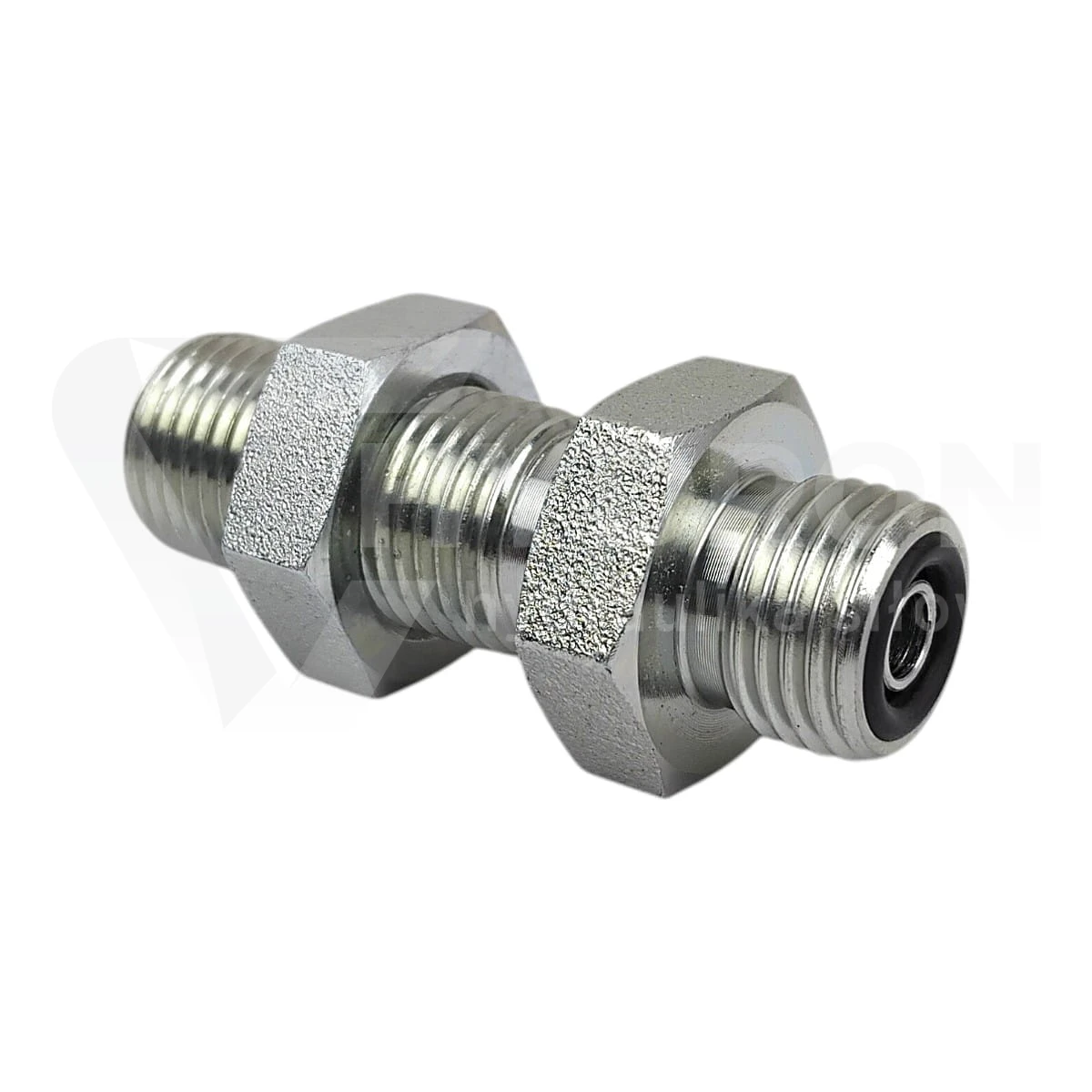

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. W takim rozwiązaniu gwint nie odpowiada bezpośrednio za szczelność, lecz za dociągnięcie elementów. Szczelność powstaje na powierzchni czołowej z udziałem właściwego O-ringu. Z tego powodu przy montażu trzeba sprawdzić stan czoła uszczelniającego, czystość powierzchni, dobór O-ringu i zgodność elementu współpracującego ze standardem ORFS J1453. Jeżeli powierzchnia jest zarysowana, zabrudzona albo poprzedni O-ring został uszkodzony, wyciek może pojawić się nawet przy poprawnie dobranej złączce.

Kiedy stosować złączkę grodziową ORFS 1"

Złączkę grodziową ORFS 1" stosuje się w układach, w których przewód hydrauliczny lub odcinek instalacji musi przejść przez konstrukcję maszyny i jednocześnie zostać osadzony w stałym punkcie. Może to być panel serwisowy, wspornik, gródź, płyta montażowa, rama maszyny lub ściana zabudowy hydraulicznej. Produkt sprawdza się w maszynach mobilnych, przemysłowych, rolniczych, budowlanych oraz w instalacjach, gdzie połączenia ORFS są stosowane ze względu na szczelność i odporność na pracę pod wysokim ciśnieniem. Jeżeli potrzebny jest mniejszy wariant, można porównać złączkę grodziową ORFS 13/16", a przy większym przejściu złączkę grodziową ORFS 2".

Przeciwnakrętka i osadzenie w grodzi

Przeciwnakrętka pozwala zamocować złączkę w otworze grodziowym. To ważne, ponieważ przejście grodziowe nie powinno być tylko połączeniem dwóch przewodów. Ma również stabilizować punkt montażowy i ograniczać przenoszenie drgań na powierzchnię uszczelniającą. Przed montażem warto sprawdzić średnicę otworu, grubość panelu, dostęp do dokręcenia przeciwnakrętki oraz przebieg przewodów po obu stronach. Jeżeli złączka zostanie zamontowana pod naprężeniem, a przewód będzie ciągnął ją w bok, uszczelnienie ORFS może pracować w gorszych warunkach i szybciej zacząć przepuszczać olej.

Kiedy nie traktować grodziówki jako zwykłego adaptera

Złączka grodziowa ORFS 1" nie jest zwykłym adapterem do przypadkowego połączenia dwóch elementów z podobnym gwintem. Jej funkcją jest montaż przez przegrodę. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza, siłownika lub bloku hydraulicznego, trzeba dobrać przyłączkę przeznaczoną do danego gniazda. W takich sytuacjach właściwsze mogą być przyłączki proste hydrauliczne. Dobór po samym rozmiarze gwintu może doprowadzić do błędnego uszczelnienia, uszkodzenia powierzchni czołowej albo nieszczelności po uruchomieniu układu.

Ciśnienie 420 bar i kontrola całego układu

Ciśnienie pracy złączki wynosi 420 bar. Przy takim parametrze trzeba patrzeć na cały odcinek instalacji, a nie tylko na jeden element. Ograniczeniem może być przewód, końcówka, O-ring, rura, zawór, adapter albo element współpracujący po drugiej stronie panelu. Jeżeli stara złączka przeciekała, warto sprawdzić, czy problem nie wynikał z uszkodzonej powierzchni czołowej, zużytego O-ringu, źle poprowadzonego przewodu albo zbyt dużych naprężeń w miejscu przejścia. Do kontroli rzeczywistego ciśnienia w układzie można wykorzystać manometry hydrauliczne.

Dobór przewodu do złączki grodziowej ORFS 1"

Połączenie ORFS pracuje prawidłowo wtedy, gdy przewód jest dobrany do rzeczywistego miejsca montażu. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo zbyt mały promień gięcia mogą obciążać złączkę i powierzchnię czołową. W efekcie wyciek może pojawić się nie od razu, ale dopiero po pracy maszyny, gdy układ zacznie przenosić drgania i zmienne ciśnienie. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dopasowane do długości, kierunku prowadzenia i typu końcówek ORFS.

Najczęstsze błędy przy złączkach ORFS 1"

Najczęstszy błąd to pomylenie ORFS z innym gwintem calowym, zwłaszcza w maszynach importowanych, gdzie obok siebie mogą występować JIC, NPT, BSP i ORFS. Drugi błąd to ponowne użycie starego O-ringu albo montaż połączenia na zabrudzonej powierzchni czołowej. Trzeci problem to brak podparcia przewodu po obu stronach grodzi. Złączka grodziowa stabilizuje przejście, ale nie powinna przenosić całej masy przewodu i drgań instalacji. Jeżeli przewód może ocierać się o krawędź ramy lub osłonę, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodów i rur przy przejściu grodziowym

Przejście grodziowe powinno współpracować z dobrze poprowadzoną instalacją. Przy dłuższych odcinkach, rurach stalowych albo przewodach narażonych na drgania należy zaplanować dodatkowe punkty mocowania. Do stabilizacji przewodów i rur służą uchwyty i obejmy do rur oraz przewodów. Dobre podparcie zmniejsza ruch instalacji, odciąża gwint i pomaga utrzymać szczelność połączenia czołowego. Jest to szczególnie ważne przy większych przewodach ORFS, które mają większą masę i mogą silniej oddziaływać na punkt przejścia przez panel.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowana z maszyny część nie ma czytelnego oznaczenia, warto porównać kilka produktów z tej samej rodziny. Przy mniejszych średnicach można sprawdzić złączkę grodziową ORFS 11/16" lub złączkę grodziową ORFS 13/16". Przy dużych przejściach można porównać złączkę grodziową ORFS 2". Jeżeli instalacja nie jest wykonana w standardzie ORFS, trzeba sprawdzić inne złączki grodziowe hydrauliczne, zamiast dopasowywać element po podobnej średnicy gwintu.

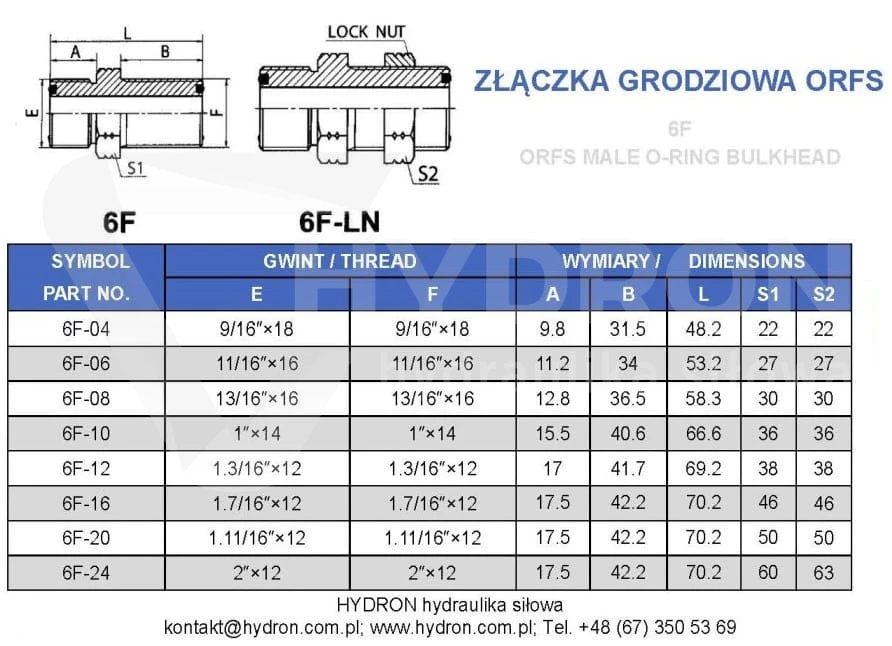

Dane techniczne produktu

• Produkt: złączka grodziowa ORFS 1"
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Gwint 1: 1" ORFS
• Wymiar gwintu 1: 25,2-25,5 mm zewnętrznie / 23,4-23,7 mm wewnętrznie
• Gwint 2: 1" ORFS
• Wymiar gwintu 2: 25,2-25,5 mm zewnętrznie / 23,4-23,7 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony 1" ORFS
• Gwint mniejszy: brak różnicy, obie strony 1" ORFS
• Ciśnienie pracy: 420 bar
• Norma wykonania: złącza ORFS J1453
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Wykonanie: z przeciwnakrętką, tzw. kontrą
• Oznaczenie wg Vitillo: APPMO1313
• Oznaczenie wg Cast: 6050-13
• Oznaczenie alternatywne: 6F-10
• Kod produktu: ZN-141-1 1 ORFS
• Kod kreskowy EAN: 2000010049424

Pomoc Hydron przy doborze złączki grodziowej ORFS

Przy doborze złączki grodziowej ORFS 1" najlepiej podać rozmiar gwintu, standard ORFS, ciśnienie pracy, miejsce montażu i informację, czy element przechodzi przez panel, ramę, płytę hydrauliczną czy inną część konstrukcyjną. Hydron dostarcza złączki grodziowe, przyłączki, przewody, końcówki, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka ORFS 1", inny rozmiar ORFS, złączka BSP czy wariant metryczny, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa ORFS 1" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ściankę, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa ORFS 1"?

Produkt ma gwinty zewnętrzne 1" ORFS po obu stronach.

Który gwint jest większy w tej złączce?

Obie strony mają ten sam rozmiar 1" ORFS, dlatego nie ma różnicy między gwintem większym i mniejszym. Przed montażem trzeba jednak potwierdzić standard ORFS.

Jakie ciśnienie pracy ma złączka grodziowa ORFS 1"?

Ciśnienie pracy wynosi 420 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza ORFS?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. Taki system wymaga zgodnej powierzchni czołowej oraz właściwego O-ringu.

Czy można stosować tę złączkę jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa z przeciwnakrętką, przeznaczona do montażu przez gródź lub panel. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki ORFS 1"?

Przed zakupem należy sprawdzić rozmiar 1" ORFS, średnicę gwintu, standard uszczelnienia ORFS, ciśnienie pracy 420 bar, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
