Złączka prosta BB ORFS 1-14"

Przejdź do sekcji Opinie

7,87 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1" ORFS
Rozmiar gwintu 1 w milimetrach 25,2-25,5zew./23,4-23,7wew.
Rozmiar gwintu 2 1" ORFS
Rozmiar gwintu 2 w milimetrach 25,2-25,5zew./23,4-23,7wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 420 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AMO1313
Oznaczenie alternatywne 1F-10

Opis

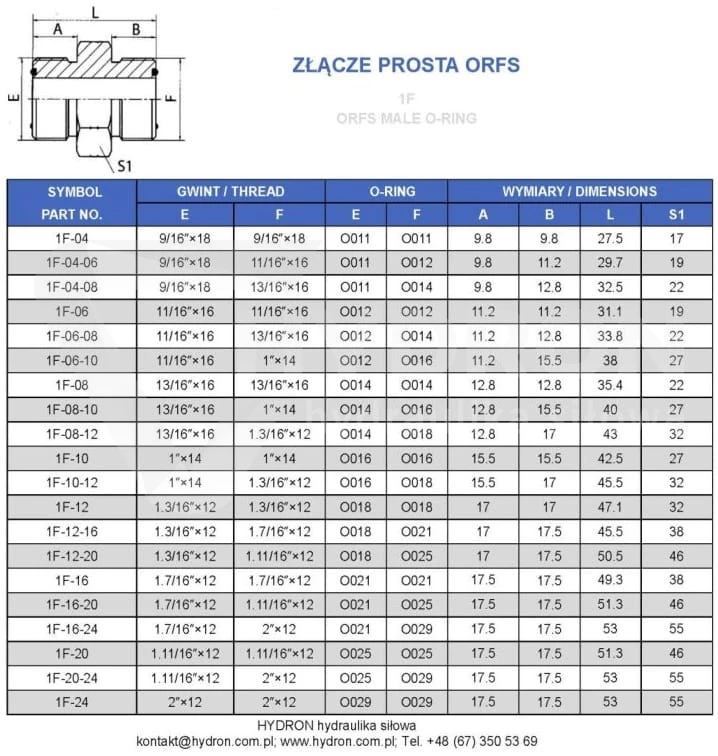

Złączka prosta BB ORFS 1"-14

Złączka prosta BB ORFS 1"-14 to element złączny hydrauliki siłowej przeznaczony do łączenia dwóch przewodów hydraulicznych wyposażonych w kompatybilne końcówki ORFS. Posiada dwa jednakowe gwinty zewnętrzne o rozmiarze 1"-14, umożliwiające wykonanie prostego połączenia bez redukcji średnicy przyłącza. Średnica zewnętrzna gwintu mierzona suwmiarką wynosi 25,2–25,5 mm. Korpus wykonano ze stali automatowej. Złączka znajduje zastosowanie podczas montażu i serwisowania instalacji hydraulicznych wykorzystujących połączenia z uszczelnieniem czołowym ORFS.

Zastosowanie złączki ORFS 1" w hydraulice siłowej

Złączka BB ORFS 1" służy do wykonywania połączeń pomiędzy dwoma przewodami hydraulicznymi zakończonymi odpowiednio dobranymi końcówkami z gwintem wewnętrznym ORFS. Dwa przyłącza o jednakowym rozmiarze pozwalają połączyć przewody bez konieczności stosowania dodatkowego adaptera redukcyjnego.

Konstrukcja prosta umożliwia współosiowe połączenie dwóch elementów instalacji. Złączka może być wykorzystywana podczas montażu nowych przewodów, napraw połączeń oraz wymiany komponentów hydraulicznych. Warunkiem prawidłowego montażu jest zgodność gwintów i powierzchni uszczelniających współpracujących końcówek.

Dwa gwinty zewnętrzne ORFS 1"-14

Po obu stronach korpusu znajdują się gwinty zewnętrzne 1"-14. Oznaczenie 1" określa nominalną średnicę gwintu wynoszącą jeden cal, natomiast liczba 14 oznacza 14 zwojów na cal (TPI). Jednakowy rozmiar przyłączy umożliwia połączenie kompatybilnych końcówek hydraulicznych bez zmiany średnicy nominalnej gwintu.

Średnica zewnętrzna gwintu mierzona suwmiarką wynosi 25,2–25,5 mm. Pomiar pozwala wstępnie zidentyfikować rozmiar przyłącza podczas doboru części zamiennych. Należy jednak sprawdzić również skok gwintu i rodzaj uszczelnienia, ponieważ podobna średnica zewnętrzna nie oznacza automatycznie zgodności różnych systemów hydraulicznych.

System ORFS – uszczelnienie czołowe O-Ring Face Seal

ORFS, czyli O-Ring Face Seal, to system połączeń hydraulicznych wykorzystujący uszczelnienie na płaskich powierzchniach czołowych. W typowym połączeniu ORFS uszczelnienie elastomerowe współpracuje z odpowiednią powierzchnią czołową drugiej końcówki. Rozwiązanie to różni się od połączeń stożkowych, w których powierzchnie uszczelniające mają inną geometrię.

Przy dobieraniu złączki ORFS 1"-14 należy zweryfikować zgodność obu przyłączy oraz stan powierzchni uszczelniających. Przed montażem należy również sprawdzić obecność i stan wymaganych elementów uszczelniających. Nie należy łączyć przyłączy różnych systemów tylko dlatego, że ich gwinty mają podobną średnicę.

Konstrukcja prosta BB – połączenie bez redukcji

Złączka posiada dwa jednakowe gwinty zewnętrzne, umieszczone po przeciwnych stronach prostego korpusu. Takie rozwiązanie pozwala wykonać rozłączne połączenie gwintowane pomiędzy dwoma kompatybilnymi końcówkami hydraulicznymi. Przyłącza pozostają ustawione w jednej osi, co odróżnia złączkę prostą od kolanek oraz trójników hydraulicznych.

Złączka BB ORFS 1"-14 nie zmienia rozmiaru nominalnego gwintu. Jest przeznaczona do połączenia elementów o jednakowym rozmiarze przyłącza ORFS. W przypadku przewodów zakończonych różnymi gwintami należy zastosować odpowiedni element redukcyjny.

Materiał wykonania – stal automatowa

Korpus złączki wykonano ze stali automatowej, stosowanej do produkcji precyzyjnie obrabianych elementów gwintowanych. Materiał umożliwia wykonanie korpusu i przyłączy o geometrii dostosowanej do wymaganych połączeń hydraulicznych. Przed zastosowaniem elementu należy uwzględnić dopuszczalne parametry pracy całego układu, w szczególności przewodów i współpracujących końcówek.

Oznaczenia porównawcze Vitillo AMO1313 i 1F-10

Złączka prosta BB ORFS 1"-14 posiada oznaczenie według Vitillo AMO1313 oraz oznaczenie alternatywne 1F-10. Symbole ułatwiają identyfikację elementu podczas wyszukiwania części hydraulicznych i porównywania oznaczeń katalogowych. Przy doborze zamiennika należy potwierdzić zgodność rozmiaru gwintu, skoku oraz sposobu uszczelnienia.

Dlaczego warto wybrać nasze komponenty?

Dwa jednakowe gwinty zewnętrzne ORFS 1"-14.
Możliwość połączenia dwóch przewodów hydraulicznych z kompatybilnymi końcówkami.
Konstrukcja prosta BB bez redukcji rozmiaru przyłącza.
Średnica zewnętrzna gwintu 25,2–25,5 mm, ułatwiająca identyfikację za pomocą suwmiarki.
Korpus wykonany ze stali automatowej.
Oznaczenia porównawcze Vitillo AMO1313 i 1F-10.
Możliwość skorzystania ze wsparcia technicznego HYDRON podczas doboru złączek hydraulicznych.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka prosta BB
System przyłączeniowy	ORFS
Gwint pierwszej strony	1"-14 zewnętrzny
Gwint drugiej strony	1"-14 zewnętrzny
Liczba zwojów na cal	14 TPI
Średnica zewnętrzna gwintu	25,2–25,5 mm, pomiar suwmiarką
Materiał	Stal automatowa
Przeznaczenie	Łączenie przewodów hydraulicznych
Oznaczenie Vitillo	AMO1313
Oznaczenie alternatywne	1F-10
