Złączka AB M16x1,5/M18x1,5 10L/12L

Złączka AB M16x1,5 / M18x1,5 10L / 12L

Złączka AB M16x1,5 / M18x1,5 w wykonaniu 10L / 12L to hydrauliczna redukcja prosta stosowana do połączenia dwóch elementów instalacji o różnych średnicach gwintów i różnych wielkościach systemowych. Element pracuje najczęściej w układach hydrauliki siłowej opartych o połączenia metryczne lekkie DIN 2353. Złączka umożliwia przejście z gwintu M16x1,5 (10L) na większy M18x1,5 (12L), zachowując szczelność i prawidłowy przepływ medium roboczego. Tego typu redukcje stosuje się w maszynach rolniczych, układach przemysłowych, hydraulice mobilnej oraz podczas modernizacji instalacji.

Parametry techniczne:

• typ: złączka AB redukcyjna
• gwint mniejszy: M16x1,5
• gwint większy: M18x1,5
• system: 10L / 12L
• typ gwintu: metryczny
• wykonanie: stal ocynkowana
• zastosowanie: hydraulika siłowa
• norma połączeń: DIN 2353
• przeznaczenie: połączenia przewodów i komponentów hydraulicznych

Gdzie stosuje się złączkę AB M16x1,5 / M18x1,5?

Ten typ redukcji bardzo często pojawia się podczas napraw starszych układów hydraulicznych lub przy montażu nowych sekcji rozdzielaczy, siłowników i przewodów. W praktyce warsztatowej zdarza się, że jeden element układu posiada przyłącze 10L, a drugi wykonany jest już pod 12L. Zamiast wymiany całego przewodu lub kosztownej przeróbki instalacji stosuje się właśnie złączkę AB. W wielu maszynach rolniczych i przemysłowych redukcje tego typu pozwalają szybko dopasować nowe komponenty do istniejącej instalacji. Szczególnie ważne jest to przy serwisach wykonywanych „na miejscu”, gdzie liczy się szybkie przywrócenie maszyny do pracy. Żeby układ działał poprawnie, stosuje się również odpowiednio dobrane zakute węże hydrauliczne, trwałe złączki hydrauliczne oraz zabezpieczające osłony spiralne na węże.

Najczęstszy błąd przy doborze redukcji hydraulicznej

Jednym z częstszych błędów jest dobór samego gwintu bez sprawdzenia serii hydraulicznej L lub S. Gwint M18x1,5 może występować w różnych wykonaniach i sama średnica gwintu nie daje jeszcze pewności poprawnego dopasowania. W praktyce użytkownik często patrzy wyłącznie na średnicę gwintu, pomijając stożek, średnicę rury lub serię połączenia. Efektem są mikrowycieki, problemy z uszczelnieniem oraz przeciążenie połączenia podczas pracy pod ciśnieniem.

W hydraulice siłowej nawet niewielka nieszczelność może powodować zapowietrzanie układu, wzrost temperatury oleju oraz spadek wydajności całej maszyny.

Dlaczego seria 10L i 12L ma znaczenie?

Seria lekka DIN została opracowana dla układów hydraulicznych pracujących przy określonych parametrach przepływu i ciśnienia. W przypadku redukcji 10L / 12L istotne znaczenie ma średnica przewodu oraz przepływ oleju hydraulicznego. Zbyt mały przekrój po stronie zasilania może powodować ograniczenie przepływu i zwiększenie oporów pracy układu. W instalacjach o dużym przepływie niewłaściwie dobrana redukcja może powodować lokalne grzanie oleju oraz zwiększone obciążenie pompy hydraulicznej. Dlatego podczas doboru warto uwzględnić nie tylko sam gwint, ale również wydajność układu, średnicę przewodu i rzeczywiste warunki pracy maszyny.

Złączka redukcyjna metryczna w praktyce warsztatowej

W serwisach hydrauliki siłowej tego typu elementy są stosowane praktycznie codziennie. Mechanik podczas wymiany przewodu lub montażu nowego rozdzielacza często spotyka się z różnymi standardami przyłączy w jednej maszynie. Złączka AB pozwala szybko wykonać przejście pomiędzy dwoma rozmiarami bez konieczności ingerowania w całą instalację. To rozwiązanie szczególnie popularne w:

• maszynach rolniczych
• ładowarkach i koparkach
• prasach hydraulicznych
• agregatach hydraulicznych
• układach przemysłowych

W wielu przypadkach razem ze złączką dobierane są również odporne przewody hydrauliczne na wymiar oraz szczelne szybkozłącza hydrauliczne dopasowane do parametrów układu.

Norma DIN 2353 i kompatybilność połączeń

Złączka wykonana jest zgodnie z popularnym standardem DIN 2353 stosowanym w hydraulice siłowej na terenie całej Europy. Norma określa między innymi geometrię połączeń, sposób uszczelnienia oraz kompatybilność elementów instalacji. Dzięki temu użytkownik może bezpiecznie łączyć komponenty różnych producentów zachowując prawidłową szczelność układu. Ma to ogromne znaczenie szczególnie w przypadku maszyn pracujących pod wysokim ciśnieniem i dużymi obciążeniami dynamicznymi. W praktyce dobrze wykonane połączenie zgodne z DIN ogranicza ryzyko wycieków i zwiększa trwałość całego układu hydraulicznego.

Jak dobrać odpowiedni wariant redukcji?

Przy wyborze redukcji hydraulicznej warto sprawdzić trzy podstawowe rzeczy:

• rodzaj gwintu
• serię hydrauliczną L lub S
• średnicę przewodu lub rury

W przypadku agresywnego środowiska pracy lub kontaktu z wilgocią można rozważyć również wersje wykonane ze stali nierdzewnej. Standardowa stal ocynkowana sprawdza się jednak w większości układów hydrauliki mobilnej i przemysłowej. Nie warto dobierać redukcji „na oko”. Nawet niewielka różnica w wykonaniu połączenia może skutkować problemami podczas montażu lub późniejszej eksploatacji. Prawidłowo dobrana złączka AB zapewnia stabilną pracę układu, ogranicza ryzyko wycieków i pozwala bezpiecznie połączyć elementy o różnych rozmiarach przyłączy hydraulicznych.

Pomocne dane:

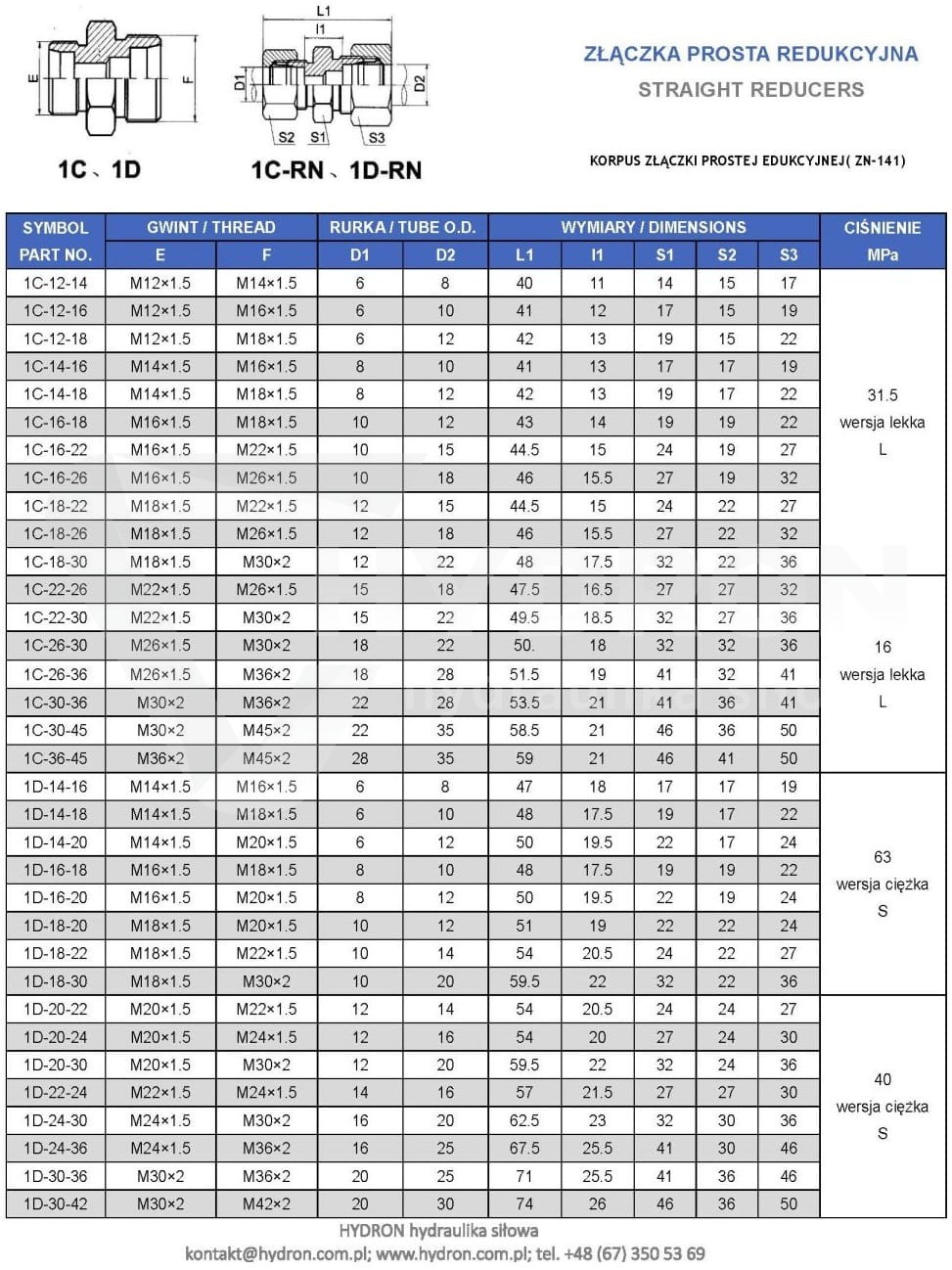

• Średnica gwintu M16X1,5/M18X1,5 mierzona suwmiarką:
• Średnica zewnętrzna [mm]: 17,6 - 17,9
• Średnica wewnętrzna [mm]: 14,2 - 14,6
• Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu.
• Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.
• Nie posiada gumowego uszczelnienia oraz miejsca pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.
• Do tego służą przyłącza które można zakupić na innych naszych aukcjach.

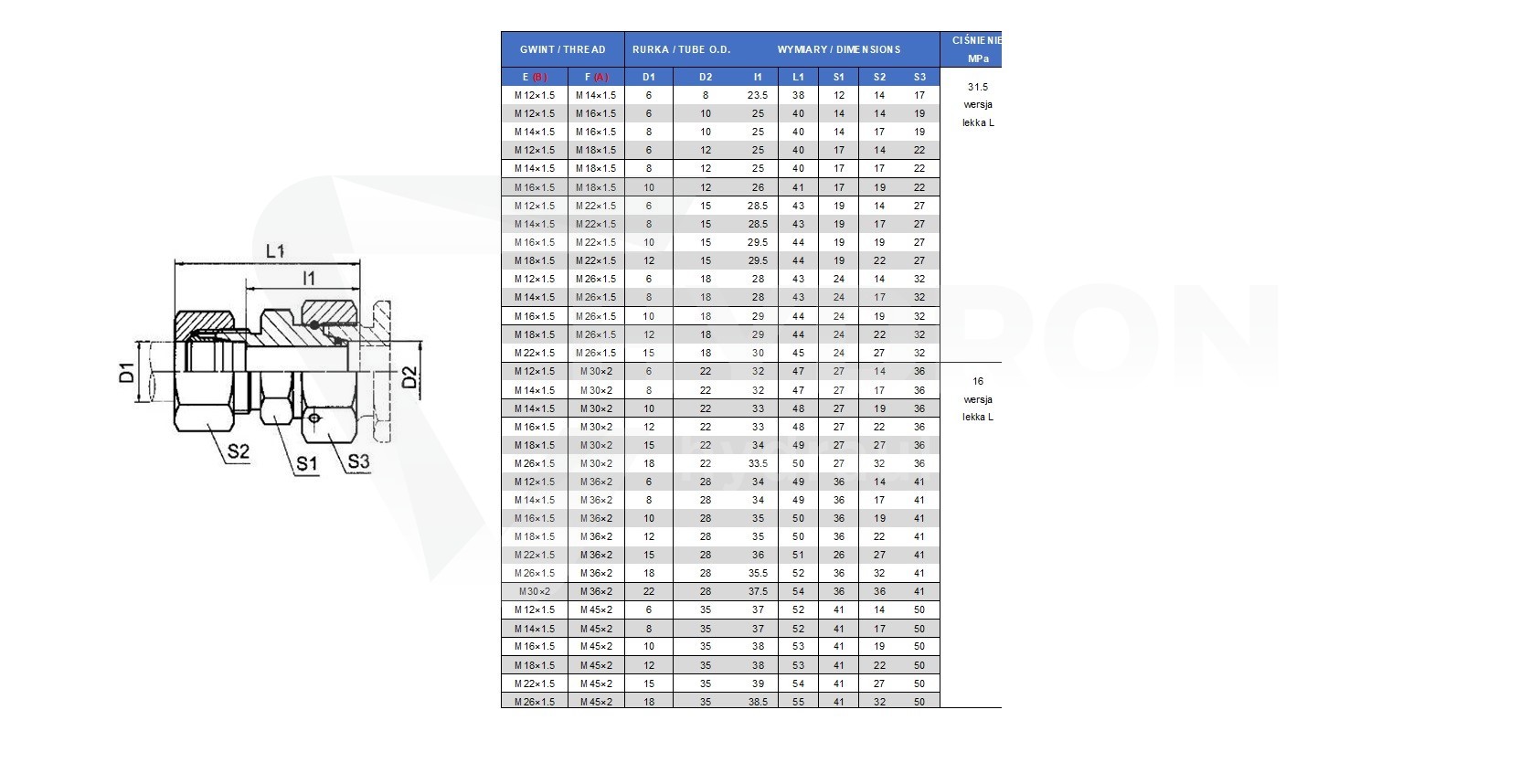

Dane techniczne:

• Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
• Gwint z jednej strony: zewnętrzny metryczny M18X1,5
• Gwint z drugiej strony: wewnętrzny metryczny M16X1,5
• Wersja: lekka
• Typ cieczy: olej hydrauliczny
• Materiał: stal spawalna, galwanizowana odporna na korozję
• oznaczenie wg Parker Ermeto: RED12/10LOMDznaczenie alternatywne: 2C-18-16
• oznaczenie wg Cast: 605318.1
• Złączka nakrętna, z jednej strony nakrętka obrotowa z gwintem wewnętrznym M16X1,5 10L z drugiej strony gwint zewnętrzny M18X1,5 12L
• Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
• Złączka AB to złączka z nakrętką oraz gwintem zewnętrznym ( A = nakrętka obrotowa z gwintem wewnętrznym, B = gwint zewnętrzny )

FAQ złączka AB M16x1,5 / M18x1,5

Czy złączka AB M16x1,5 / M18x1,5 pasuje do hydrauliki siłowej wysokociśnieniowej?

Tak, złączka przeznaczona jest do układów hydrauliki siłowej pracujących pod wysokim ciśnieniem. Ważne jest jednak prawidłowe dopasowanie gwintów oraz serii połączenia 10L i 12L.

Jak sprawdzić poprawność gwintu przed zakupem?

Najlepiej zmierzyć średnicę gwintu oraz skok gwintu przy pomocy przymiaru do gwintów. W hydraulice siłowej pomyłka pomiędzy gwintami metrycznymi i calowymi jest jedną z najczęstszych przyczyn nieszczelności.

Gdzie stosuje się złączki hydrauliczne AB?

Tego typu złączki spotykane są w maszynach rolniczych, budowlanych, przemysłowych oraz układach serwisowych hydrauliki siłowej, gdzie konieczne jest połączenie dwóch różnych gwintów metrycznych.

Co może spowodować źle dobrana złączka hydrauliczna?

Nieprawidłowy dobór może powodować uszkodzenie gwintu, wycieki oleju hydraulicznego, spadki ciśnienia oraz przeciążenie pompy hydraulicznej lub innych elementów układu.
