Złączka / Przyłączka M16X1,5/M18X1,5 10L/12L

Przejdź do sekcji Opinie

5,26 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M16x1,5
Rozmiar gwintu 1 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI Tn98R-12/10L
Oznaczenie wg VITILLO AME1210L.1
Oznaczenie wg CAST 104109.1
Oznaczenie wg PARKER ERMETO GR12/10L

Opis

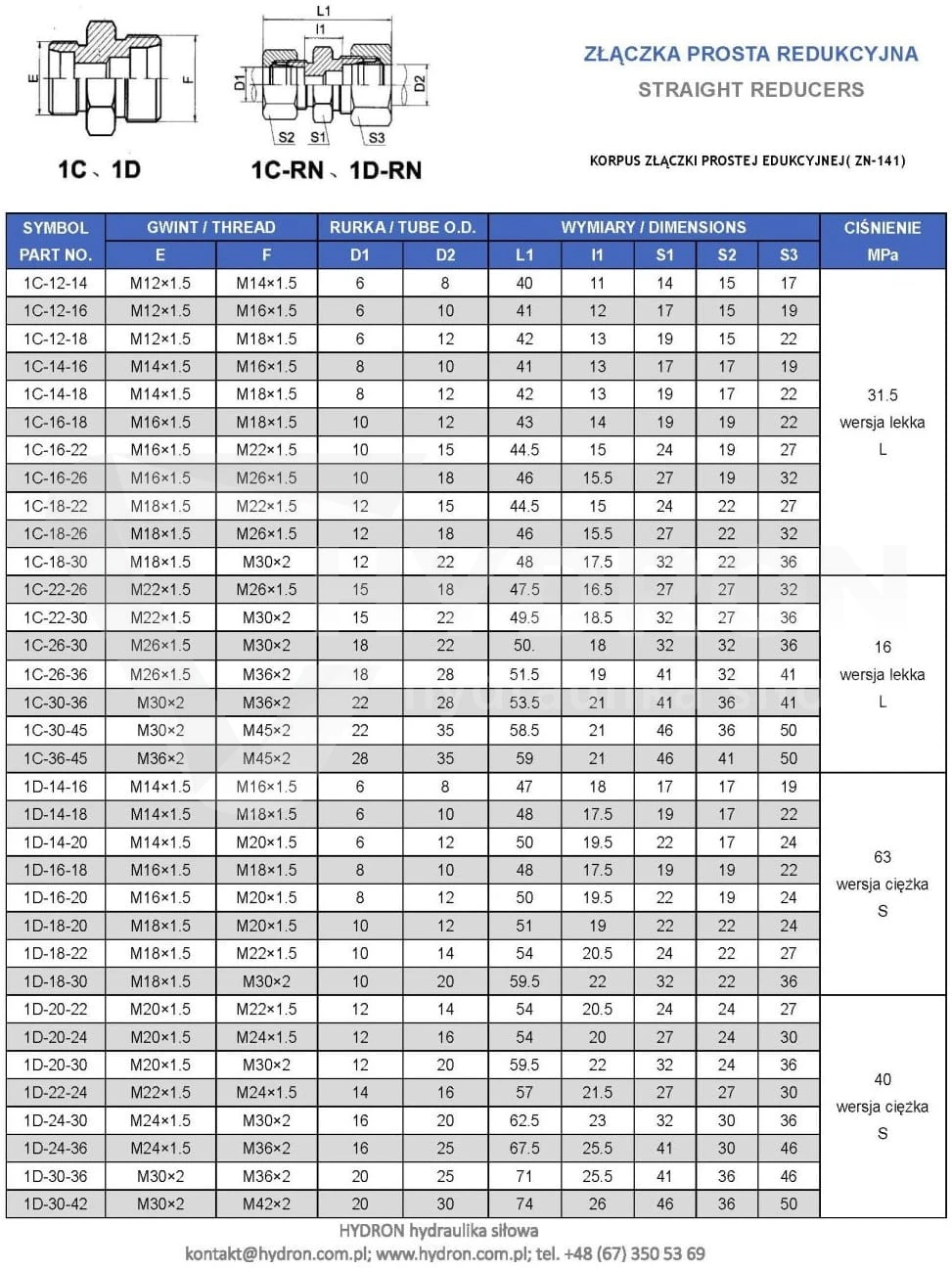

Złączka / Przyłączka M16x1,5 / M18x1,5 10L / 12L 315 bar

Złączka / Przyłączka M16x1,5 / M18x1,5 10L / 12L to prosty łącznik redukcyjny przeznaczony do połączeń hydraulicznych w lekkiej serii L. Po stronie M16x1,5 współpracuje z rurą o średnicy zewnętrznej 10 mm, natomiast po stronie M18x1,5 z rurą 12 mm.

Produkt pozwala wykonać bezpośrednie przejście 10L → 12L w jednym korpusie. Dzięki większemu sześciokątowi S19 może być stosowany również jako przyłączka prosta, co zwiększa jego uniwersalność w układach hydrauliki siłowej.

Parametry techniczne

typ produktu: złączka / przyłączka prosta redukcyjna,
gwint 1: M16x1,5 zewnętrzny,
gwint 2: M18x1,5 zewnętrzny,
rozmiar po stronie M16x1,5: 10L,
rozmiar po stronie M18x1,5: 12L,
średnica zewnętrzna rury po stronie 10L: 10 mm,
średnica zewnętrzna rury po stronie 12L: 12 mm,
seria: lekka L,
kąt stożka zaciskowego: 24°,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
medium: olej hydrauliczny,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
klucz: sześciokąt S19,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73141,
oznaczenie Rastelli Raccordi: TN98R-12/10L,
oznaczenie Parker Ermeto: GR12/10L,
oznaczenie Vitillo: AME1210L.1,
oznaczenie Cast: 104109.1.

10L / 12L - redukcja w obrębie lekkiej serii

W tym wariancie obie strony należą do lekkiej serii L. Zmienia się natomiast średnica rury i rozmiar gwintu:

10L - rura 10 mm, gwint M16x1,5,
12L - rura 12 mm, gwint M18x1,5.

Złączka nie zmienia serii połączenia, a jedynie umożliwia przejście pomiędzy dwoma sąsiednimi rozmiarami rurowymi.

Dlaczego jeden korpus jest lepszy niż kilka adapterów?

Bezpośrednia redukcja M16x1,5 / M18x1,5 ogranicza liczbę dodatkowych elementów w instalacji. To ważne zarówno podczas budowy nowego układu, jak i przy naprawach, gdzie liczy się prostota i mała liczba połączeń.

W praktyce oznacza to:

krótsze połączenie,
mniej elementów do zamówienia,
prostszy montaż,
mniejszą liczbę potencjalnych miejsc nieszczelności,
łatwiejszy późniejszy serwis.

M16x1,5 po stronie 10L

Po stronie 10L zastosowano gwint zewnętrzny M16x1,5. W tej konfiguracji współpracuje on z rurą o średnicy zewnętrznej 10 mm.

Przy pomiarze suwmiarką średnica zewnętrzna gwintu wynosi zwykle około 15,6-15,9 mm, natomiast średnica wewnętrzna gwintu M16x1,5 około 14,2-14,6 mm.

M18x1,5 po stronie 12L

Większa strona korpusu posiada gwint zewnętrzny M18x1,5, odpowiadający konfiguracji 12L dla rury 12 mm.

Praktyczny pomiar zewnętrzny wynosi około 17,6-17,9 mm, natomiast pomiar gwintu wewnętrznego około 16,2-16,6 mm.

Duży sześciokąt S19 - praktyczna zaleta podczas montażu

Jedną z charakterystycznych cech tego wariantu jest sześciokąt S19. Większa powierzchnia pod klucz ułatwia stabilne przytrzymanie korpusu podczas dokręcania innych elementów.

To właśnie dlatego HYDRON klasyfikuje ten produkt zarówno jako złączkę, jak i przyłączkę prostą.

Złączka czy przyłączka?

Jako złączka produkt służy do bezpośredniego połączenia dwóch odcinków instalacji 10L i 12L. Jako przyłączka może zostać wykorzystany do podłączenia zaworu, rozdzielacza lub innego elementu hydraulicznego do odpowiedniego systemu rurowego.

W obu przypadkach kluczowa pozostaje zgodność z konfiguracją M16x1,5 10L oraz M18x1,5 12L.

315 bar ciśnienia pracy

Ciśnienie pracy podane przez HYDRON dla tego produktu wynosi 315 bar. Dzięki temu złączka może być stosowana w szerokim zakresie standardowych układów hydrauliki siłowej.

Przy określaniu dopuszczalnego ciśnienia całej instalacji należy zawsze uwzględnić również parametry rur, przewodów, zaworów i pozostałych komponentów.

Zakres temperatur od -20°C do +120°C

Złączka może pracować w temperaturze od -20°C do +120°C. W praktyce należy jednak uwzględnić także ograniczenia medium oraz pozostałych części instalacji.

Stożek 24° i system DIN 2353

Produkt należy do metrycznego systemu połączeń rurowych DIN 2353 / PN-EN ISO 8434-1 i wykorzystuje stożek zaciskowy 24°.

Połączenie wykonuje się przy zastosowaniu odpowiednio dobranych pierścieni zacinających i nakrętek. Gwint odpowiada za docisk, natomiast szczelność powstaje na współpracujących powierzchniach stożkowych.

Nie uszczelniaj gwintu taśmą PTFE

M16x1,5 i M18x1,5 nie są tutaj gwintami rurowymi typu BSP czy NPT. Taśma PTFE nie jest właściwym sposobem uszczelnienia tego typu połączenia.

Jeżeli połączenie przecieka, należy sprawdzić stan stożka, pierścienia, rury i poprawność montażu.

M16x1,5 10L a M16x1,5 8S

Sam gwint M16x1,5 nie wystarcza do właściwego doboru, ponieważ może występować także w ciężkiej serii 8S.

M16x1,5 10L - rura 10 mm, seria lekka L,
M16x1,5 8S - rura 8 mm, seria ciężka S.

Gwint jest taki sam, ale połączenia nie są przeznaczone do tej samej rury.

M18x1,5 12L a M18x1,5 10S

Podobna sytuacja występuje po stronie M18x1,5:

M18x1,5 12L - rura 12 mm, seria lekka L,
M18x1,5 10S - rura 10 mm, seria ciężka S.

Dlatego zawsze trzeba sprawdzać gwint razem z średnicą rury i oznaczeniem serii.

Ocynk z białą pasywacją

Korpus został wykonany ze stali automatowej i zabezpieczony ocynkiem z białą pasywacją. Powłoka zwiększa odporność powierzchniową w typowych warunkach pracy układów hydraulicznych.

Jeżeli instalacja pracuje w szczególnie wilgotnym lub agresywnym środowisku, warto rozważyć wariant wykonany ze stali nierdzewnej.
