Złączka prosta AA M18x1,5/M16x1,5 12L/10L

Przejdź do sekcji Opinie

15,35 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 M16X1,5
Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN432-12-10L
Oznaczenie wg CAST GVO 10-L/12-L
Oznaczenie wg PARKER ERMETO GZR12/10L
Oznaczenie alternatywne XRED 12-10-L

Opis

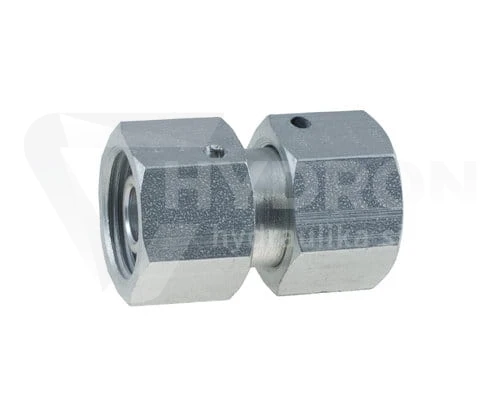

Złączka AA M18x1,5/M16x1,5 12L/10L

Korpus złączki prostej nakrętnej redukcyjnej

Złączka AA M18x1,5/M16x1,5 12L/10L to element wykorzystywany w systemach hydraulicznych, szczególnie w rolnictwie, sadownictwie, leśnictwie, budownictwie oraz przemyśle. Produkt wykonany zgodnie z normą DIN 2353 i PN-65 M73141, charakteryzujący się lekką wersją konstrukcji, gwarantującą efektywne i trwałe połączenie w układach hydraulicznych, pracujących pod ciśnieniem do 315 bar.

Kluczowe cechy

Złącze zgodne z normą DIN 2353 oraz PN-65 M73141
Ciśnienie robocze: 315 bar, odpowiednie do średnio-wysokociśnieniowych układów hydraulicznych
Stożek zaciskowy z samo-uszczelnieniem zapewnia szczelne połączenie
Wykonane z wysokiej jakości stali automatowej z powłoką antykorozyjną
Przeznaczone do pracy z olejami hydraulicznymi

Specyfikacja techniczna

Typ złącza: proste, nakrętne, redukcyjne
Gwint 1: M18x1,5 (wewnętrzny metryczny)
Gwint 2: M16x1,5 (wewnętrzny metryczny)
Ciśnienie robocze: 315 bar
Przeznaczenie: łączenie przewodów hydraulicznych
Materiał: stal automatowa, ocynk (pasywacja biała)
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Typ cieczy: olej hydrauliczny
Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska norma: PN-65 M73141 Złączki proste
Temperatura pracy: -20°C do +120°C
Oznaczenie wg producentów:
- Rastelli Raccordi: TN432-12-10L
- Cast: GVO 10-L/12-L
- Parker Ermeto: GZR12/10L
- Alternatywne oznaczenie: XRED 12-10-L

Pomocne dane

Średnica gwintu M18x1,5 mierzona suwmiarką:
- Średnica zewnętrzna: 17,6 - 17,9 mm
- Średnica wewnętrzna: 16,2 - 16,6 mm
Średnica gwintu M16x1,5 mierzona suwmiarką:
- Średnica zewnętrzna: 15,6 - 15,9 mm
- Średnica wewnętrzna: 14,2 - 14,6 mm
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Złącze przeznaczone do pracy z olejem hydraulicznym w średnio-wysokociśnieniowych układach hydraulicznych

⚠ Uwaga: Złączka może różnić się wizualnie od zdjęcia poglądowego w zależności od technologii produkcji.
