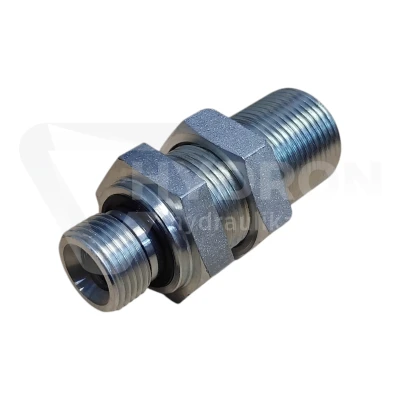

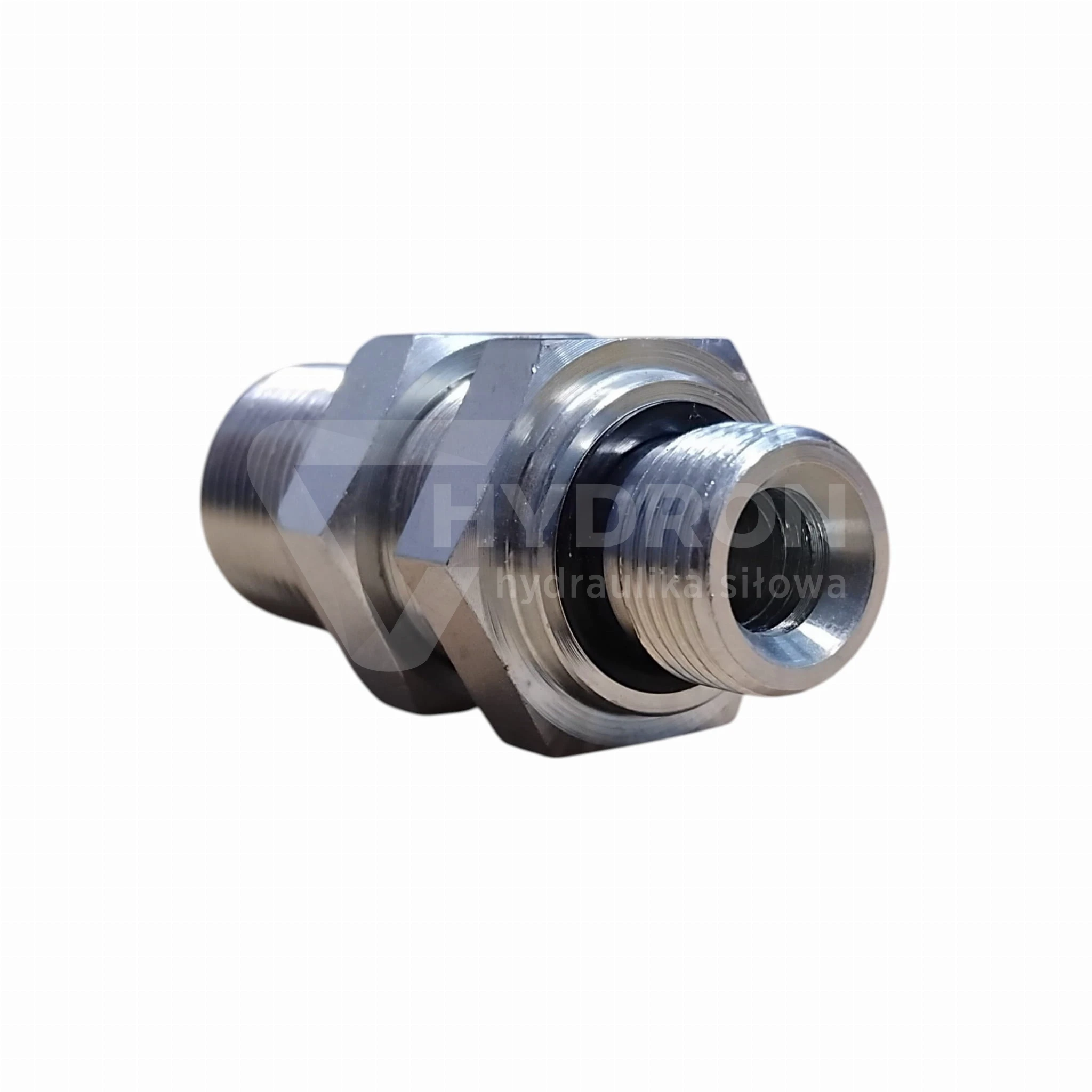

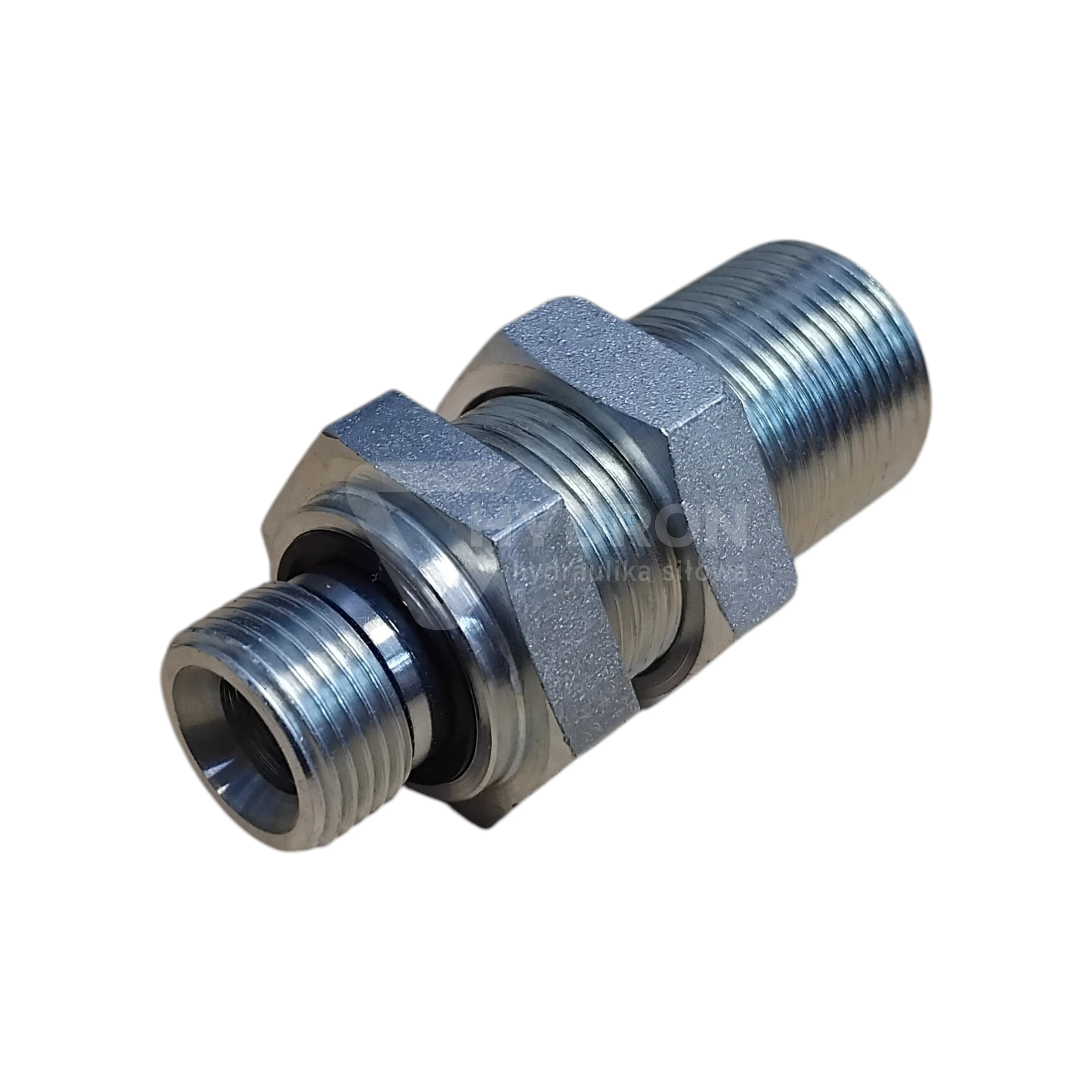

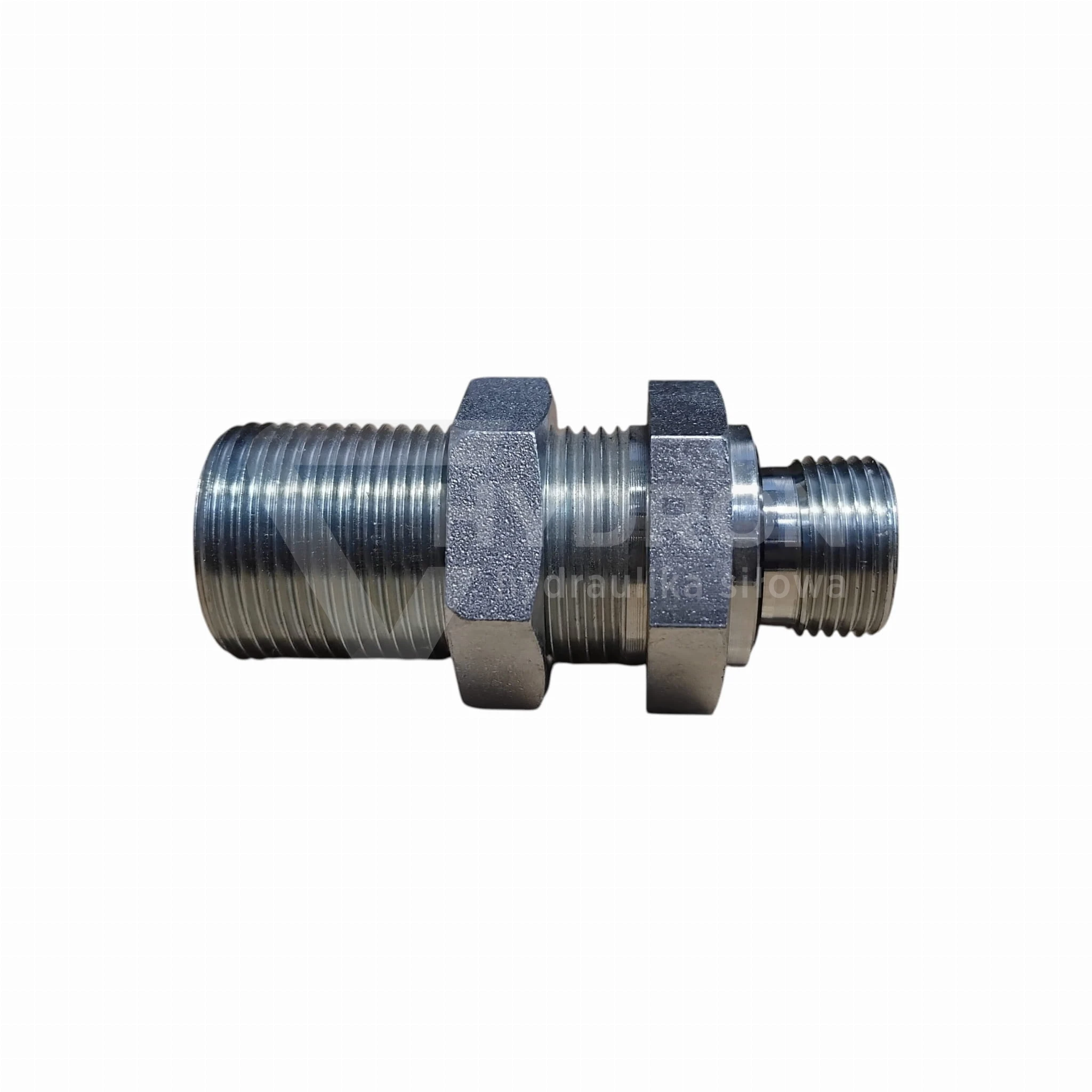

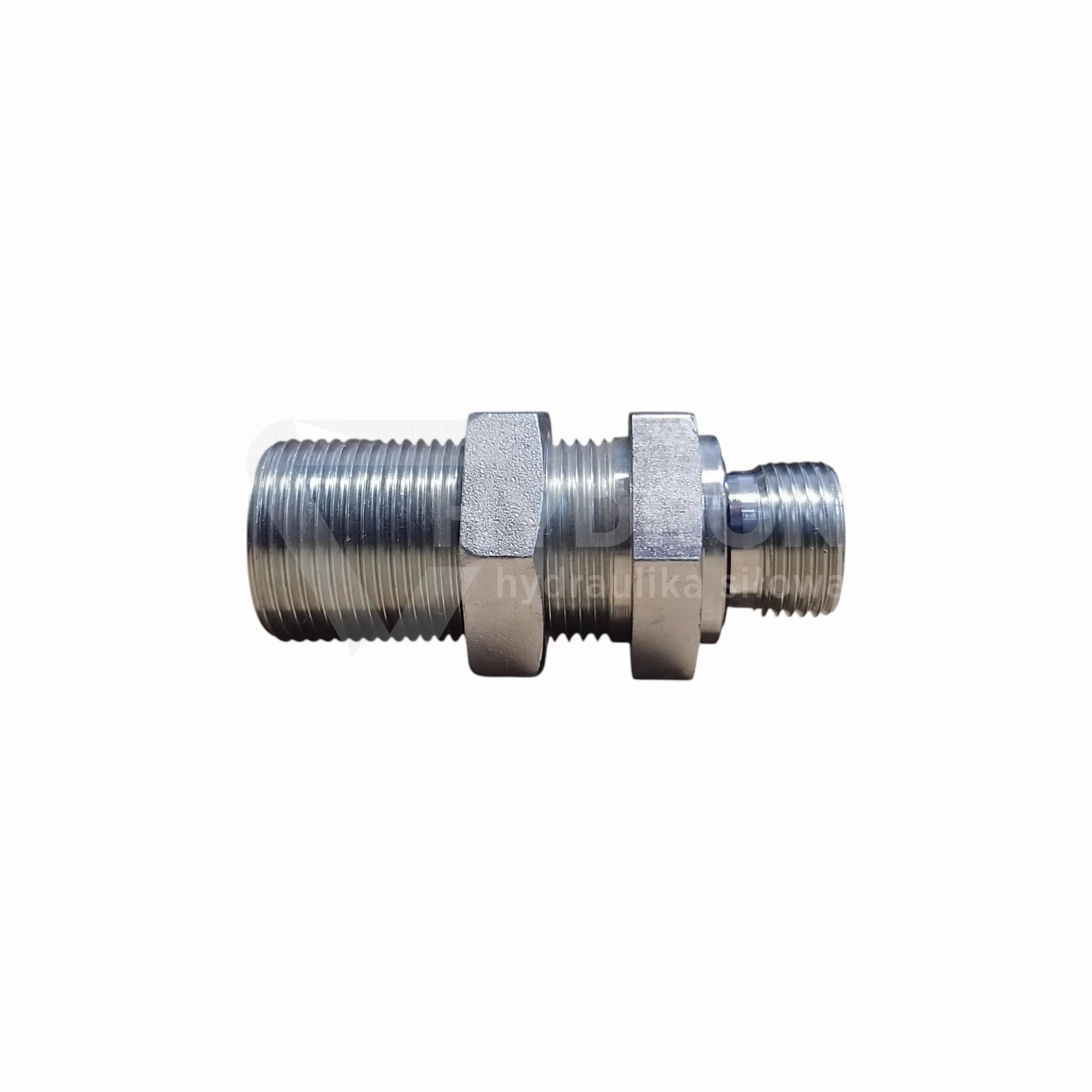

Złączka grodziowa 3/8"ED / M18x1,5 12L

Złączka grodziowa 3/8"ED / M18x1,5 12L jest elementem przyłączeniowym do hydrauliki siłowej, przeznaczonym do wykonania przejścia przez gródź, panel, płytę montażową albo element konstrukcyjny maszyny. Produkt łączy stronę calową 3/8" BSP z uszczelnieniem elastomerowym ED oraz stronę metryczną M18x1,5 w serii 12L. Złączka pracuje przy ciśnieniu do 315 bar i temperaturze od -20°C do +120°C. Wykonanie ze stali automatowej zabezpieczonej ocynkiem w pasywacji białej sprawia, że element może być stosowany w typowych instalacjach hydraulicznych maszyn rolniczych, budowlanych, przemysłowych i serwisowych.

• Produkt: złączka grodziowa 3/8"ED / M18x1,5 12L
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Gwint 1: 3/8" BSP
• Wymiar gwintu 1: 16,3-16,6 mm zewnętrznie / 14,9-15,4 mm wewnętrznie
• Gwint 2: M18x1,5
• Wymiar gwintu 2: 17,6-17,9 mm zewnętrznie / 16,2-16,6 mm wewnętrznie
• Seria metryczna: 12L
• Gwint mniejszy: 3/8" BSP
• Gwint większy: M18x1,5
• Ciśnienie pracy: 315 bar
• Temperatura pracy: od -20°C do +120°C
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Materiał: stal automatowa
• Oznaczenie wg Vitillo: APPME12LMG06EL.1
• Oznaczenie wg Cast: 104907.1
• Kod produktu: ZN-141-1 M18/3/8
• Kod kreskowy EAN: 200000003630

Złączka grodziowa 3/8"ED / M18x1,5 12L do przejścia przez panel

Złączka grodziowa 3/8"ED / M18x1,5 12L jest stosowana wtedy, gdy przewód hydrauliczny, rurę lub punkt przyłączeniowy trzeba przeprowadzić przez ściankę maszyny i jednocześnie ustabilizować miejsce połączenia. Taki montaż występuje przy panelach, grodziach, osłonach, ramach, płytach montażowych i konstrukcjach, gdzie przewód nie powinien swobodnie pracować na samym gwincie. Złączka grodziowa pozwala uporządkować trasę przewodu po obu stronach przegrody i ograniczyć naprężenia w punkcie przejścia. Podobne elementy można dobrać w kategorii złączki grodziowe calowo-metryczne BSP/M.

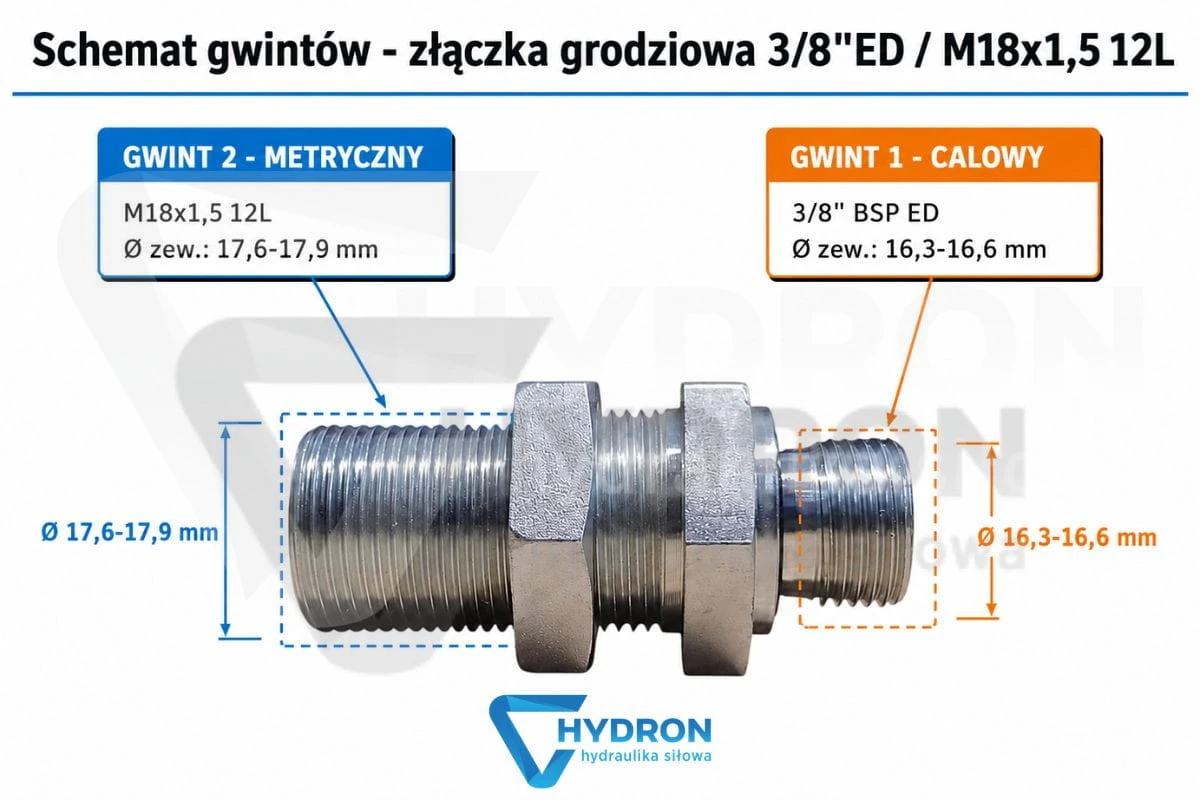

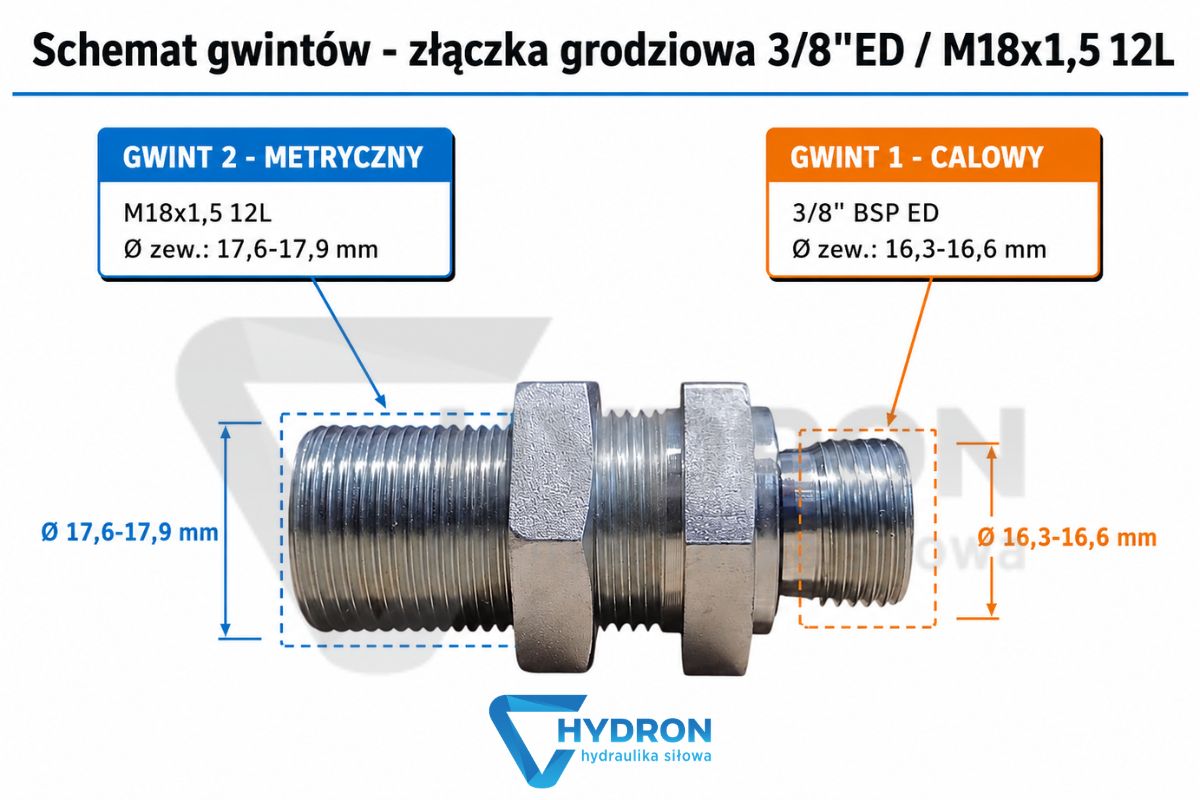

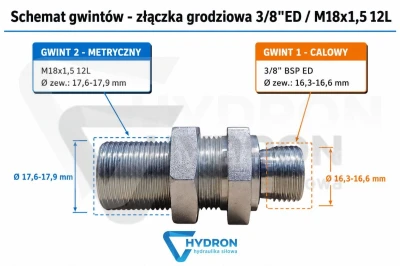

Gwint 3/8" BSP z uszczelnieniem ED i gwint M18x1,5

W tej złączce występują dwa różne standardy połączenia. Strona 3/8" BSP jest gwintem calowym rurowym z uszczelnieniem elastomerowym ED, natomiast strona M18x1,5 należy do metrycznej serii 12L. Przy doborze nie należy kierować się samym wyglądem elementu ani przybliżoną średnicą mierzoną suwmiarką. Gwint mniejszy to 3/8" BSP, a gwint większy to M18x1,5. Różnica między nimi jest wyraźna, ale w serwisie maszyn nadal łatwo pomylić stronę calową z metryczną, szczególnie gdy stary element jest zabrudzony, skorodowany albo ma nieczytelne oznaczenia.

Kiedy stosować złączkę grodziową 3/8"ED / M18x1,5 12L

Ten produkt stosuje się w instalacjach, w których potrzebne jest przejście przez gródź i połączenie strony 3/8" BSP ze stroną metryczną M18x1,5 12L. Złączka może być użyta przy naprawie uszkodzonego przejścia w maszynie, modernizacji instalacji, wykonaniu nowego punktu przyłączeniowego albo uporządkowaniu przewodów prowadzonych przez panel. Jeżeli układ nie wymaga strony BSP i ma pracować wyłącznie w metryce, można porównać ten produkt z elementem złączka grodziowa M18x1,5 12L. Pozwala to uniknąć niepotrzebnych przejść gwintowych i przypadkowych redukcji.

Seria 12L i znaczenie poprawnego doboru strony metrycznej

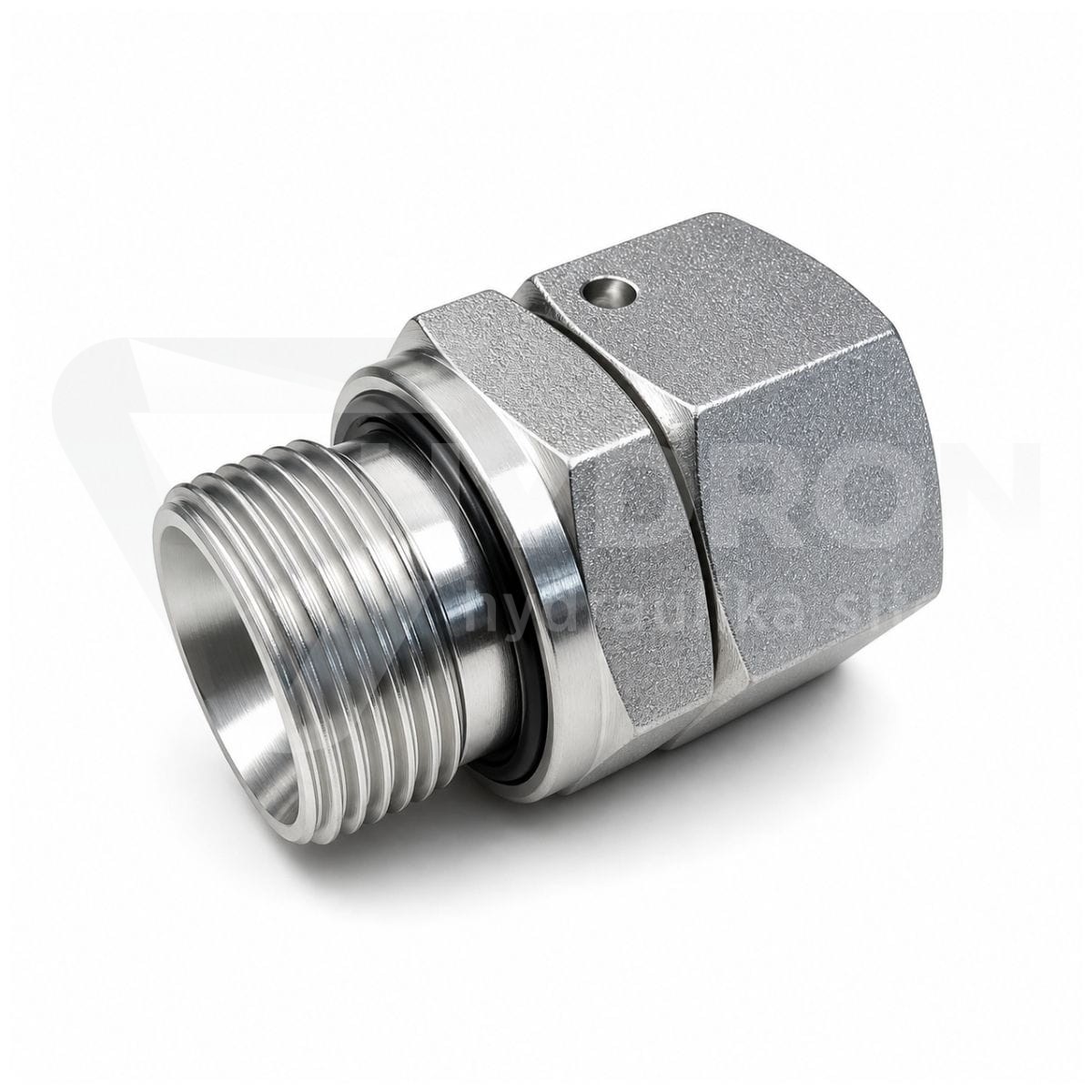

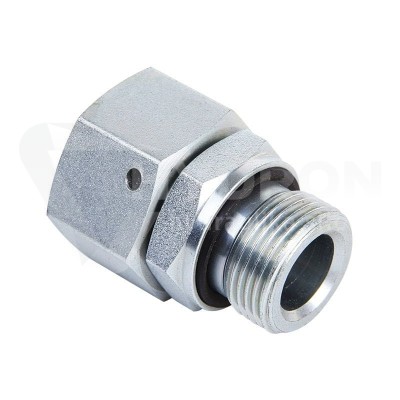

Oznaczenie 12L informuje, że strona metryczna pracuje w lekkiej serii połączeń hydraulicznych. Nie wystarczy więc sprawdzić samego gwintu M18x1,5. Trzeba potwierdzić również serię 12L oraz element współpracujący. W praktyce ten sam gwint metryczny może występować w różnych konfiguracjach połączeń, a błędne dobranie serii może powodować brak szczelności, niewłaściwe dociśnięcie elementu albo konieczność ponownego demontażu przewodu. Przy budowie układu po stronie metrycznej można dobrać także elementy z tej samej rodziny wymiarowej, na przykład złączkę AB M18x1,5 12L, jeżeli taki układ połączenia odpowiada montowanej instalacji.

Czego nie mylić ze złączką grodziową BSP/M

Złączka grodziowa 3/8"ED / M18x1,5 12L nie jest zwykłą mufą, prostą redukcją ani uniwersalną przyłączką do dowolnego gniazda. Jej głównym zadaniem jest stabilne przeprowadzenie połączenia przez przegrodę. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, siłownika, zaworu albo rozdzielacza, trzeba sprawdzić, czy dany korpus wymaga przyłączki z konkretnym typem uszczelnienia. W takim przypadku właściwszy może być produkt z grupy przyłączki proste hydrauliczne, a nie złączka grodziowa stosowana poza swoim przeznaczeniem.

Błędy przy doborze gwintu 3/8" BSP i M18x1,5

Najczęstszy błąd polega na pomyleniu 3/8" BSP z innym gwintem calowym albo na dobraniu złączki wyłącznie po średnicy zewnętrznej. Drugi problem dotyczy strony metrycznej. Użytkownik sprawdza gwint M18x1,5, ale pomija serię 12L i sposób połączenia z elementem współpracującym. Trzeci błąd pojawia się przy samym montażu w grodzi. Jeżeli przewód po dokręceniu jest zbyt krótki, skręcony albo stale napina złączkę, naprężenia będą przenosiły się na gwint i powierzchnie uszczelniające. Wtedy nawet poprawnie dobrany element może po czasie zacząć przeciekać.

Skutki nieprawidłowego montażu złączki grodziowej

Źle dobrana albo źle zamontowana złączka grodziowa może powodować wycieki oleju po stronie BSP lub metrycznej, spadek ciśnienia roboczego, uszkodzenie gwintu i konieczność ponownego demontażu przewodu. Nadmierne dokręcanie nie powinno być traktowane jako naprawa błędnego doboru. Może uszkodzić gwint, zdeformować element współpracujący albo pogorszyć szczelność. Przy powtarzających się wyciekach warto sprawdzić nie tylko samą złączkę, ale też ciśnienie układu za pomocą manometrów hydraulicznych oraz stan przewodu po obu stronach przejścia grodziowego.

Montaż przez gródź, ramę lub płytę konstrukcyjną

Przy montażu złączki grodziowej trzeba przygotować otwór w taki sposób, aby element był osadzony stabilnie i nie pracował razem z przewodem. Ważny jest dostęp do nakrętki mocującej, miejsce na dokręcenie połączenia oraz prawidłowe ustawienie przewodu po obu stronach przegrody. Złączka nie powinna kompensować błędnej długości węża ani wymuszać nienaturalnego ustawienia przewodu. W maszynach roboczych warto zwrócić uwagę na krawędzie otworu, możliwe ocieranie przewodu i dostęp serwisowy. Jeżeli przewód przechodzi blisko konstrukcji, można zastosować osłony spiralne na węże hydrauliczne, które ograniczają ryzyko przetarcia.

Dobór przewodu hydraulicznego do złączki grodziowej 12L

Złączka grodziowa jest tylko jednym elementem kompletnego układu. Po obu stronach należy dobrać przewód, końcówkę, przyłączkę lub rurę zgodną z gwintem i sposobem uszczelnienia. Przy przewodach elastycznych trzeba sprawdzić średnicę DN, długość przewodu, typ końcówki oraz ustawienie końcówek kątowych. Jeżeli przewód ma być wykonany pod konkretną maszynę, można zamówić przewody hydrauliczne na wymiar. Dobrze dobrany przewód nie powinien ciągnąć złączki, skręcać się po montażu ani pracować na zbyt małym promieniu gięcia.

Zastosowanie w maszynach rolniczych, budowlanych i przemysłowych

Złączka grodziowa 3/8"ED / M18x1,5 12L może być stosowana w maszynach rolniczych, budowlanych, komunalnych, leśnych, przemysłowych i warsztatowych. Sprawdza się przy przeprowadzaniu przewodów przez panele sterujące, ramy, osłony, przegrody i płyty montażowe. W praktyce jest przydatna przy naprawie instalacji, gdy stary element jest uszkodzony mechanicznie, nieszczelny albo skorodowany. Przy projektowaniu nowego układu pomaga uporządkować trasę przewodu i oddzielić jedną stronę maszyny od drugiej w przewidywalny, serwisowalny sposób.

Mocowanie przewodów przy przejściu grodziowym

Przejście grodziowe powinno być odciążone od pracy przewodu. Jeżeli przewód porusza się razem z maszyną, drgania mogą stopniowo luzować połączenie albo obciążać gwint. Przy dłuższych odcinkach instalacji warto stosować uchwyty i obejmy do rur oraz przewodów, które stabilizują linię i zmniejszają naprężenia na złączce grodziowej. W instalacjach rurowych znaczenie ma również prawidłowe prowadzenie rury po konstrukcji, bez wymuszania położenia na gwintach i bez punktowego obciążania przejścia.

Elementy powiązane z gwintem M18x1,5 12L

Przy naprawie lub budowie przejścia grodziowego często potrzebne są również inne elementy z tej samej grupy wymiarowej. W układach metrycznych można zastosować złączkę grodziową M18x1,5 12L, a przy zmianie kierunku prowadzenia instalacji pomocna może być złączka kolankowa grodziowa M18x1,5 12L. Jeżeli instalacja wymaga prostego przyłączenia korpusowego w tym samym rozmiarze, warto porównać także przyłączkę prostą ED M18x1,5/M18x1,5 12L. Dobór sąsiednich wariantów pomaga ograniczyć liczbę przypadkowych redukcji i lepiej dopasować układ do rzeczywistego miejsca montażu.

Odpowiedniki i identyfikacja części

Na karcie produktu podano oznaczenie wg Vitillo APPME12LMG06EL.1 oraz oznaczenie wg Cast 104907.1. Takie informacje są przydatne przy identyfikacji części zdemontowanej z maszyny, porównywaniu katalogów lub zamianie uszkodzonego elementu na nowy. Mimo zgodnych oznaczeń zawsze należy potwierdzić gwint 3/8" BSP, gwint M18x1,5, serię 12L, ciśnienie pracy i typ połączenia grodziowego. W hydraulice siłowej podobny wygląd części nie gwarantuje zgodności montażowej.

Wsparcie techniczne Hydron przy doborze złączek grodziowych

Hydron dostarcza złączki grodziowe, przewody, końcówki, przyłączki, rury, osłony i elementy mocujące dla serwisów, firm utrzymania ruchu, warsztatów oraz użytkowników maszyn roboczych. Przy doborze złączki grodziowej 3/8"ED / M18x1,5 12L warto podać gwint calowy, gwint metryczny, średnicę przewodu lub rury, miejsce montażu, ciśnienie pracy oraz sposób przejścia przez gródź. Takie informacje pozwalają szybciej ocenić, czy właściwy będzie ten wariant, złączka grodziowa metryczna, przyłączka ED, wersja BSP/M czy inny element do połączeń panelowych.

Faq

Czy złączka grodziowa 3/8"ED / M18x1,5 12L służy do przejścia przez ściankę?

Tak. Produkt jest przeznaczony jako złączka grodziowa, czyli element do przeprowadzenia połączenia przez gródź, panel, płytę albo element konstrukcyjny maszyny.

Jakie gwinty ma złączka grodziowa 3/8"ED / M18x1,5 12L?

Złączka ma gwint 3/8" BSP oraz gwint M18x1,5 w serii 12L.

Który gwint jest większy w tej złączce?

Gwint większy to M18x1,5, a gwint mniejszy to 3/8" BSP. Przed montażem trzeba sprawdzić oba standardy, ponieważ produkt łączy gwint calowy z metrycznym.

Jakie ciśnienie pracy ma ta złączka grodziowa?

Ciśnienie pracy wynosi 315 bar. Pozostałe elementy instalacji również muszą być dobrane do wymaganego ciśnienia roboczego.

Co oznacza ED przy gwincie 3/8" BSP?

ED oznacza uszczelnienie elastomerowe. W tym produkcie opis źródłowy wskazuje przyłącze grodziowe z gwintem BSP z uszczelnieniem elastomerowym.

Czy złączkę 3/8"ED / M18x1,5 12L można stosować jako zwykłą redukcję?

Nie należy traktować jej jako przypadkowej redukcji. Jest to złączka grodziowa, czyli element przeznaczony do montażu przez przegrodę. Jeżeli potrzebna jest zwykła redukcja lub przyłączka korpusowa, trzeba dobrać inny typ elementu.

Co sprawdzić przed zakupem tej złączki?

Przed zakupem należy sprawdzić gwint 3/8" BSP, gwint M18x1,5, serię 12L, ciśnienie pracy, sposób uszczelnienia oraz miejsce montażu w grodzi lub panelu maszyny.
