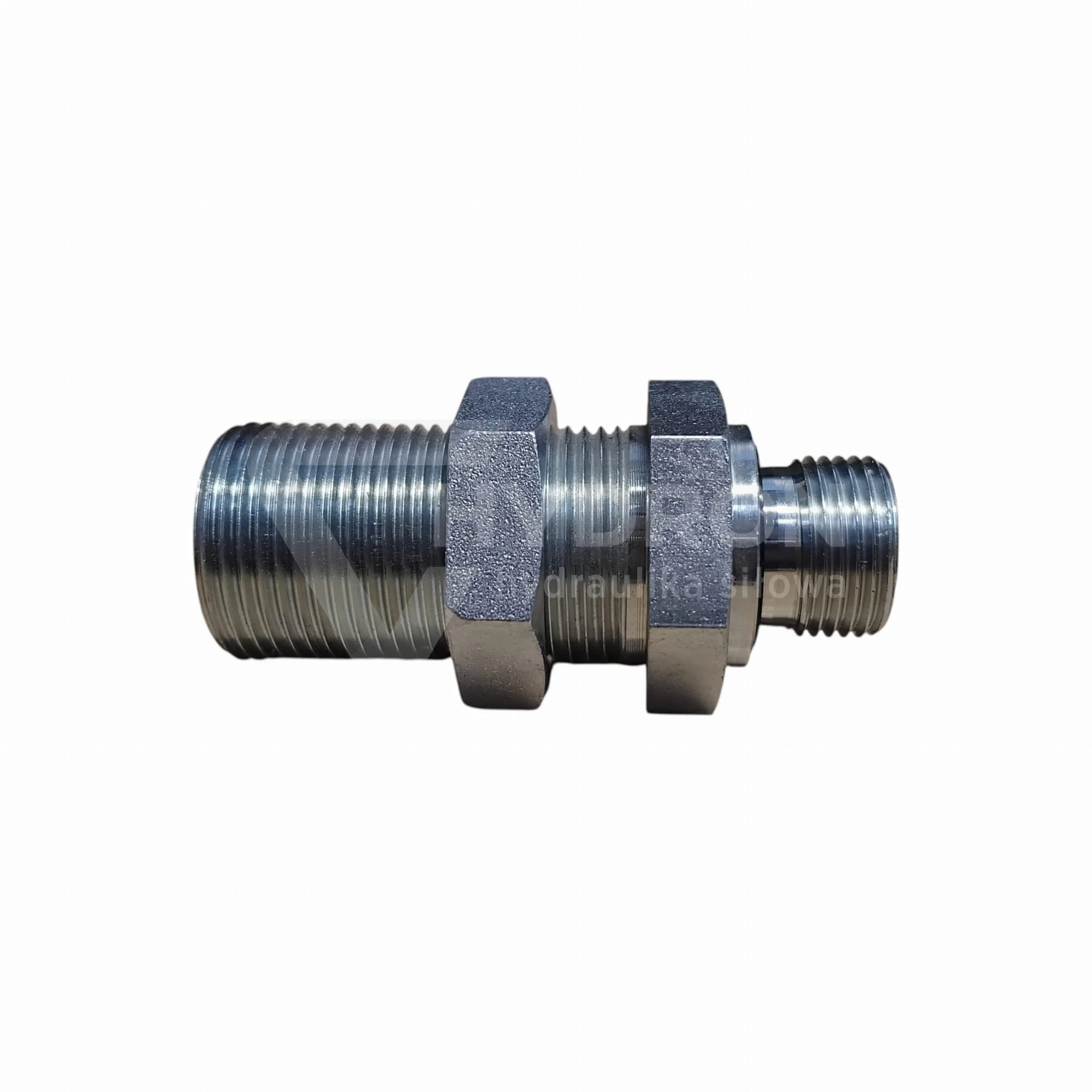

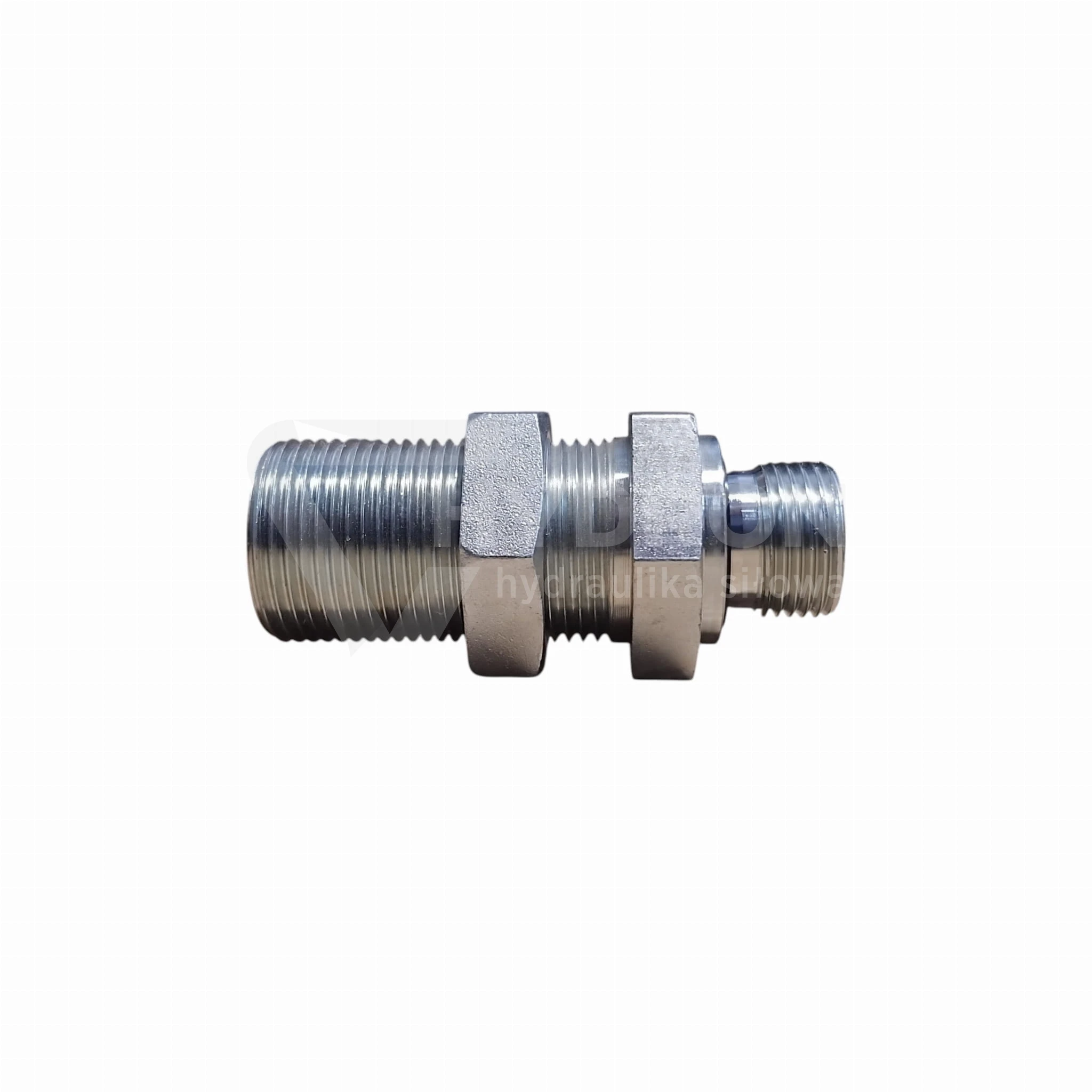

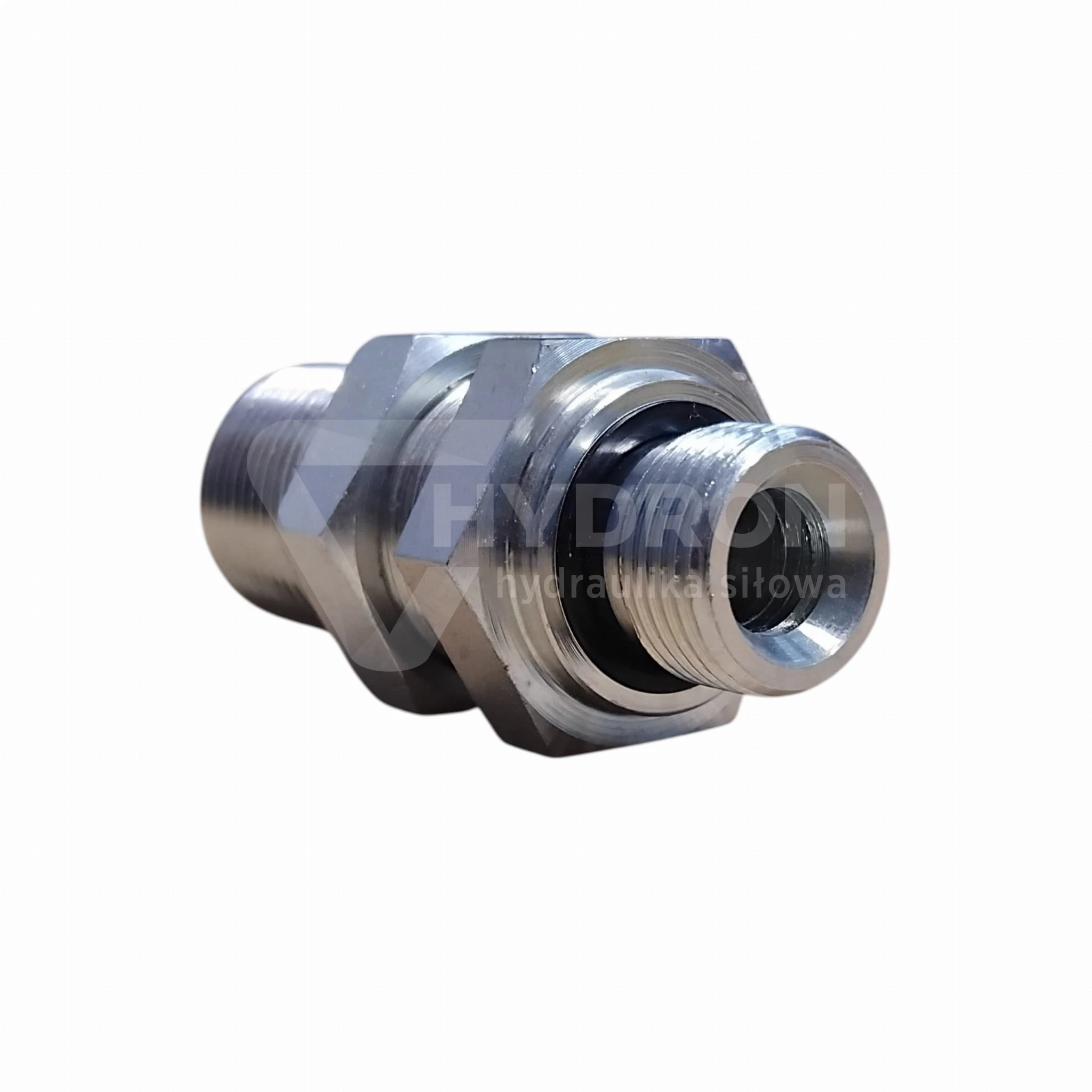

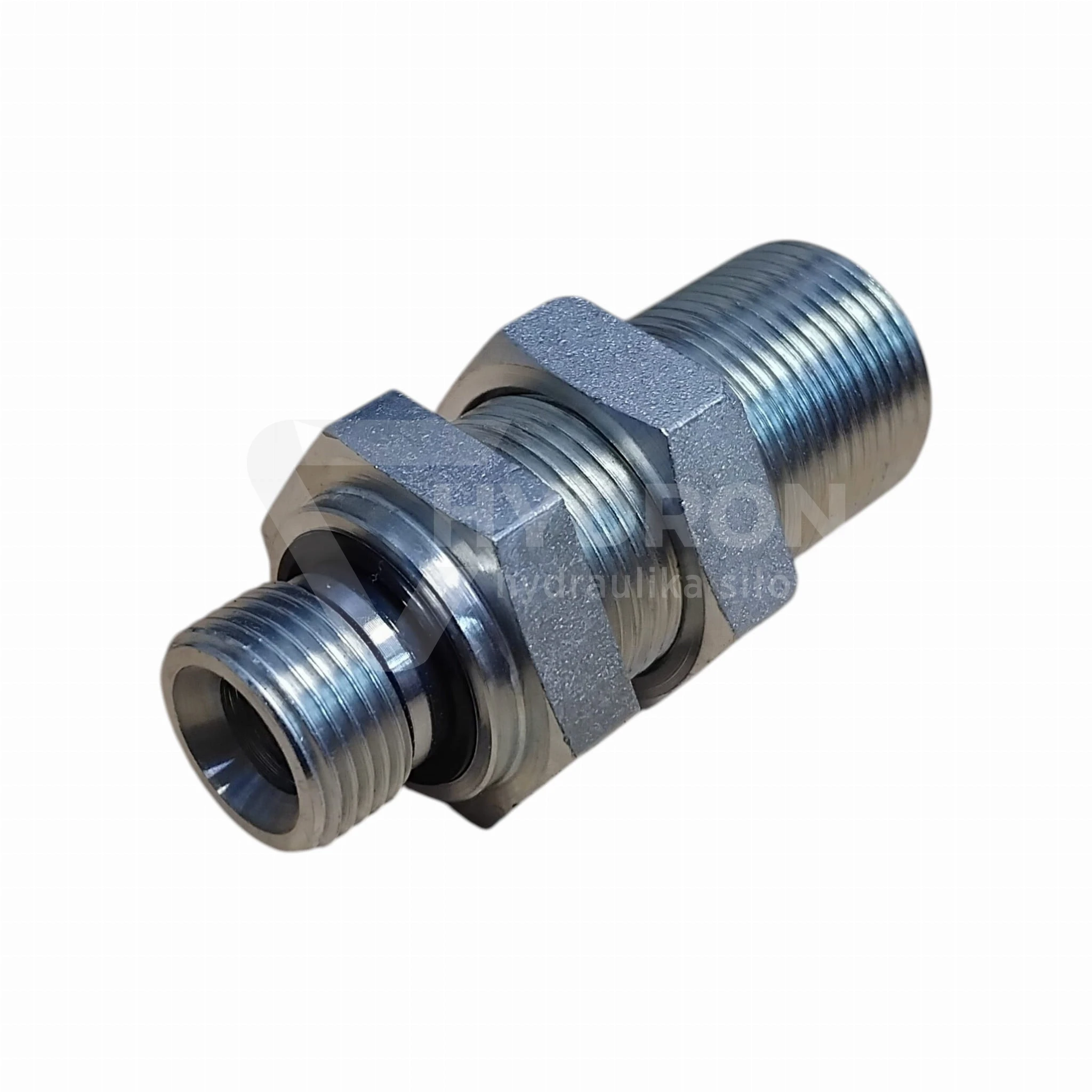

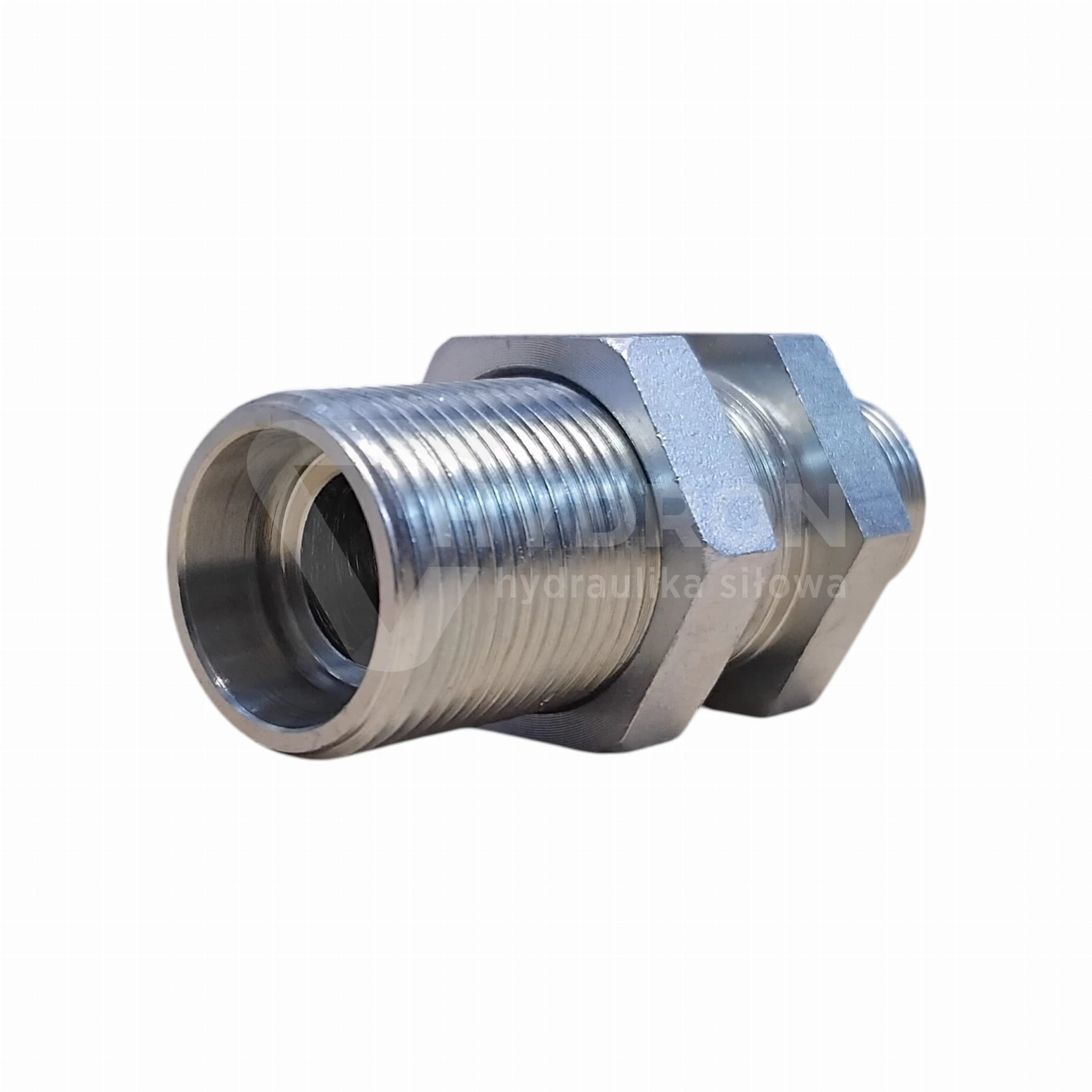

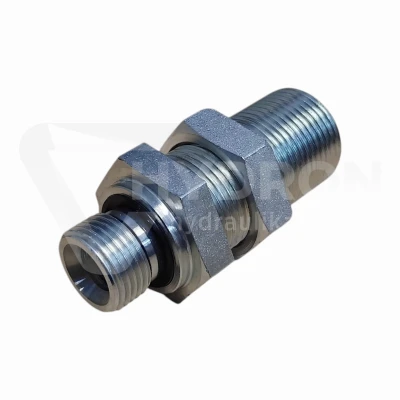

Złączka grodziowa 3/4"ED / M26x1,5 18L

Złączka grodziowa 3/4"ED / M26x1,5 18L służy do wykonania stałego przejścia hydraulicznego przez gródź, panel, płytę montażową albo element konstrukcyjny maszyny. Produkt łączy stronę calową 3/4" BSP z gwintem metrycznym M26x1,5 w serii 18L. Taki układ stosuje się wtedy, gdy instalacja hydrauliczna musi przejść przez przegrodę i jednocześnie zachować sztywne, uporządkowane miejsce podłączenia przewodu lub rury. Złączka pracuje przy ciśnieniu do 315 bar i temperaturze od -20°C do +120°C, dlatego może być stosowana w typowych układach hydrauliki siłowej maszyn rolniczych, budowlanych, komunalnych i przemysłowych.

• Produkt: złączka grodziowa 3/4"ED / M26x1,5 18L
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Gwint 1: 3/4" BSP
• Wymiar gwintu 1: 26,1-26,4 mm zewnętrznie / 24,1-24,5 mm wewnętrznie
• Gwint 2: M26x1,5
• Wymiar gwintu 2: 25,6-25,9 mm zewnętrznie / 24,2-24,6 mm wewnętrznie
• Seria metryczna: 18L
• Gwint większy: 3/4" BSP
• Gwint mniejszy: M26x1,5
• Ciśnienie pracy: 315 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Kod produktu: ZN-141-1 M26/3/4
• Kod kreskowy EAN: 0200000003654

Przejście grodziowe 3/4"ED / M26x1,5 18L w instalacji hydraulicznej

Ta złączka jest przeznaczona do miejsca, w którym przewód hydrauliczny nie powinien być prowadzony luźno przez otwór w konstrukcji. Przejście grodziowe pozwala zamocować punkt przyłączeniowy w panelu lub płycie, a następnie podłączyć przewód po obu stronach w kontrolowany sposób. W praktyce ma to znaczenie przy maszynach, gdzie instalacja przechodzi przez ramę, obudowę, wspornik lub płytę montażową. Dobrze dobrana złączka grodziowa ogranicza ruch przewodu, porządkuje układ i ułatwia późniejszy serwis. Podobne elementy znajdują się w kategorii złączki grodziowe calowo-metryczne BSP/M.

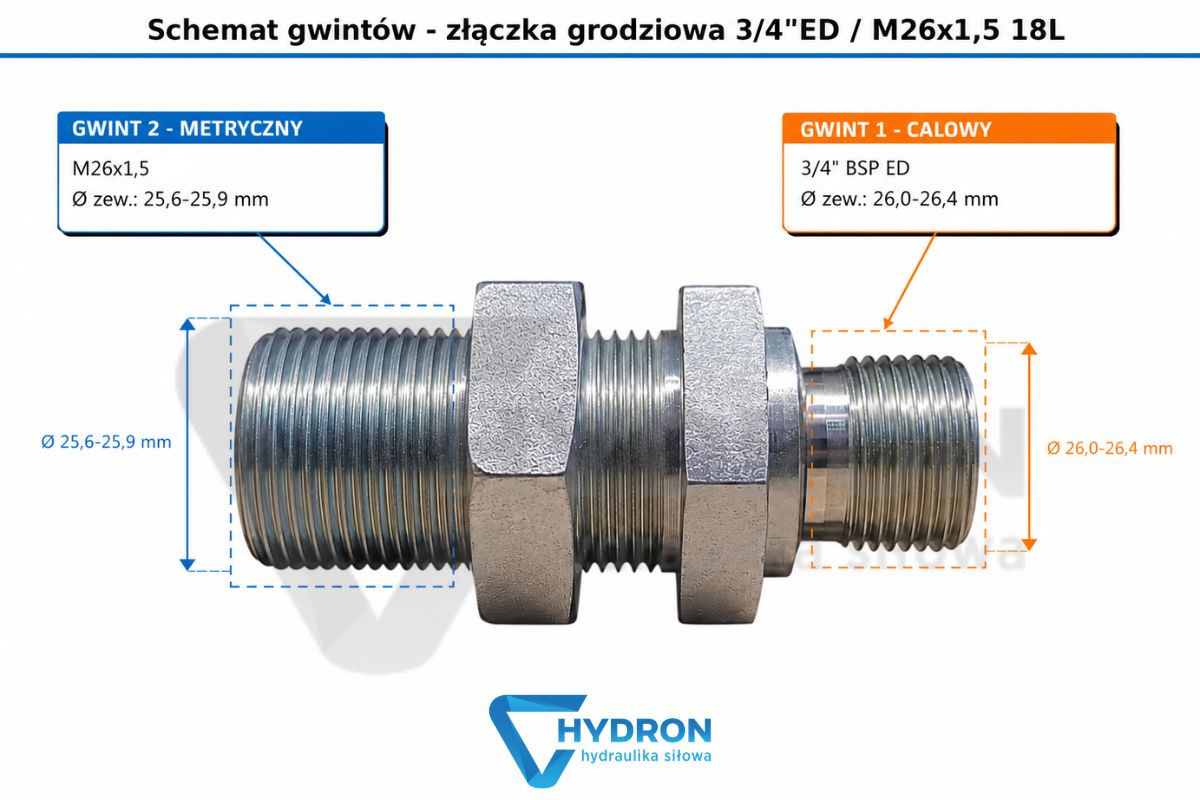

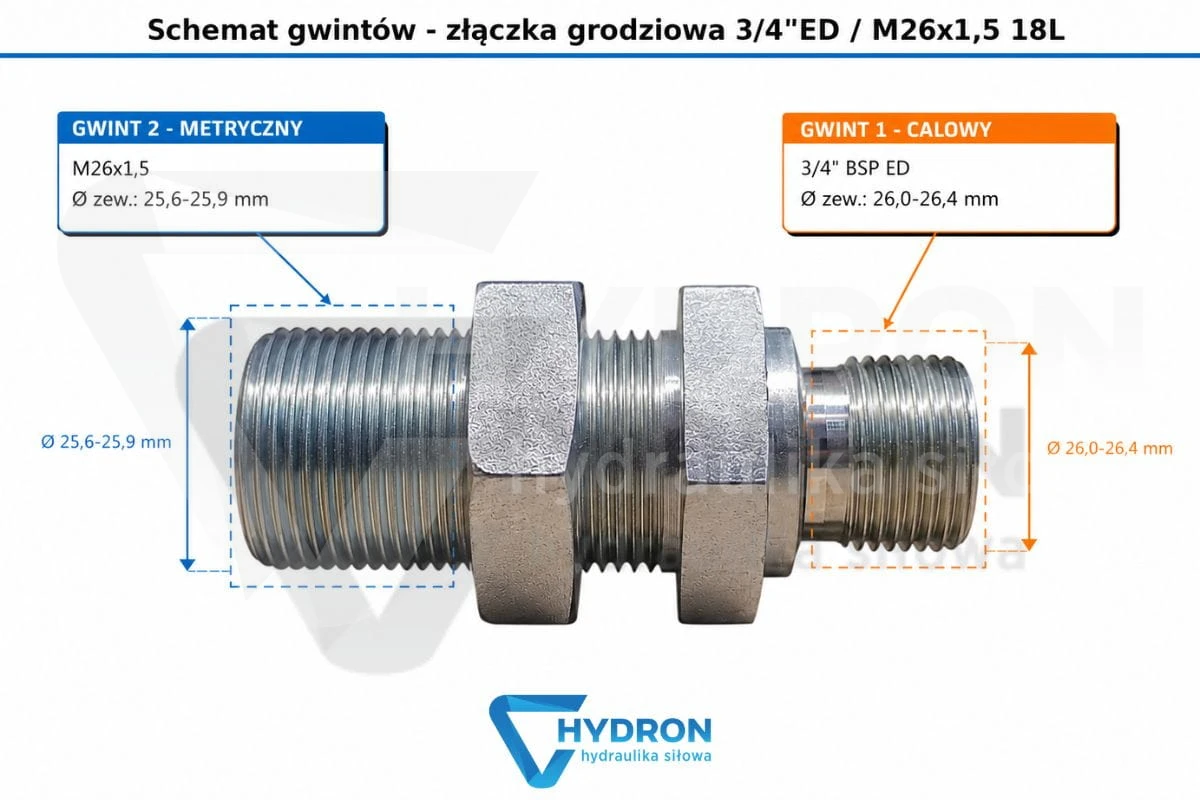

Różnica między gwintem 3/4" BSP a M26x1,5

W tym produkcie występują dwa standardy gwintów, które są do siebie dość bliskie wymiarowo. Strona 3/4" BSP ma wymiar zewnętrzny około 26,1-26,4 mm, a strona M26x1,5 około 25,6-25,9 mm. To niewielka różnica, dlatego przy pracy serwisowej łatwo pomylić gwint calowy z metrycznym, szczególnie gdy stara złączka jest zabrudzona, skorodowana albo ma uszkodzony początek gwintu. W tej złączce gwint większy to 3/4" BSP, a gwint mniejszy to M26x1,5. Przed montażem trzeba sprawdzić nie tylko średnicę, ale także skok gwintu, serię 18L i typ uszczelnienia po stronie BSP.

Seria 18L po stronie metrycznej

Oznaczenie 18L wskazuje lekką serię połączenia metrycznego. Nie oznacza to jednak, że element można dobierać wyłącznie po gwincie M26x1,5. W hydraulice siłowej znaczenie ma pełny układ połączenia: gwint, seria, stożek, nakrętka, rura lub końcówka przewodu. Jeżeli po stronie metrycznej instalacja opiera się na rurze 18L, do kompletacji mogą być potrzebne takie elementy jak nakrętka złączna M26x1,5 na rurkę 18L albo pierścień zacinający na rurkę 18L. Dobór całego zestawu jest ważniejszy niż sam zakup pojedynczej złączki.

Kiedy wybrać złączkę grodziową zamiast zwykłej redukcji

Złączka grodziowa 3/4"ED / M26x1,5 18L nie jest przypadkową redukcją gwintu. Jej przewagą jest możliwość zamocowania połączenia w przegrodzie. Jeżeli przewód przechodzi przez panel maszyny, złączka grodziowa stabilizuje punkt przejścia i zmniejsza ryzyko pracy przewodu bezpośrednio na gwincie. Zwykła redukcja może połączyć dwa gwinty, ale nie rozwiąże problemu mocowania w płycie. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, rozdzielacza, zaworu albo siłownika, trzeba dobrać przyłączkę do danego gniazda, na przykład z grupy przyłączki proste hydrauliczne.

Montaż w panelu bez skręcania przewodu

Przy montażu przejścia grodziowego trzeba najpierw ocenić miejsce pracy złączki. Otwór powinien pozwalać na stabilne osadzenie elementu, a przewód po obu stronach nie powinien ciągnąć złączki w bok. Jeżeli wąż jest zbyt krótki, prowadzony pod ostrym kątem albo skręcony po dokręceniu, obciążenie przenosi się na gwint i powierzchnię uszczelniającą. Wtedy wyciek może pojawić się nie od razu, lecz dopiero po kilku cyklach pracy maszyny. Przy przewodach wykonywanych na zamówienie warto dobrać przewody hydrauliczne na wymiar, aby długość i ustawienie końcówek nie wymuszały naprężeń.

Ciśnienie 315 bar a dobór pozostałych elementów

Ciśnienie pracy 315 bar dotyczy złączki, ale nie oznacza automatycznie, że cały odcinek instalacji może pracować z takim samym parametrem. Ograniczeniem zawsze będzie najsłabszy element układu: przewód, końcówka, rura, nakrętka, uszczelnienie albo element, do którego złączka zostanie podłączona. Przy wymianie złączki grodziowej warto sprawdzić cały fragment instalacji, szczególnie jeśli poprzedni element przeciekał, był dokręcany kilka razy albo pracował pod naprężeniem. Do kontroli ciśnienia w układzie można wykorzystać manometry hydrauliczne.

Typowe pomyłki przy doborze 3/4"ED / M26x1,5 18L

Najczęstsza pomyłka to założenie, że 3/4" BSP i M26x1,5 można rozpoznać bez dokładnego sprawdzenia. Druga pomyłka dotyczy serii 18L. Gwint M26x1,5 musi pasować nie tylko wymiarem, ale również systemem połączenia. Trzecia pomyłka to montaż złączki grodziowej w miejscu, w którym przewód pracuje pod kątem i stale obciąża panel. Takie błędy nie zawsze widać przy pierwszym skręceniu. Często ujawniają się dopiero po uruchomieniu maszyny, gdy pojawia się olej na gwincie albo przewód zaczyna drgać podczas pracy.

Ochrona przewodu przy przejściu przez konstrukcję

Przejście przez panel lub ramę maszyny często znajduje się blisko krawędzi, osłon i elementów ruchomych. Sama złączka grodziowa stabilizuje punkt połączenia, ale nie zabezpiecza całej trasy przewodu. Jeżeli przewód przechodzi w pobliżu konstrukcji, warto zadbać o ochronę przed przetarciem. W takich miejscach stosuje się osłony spiralne na węże hydrauliczne, które ograniczają kontakt przewodu z ostrą krawędzią lub elementem ramy. Przy rurach stalowych istotne jest natomiast podparcie instalacji w odpowiednich punktach.

Stabilizacja rur i przewodów po obu stronach grodzi

Złączka grodziowa nie powinna przenosić ciężaru przewodu ani kompensować źle poprowadzonej rury. Jeżeli instalacja jest długa, sztywna lub narażona na drgania, należy zaplanować dodatkowe punkty mocowania. W przypadku rur i przewodów dobrym rozwiązaniem są uchwyty i obejmy do rur oraz przewodów. Dzięki nim złączka pracuje jako punkt przejścia, a nie jako jedyne podparcie instalacji. To szczególnie ważne w maszynach mobilnych, które podczas pracy stale przenoszą wibracje na przewody i połączenia.

Dobór sąsiednich wariantów grodziowych

Jeżeli po demontażu starego elementu nie ma pewności co do wymiaru, warto porównać kilka zbliżonych produktów. W układach metrycznych przydatna może być złączka grodziowa M26x1,5 18L, a przy innych średnicach z tej samej grupy można sprawdzić także złączkę grodziową M22x1,5 15L lub złączkę grodziową M30x2 22L. Takie porównanie pomaga uniknąć doboru „na oko”, zwłaszcza gdy różnice między gwintami są niewielkie.

Wsparcie techniczne Hydron przy doborze grodziówek BSP/M

Przy złączkach grodziowych calowo-metrycznych najlepiej podać oba gwinty, serię metryczną, ciśnienie pracy, miejsce montażu oraz informację, czy złączka przechodzi przez panel, ramę czy płytę hydrauliczną. Hydron dostarcza złączki grodziowe, przyłączki, końcówki, przewody, rury i elementy mocujące do instalacji hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwy będzie wariant 3/4"ED / M26x1,5 18L, czy inna złączka BSP/M, warto zweryfikować wymiary przed zakupem. To ogranicza ryzyko przeróbek, zwrotów i ponownego rozbierania układu.

Faq

Czy złączka grodziowa 3/4"ED / M26x1,5 18L jest przeznaczona do montażu przez panel?

Tak. To złączka grodziowa, czyli element przeznaczony do wykonania stabilnego przejścia przez gródź, panel, płytę lub element konstrukcyjny maszyny.

Jakie gwinty ma złączka grodziowa 3/4"ED / M26x1,5 18L?

Produkt ma gwint 3/4" BSP oraz gwint metryczny M26x1,5 w serii 18L.

Który gwint jest większy w tej złączce?

Gwint większy to 3/4" BSP, a gwint mniejszy to M26x1,5. Różnica wymiarowa jest niewielka, dlatego przed montażem trzeba dokładnie sprawdzić oba standardy.

Jakie ciśnienie pracy ma ta złączka?

Ciśnienie pracy wynosi 315 bar. Cały układ musi być jednak dobrany do parametrów najsłabszego elementu instalacji.

Czy można stosować tę złączkę jako zwykłą redukcję?

Nie warto traktować jej jako zwykłej redukcji. To złączka grodziowa do montażu przez przegrodę. Jeżeli element ma być wkręcony w korpus pompy, zaworu lub rozdzielacza, trzeba dobrać odpowiednią przyłączkę korpusową.

Co sprawdzić przed zakupem złączki 3/4"ED / M26x1,5 18L?

Przed zakupem należy sprawdzić gwint 3/4" BSP, gwint M26x1,5, serię 18L, ciśnienie pracy, typ uszczelnienia oraz miejsce montażu w grodzi lub panelu maszyny.
