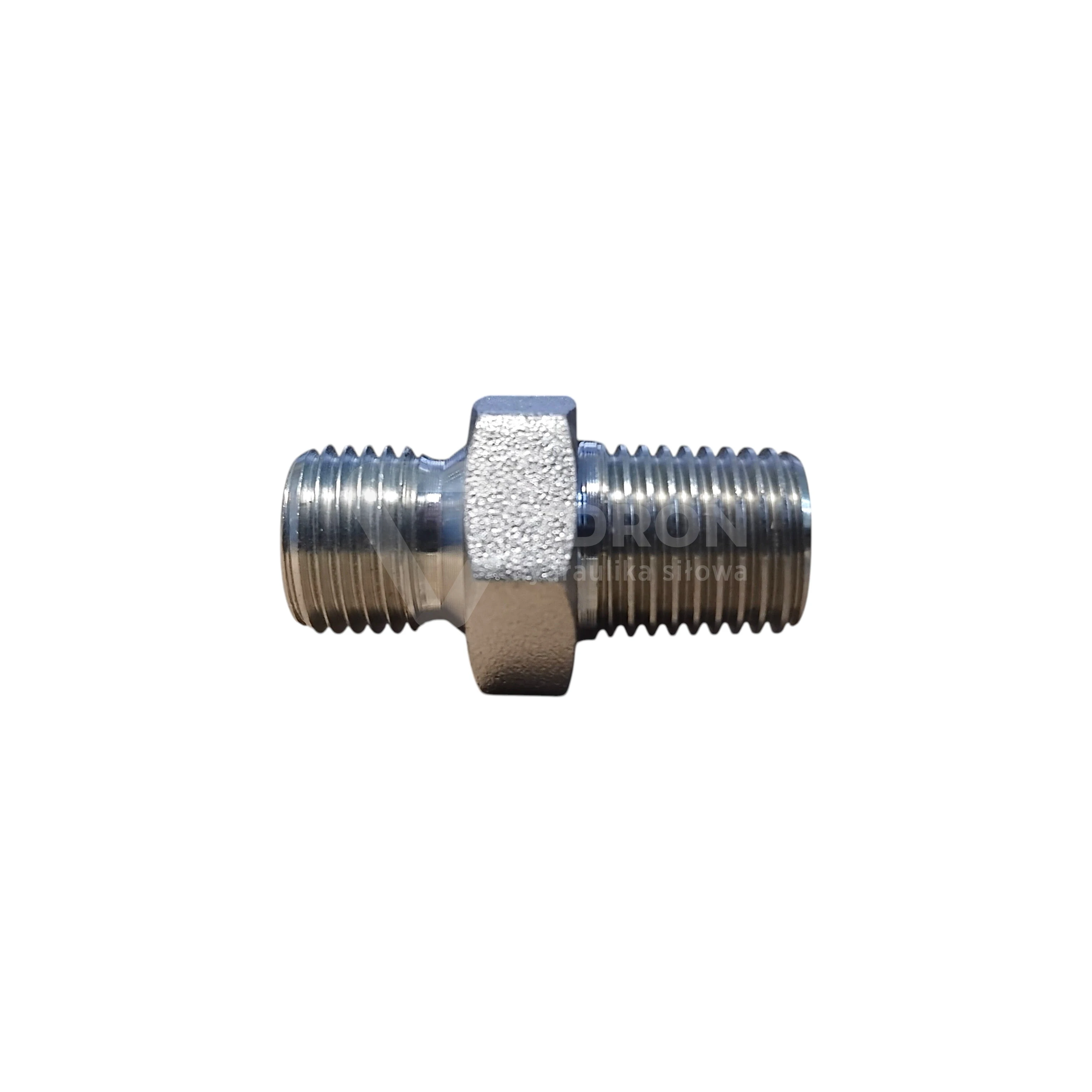

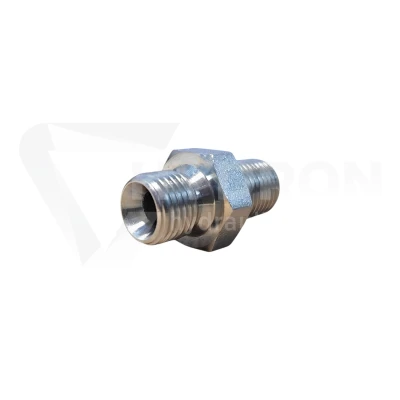

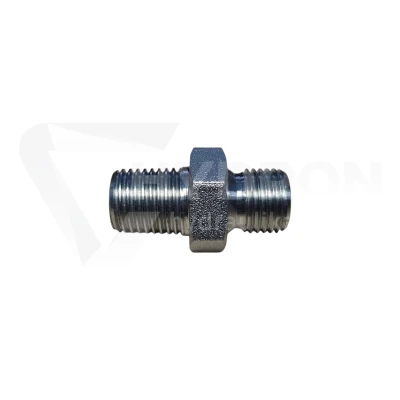

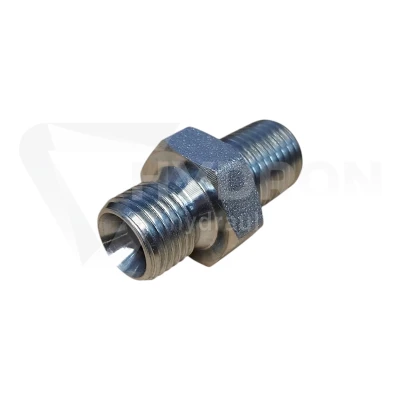

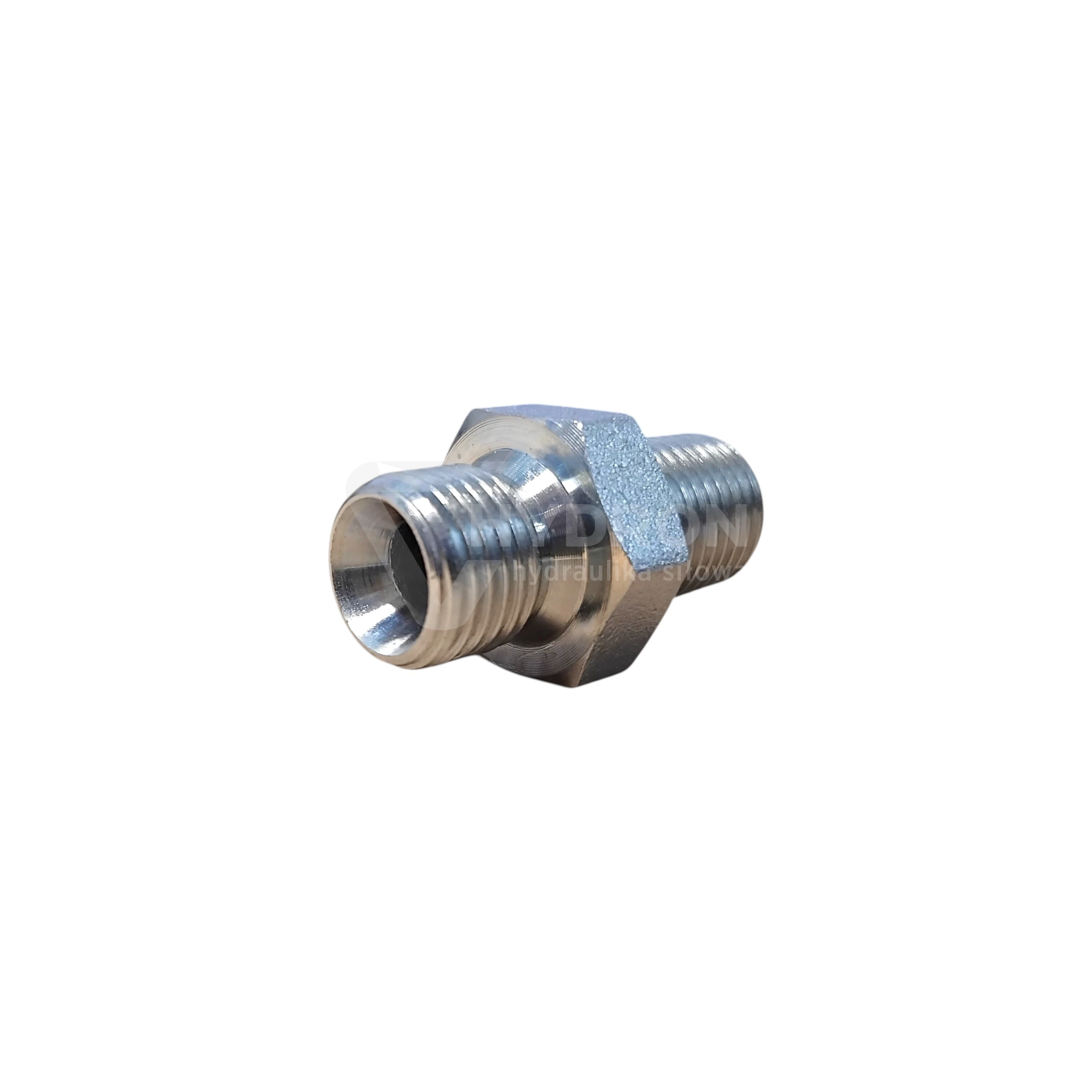

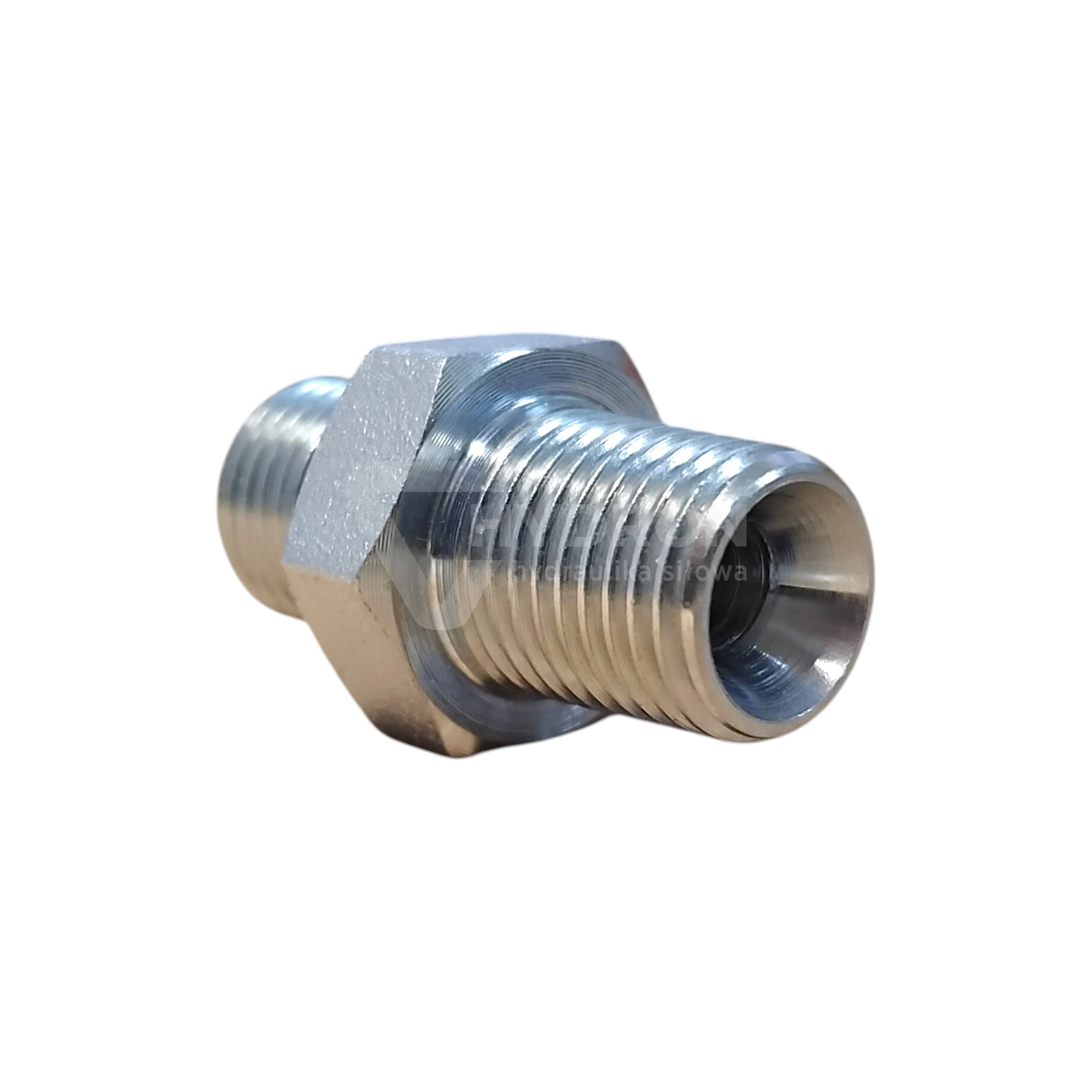

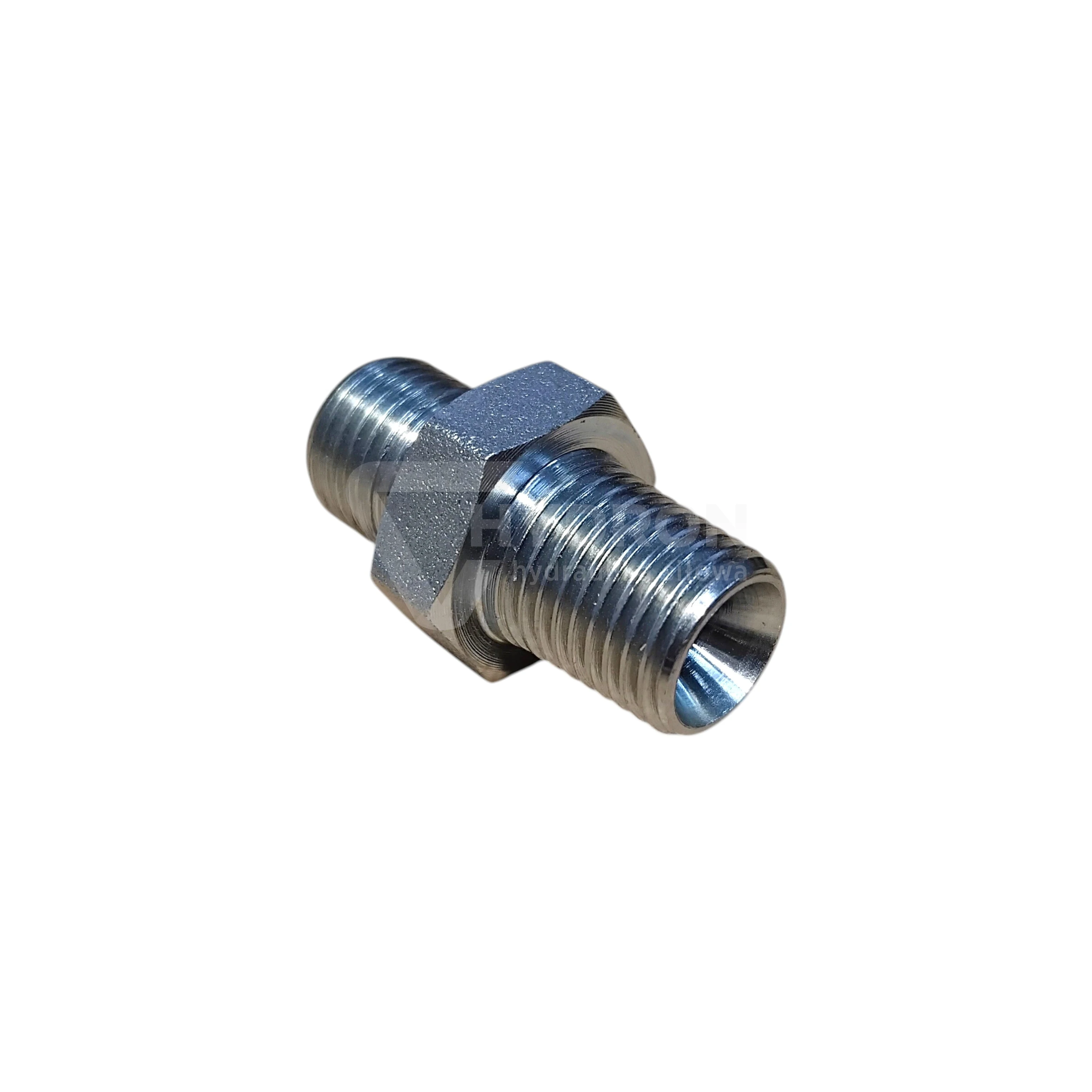

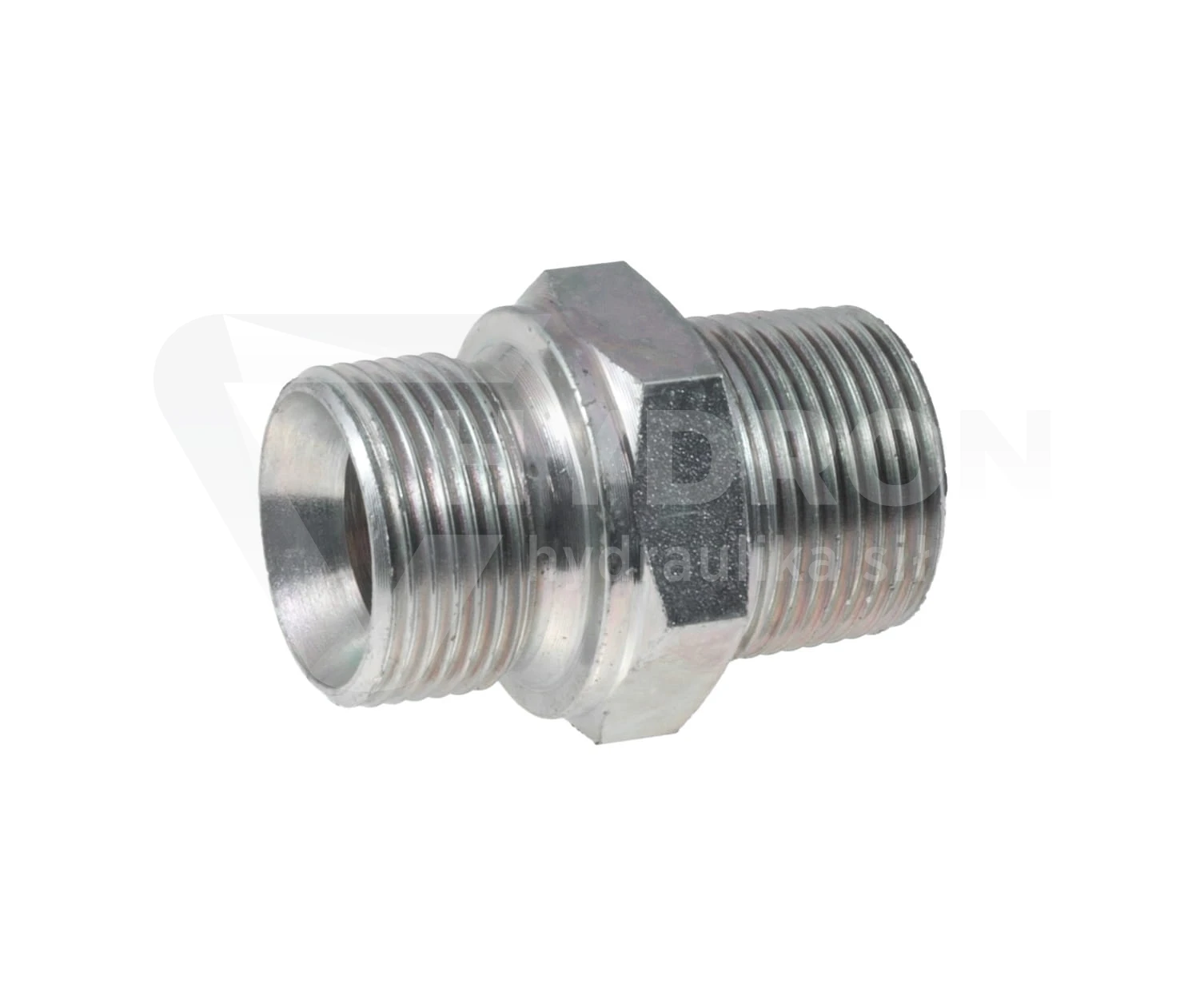

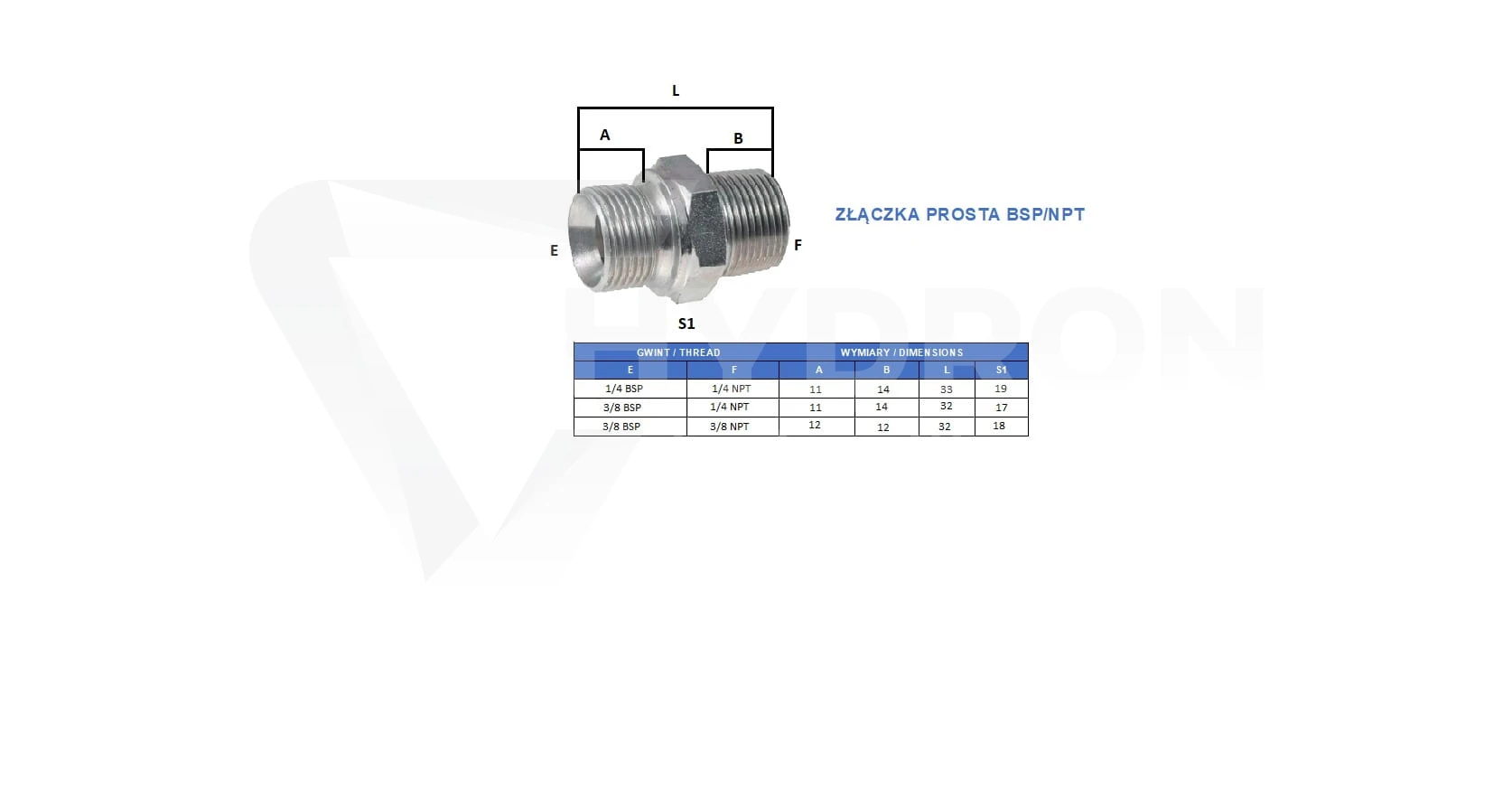

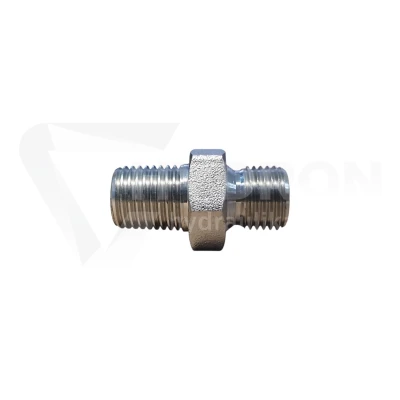

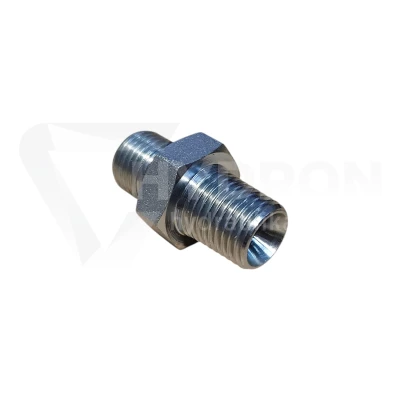

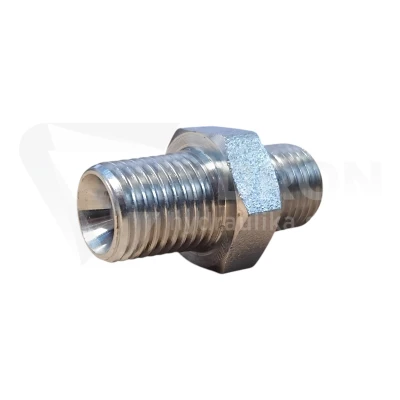

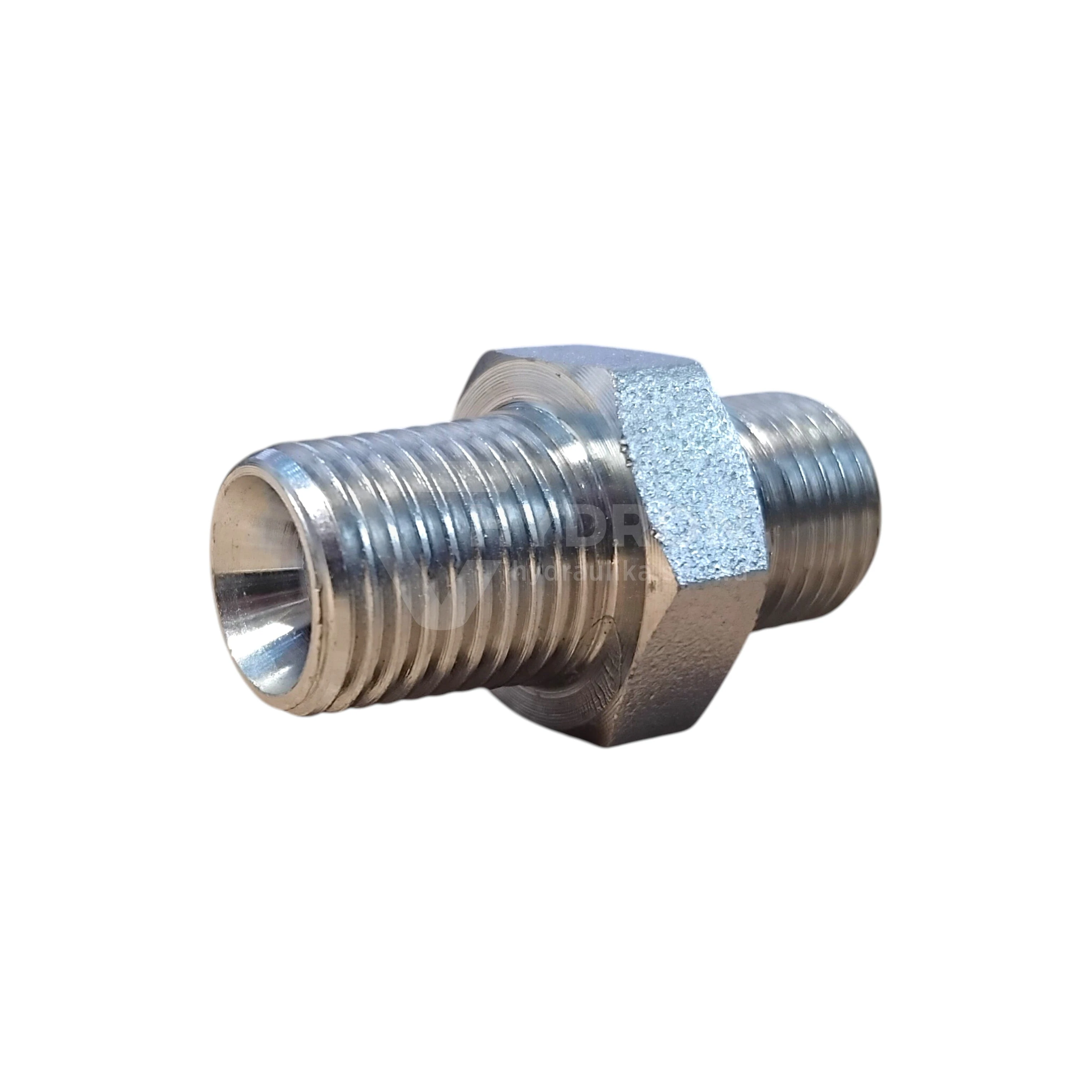

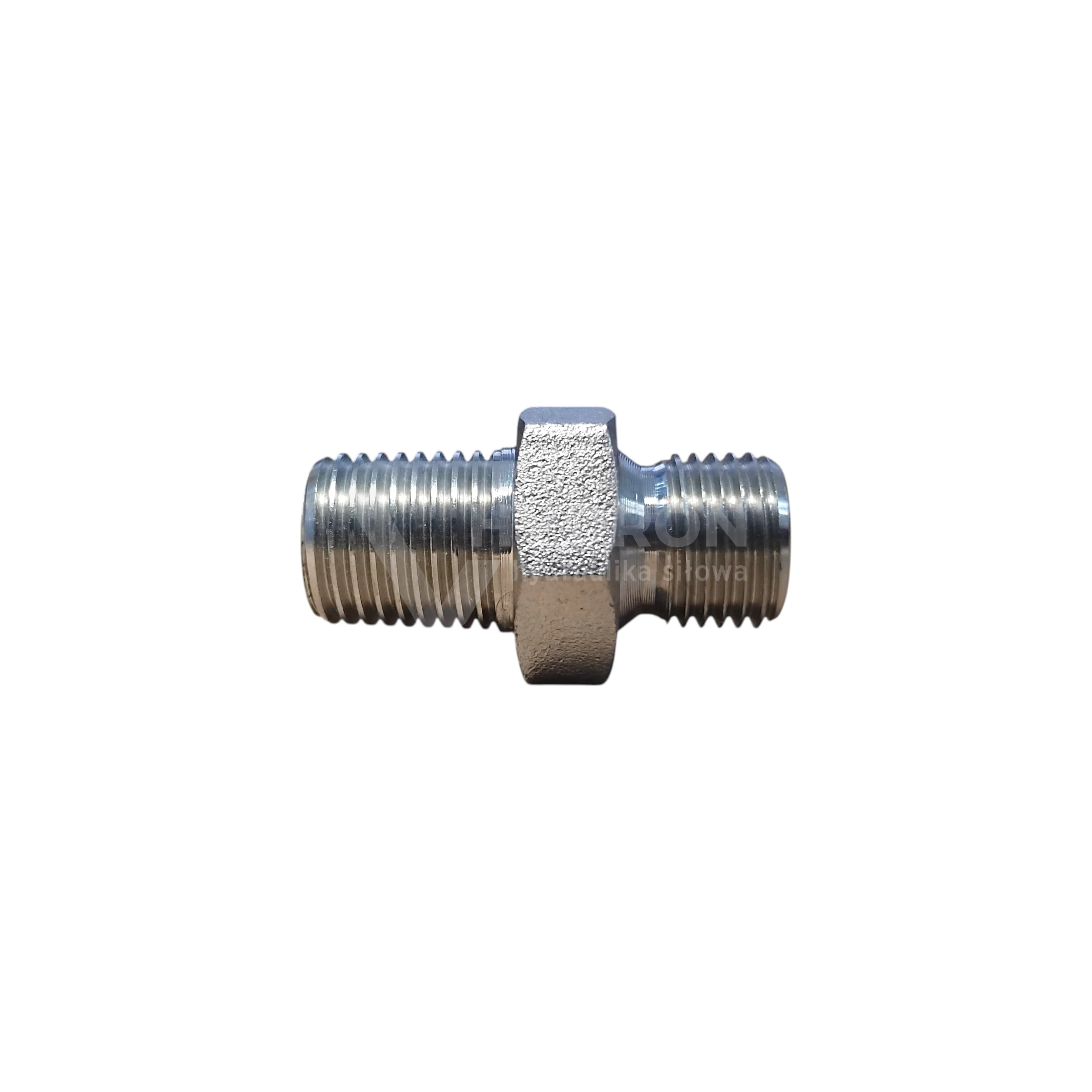

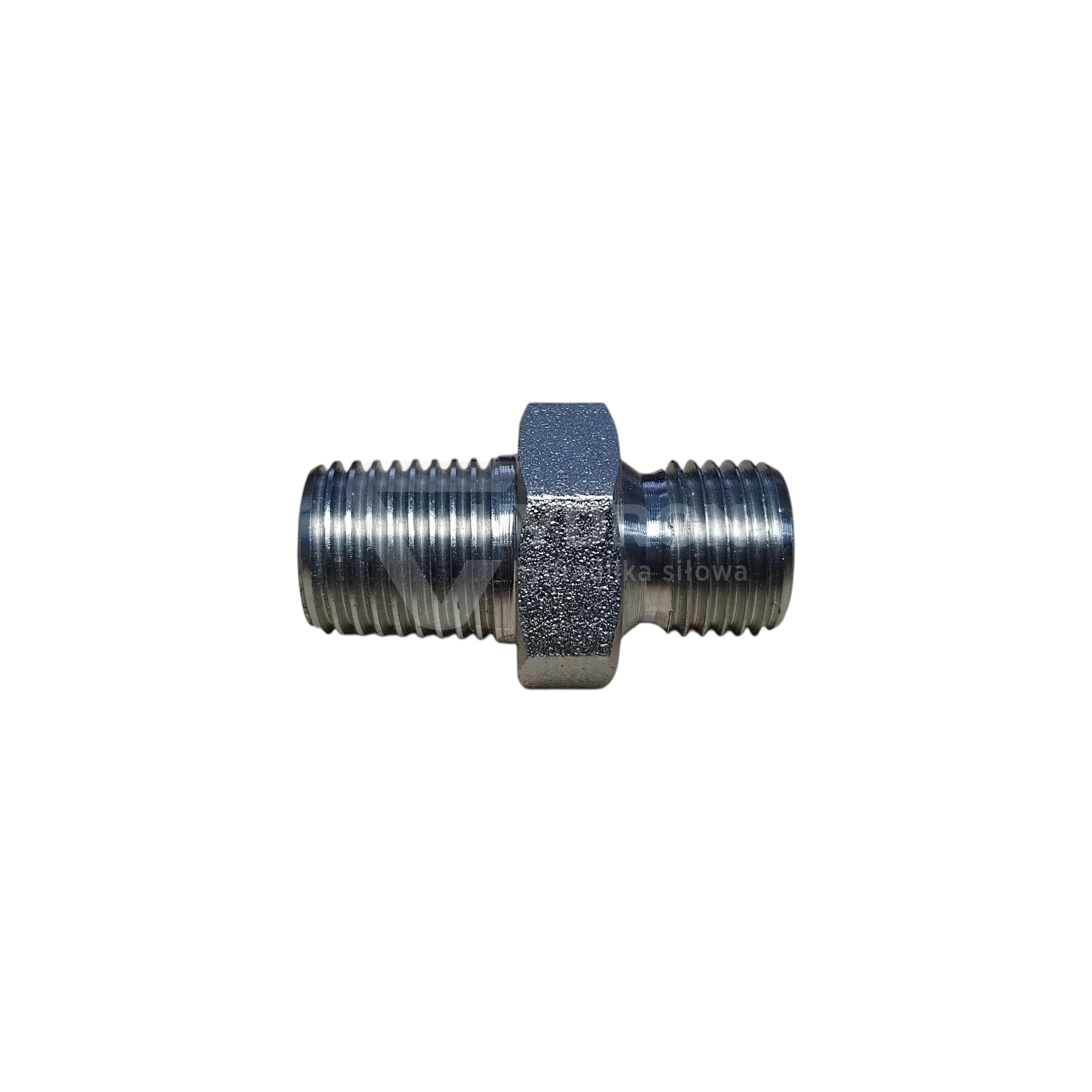

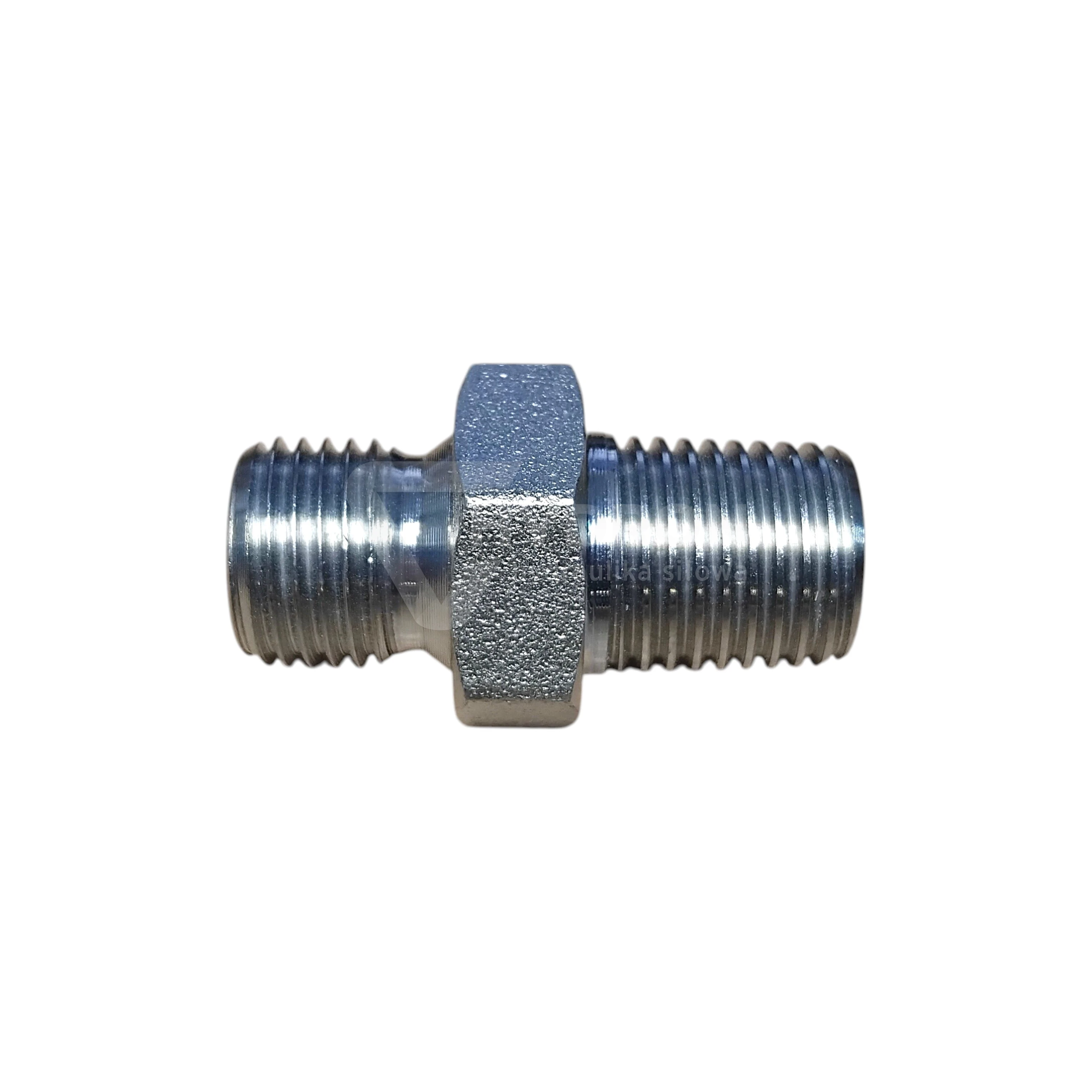

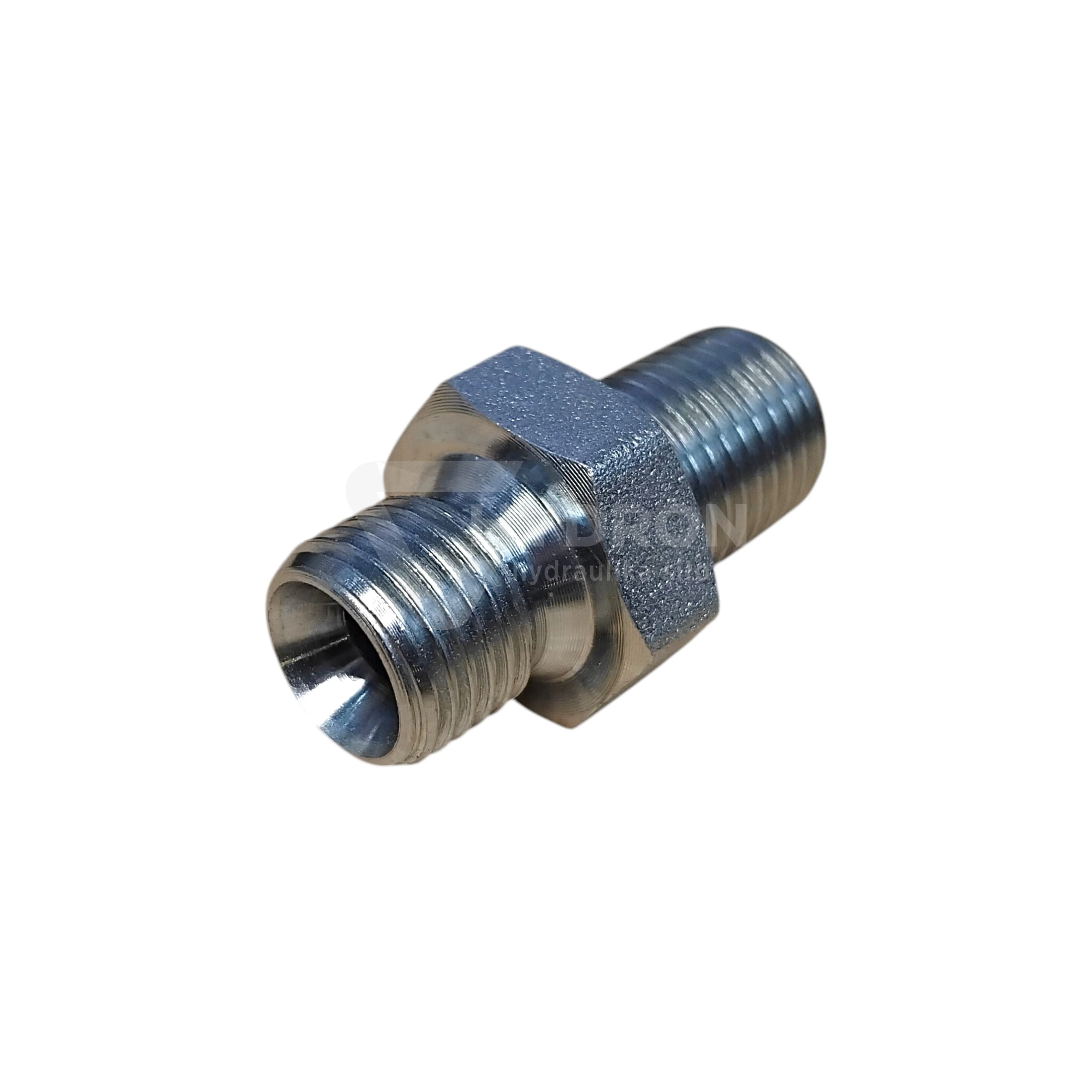

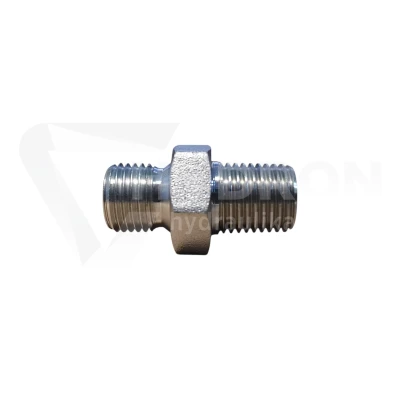

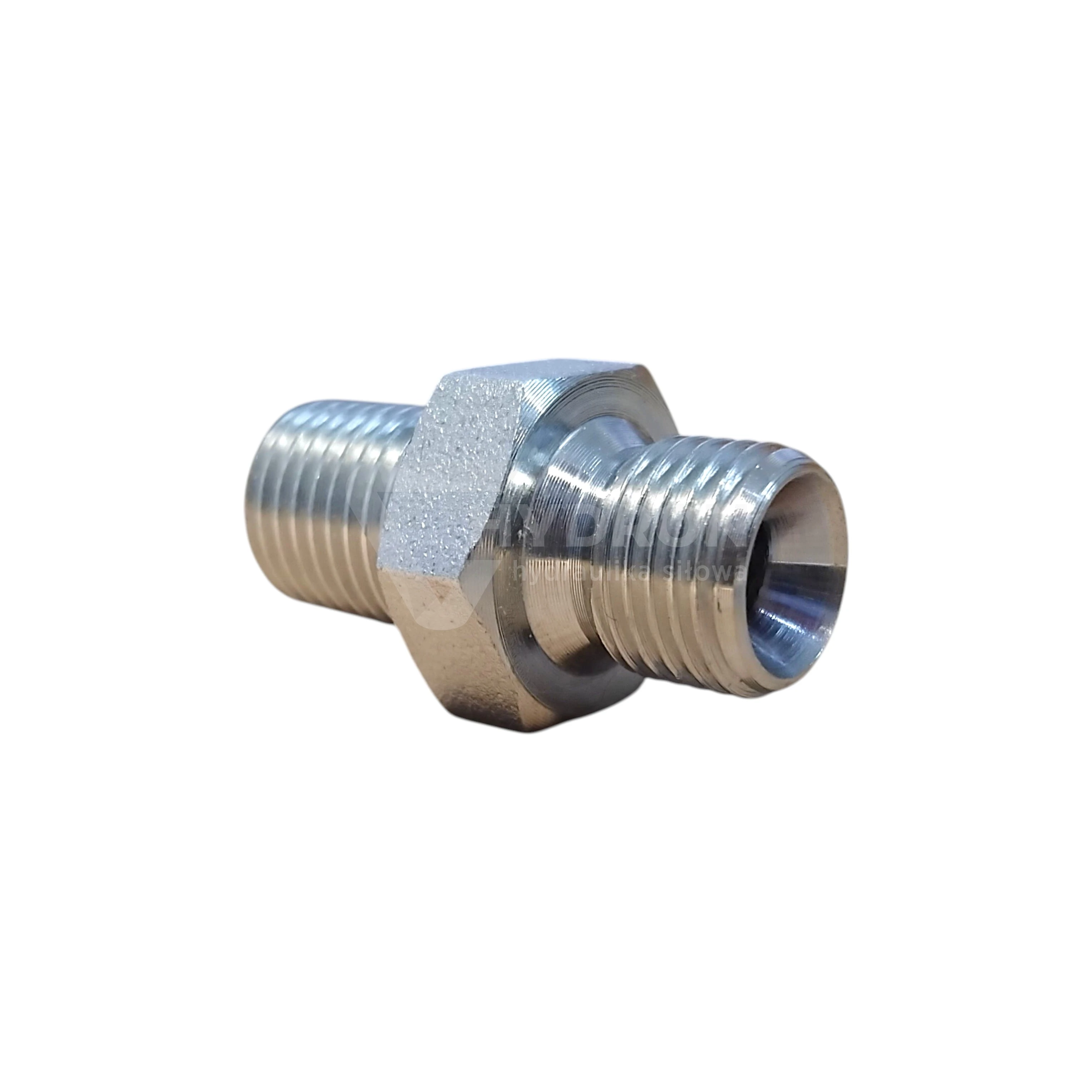

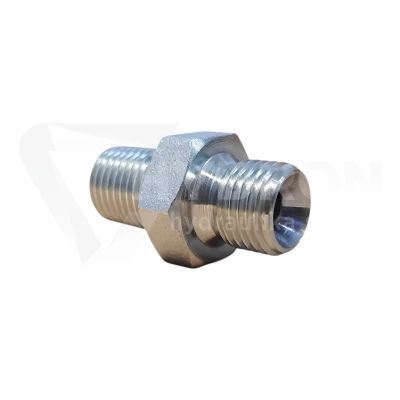

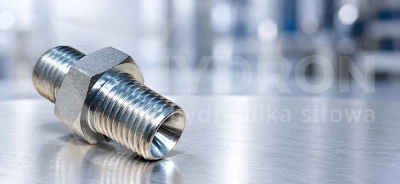

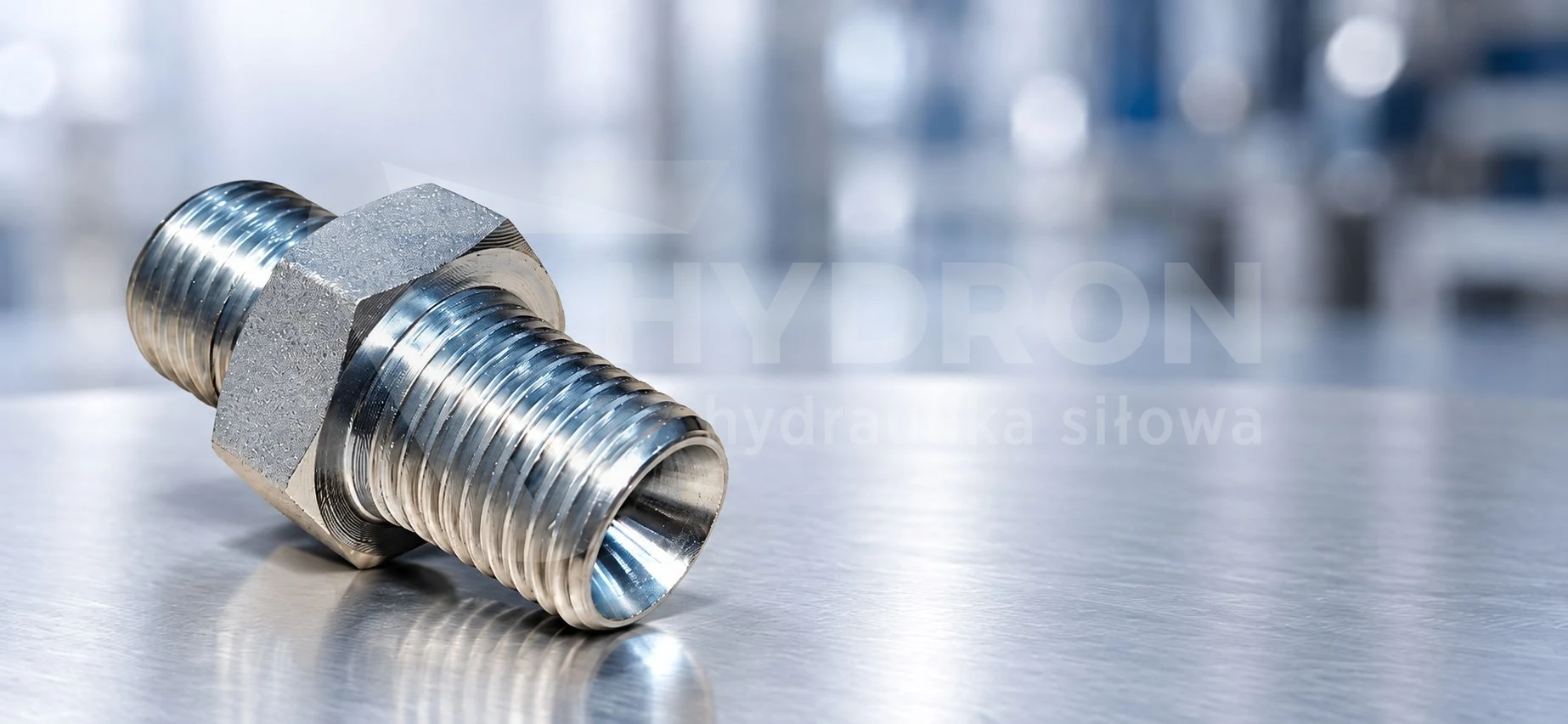

Złączka prosta BB 1/4" NPT" / 3/8" BSP

Złączka prosta 1/4 NPT 3/8 BSP to element połączeniowy stosowany w hydraulice siłowej oraz instalacjach przemysłowych, który umożliwia bezpieczne i szczelne połączenie dwóch różnych standardów gwintów: stożkowego gwintu amerykańskiego NPT 1/4 oraz cylindrycznego gwintu brytyjskiego BSP 3/8. Jest to rozwiązanie redukcyjne, wykorzystywane wszędzie tam, gdzie zachodzi konieczność adaptacji komponentów pracujących w różnych systemach gwintowych. W ofercie Hydron złączka ta stanowi profesjonalne rozwiązanie do zastosowań wysokociśnieniowych, gdzie niezawodność połączenia ma bezpośredni wpływ na bezpieczeństwo pracy całego układu.

Definicja techniczna i zasada działania

Złączka prosta 1/4 NPT 3/8 BSP jest adapterem gwintowym, który posiada dwa różne typy przyłączy. Gwint NPT 1/4 jest gwintem stożkowym, samouszczelniającym, który zapewnia szczelność dzięki klinowemu dopasowaniu stożkowych powierzchni. Gwint BSP 3/8 w wersji cylindrycznej wymaga zastosowania dodatkowego uszczelnienia, najczęściej w postaci podkładki, uszczelki miedzianej, pierścienia elastomerowego lub taśmy PTFE. Gwint mniejszy w tym modelu to 1/4 NPT, natomiast gwint większy to 3/8 BSP. Różnica średnic oraz standardów powoduje, że bez zastosowania odpowiedniej złączki redukcyjnej bezpośrednie połączenie byłoby niemożliwe lub prowadziłoby do uszkodzenia gwintów i utraty szczelności. Adapter umożliwia bezpieczne przejście pomiędzy systemem amerykańskim a brytyjskim, zachowując odpowiednią klasę wytrzymałości ciśnieniowej. W praktyce zasada działania polega na mechanicznym skręceniu obu elementów z zachowaniem właściwego momentu dokręcenia. W przypadku NPT uszczelnienie realizowane jest przez stożkowe spasowanie gwintu, natomiast po stronie BSP kluczowe znaczenie ma poprawne dobranie uszczelnienia powierzchniowego.

Normy i standardy gwintów NPT oraz BSP

Gwint NPT 1/4 produkowany jest zgodnie z normą ANSI/ASME B1.20.1 i jest standardem powszechnie stosowanym w Ameryce Północnej oraz w maszynach importowanych z USA. Charakteryzuje się kątem zarysu 60° oraz stożkową geometrią gwintu, która umożliwia uzyskanie szczelności bez dodatkowych elementów uszczelniających. Gwint BSP 3/8 oparty jest na normach ISO 228-1 lub EN 10226, w zależności od wersji wykonania. W hydraulice siłowej najczęściej spotykany jest BSPP (gwint cylindryczny), który wymaga zastosowania uszczelnienia czołowego lub pierścieniowego. Hydron oferuje złączki wykonane ze stali węglowej ocynkowanej galwanicznie lub ze stali nierdzewnej, spełniające wymagania przemysłowe dotyczące odporności na korozję oraz pracy w środowiskach o podwyższonej wilgotności.

Zastosowanie złączki prostej 1/4 NPT 3/8 BSP

Złączka prosta 1/4 NPT 3/8 BSP znajduje zastosowanie w hydraulice siłowej, pneumatyce, instalacjach olejowych, systemach smarowania, maszynach rolniczych oraz w przemyśle ciężkim. Często wykorzystywana jest w sytuacjach, gdy do europejskiej instalacji opartej na gwintach BSP konieczne jest podłączenie elementu pochodzącego z rynku amerykańskiego, wyposażonego w gwint NPT. Produkt stosowany jest również w układach serwisowych, przy modernizacji maszyn oraz w adaptacjach układów hydraulicznych. W warsztatach produkcyjnych i serwisowych Hydron tego typu złączki stanowią podstawowy element wyposażenia magazynu części zamiennych, ponieważ umożliwiają szybkie rozwiązanie problemu niekompatybilnych przyłączy.

Różnice między NPT a BSP i znaczenie poprawnego doboru

Jednym z najczęstszych błędów jest próba łączenia gwintu NPT z BSP bez zastosowania dedykowanej złączki redukcyjnej. Mimo pozornego podobieństwa średnic, profile gwintów oraz kąty zarysu są różne, co prowadzi do uszkodzenia elementów oraz nieszczelności. Gwint NPT posiada stożkową geometrię i uszczelnia się na powierzchni gwintu. Gwint BSP w wersji cylindrycznej uszczelnia się na powierzchni czołowej przy użyciu podkładki lub pierścienia. Różnice te powodują, że stosowanie przypadkowych adapterów niskiej jakości może prowadzić do mikronieszczelności, które w hydraulice wysokociśnieniowej stanowią realne zagrożenie. Hydron zapewnia wsparcie techniczne przy doborze właściwego adaptera oraz pomaga określić, czy dany gwint jest wersją stożkową czy cylindryczną. Dzięki temu eliminowane jest ryzyko błędnego zamówienia.

Jakość wykonania i bezpieczeństwo pracy

Złączka prosta 1/4 NPT 3/8 BSP dostępna w Hydron wykonana jest z materiałów przeznaczonych do pracy w środowisku przemysłowym. Precyzyjna obróbka gwintów gwarantuje prawidłowe dopasowanie oraz ogranicza ryzyko zatarcia przy montażu. Powłoka ochronna zabezpiecza element przed korozją, co ma szczególne znaczenie w instalacjach pracujących na zewnątrz lub w warunkach podwyższonej wilgotności. Firma Hydron działa na rynku od 2010 roku i posiada wieloletnie doświadczenie w hydraulice siłowej. Każdy produkt oferowany w sklepie podlega kontroli jakości, a klienci mogą liczyć na fachowe doradztwo techniczne oraz szybką realizację zamówień z magazynu.

Najczęstsze błędy przy montażu

Do najczęstszych błędów należy zbyt mocne dokręcanie gwintu NPT, co może prowadzić do pęknięcia korpusu, oraz stosowanie niewłaściwego uszczelnienia po stronie BSP. Błędem jest również użycie taśmy PTFE w nadmiernej ilości, co może powodować przedostawanie się fragmentów uszczelnienia do układu hydraulicznego. W przypadku wątpliwości dotyczących kompatybilności gwintów warto skonsultować się z działem technicznym Hydron, który pomaga w prawidłowym doborze elementów instalacyjnych.

FAQ najczęściej zadawane pytania

Czy złączka prosta 1/4 NPT 3/8 BSP nadaje się do hydrauliki wysokociśnieniowej?
Tak, pod warunkiem że została dobrana zgodnie z parametrami ciśnieniowymi całego układu i jest wykonana z odpowiedniego materiału przeznaczonego do pracy w hydraulice siłowej.

Jaka jest cena złączki prostej 1/4 NPT 3/8 BSP?
Cena zależy od wersji materiałowej oraz aktualnej dostępności. Aktualną cenę można sprawdzić bezpośrednio na stronie produktu w sklepie Hydron.

Jak dobrać odpowiednią złączkę redukcyjną NPT na BSP?
Należy zweryfikować typ gwintu, jego średnicę, rodzaj uszczelnienia oraz ciśnienie robocze w instalacji. W razie wątpliwości warto skorzystać ze wsparcia technicznego Hydron.

Czy można bezpośrednio połączyć NPT z BSP bez adaptera?
Nie jest to zalecane, ponieważ różnice w kącie zarysu oraz konstrukcji gwintu powodują ryzyko nieszczelności i uszkodzenia elementów.

• oznaczenie alternatywne:
• oznaczenie wg Rastelli-Raccordi: 34.67.12.08
• SYMBOL: 1B-08-12
