Złączka prosta BB 3/8"NPT/ 3/8" BSP

Przejdź do sekcji Opinie

9,59 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/8'' NPT
Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Rozmiar gwintu 2 3/8" BSP
Rozmiar gwintu 2 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

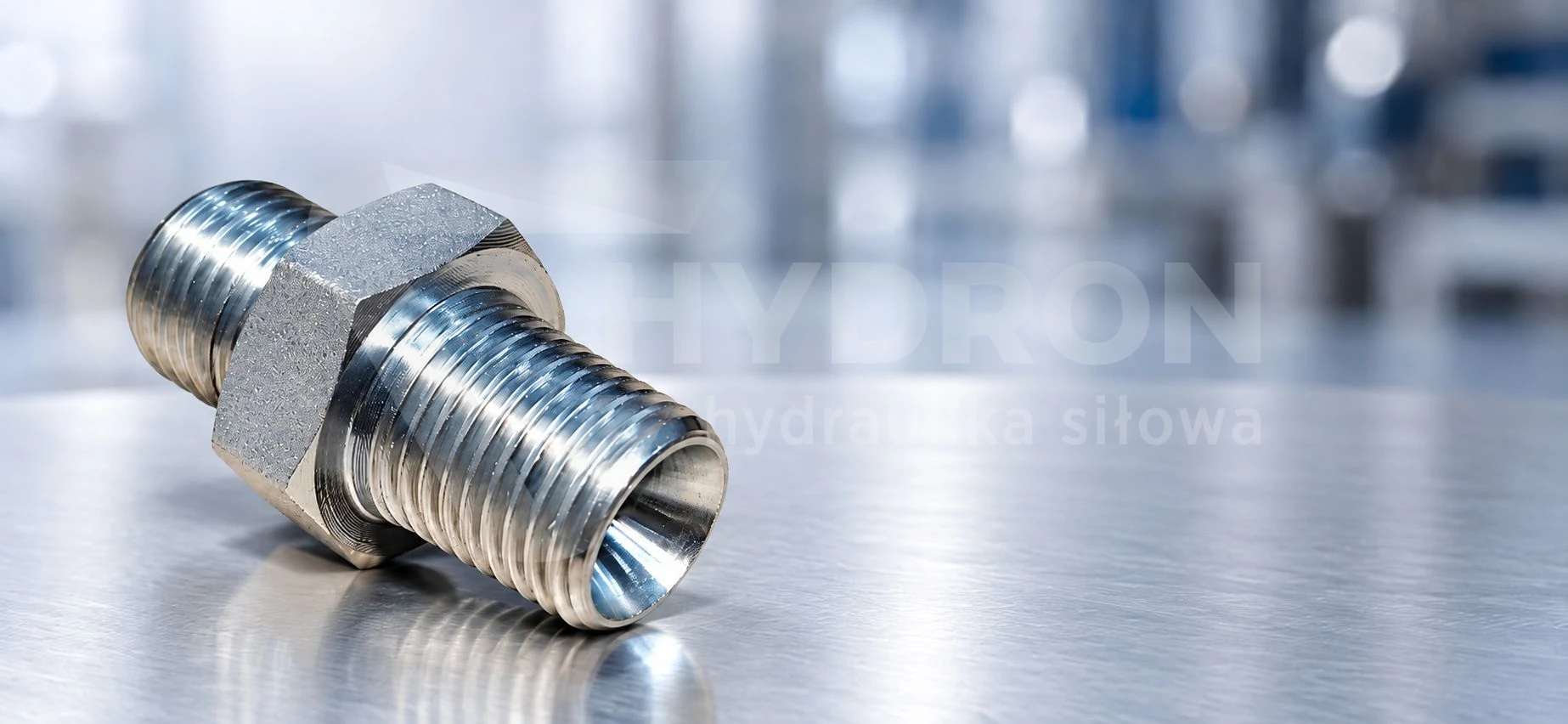

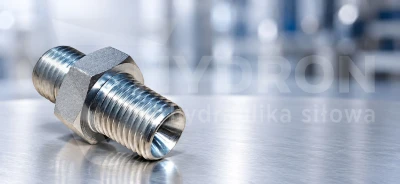

Złączka prosta BB 3/8" NPT / 3/8" BSP 315 bar

Złączka prosta BB 3/8" NPT / 3/8" BSP to stalowy element złączny przeznaczony do wykonywania połączeń pomiędzy dwoma różnymi systemami gwintów rurowych. Posiada dwa gwinty zewnętrzne: stożkowy 3/8" NPT oraz 3/8" BSP. Konstrukcja umożliwia podłączenie kompatybilnych elementów hydraulicznych bez stosowania dodatkowego adaptera przejściowego. Ciśnienie robocze złączki wynosi 315 bar, a zakres temperatur pracy od -20°C do +120°C. Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem w białej pasywacji.

Zastosowanie złączki NPT / BSP 3/8" w hydraulice siłowej

Złączka hydrauliczna 3/8" NPT / 3/8" BSP umożliwia wykonanie przejścia pomiędzy przyłączami wykorzystującymi amerykański system gwintów NPT i brytyjski system BSP. Pozwala połączyć elementy instalacji, które pomimo jednakowego nominalnego oznaczenia 3/8" posiadają odmienne profile gwintów.

Produkt może być wykorzystywany w hydraulice maszyn przemysłowych, budowlanych i rolniczych oraz urządzeniach wyposażonych w odpowiednie przyłącza ciśnieniowe. Sprawdza się podczas montażu nowych układów, wymiany elementów złącznych i modernizacji instalacji wymagających przejścia między NPT a BSP.

Gwint zewnętrzny 3/8" NPT – stożkowe przyłącze rurowe

Pierwsza strona złączki została wyposażona w gwint zewnętrzny 3/8" NPT. Jest to gwint rurowy o konstrukcji stożkowej, wykorzystywany w instalacjach ciśnieniowych. Standardowe oznaczenie gwintu to 3/8"-18 NPT, gdzie liczba 18 wskazuje liczbę zwojów na cal (TPI).

Podczas dokręcania gwintu stożkowego zwiększa się kontakt pomiędzy współpracującymi powierzchniami gwintowanymi. W standardowych połączeniach NPT wymagających szczelności ciśnieniowej stosuje się odpowiednio dobrany uszczelniacz do gwintów. Jego rodzaj należy dostosować do medium i warunków pracy układu.

Gwint zewnętrzny 3/8" BSP – połączenie z przewodem hydraulicznym

Druga strona złączki posiada gwint zewnętrzny 3/8" BSP, przeznaczony do współpracy z odpowiednio dobranym przyłączem wewnętrznym. Gwinty BSP są powszechnie stosowane w elementach hydrauliki siłowej, między innymi w końcówkach przewodów, adapterach i korpusach złącznych.

Standardowy gwint 3/8" BSP posiada 19 zwojów na cal. Przy doborze należy sprawdzić odmianę gwintu oraz sposób uszczelnienia współpracującej końcówki. Samo dopasowanie nominalnego rozmiaru 3/8" nie oznacza zgodności wszystkich przyłączy rurowych.

Czym różni się gwint 3/8" NPT od 3/8" BSP?

Gwinty NPT i BSP różnią się profilem oraz liczbą zwojów na cal. NPT wykorzystuje profil gwintu o kącie 60°, natomiast BSP profil o kącie 55°. Dla rozmiaru 3/8" gwint NPT posiada 18 TPI, a BSP 19 TPI. Różnice te uniemożliwiają traktowanie obu systemów jako bezpośrednio zamiennych.

Próba bezpośredniego skręcenia niezgodnych gwintów może doprowadzić do uszkodzenia powierzchni gwintowanych oraz powstania nieszczelności. Złączka przejściowa pozwala zastosować właściwy system po każdej stronie korpusu.

Więcej informacji dotyczących gwintów amerykańskich przedstawiono w poradniku HYDRON: gwinty NPT i NPTF w hydraulice siłowej.

Ciśnienie robocze 315 bar i temperatura od -20°C do +120°C

Złączka została przeznaczona do pracy przy ciśnieniu roboczym 315 bar. Deklarowany zakres temperatur wynosi od -20°C do +120°C. Parametry te pozwalają uwzględnić produkt przy doborze elementów do odpowiednich instalacji hydraulicznych.

Przy projektowaniu połączenia należy pamiętać, że dopuszczalne ciśnienie całego układu zależy również od parametrów przewodów, końcówek, gniazd i zastosowanych uszczelnień. Warunki pracy powinny odpowiadać możliwościom wszystkich współpracujących komponentów.

Stal automatowa ocynkowana w białej pasywacji

Korpus złączki wykonano ze stali automatowej zabezpieczonej powłoką cynkową z białą pasywacją. Zabezpieczenie powierzchni ogranicza oddziaływanie czynników sprzyjających korozji. Konstrukcja prosta posiada dwa przyłącza zewnętrzne, umożliwiające wykonanie rozłącznego połączenia gwintowanego.

Jak prawidłowo zamontować przyłączkę NPT / BSP?

Przed montażem należy ustalić, które przyłącze instalacji posiada gwint NPT, a które BSP. Stronę stożkową 3/8" NPT należy połączyć z odpowiednim gwintem wewnętrznym NPT, natomiast stronę 3/8" BSP z kompatybilnym elementem systemu BSP.

W przypadku gwintu NPT należy zastosować właściwą metodę uszczelnienia. Po stronie BSP sposób uszczelnienia powinien odpowiadać konstrukcji współpracującego gniazda. Gwinty i powierzchnie uszczelniające należy sprawdzić pod kątem czystości i ewentualnych uszkodzeń.

Dlaczego warto wybrać nasze komponenty?

Przejście pomiędzy gwintami 3/8" NPT i 3/8" BSP.
Dwa gwinty zewnętrzne w prostym korpusie.
Ciśnienie robocze 315 bar.
Zakres temperatur pracy od -20°C do +120°C.
Korpus ze stali automatowej zabezpieczonej ocynkiem w białej pasywacji.
Możliwość łączenia kompatybilnych elementów instalacji hydraulicznych bez dodatkowego adaptera.
Wsparcie techniczne HYDRON podczas doboru gwintów i przyłączy hydraulicznych.

Pozostałe warianty przejść pomiędzy różnymi systemami gwintów dostępne są w kategorii złączki proste hydrauliczne NPT/BSP.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka prosta BB, przejście NPT / BSP
Gwint pierwszej strony	3/8" NPT zewnętrzny, stożkowy
Gwint drugiej strony	3/8" BSP zewnętrzny
Liczba zwojów gwintu NPT	18 TPI
Liczba zwojów gwintu BSP	19 TPI
Wymiar przyłącza NPT	16,3–16,6 mm zewn. / 14,9–15,4 mm wewn.
Wymiar przyłącza BSP	16,3–16,6 mm zewn. / 14,9–15,4 mm wewn.
Ciśnienie robocze	315 bar
Temperatura pracy	Od -20°C do +120°C
Materiał	Stal automatowa
Zabezpieczenie powierzchni	Ocynk w białej pasywacji
Przeznaczenie	Łączenie kompatybilnych elementów instalacji hydraulicznych

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka prosta BB 3/8" NPT / 3/8" BSP?

Produkt posiada dwa gwinty zewnętrzne: stożkowy 3/8"-18 NPT oraz 3/8" BSP o liczbie 19 zwojów na cal.

Czy gwinty 3/8" NPT i 3/8" BSP można bezpośrednio ze sobą skręcić?

Nie. Gwinty te mają różny profil i liczbę zwojów na cal. Do połączenia elementów wykorzystujących oba systemy należy użyć odpowiedniej złączki przejściowej.

Jakie ciśnienie robocze posiada złączka 3/8" NPT / BSP?

Ciśnienie robocze złączki wynosi 315 bar. Dopuszczalne ciśnienie kompletnego połączenia zależy także od parametrów pozostałych elementów instalacji.

Jaki jest zakres temperatur pracy złączki?

Zakres temperatur pracy produktu wynosi od -20°C do +120°C. Warunki pracy muszą być również odpowiednie dla zastosowanych uszczelnień i pozostałych komponentów.

Czy gwint 3/8" NPT wymaga uszczelniacza?

W standardowych połączeniach NPT wymagających szczelności ciśnieniowej stosuje się odpowiedni uszczelniacz do gwintów, dobrany do medium i warunków pracy układu.

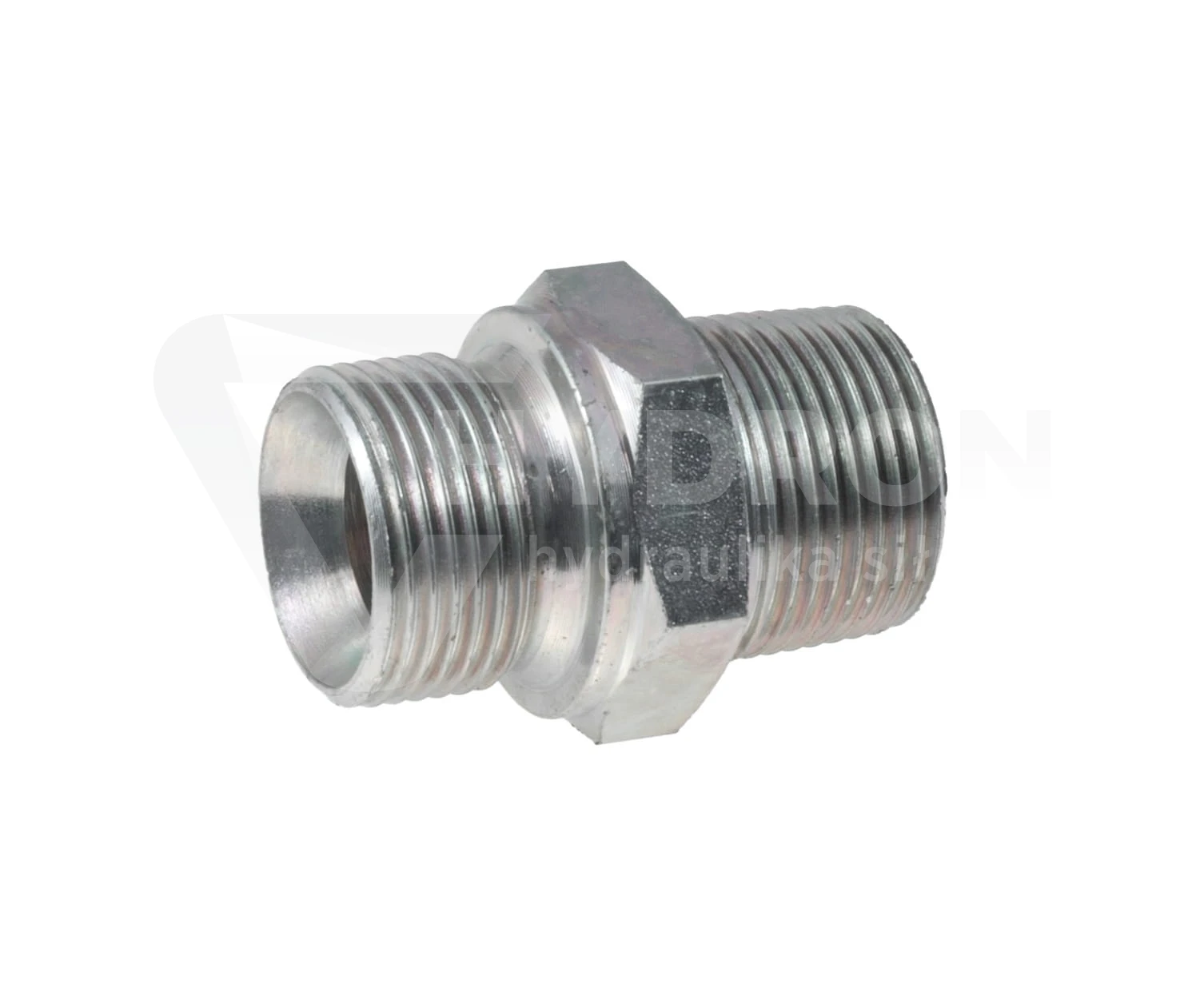

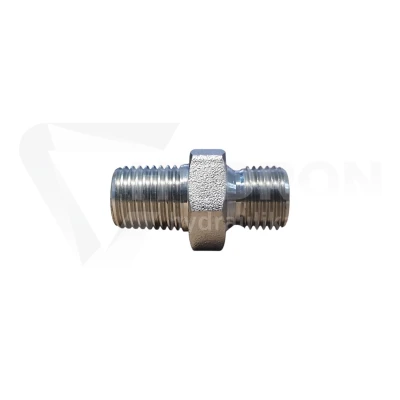

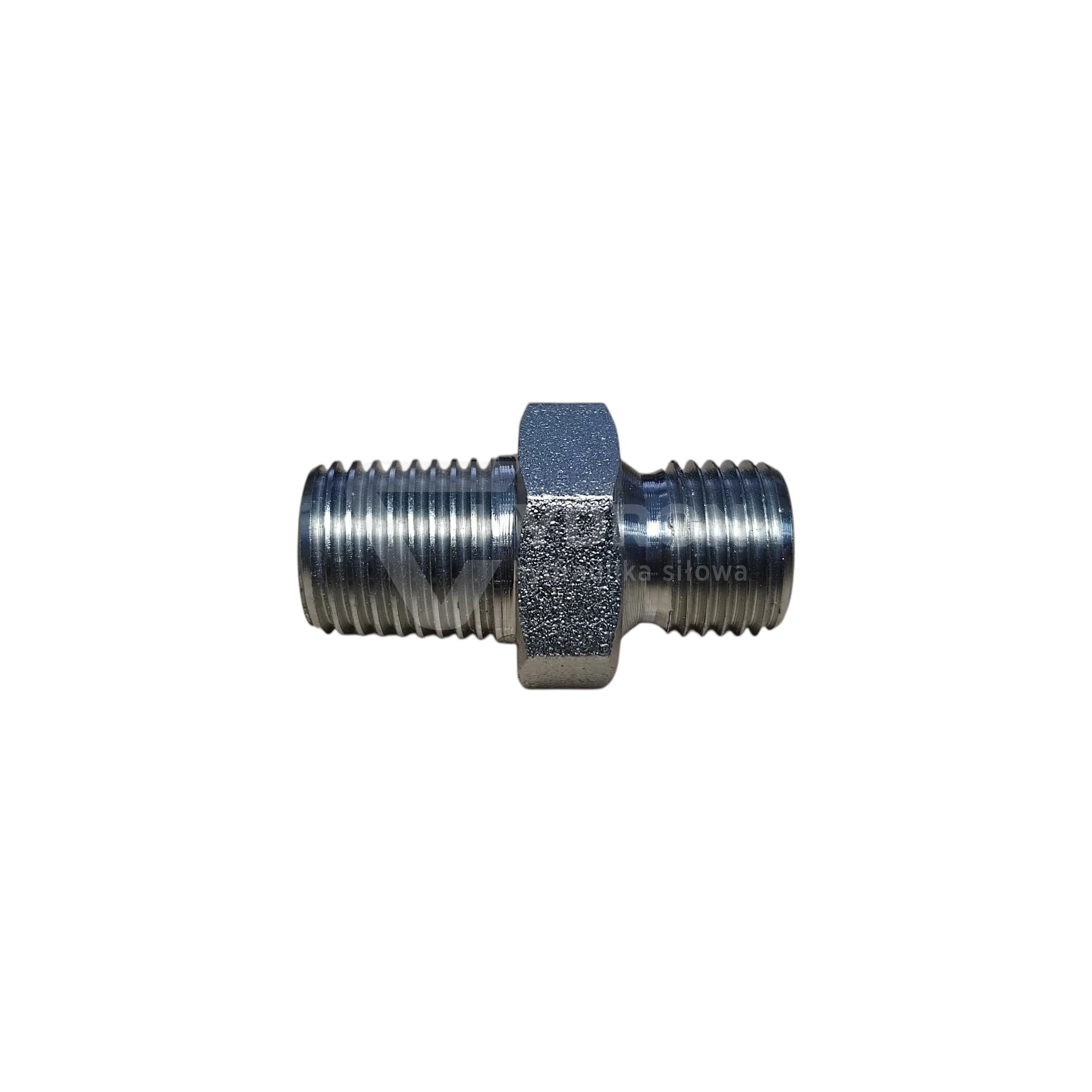

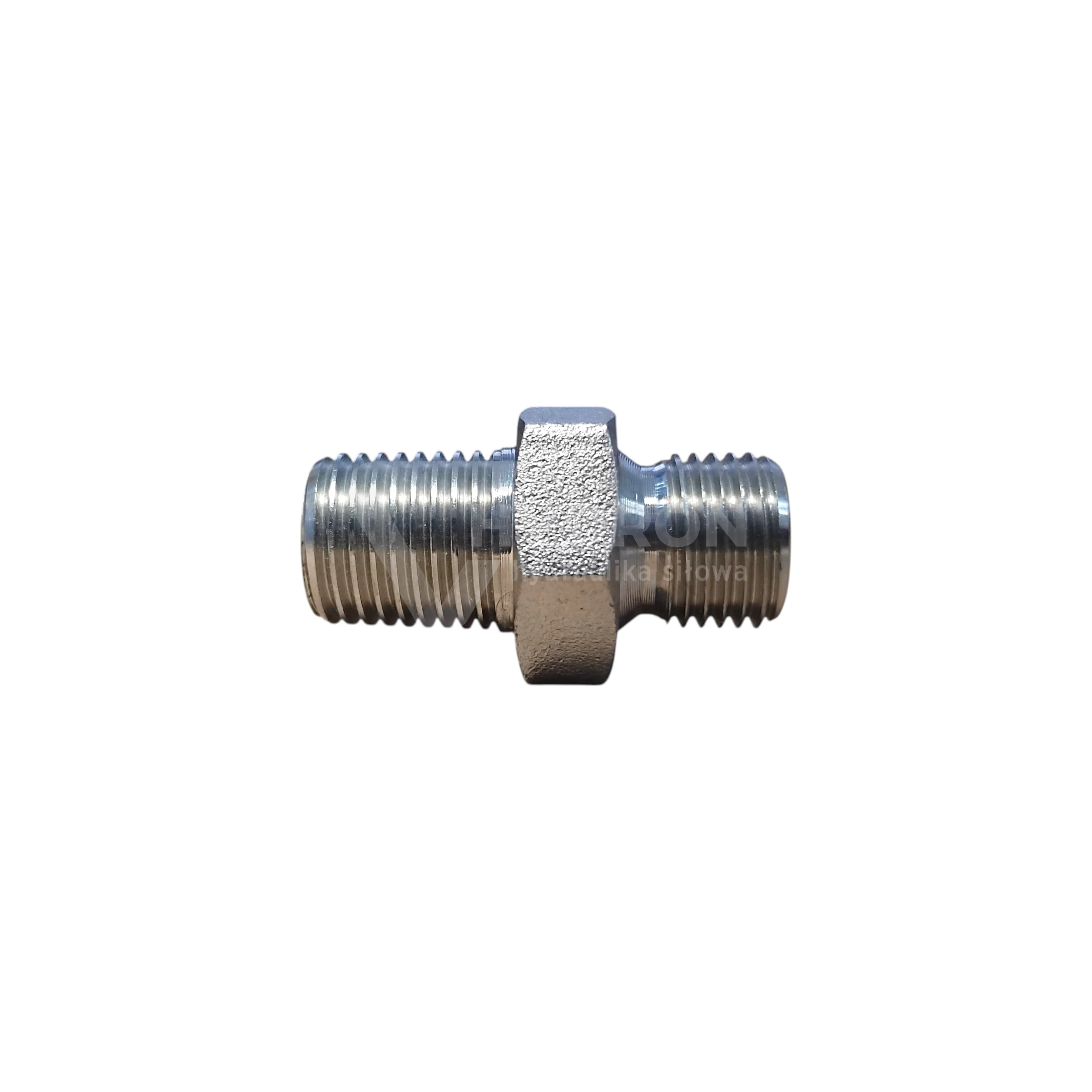

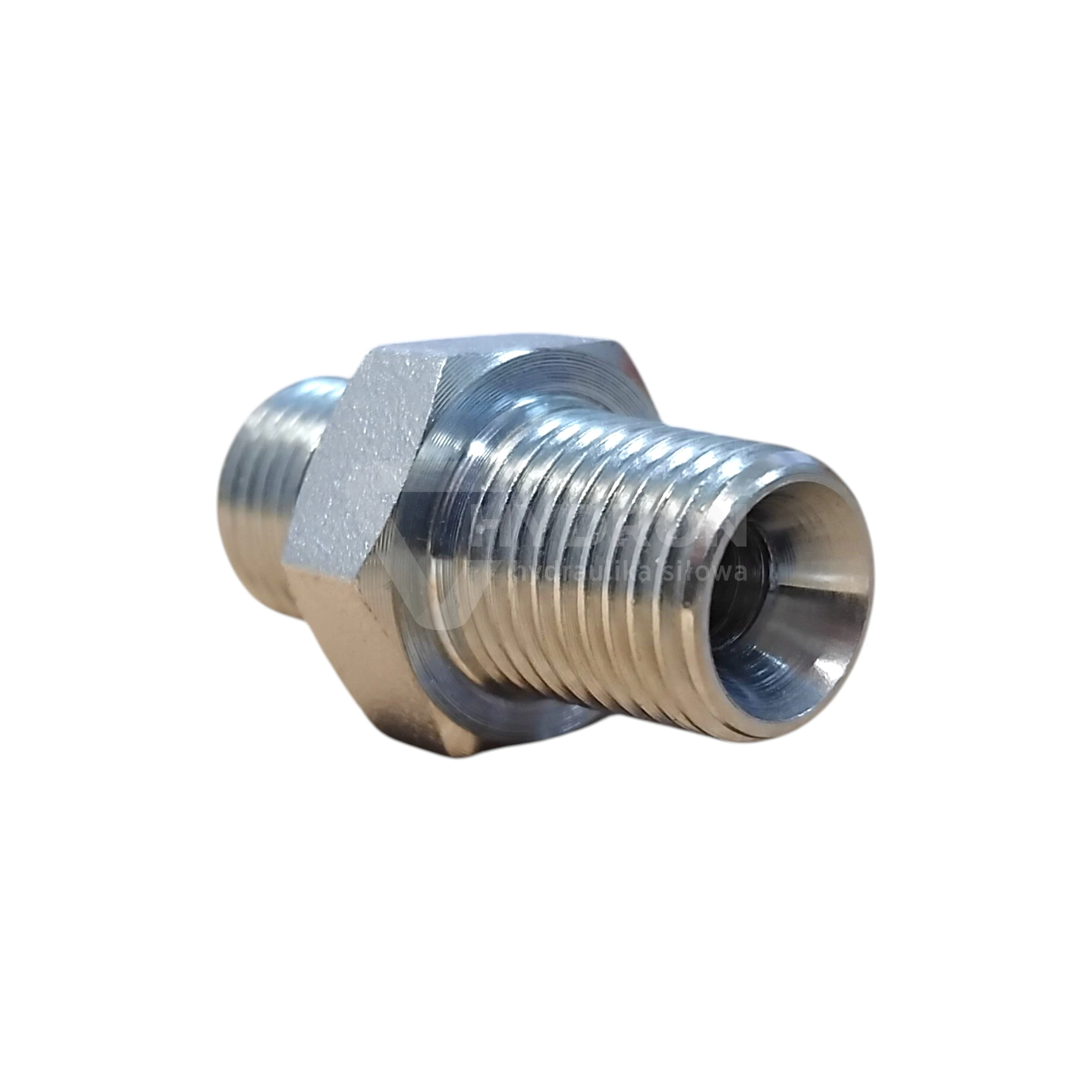

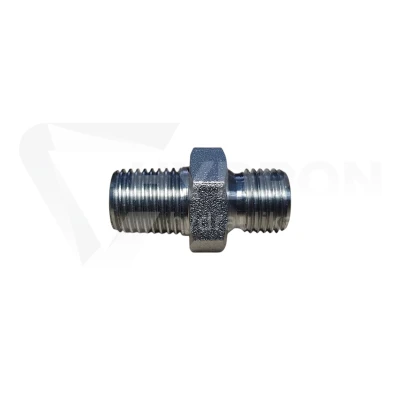

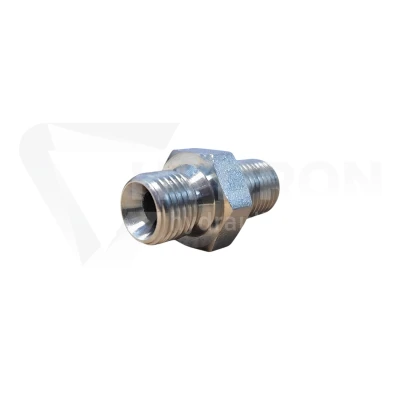

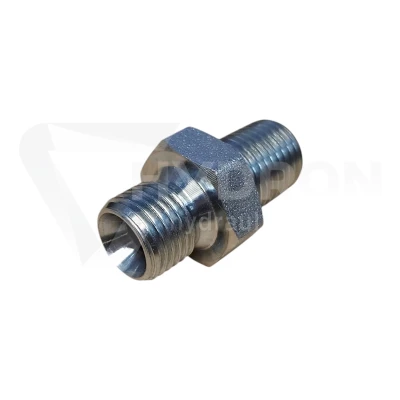

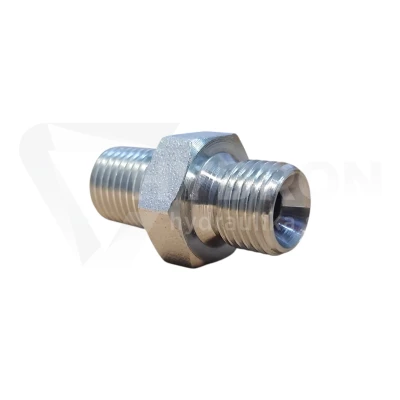

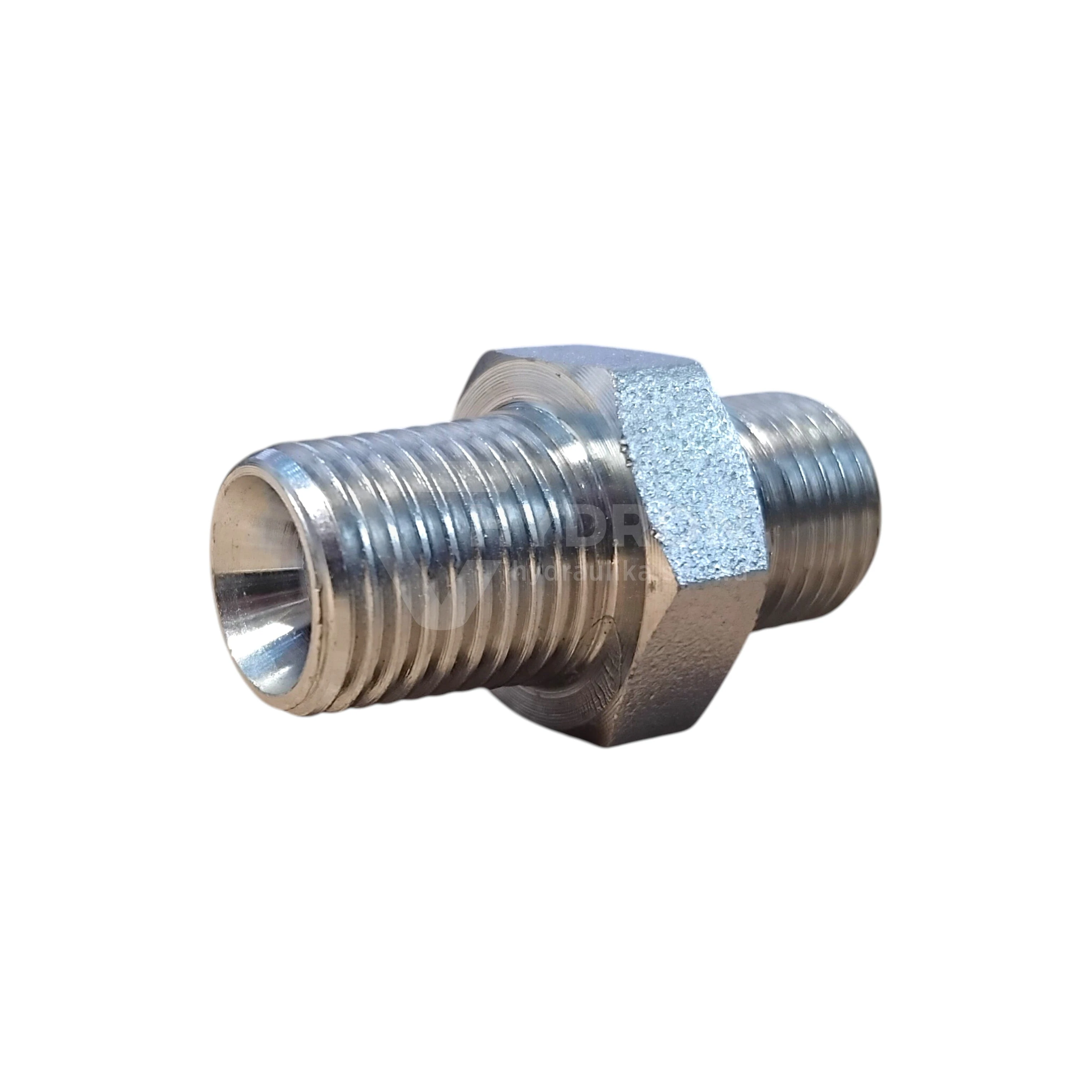

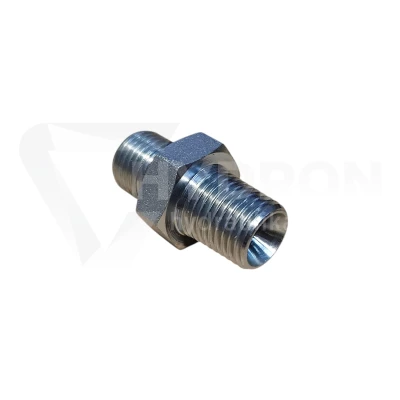

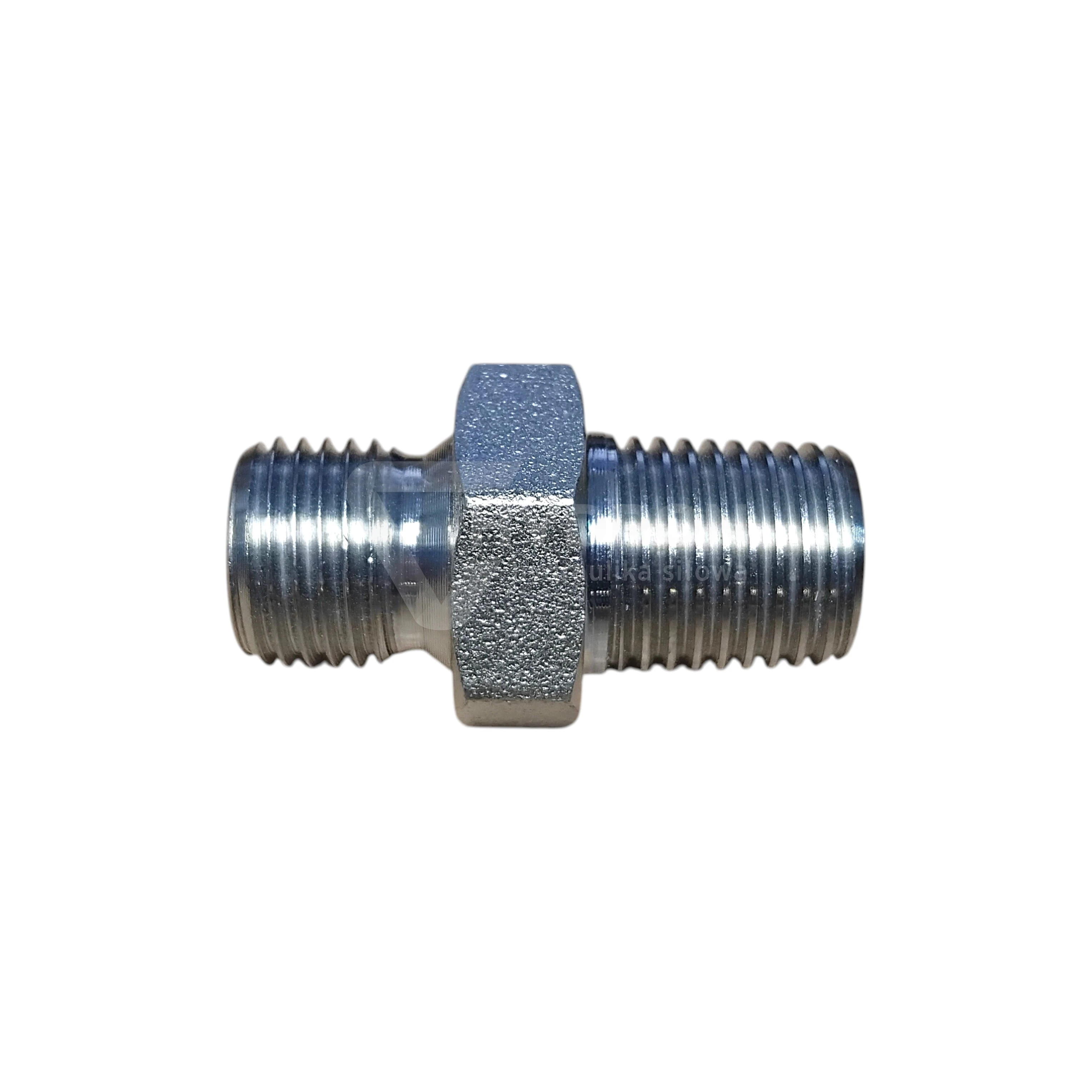

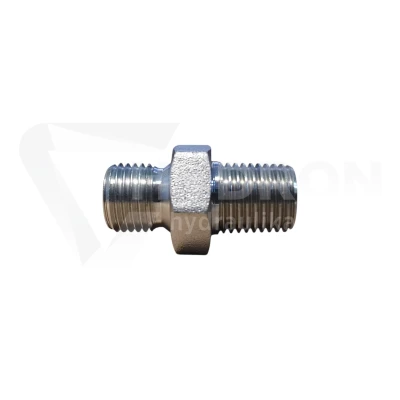

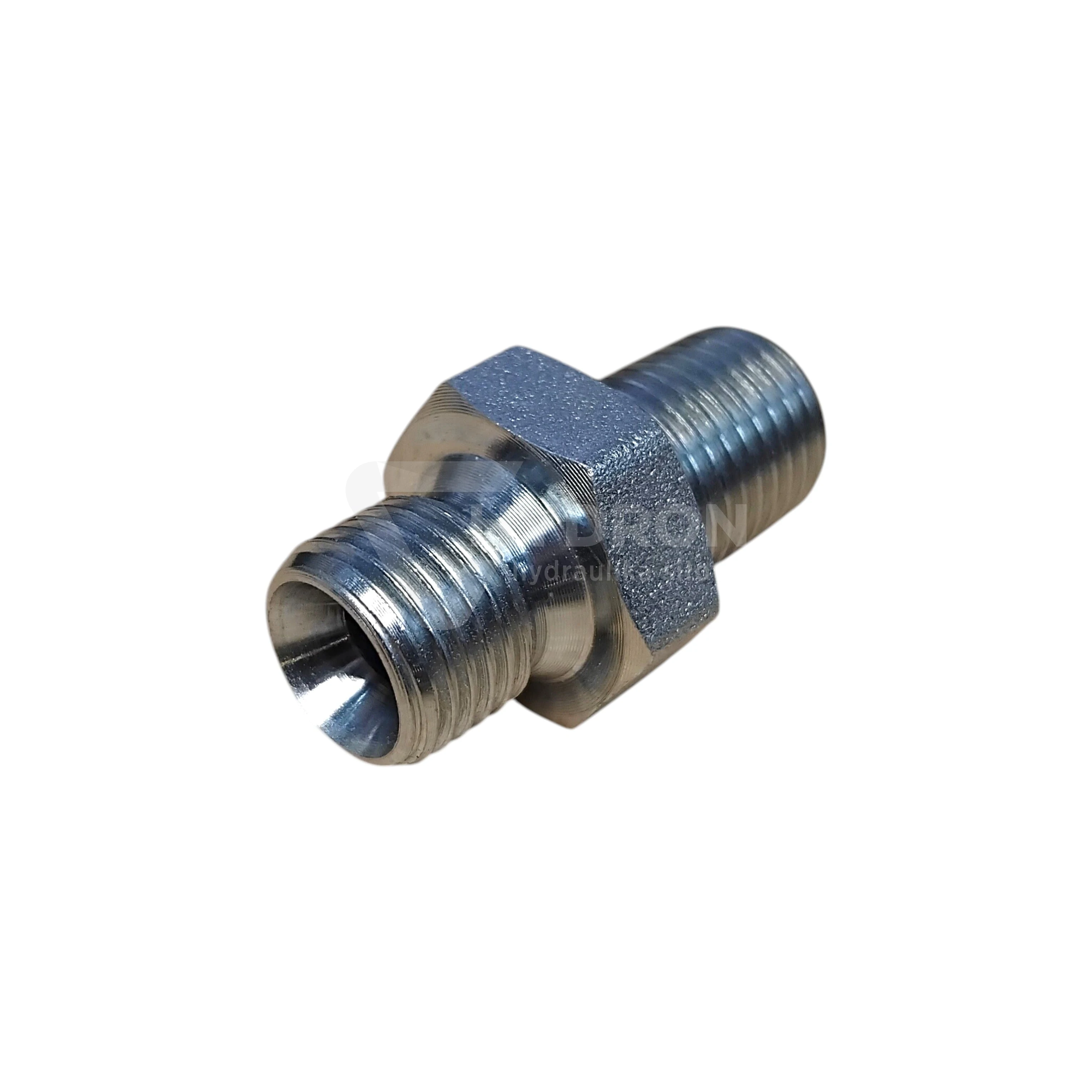

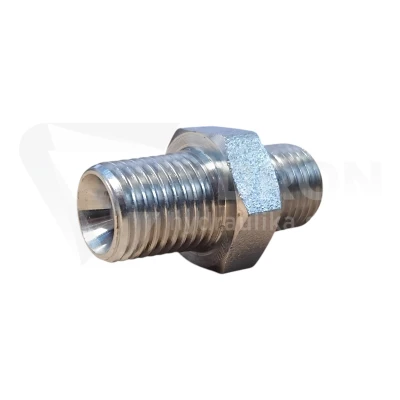

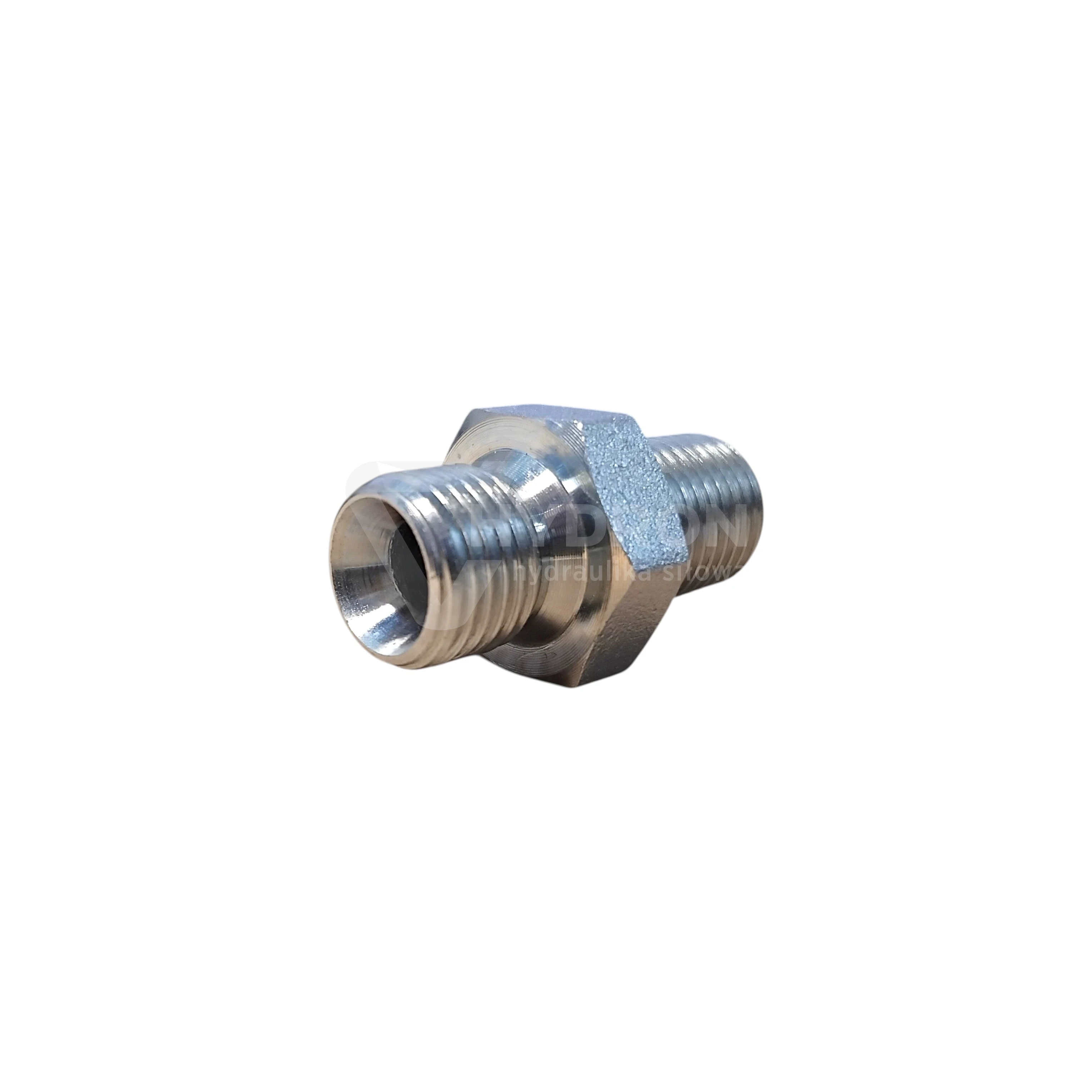

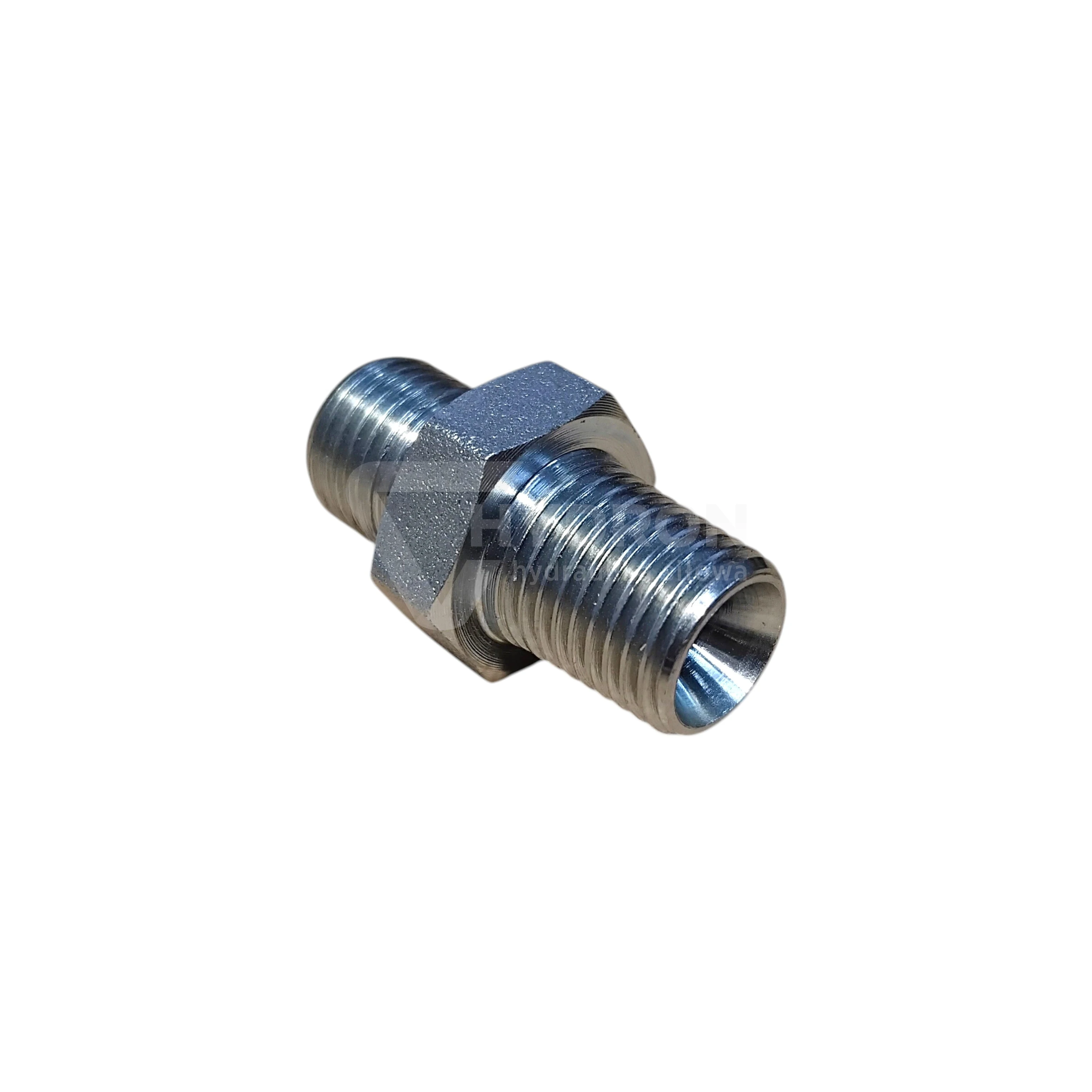

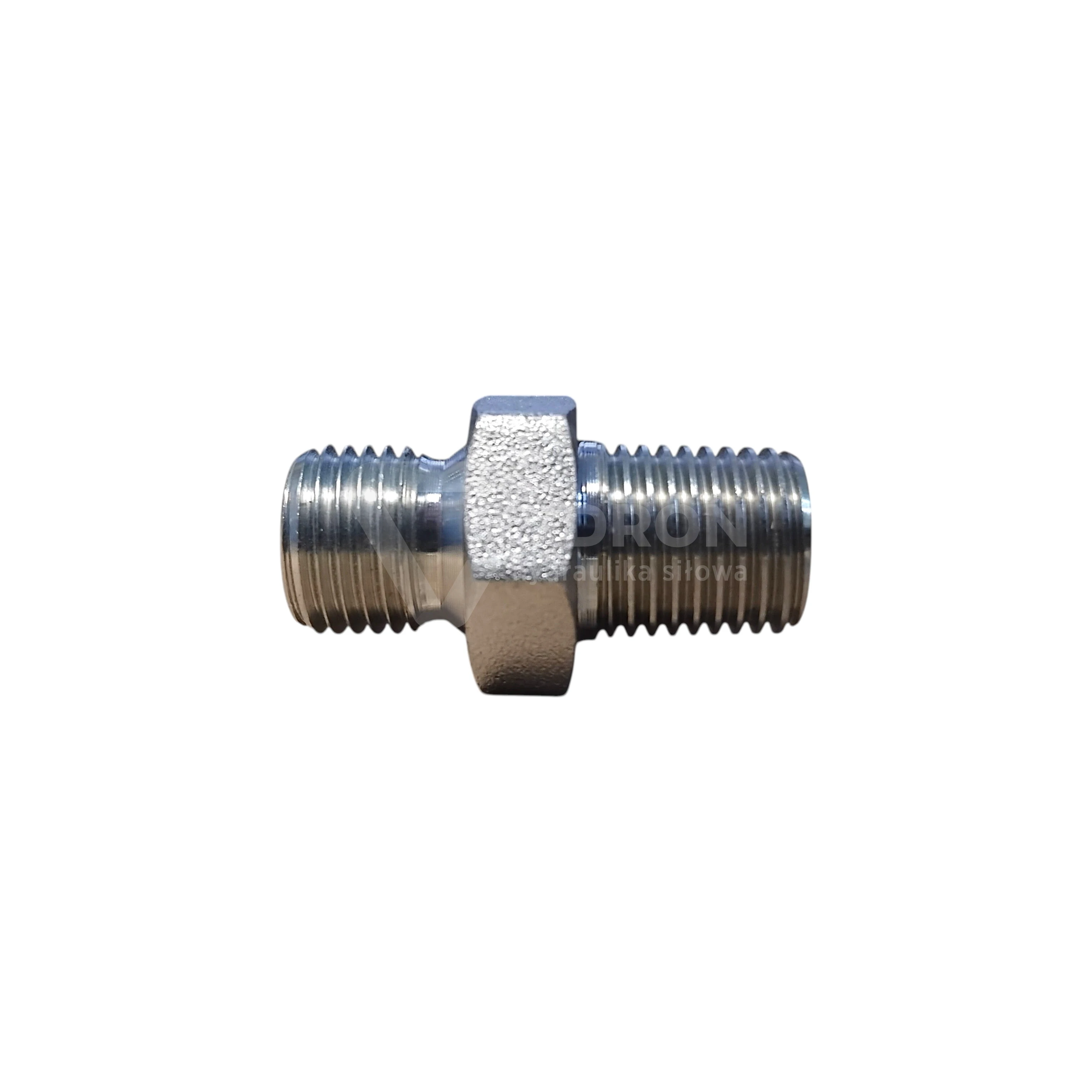

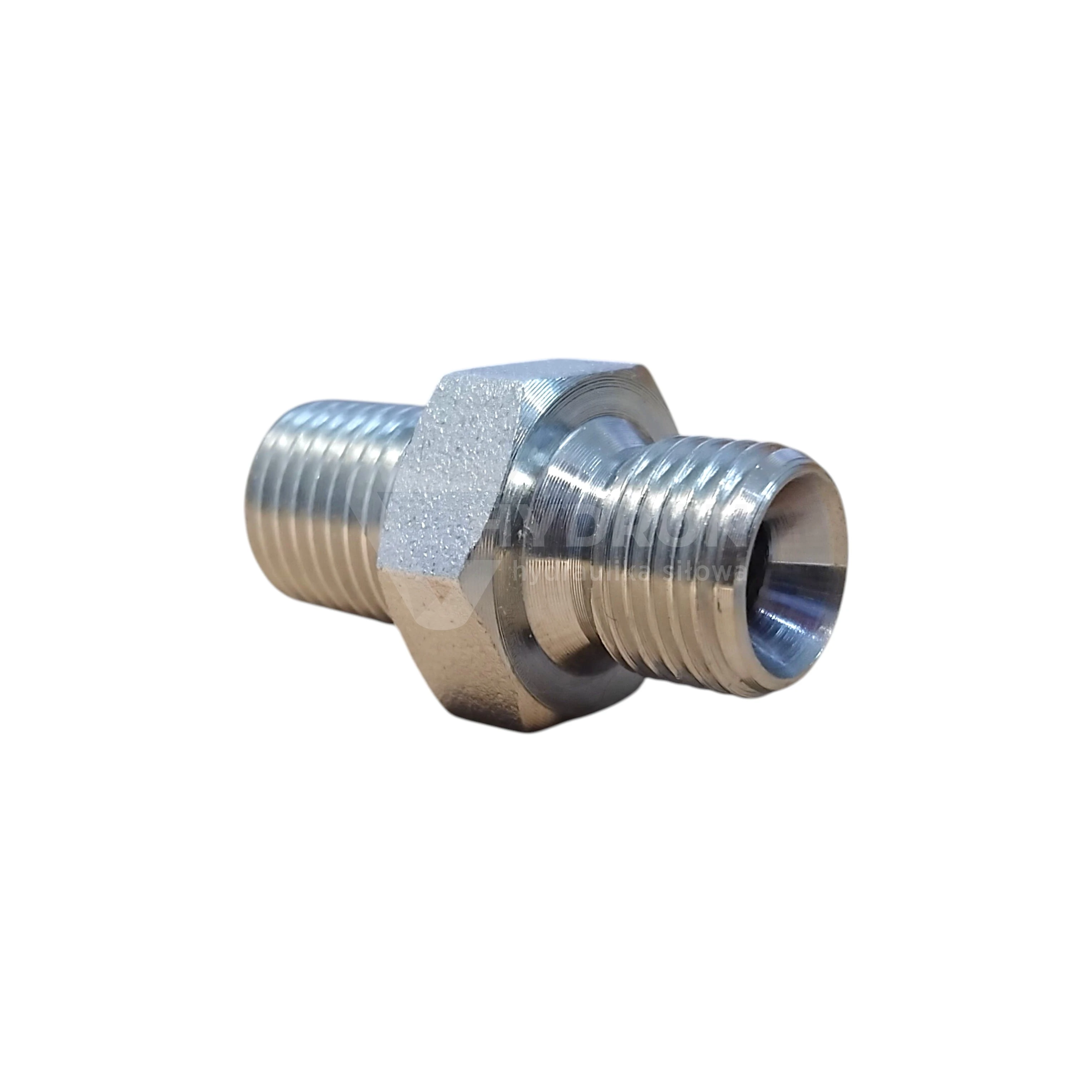

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej fotografii.
