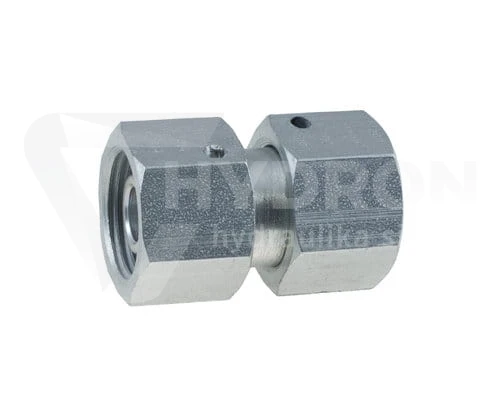

Złączka prosta AA 3/4" / M30x2 22L BSP/M

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 24,48 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/4" BSP
  • Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
  • Rozmiar gwintu 2 M30X2
  • Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 160 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa

Opis

Złączka AA 3/4" / M30x2 22L

Złączka AA 3/4" / M30X2 22L to proste złącze hydrauliczne nakrętne, wyposażone w dwa zakończenia z gwintami wewnętrznymi. Po jednej stronie znajduje się gwint metryczny M30x2 w rozmiarze 22L, a po drugiej gwint calowy 3/4". Złączka posiada stożek zaciskowy 24° po stronie metrycznej oraz stożek 60° po stronie calowej. Maksymalne podane ciśnienie wynosi 160 bar.

Przyłączka jest wykonana ze stali automatowej pokrytej antykorozyjną powłoką cynkową. Przeznaczona jest do połączeń hydraulicznych pracujących z olejem hydraulicznym. Konstrukcja prosta umożliwia zestawienie odpowiednio dopasowanych zakończeń gwintowanych w jednej osi.

Budowa złączki AA – dwa zakończenia z gwintami wewnętrznymi

Złączka AA posiada dwa zakończenia nakrętne. Pierwsze wykorzystuje gwint metryczny M30x2 i stożek zaciskowy 24°, natomiast drugie gwint calowy 3/4" ze stożkiem 60°. Różne geometrie zakończeń wymagają odpowiedniego doboru elementów współpracujących.

Oznaczenie 22L identyfikuje rozmiar zakończenia metrycznego. Przy wymianie złączki należy zwrócić uwagę zarówno na gwinty, jak i na kąty stożków. Samo dopasowanie średnicy gwintu nie zapewnia zgodności powierzchni uszczelniających.

Parametry techniczne złączki AA 3/4" / M30x2 22L

Parametr Wartość
Nazwa produktuZłączka AA 3/4" / M30X2 22L
TypZłącze proste nakrętne AA
Gwint metrycznyM30x2, wewnętrzny
Rozmiar zakończenia metrycznego22L
Kąt stożka metrycznego24°
Gwint calowy3/4", wewnętrzny
Kąt stożka calowego60°
Ciśnienie160 bar
MediumOlej hydrauliczny
MateriałStal automatowa
Powłoka ochronnaOcynk, powłoka antykorozyjna

Wymiary gwintów M30x2 i 3/4" – pomiar suwmiarką

Podane zakresy wymiarowe mogą być pomocne przy identyfikacji złączki i porównywaniu jej z istniejącym elementem. Pomiary suwmiarką należy zestawić z oznaczeniem gwintu oraz geometrią zakończenia.

Pomiar M30x2 3/4"
Średnica zewnętrzna 29,6–29,9 mm 26,1–26,4 mm
Średnica wewnętrzna 27,4–27,8 mm 24,1–24,5 mm
Kąt stożka 24° 60°

Zastosowanie złączki AA w hydraulice siłowej

Złączka AA 3/4" / M30X2 22L znajduje zastosowanie w układach hydraulicznych wykorzystywanych w rolnictwie, sadownictwie, leśnictwie, budownictwie oraz przemyśle. Umożliwia wykonanie połączenia pomiędzy odpowiednio dobranymi elementami o różnych zakończeniach gwintowanych i stożkowych.

Przy kompletowaniu instalacji hydraulicznej warto uwzględnić węże hydrauliczne dostępne w HYDRON. Dobór elementów złącznych oraz przewodów powinien odpowiadać ciśnieniu pracy, rodzajowi medium i konstrukcji zakończeń.

Stożek 24° i 60° – znaczenie przy doborze złącza

Po stronie metrycznej M30x2 zastosowano stożek zaciskowy o kącie 24°. Po stronie calowej 3/4" występuje stożek o kącie 60°. Różnica w geometrii obu zakończeń jest istotna podczas doboru elementów współpracujących.

Przed montażem należy sprawdzić zgodność powierzchni stożkowych, oznaczeń gwintów i wymaganego ciśnienia pracy. Nie należy łączyć elementów wyłącznie na podstawie podobieństwa średnic lub możliwości wkręcenia gwintu.

Najważniejsze cechy przyłączki AA M30x2 22L / 3/4"

  • Prosta konstrukcja złącza nakrętnego AA.
  • Dwa zakończenia z gwintami wewnętrznymi.
  • Gwint metryczny M30x2 w rozmiarze 22L.
  • Gwint calowy 3/4".
  • Stożek 24° po stronie metrycznej i 60° po stronie calowej.
  • Ciśnienie 160 bar.
  • Przeznaczenie do układów z olejem hydraulicznym.
  • Stal automatowa z antykorozyjną powłoką cynkową.

FAQ – złączka AA 3/4" / M30X2 22L

Jakie gwinty posiada złączka AA 3/4" / M30X2 22L?

Złączka posiada dwa gwinty wewnętrzne: metryczny M30x2 w rozmiarze 22L oraz calowy 3/4".

Jakie kąty stożków zastosowano w złączce?

Po stronie metrycznej M30x2 zastosowano stożek 24°, a po stronie calowej 3/4" stożek 60°.

Jakie ciśnienie podano dla złączki AA?

Podane ciśnienie wynosi 160 bar.

Z jakiego materiału wykonana jest przyłączka?

Przyłączka jest wykonana ze stali automatowej pokrytej antykorozyjną powłoką cynkową.

W jakich branżach stosuje się złączkę AA?

Złączka znajduje zastosowanie w hydraulice siłowej w rolnictwie, sadownictwie, leśnictwie, budownictwie oraz przemyśle.

Czy złączka może różnić się wyglądem od zdjęcia?

Tak. Zdjęcie ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
