Złączka AA M30X2/M22x1,5

Przejdź do sekcji Opinie

39,80 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M30x2
Rozmiar gwintu 1 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Rozmiar gwintu 2 M22X1,5
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg CAST GVO 15-L/22-L

Opis

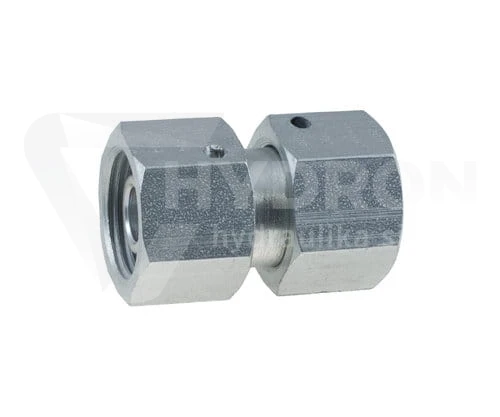

Złączka AA M30X2/M22x1,5

Złączka prosta redukcyjna

Prosta złączka nakrętna AA została wykonana zgodnie z normą DIN 2353, a jej głównym celem jest łączenie przewodów hydraulicznych. Złączka charakteryzuje się redukcyjną budową, co pozwala na łączenie przewodów o różnych średnicach. Dzięki stożkowi zaciskowemu 24° zapewnia szczelność połączenia. Produkt znajduje szerokie zastosowanie w rolnictwie, sadownictwie, leśnictwie, budownictwie oraz przemyśle, oferując wysoką jakość oraz niezawodność w trudnych warunkach.

Kluczowe cechy

Wykonanie zgodne z normą DIN 2353
Redukcyjna budowa umożliwiająca łączenie przewodów o różnych średnicach
Stożek zaciskowy 24° zapewniający szczelne połączenie
Lekka wersja złączki
Przeznaczona do pracy z olejami hydraulicznymi
Pokrycie ocynkowane dla ochrony przed korozją
Wytrzymałość na ciśnienie robocze do 315 bar

Specyfikacja techniczna

Typ złącza: proste - złącze, przyłącze
Rozmiar gwintu 1: M30x2
Średnica zewnętrzna: 29,6-29,9 mm
Średnica wewnętrzna: 27,4-27,8 mm
Rozmiar gwintu 2: M22x1,5
Przeznaczenie: łączenie przewodów hydraulicznych
Ciśnienie pracy: 315 bar
Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma: PN-65 M73141 Złączki proste
Temperatura pracy: -20°C do +120°C
Zabezpieczenie: ocynk (w pasywacji białej)
Materiał: stal automatowa
Oznaczenie wg CAST: GVO 15-L/22-L

⚠ Uwaga:Produkt może różnić się wizualnie od zdjęcia poglądowego w zależności od technologii produkcji.

Złączka prosta redukcyjna AA M30x2 / M22x1,5 22L / 15L

Złączka prosta redukcyjna AA M30x2 / M22x1,5 22L / 15L służy do połączenia dwóch elementów hydraulicznych wykonanych w metrycznym systemie DIN 2353, ale posiadających różne rozmiary przyłączy. Po jednej stronie zastosowano nakrętkę z gwintem wewnętrznym M30x2 dla rozmiaru 22L, a po drugiej nakrętkę z gwintem wewnętrznym M22x1,5 dla rozmiaru 15L. Obie strony należą do lekkiej serii L i współpracują z połączeniami stożkowymi 24°.

Parametry techniczne

typ produktu: złączka hydrauliczna prosta redukcyjna AA,
konstrukcja: dwie nakrętki obrotowe,
gwint strony 1: wewnętrzny M30x2,
rozmiar strony 1: 22L,
średnica zewnętrzna rury strony 1: 22 mm,
gwint strony 2: wewnętrzny M22x1,5,
rozmiar strony 2: 15L,
średnica zewnętrzna rury strony 2: 15 mm,
seria: lekka L,
kąt stożka połączenia: 24°,
ciśnienie pracy: 160 bar,
system połączenia: metryczny DIN 2353,
norma: PN-EN ISO 8434-1,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk z pasywacją białą,
medium: olej hydrauliczny.

Dlaczego jest to złączka redukcyjna AA?

Typ AA oznacza konstrukcję z nakrętkami obrotowymi po obu stronach. W tym przypadku nakrętki mają jednak różne rozmiary, dlatego złączka pełni dodatkowo funkcję redukcji.

M30x2 22L: połączenie dla rury 22 mm,
M22x1,5 15L: połączenie dla rury 15 mm.

Złączka pozwala więc przejść bezpośrednio z układu 22L na 15L bez stosowania dodatkowego korpusu redukcyjnego oraz kolejnych połączeń gwintowych.

Co oznaczają 22L i 15L?

W systemie DIN 2353 liczba określa średnicę zewnętrzną współpracującej rury, natomiast litera L oznacza lekką serię połączeń.

Strona	Gwint	Rura	Seria
22L	M30x2	22 mm	lekka L
15L	M22x1,5	15 mm	lekka L

Oznaczenia 22L i 15L są równie ważne jak sam gwint. Dobór tylko na podstawie M30x2 lub M22x1,5 może prowadzić do zastosowania elementu należącego do innej serii.

Dwie nakrętki ułatwiają montaż redukcji

Konstrukcja AA jest wygodna podczas montażu między dwoma nieruchomymi elementami. Nakrętki mogą być dokręcane niezależnie, dzięki czemu nie trzeba obracać całym przewodem, rurą ani zamontowanym wcześniej podzespołem.

Ma to praktyczne znaczenie szczególnie przy modernizacji istniejących instalacji, gdzie obie strony połączenia są już zamocowane i wymagają jedynie odpowiedniego elementu przejściowego.

Jak rozpoznać M30x2 i M22x1,5?

Przy identyfikacji starego połączenia warto sprawdzić zarówno średnicę, jak i skok gwintu. Pomiar suwmiarką jest dobrym sposobem wstępnej weryfikacji.

M30x2: średnica zewnętrzna około 29,6-29,9 mm,
M30x2: średnica wewnętrzna około 27,4-27,8 mm,
M22x1,5: średnica zewnętrzna około 21,6-21,9 mm,
M22x1,5: średnica wewnętrzna około 20,2-20,6 mm.

Po zmierzeniu gwintu należy potwierdzić jeszcze średnicę współpracującej rury. W tym produkcie wymagane są konfiguracje 22L i 15L.

Stożek 24° DIN 2353

Złączka pracuje w metrycznym systemie DIN 2353, w którym uszczelnienie połączenia realizowane jest na odpowiednio dopasowanych powierzchniach stożkowych 24°. Gwint odpowiada przede wszystkim za dociśnięcie elementów.

Nie należy traktować gwintów M30x2 i M22x1,5 jak zwykłych gwintów rurowych uszczelnianych taśmą PTFE. Prawidłowa geometria połączenia ma bezpośredni wpływ na szczelność układu.

Kiedy stosuje się przejście 22L na 15L?

Złączka znajduje zastosowanie wszędzie tam, gdzie w jednej części instalacji występuje połączenie M30x2 22L, a w drugiej M22x1,5 15L. Może to dotyczyć napraw, przebudowy hydrauliki maszyny albo montażu nowego podzespołu do istniejącej instalacji.

Przykładem jest wymiana fragmentu instalacji rurowej o średnicy 22 mm na odcinek 15 mm bez konieczności wymiany pozostałych elementów układu. Złączka redukcyjna AA pozwala wykonać takie przejście w jednym elemencie.

Najczęstszy błąd: M30x2 nie zawsze oznacza 22L

W systemach DIN 2353 nie wolno dobierać złączki wyłącznie na podstawie średnicy gwintu. Przykładowo M30x2 może występować zarówno w lekkiej serii 22L, jak i w ciężkiej serii 20S.

Zastosowanie elementu 20S w miejscu 22L oznacza niezgodność średnicy rury i geometrii połączenia. Skutkiem może być brak możliwości prawidłowego skręcenia, uszkodzenie powierzchni uszczelniających lub wyciek oleju.

M22x1,5 również występuje w różnych seriach

Gwint M22x1,5 jest stosowany między innymi w konfiguracji 15L oraz 14S. Dlatego także po mniejszej stronie trzeba potwierdzić, że instalacja wykorzystuje 15L, czyli rurę o średnicy zewnętrznej 15 mm w lekkiej serii.

W tym produkcie właściwe zestawienie to M30x2 22L oraz M22x1,5 15L.

Gdzie sprawdzi się złączka AA M30x2/M22x1,5?

maszyny rolnicze,
maszyny budowlane,
maszyny leśne,
agregaty hydrauliczne,
instalacje przemysłowe,
modernizacje układów rurowych,
naprawy instalacji DIN 2353,
przejścia pomiędzy rurą 22 mm i 15 mm.

Jak dobrać złączkę bez pomyłki?

potwierdź konstrukcję AA, czyli dwie nakrętki,
sprawdź gwint M30x2 po większej stronie,
potwierdź rozmiar 22L i rurę 22 mm,
sprawdź gwint M22x1,5 po mniejszej stronie,
potwierdź rozmiar 15L i rurę 15 mm,
sprawdź zgodność ze stożkiem 24°,
zweryfikuj wymagane ciśnienie całego układu.

Co dobrać do złączki redukcyjnej AA?

Przy przebudowie instalacji warto sprawdzić pozostałe złączki proste AA, szczególnie jeżeli w układzie występuje więcej przejść pomiędzy różnymi średnicami.

Do dalszej rozbudowy instalacji dostępne są również złączki hydrauliczne w wersjach prostych, kolankowych, grodziowych i redukcyjnych.

Jeżeli część instalacji wykonywana jest z przewodu elastycznego, można dodatkowo dobrać odpowiednie końcówki do przewodów hydraulicznych.
