Złączka skręcana kątowa GZ1/2 na wąż 6/4 mm metal

Przejdź do sekcji Opinie

15,01 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ elementu złącze metalowe
Rozmiar węża 1 6 mm
Rozmiar węża 2 4 mm
Rodzaj gwintu zewnętrzny - GZ
Gwint 1/2"
Materiał stal ocynkowana
Ciśnienie maksymalne 15 bar
Przeznaczenie sprężone powietrze
Temperatura pracy 0°C do +60°C

Opis

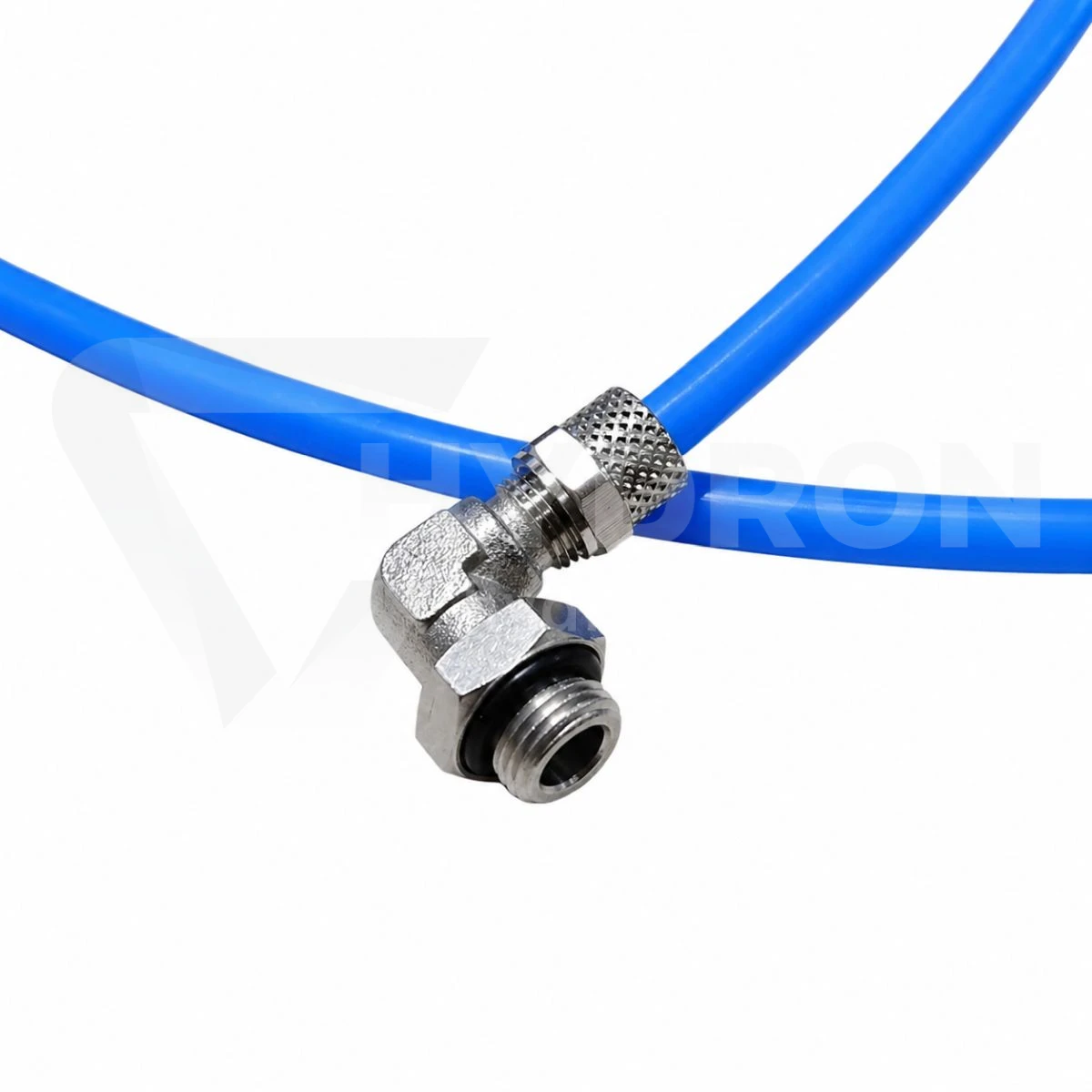

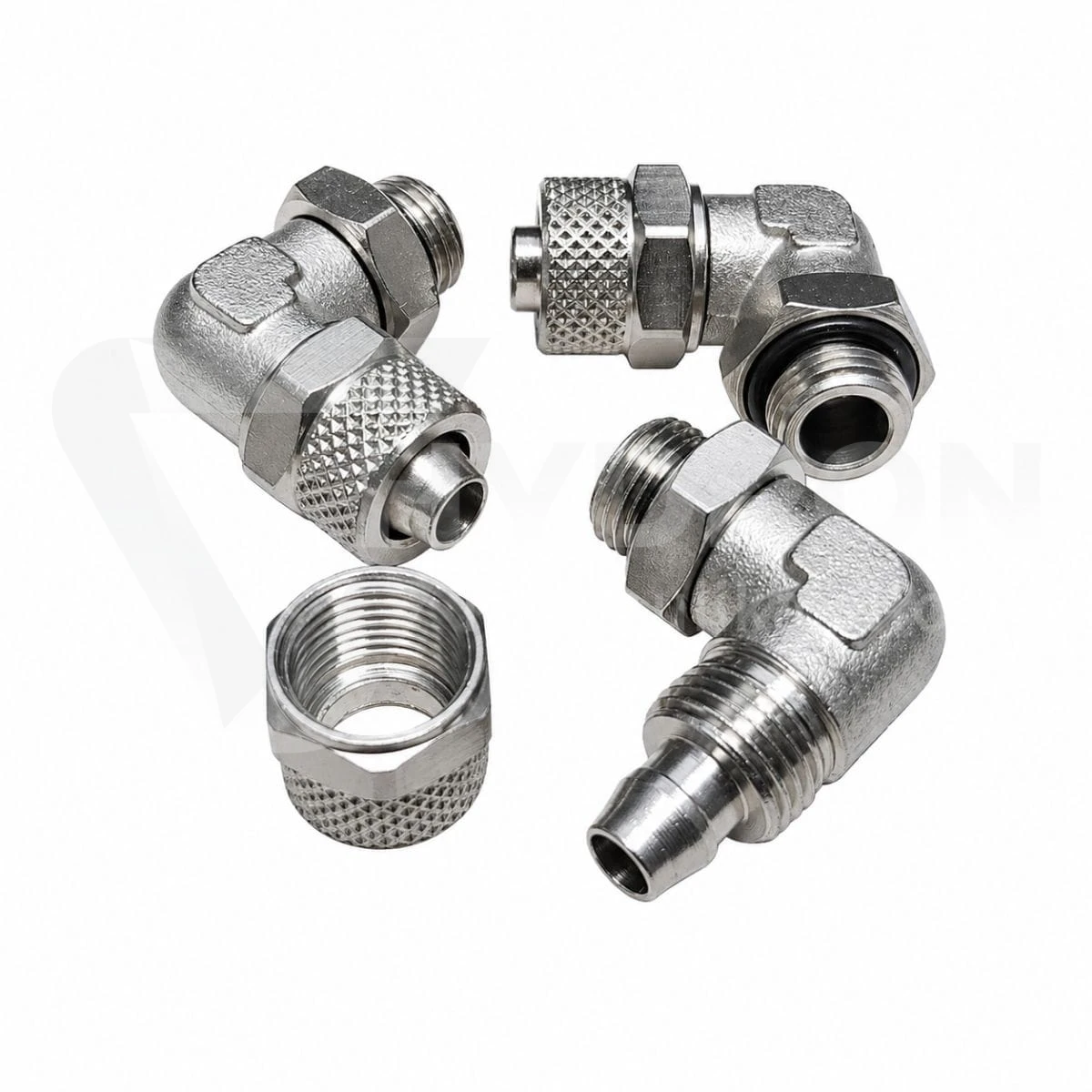

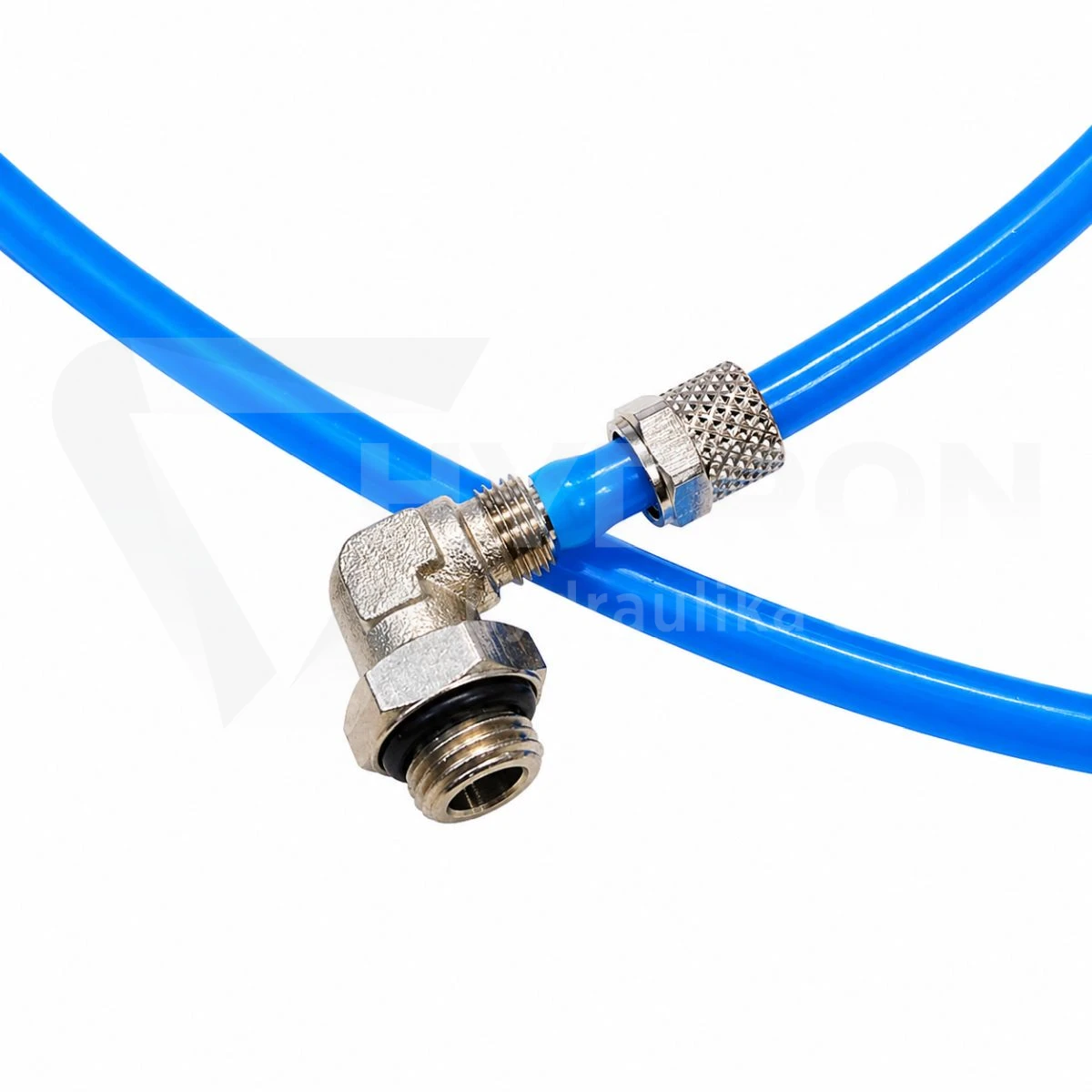

Złączka skręcana kątowa GZ1/2" na wąż 6/4 mm (metalowa niklowana)

Złączka skręcana kątowa GZ1/2" na wąż 6/4 mm metalowa to pneumatyczne złącze kolankowe (90°), przeznaczone do pewnego i szczelnego podłączenia elastycznego przewodu z tworzywa sztucznego o wymiarze 6/4 mm do elementu instalacji wyposażonego w wewnętrzny gwint G 1/2". Konstrukcja kątowa pozwala na natychmiastową zmianę kierunku prowadzenia przewodu pneumatycznego bez ryzyka jego załamania czy spłaszczenia przekroju, co ma kluczowe znaczenie w szafach sterowniczych, przy rozdzielaczach, siłownikach oraz w miejscach o ograniczonej przestrzeni montażowej. Korpus złączki wykonano z trwałego mosiądzu niklowanego, co zapewnia wysoką odporność mechaniczną, ochronę przed korozją oraz trwałość w typowych środowiskach przemysłowych. Nakrętka dociskowa gwarantuje mechaniczne zaciśnięcie przewodu na mosiężnym króćcu, zapewniając bezwyciekową pracę przy ciśnieniu roboczym do 15 bar oraz w instalacjach próżniowych.

Zastosowanie, konstrukcja i zalety złączki skręcanej 6/4 mm GZ 1/2"

W układach pneumatyki przemysłowej i automatyki właściwy dobór przyłączy ma bezpośredni wpływ na szczelność i sprawność energetyczną sieci sprężonego powietrza. Złączka skręcana kątowa GZ 1/2" na wąż 6/4 mm stanowi niezawodne rozwiązanie tam, gdzie połączenia wtykowe mogą być narażone na przypadkowe wypięcie pod wpływem drgań lub naprężeń.

Konstrukcja kątowa 90°: Pozwala na bezproblemowe wyprowadzenie przewodu pod kątem prostym ze ściany siłownika lub rozdzielacza, eliminując naprężenia węża.
Pewne mocowanie skręcane (zacisk mechaniczny): Nakrętka dociska przewód do stożkowego króćca, uniemożliwiając jego zsunięcie się pod wpływem ciśnienia lub ruchu maszyny.
Trwały korpus z mosiądzu niklowanego: Odporny na wilgoć, cząstki oleju sprężarkowego oraz powierzchowne uszkodzenia mechaniczne.
Uniwersalny gwint zewnętrzny GZ 1/2": Standardowy gwint calowy z nacięciem lub uszczelnieniem przylgowym, pasujący do urządzeń pneumatycznych wymagających przyłącza 1/2".
Szeroki zakres pracy pod ciśnieniem od -0,95 bar do 15 bar: Przystosowana do standardowych instalacji sprężonego powietrza oraz układów podciśnieniowych i próżniowych.

Z czym łączyć złączkę kątową GZ 1/2" / 6/4 mm i jak uniknąć błędów?

Złączka pneumatyczna skręcana GZ 1/2" na wąż 6/4 mm współpracuje z popularnymi przewodami i elementami automatyki:

Przewody pneumatyczne z tworzyw sztucznych: Węże poliuretanowe (PU), poliamidowe (PA/Tekalan) oraz polietylenowe (PE) o kalibrowanej średnicy zewnętrznej 6 mm i wewnętrznej 4 mm.
Komponenty sieci sprężonego powietrza: Korpusy zaworów, bloki rozdzielaczy pneumatycznych, siłowniki, filtry i reduktory z gniazdem GW 1/2".

Podczas doboru złączki kluczowe jest prawidłowe zmierzenie przewodu. Oznaczenie 6/4 mm oznacza, że wąż musi posiadać dokładnie 6 mm średnicy zewnętrznej oraz 4 mm średnicy wewnętrznej (grubość ścianki 1 mm). Zastosowanie przewodu o innej grubości ścianki (np. 6/3 mm lub 6/2,5 mm) uniemożliwi prawidłowe nasunięcie na króciec lub uniemożliwi dokręcenie nakrętki, co doprowadzi do nieszczelności. Weryfikacja gwintu 1/2" suwmiarką na zwojach męskich daje wymiar około 20,6–20,9 mm.

Specyfikacja techniczna

Parametr techniczny	Wartość / Opis
Nazwa produktu	Złączka skręcana kątowa GZ1/2" na wąż 6/4 mm metal
Gwint przyłącza (GZ)	G 1/2" (1/2" BSP zewnętrzny, wymiar suwmiarką \~20,9 mm)
Przyłącze na wąż	6/4 mm (zewnętrzna 6 mm / wewnętrzna 4 mm)
Konstrukcja / Kąt	Kątowa 90° (kolankowa)
Materiały wykonania	Mosiądz niklowany / stal
Maksymalne ciśnienie robocze	od -0,95 bar do 15 bar
Zakres temperatur pracy	od 0°C do +60°C
Obsługiwane media	Sprężone powietrze, próżnia
Kompatybilne przewody	PU (poliuretan), PA (poliamid), PE (polietylen)

Najczęściej zadawane pytania (FAQ)

Do czego służy złączka skręcana kątowa GZ1/2" na wąż 6/4 mm?

Służy do podłączenia elastycznego przewodu pneumatycznego 6/4 mm do urządzenia z gwintem wewnętrznym 1/2" pod kątem 90°, co ułatwia prowadzenie węża w ciasnych miejscach bez ryzyka jego załamania.

Do jakich przewodów pasuje ten model złączki?

Złączka pasuje do elastycznych przewodów z tworzyw sztucznych (PU, PA, PE) o wymiarach dokładnie 6 mm średnicy zewnętrznej i 4 mm średnicy wewnętrznej.

Czym różni się złączka skręcana od złączki wtykowej?

Złączka skręcana mechanicznie zaciska przewód nakrętką na wewnętrznym króćcu, tworząc bardzo stabilne połączenie odporne na szarpania i drgania. Złączki wtykowe pozwalają na sprawniejszy wtyk, lecz skręcane dają pewniejsze mocowanie mechaniczne.
