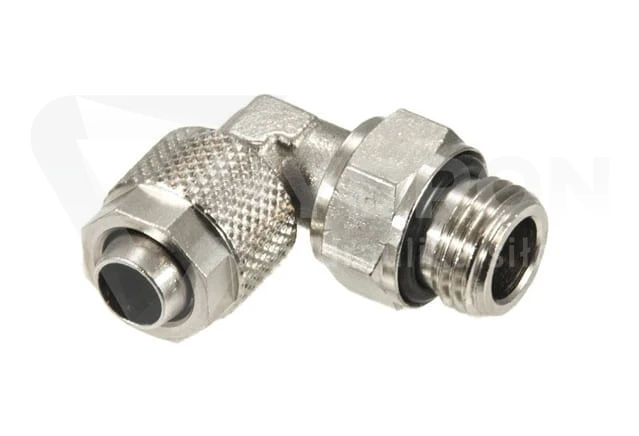

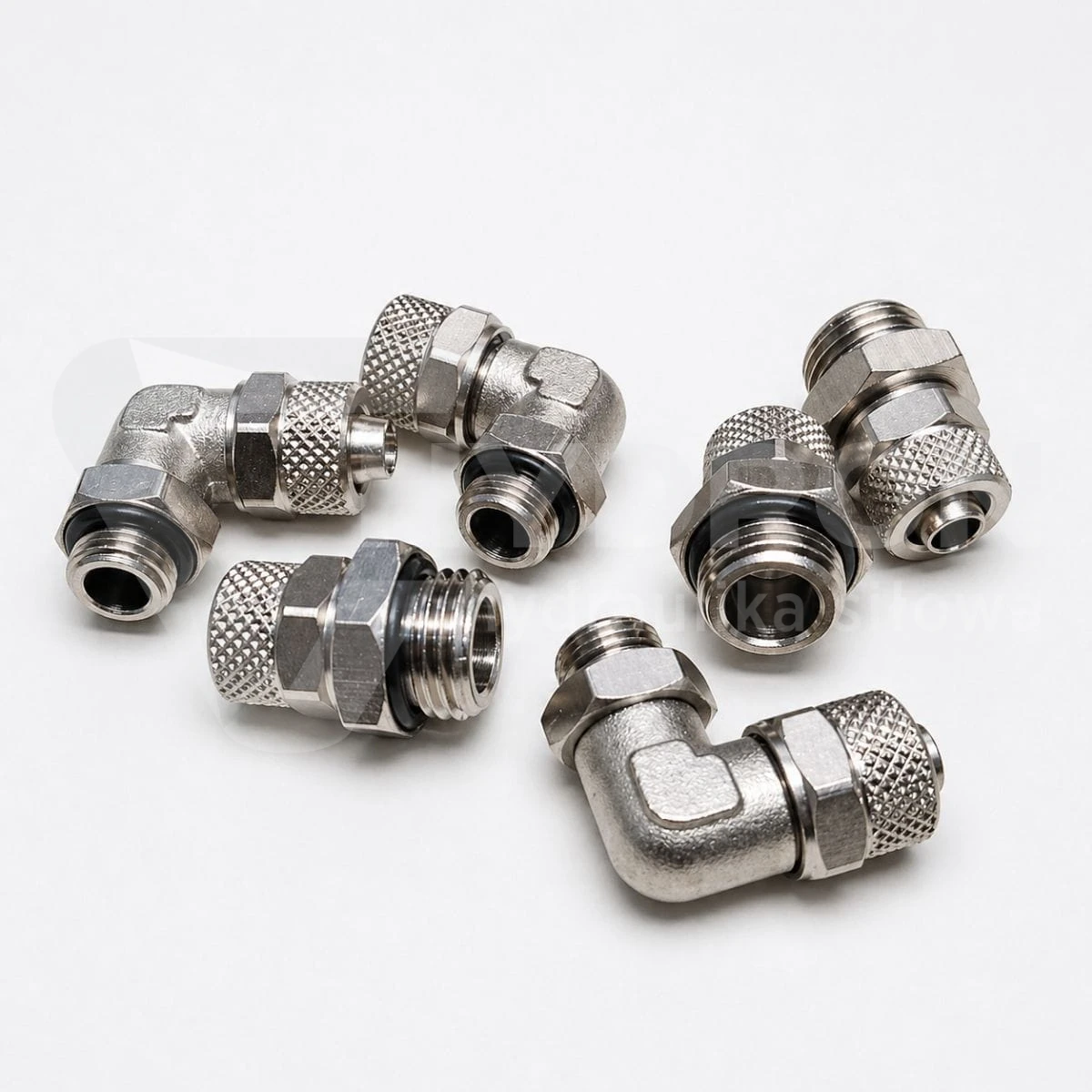

Złączka skręcana kątowa GZ1/8 na wąż 6/4 mm metal

Złączka skręcana kątowa GZ1/8 na wąż 6/4 mm metal to pneumatyczne złącze kątowe przeznaczone do podłączenia przewodu pneumatycznego o wymiarze 6/4 mm do elementu instalacji z gwintem wewnętrznym 1/8". Konstrukcja kątowa pozwala zmienić kierunek prowadzenia przewodu bez jego nadmiernego zaginania, co ma znaczenie w szafach pneumatycznych, przy zaworach, rozdzielaczach, siłownikach oraz punktach, gdzie przestrzeń montażowa jest ograniczona. Metalowe wykonanie zwiększa odporność połączenia na typowe warunki pracy w instalacjach sprężonego powietrza.

Parametry techniczne:

• Typ elementu: złączka pneumatyczna skręcana kątowa
• Rodzaj przyłącza: gwint zewnętrzny GZ
• Gwint: 1/8"
• Przyłącze przewodu: na wąż 6/4 mm
• Rozmiar węża zewnętrzny: 6 mm
• Rozmiar węża wewnętrzny: 4 mm
• Materiał: stal / złącze metalowe
• Medium: sprężone powietrze
• Możliwe zastosowanie: sprężone powietrze / próżnia
• Ciśnienie maksymalne: 15 bar
• Temperatura pracy: od 0°C do +60°C
• Kod produktu: HF/2003/8X6-01
• Kod EAN: 0200000039400
• Zastosowanie: przewody PU, PA, PE oraz instalacje pneumatyczne

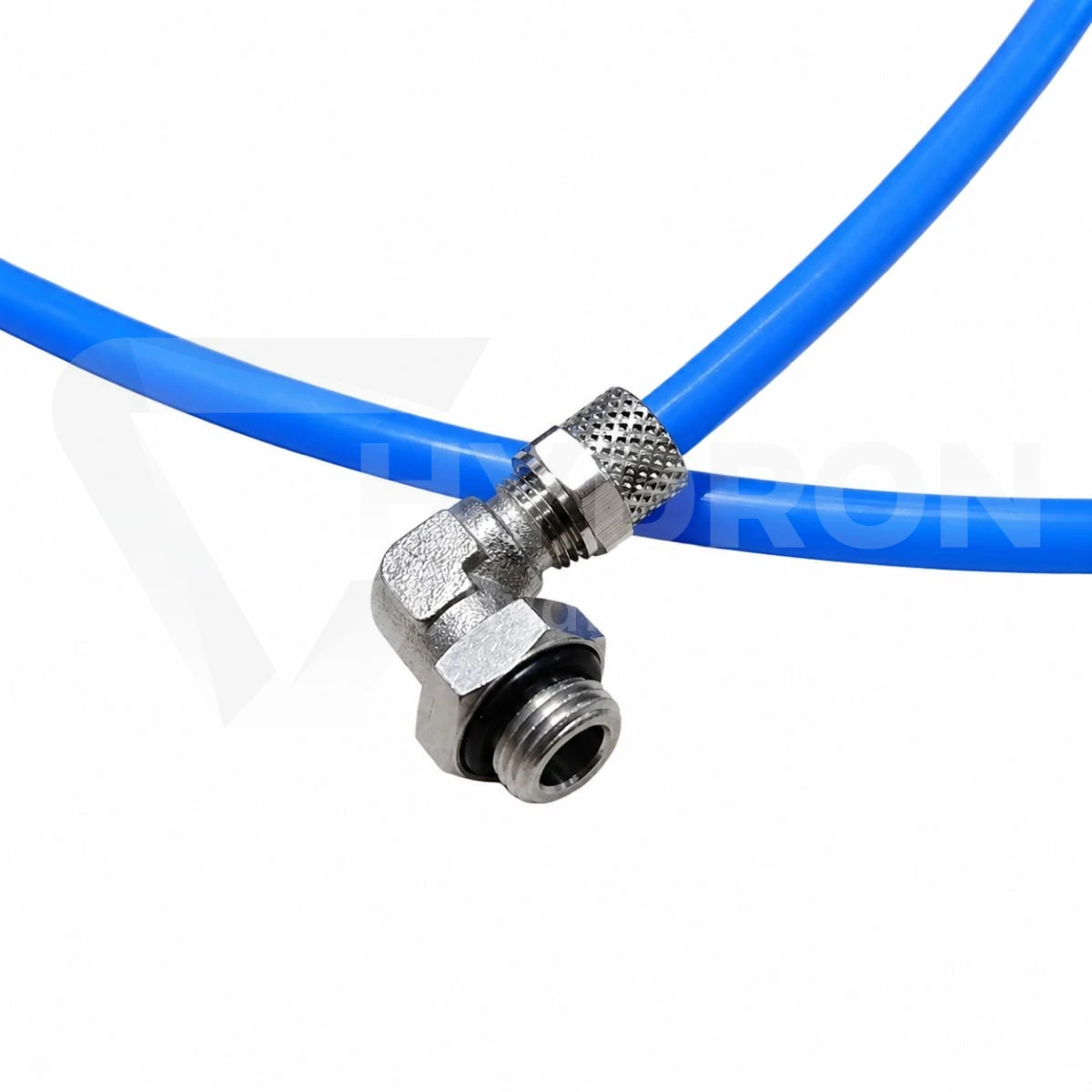

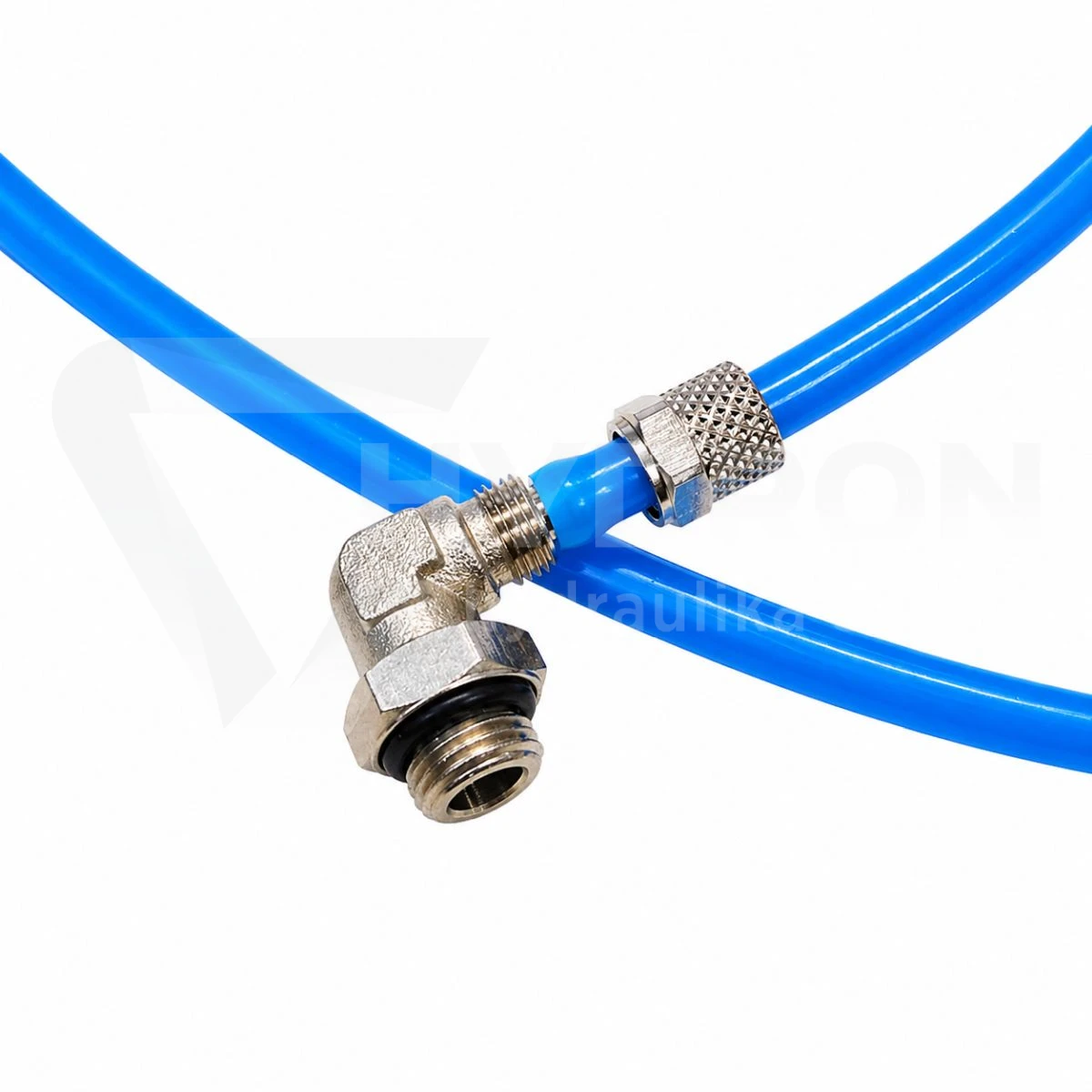

Złączka pneumatyczna kątowa do przewodu 6/4 mm

Złączka pneumatyczna kątowa do przewodu 6/4 mm sprawdza się tam, gdzie przewód musi zostać wyprowadzony pod kątem, a zastosowanie prostej złączki powodowałoby zbyt mocne zagięcie węża. W praktyce dotyczy to instalacji przy maszynach, kompresorach, rozdzielaczach pneumatycznych, zaworach oraz elementach automatyki, gdzie przewód powinien być poprowadzony stabilnie i bez naprężeń. Przy budowie takiego połączenia warto dobrać także przewody pneumatyczne, przewody i węże tekalan oraz złącza pneumatyczne skręcane, ponieważ szczelność układu zależy nie tylko od samej złączki, ale również od prawidłowego doboru przewodu i średnicy.

Gwint zewnętrzny 1/8" w instalacji pneumatycznej

Gwint zewnętrzny 1/8" pozwala wkręcić złączkę w element z gwintem wewnętrznym o tym samym rozmiarze. Może to być korpus zaworu, siłownik, rozdzielacz, przygotowanie powietrza lub inne przyłącze pneumatyczne. Przed montażem trzeba sprawdzić nie tylko rozmiar gwintu, ale także jego standard oraz sposób uszczelnienia, ponieważ podobne gwinty mogą wyglądać niemal identycznie, a mimo to nie dawać szczelnego połączenia. Jeżeli instalacja wymaga innych konfiguracji przyłączy, można porównać ten produkt z kategoriami złączki proste z gwintem, kolanka z gwintem oraz redukcje pneumatyczne. Dzięki temu łatwiej dobrać złączkę do konkretnego miejsca w układzie, zamiast dopasowywać przewód na siłę.

Kiedy wybrać złączkę skręcaną zamiast wtykowej

Złączka skręcana jest dobrym wyborem wtedy, gdy użytkownik chce mechanicznie zacisnąć przewód i uzyskać stabilne połączenie w miejscu narażonym na ruch, drgania lub częste manipulowanie przewodem. W porównaniu ze złączkami wtykowymi montaż może być mniej szybki, ale połączenie daje większe poczucie kontroli nad osadzeniem przewodu. Złączki wtykowe sprawdzają się przy szybkim montażu i prostych instalacjach, natomiast złączki skręcane są często wybierane do bardziej pewnego mocowania przewodu. Przy kompletowaniu instalacji można porównać złącza pneumatyczne wtykowe, szybkozłącza pneumatyczne oraz łączniki pneumatyczne do węża, żeby dobrać rozwiązanie do sposobu pracy układu.

Najczęstszy błąd przy doborze złączki na wąż 6/4 mm

Najczęstszy błąd polega na pomyleniu wymiaru przewodu. Oznaczenie 6/4 mm oznacza średnicę zewnętrzną 6 mm i średnicę wewnętrzną 4 mm. Do tej złączki nie należy dobierać przewodu wyłącznie po jednej wartości, ponieważ zły wymiar może spowodować problemy z montażem lub nieszczelność połączenia. Drugim błędem jest wybór złączki prostej w miejscu, gdzie przewód od razu po wyjściu z gwintu musi zmienić kierunek. W takiej sytuacji przewód może być zagięty zbyt mocno, co ogranicza przepływ powietrza i przyspiesza zużycie materiału. Złączka kątowa rozwiązuje ten problem, ponieważ prowadzi przewód w bardziej naturalnym kierunku.

Konsekwencje złego doboru przewodu i gwintu

Nieprawidłowo dobrana złączka może powodować ucieczkę powietrza, spadki ciśnienia, głośną pracę układu lub niestabilne działanie narzędzi pneumatycznych. Jeżeli przewód jest zbyt luźny, połączenie może się rozszczelnić. Jeżeli przewód jest źle poprowadzony, może dojść do jego załamania, ograniczenia przepływu albo wyrwania złączki podczas pracy maszyny. W układach sprężonego powietrza nawet niewielka nieszczelność zwiększa zużycie energii i obciąża kompresor. Dlatego złączkę warto dobierać razem z odpowiednimi elementami instalacji, takimi jak zawory pneumatyczne, elektrozawory pneumatyczne oraz zestawy przygotowania powietrza.

Zastosowanie w warsztacie, automatyce i instalacjach sprężonego powietrza

Złączka skręcana kątowa GZ1/8 na wąż 6/4 mm metal znajduje zastosowanie w instalacjach kompresorowych, prostych układach automatyki, maszynach warsztatowych, stanowiskach montażowych oraz systemach sterowania pneumatycznego. Może pracować przy podłączaniu przewodów do zaworów, siłowników, rozdzielaczy, bloków przyłączeniowych i elementów przygotowania powietrza. W praktyce taki element często pracuje razem z siłownikami pneumatycznymi, rozdzielaczami pneumatycznymi, tłumikami hałasu powietrza oraz pistoletami do przedmuchiwania, zależnie od tego, jaki fragment instalacji jest kompletowany.

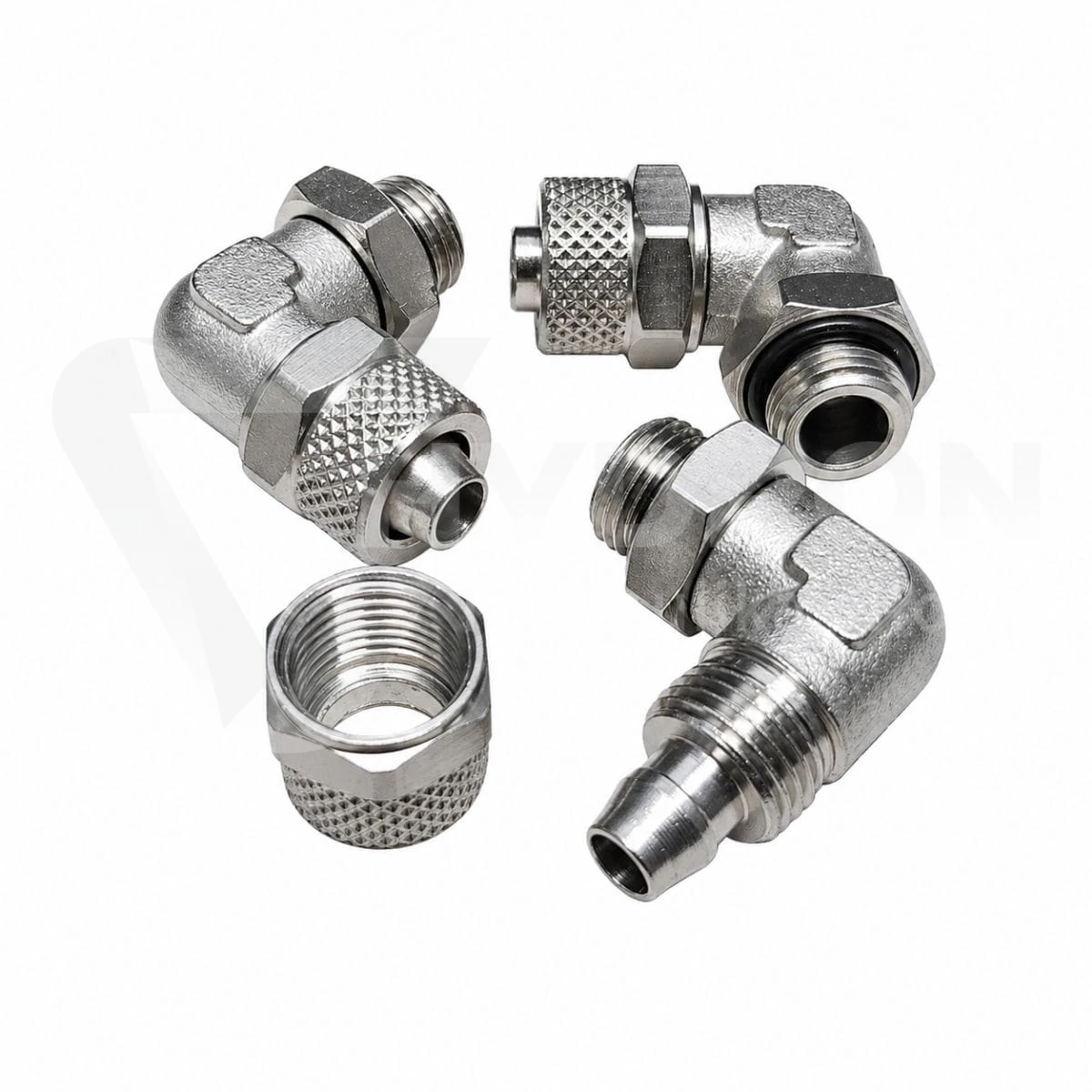

Jak zamontować złączkę skręcaną kątową

Montaż złączki wymaga prawidłowego przygotowania przewodu. Końcówka przewodu powinna być równo odcięta, bez zadziorów i odkształceń. Następnie przewód należy osadzić w złączce zgodnie z konstrukcją zacisku, a gwint zewnętrzny 1/8" wkręcić w odpowiednie gniazdo. W wielu instalacjach konieczne jest także zastosowanie właściwego uszczelnienia gwintu, aby uniknąć mikrowycieków powietrza. Nie należy dokręcać złączki nadmierną siłą, ponieważ może to uszkodzić gwint lub korpus elementu, do którego jest montowana. Poprawny montaż powinien zapewniać szczelność, ale bez naprężania przewodu i bez wymuszania nienaturalnego kierunku jego wyjścia.

Efekt prawidłowego doboru złączki

Prawidłowo dobrana złączka skręcana kątowa GZ1/8 na wąż 6/4 mm metal pozwala wykonać szczelne, stabilne i uporządkowane połączenie w instalacji pneumatycznej. Ogranicza ryzyko załamania przewodu, poprawia prowadzenie instalacji i pomaga utrzymać właściwy przepływ sprężonego powietrza. W praktyce oznacza to mniej strat, łatwiejszy montaż oraz bardziej niezawodną pracę układu.
