Złączka redukcyjna pneumatyczna 1/4 GW-1/8 GZ

Przejdź do sekcji Opinie

4,65 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ elementu złączka redukcyjna
Rodzaj gwintu wewnętrzny/zewnętrzny - GW/GZ
Gwint 1/4"
Gwint 2 1/8''
Materiał mosiądz niklowany
Ciśnienie maksymalne 60 bar
Przeznaczenie powietrze / woda
Temperatura pracy -40°C do +120 °C.

Opis

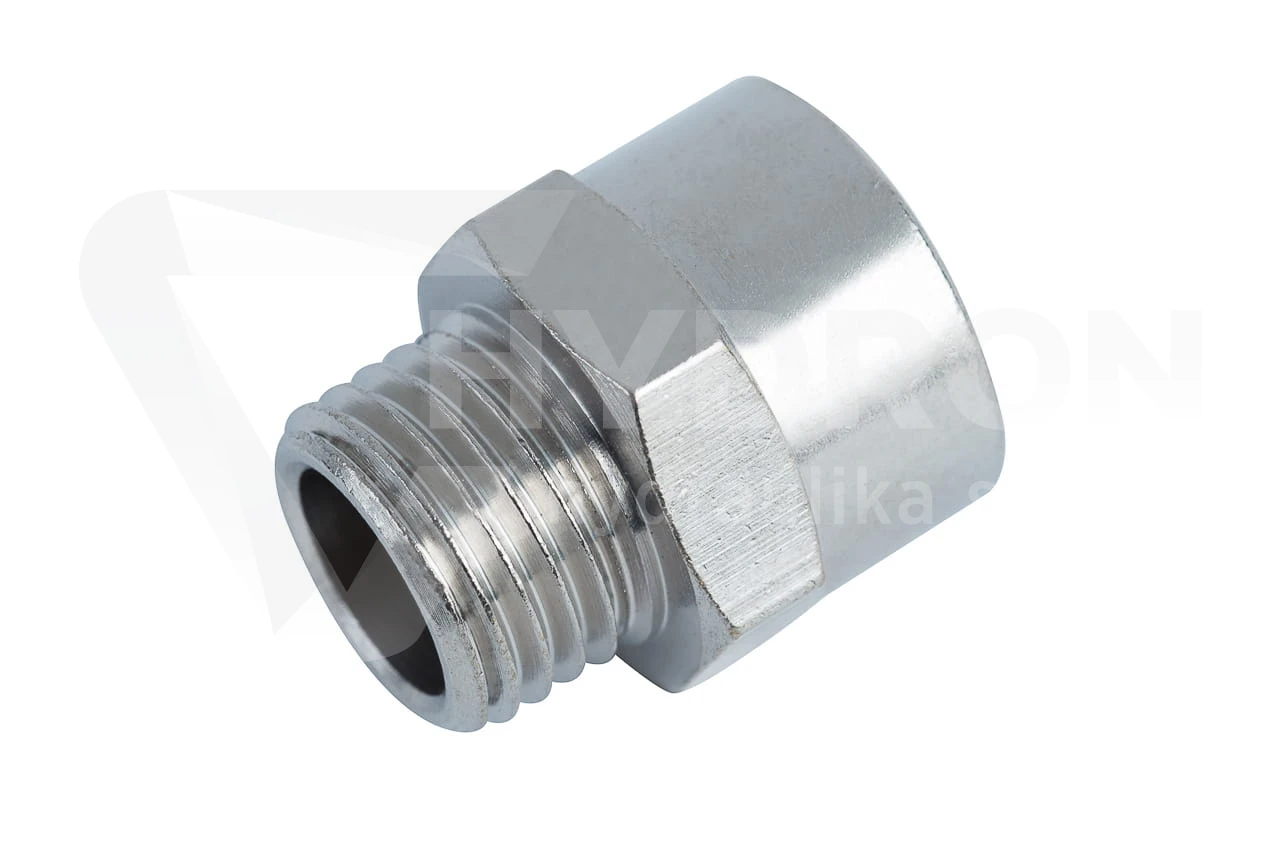

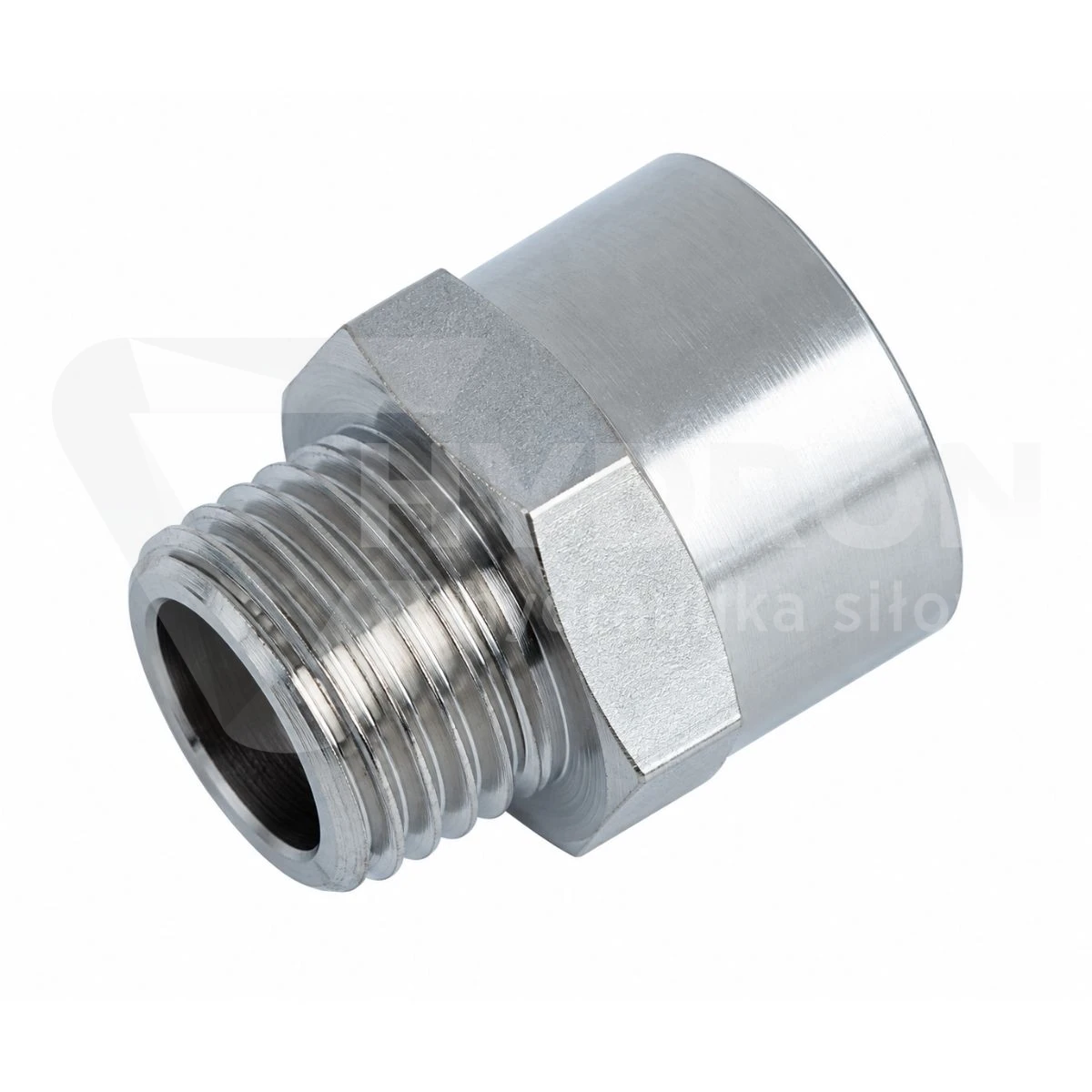

Złączka redukcyjna pneumatyczna 1/4" GW / 1/8" GZ (mosiądz niklowany)

Złączka redukcyjna pneumatyczna 1/4" GW / 1/8" GZ to precyzyjnie wykonany mosiężny adapter gwintowany, przeznaczony do połączeń redukcyjnych i adaptacyjnych w układach pneumatyki przemysłowej, instalacjach sprężonego powietrza, sieciach wodnych, olejowych oraz w automatach produkcyjnych. Złączka wyposażona jest w gniazdo z wewnętrznym gwintem walcowym 1/4" BSP (G 1/4") oraz zewnętrzny czop z gwintem walcowym 1/8" BSP (G 1/8"). Korpus złączki wyprodukowano z wysokiej jakości mosiądzu zabezpieczonego galwaniczną powłoką niklową, co zapewnia bardzo wysoką odporność na korozję, utlenianie, wilgoć oraz cząstki olejowe występujące w sieciach pneumatycznych. Redukcja przystosowana jest do pracy pod ciśnieniem roboczym dochodzącym do 60 bar oraz w zakresie temperatur od -40°C do +120°C, co gwarantuje pełną szczelność oraz trwałość mechaniczną w warunkach warsztatowych i przemysłowych.

Zastosowanie, konstrukcja i parametry robocze złączki redukcyjnej

Głównym zadaniem złączki redukcyjnej jest umożliwienie bezpośredniego podłączenia komponentu z większym zewnętrznym gwintem 1/4" do mniejszego portu z wewnętrznym gwintem 1/8". Wykorzystanie niklowanego mosiądzu ułatwia montaż, zapobiega zapiekaniu się zwojów oraz chroni styk gwintowy przed powstawaniem osadów tlenkowych.

Trwała konstrukcja z mosiądzu niklowanego: Gwarantuje bardzo dobrą odporność na korozję, parę wodną oraz skraplające się oleje sprężarkowe.
Wysokie ciśnienie robocze do 60 bar: Wielokrotnie przewyższa standardowe wymogi przemysłowych sieci sprężonego powietrza (zwykle 6–10 bar).
Szeroka tolerancja termiczna od -40°C do +120°C: Pozwala na bezawaryjny montaż w instalacjach otwartych oraz przy urządzeniach emitujących ciepło.
Precyzyjne wymiary gwintów BSP (ISO 228-1): Gwint wewnętrzny 1/4" GW (średnica otworu 11,4–11,9 mm) oraz gwint zewnętrzny 1/8" GZ (średnica zewnętrzna gwintu 9,3–9,7 mm).
Szeroki zakres obsługiwanych mediów: Dedykowana do sprężonego powietrza, wody technicznej, olejów i gazów obojętnych.

Z czym łączyć redukcję 1/4" GW / 1/8" GZ i jak prawidłowo prowadzić montaż?

Redukcja pneumatyczna 1/4" GW / 1/8" GZ znajduje szerokie zastosowanie przy budowie, adaptacji i serwisie układów zasilania pneumatycznego:

Montaż w korpusach urządzeń: Zewnętrzny gwint 1/8" GZ wkręca się w port siłownika pneumatycznego, blok rozdzielacza M5/1/8", wyspę zaworową, mikrofiltr lub puszkę czujnika.
Podłączanie osprzętu pomiarowego i sterującego: Wewnętrzne gniazdo 1/4" GW umożliwia wkręcenie manometru ciśnieniowego z czopem 1/4", presostatu, czujnika przepływu lub szybkozłączki z gwintem 1/4" GZ.
Łączenie ze złączkami wtykowymi na przewody: Do gniazda 1/4" GW można wkręcić automatyczne złączki wtykowe lub skręcane na przewody poliuretanowe (PU) i poliamidowe (PA) o średnicach 4 mm, 6 mm, 8 mm lub 10 mm.

Podczas montażu gwintów walcowych 1/8" GZ oraz 1/4" GW zaleca się stosowanie odpowiednich materiałów uszczelniających – taśmy teflonowej PTFE, nitki gwintowej lub płynnych uszczelniaczy anaerobowych. Przed skręceniem warto upewnić się suwmiarką, że gniazdo i czop posiadają zgodne skoki oraz podziałkę calową.

Specyfikacja techniczna

Parametr techniczny	Wartość / Opis
Nazwa produktu	Złączka redukcyjna pneumatyczna 1/4" GW / 1/8" GZ
Gwint 1 (wewnętrzny GW)	G 1/4" (1/4" BSP walcowy, wymiar otworu 11,4–11,9 mm)
Gwint 2 (zewnętrzny GZ)	G 1/8" (1/8" BSP walcowy, wymiar zewnętrzny 9,3–9,7 mm)
Materiał korpusu	Mosiądz niklowany (powłoka ochronna)
Maksymalne ciśnienie robocze	60 bar
Zakres temperatur pracy	od -40°C do +120°C
Obsługiwane media	Sprężone powietrze, woda, olej, gazy obojętne
Kod katalogowy / symbol	REDUKCJA 1/4/1/8 (GTIN: 0200000016982)

Najczęściej zadawane pytania (FAQ)

Do czego służy redukcja pneumatyczna 1/4" GW / 1/8" GZ?

Służy do adaptacji połączeń w instalacji pneumatycznej lub płynowej. Pozwala wkręcić element z większym gwintem zewnętrznym 1/4" (np. manometr, złączkę wtykową) do małego portu z gwintem wewnętrznym 1/8".

Jak zmierzyć suwmiarką gwinty tej złączki?

Gwint zewnętrzny 1/8" GZ mierzy na zwojach około 9,3–9,7 mm. Wewnętrzne gniazdo 1/4" GW mierzy średnicę otworu około 11,4–11,9 mm.

Dlaczego warto wybrać mosiądz niklowany?

Niklowanie tworzy trwałą warstwę ochronną na mosiądzu, zapobiegając patynowaniu, utlenianiu i korozji w obecności wilgoci oraz środków czyszczących. Niklowane gwinty nie zacinają się także podczas montażu.

Jakich środków uszczelniających użyć przy montażu?

Dla uzyskania pełnej szczelności na gwintach walcowych zaleca się stosowanie taśmy teflonowej PTFE, nitki uszczelniającej do gwintów lub płynnego uszczelniacza anaerobowego do pneumatyki.
