Złączka redukcyjna pneumatyczna 1/4 GW-3/8 GZ

Przejdź do sekcji Opinie

7,69 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ elementu złączka redukcyjna
Rodzaj gwintu wewnętrzny/zewnętrzny - GW/GZ
Gwint 1/4"
Gwint 2 3/8''
Materiał mosiądz niklowany
Ciśnienie maksymalne 60 bar
Przeznaczenie sprężone powietrze
Temperatura pracy -40°C do +120 °C.

Opis

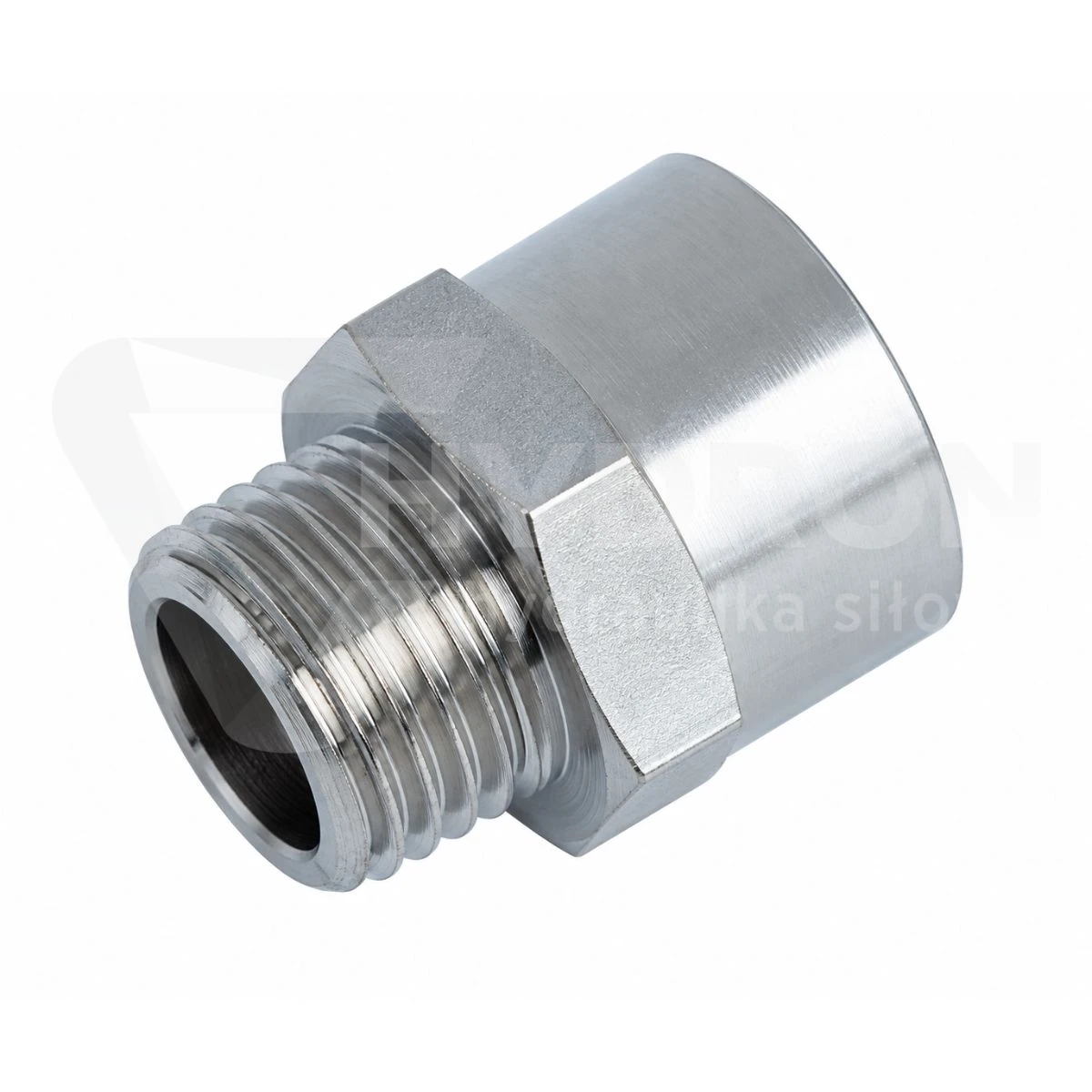

Złączka redukcyjna pneumatyczna 1/4" GW / 3/8" GZ (mosiądz niklowany)

Złączka redukcyjna pneumatyczna 1/4" GW / 3/8" GZ to precyzyjnie wykonana przejściówka gwintowana, przeznaczona do adaptacji połączeń o różnych średnicach w instalacjach pneumatycznych, wodnych, olejowych oraz w układach automatyki przemysłowej. Element posiada gniazdo z wewnętrznym gwintem walcowym 1/4" BSP (G 1/4") oraz czop z zewnętrznym gwintem walcowym 3/8" BSP (G 3/8"). Korpus złączki wyprodukowano z wysokigatunkowego mosiądzu zabezpieczonego galwaniczną powłoką niklową, co zapewnia bardzo wysoką odporność na korozję, utlenianie oraz działanie niekorzystnych czynników środowiskowych. Złączka przystosowana jest do pracy przy ciśnieniu roboczym do 60 bar oraz w szerokim zakresie temperatur od -40°C do +120°C, dzięki czemu gwarantuje pełną szczelność i stabilność połączenia pod obciążeniem ciśnieniowym w warsztatach, szafach sterowniczych, instalacjach sprężonego powietrza oraz układach technologicznych.

Zastosowanie, konstrukcja i parametry robocze złączki redukcyjnej

Głównym zadaniem złączki redukcyjnej jest umożliwienie bezpośredniego podłączenia elementu z małym gwintem zewnętrznym 1/4" GZ do większego portu z gwintem wewnętrznym 3/8" GW. Wykorzystanie mosiądzu niklowanego eliminuje ryzyko zatarcia gwintów podczas montażu oraz zapobiega powstawaniu tlenków na powierzchniach przylgowych.

Trwała konstrukcja z mosiądzu niklowanego: Zapewnia ochronę przed wilgocią, środkami czyszczącymi oraz parami olejowymi występującymi w instalacjach pneumatycznych.
Wysokie ciśnienie robocze do 60 bar: Wielokrotnie przekracza standardowe wymogi przemysłowych układów pneumatycznych (zwykle 6–10 bar), zapewniając wysoki zapas bezpieczeństwa.
Szeroki zakres temperatur od -40°C do +120°C: Pozwala na bezpieczny montaż na zewnątrz budynków, przy kompresorach oraz w pobliżu urządzeniach emitujących ciepło.
Precyzyjne wymiary gwintów BSP (ISO 228-1): Gwint wewnętrzny 1/4" (wymiar suwmiarką 11,4–11,9 mm) oraz gwint zewnętrzny 3/8" (wymiar suwmiarką 16,3–16,6 mm).
Wszechstronność mediów roboczych: Przystosowana do bezawaryjnej pracy ze sprężonym powietrzem, gazami obojętnymi, wodą techniczną oraz olejem.

Z czym łączyć redukcję 1/4" GW / 3/8" GZ i jak prawidłowo prowadzić montaż?

Redukcja pneumatyczna 1/4" GW / 3/8" GZ znajduje zastosowanie w rozbudowie i modernizacji układów zasilania powietrzem:

Montaż w korpusach urządzeń: Zewnętrzny gwint 3/8" GZ wkręca się bezpośrednio w blok rozdzielacza pneumatycznego, zawór odcinający, filtr powietrza, zespół przygotowania powietrza (FRL) lub korpus siłownika.
Podłączanie osprzętu pomiarowego i sterującego: Wewnętrzne gniazdo 1/4" GW umożliwia wkręcenie manometru ciśnieniowego z króćcem 1/4", czujnika ciśnienia, presostatu lub szybkozłączki pneumatycznej z gwintem 1/4" GZ.
Łączenie z wężykami i złączkami wtykowymi: Do gniazda 1/4" GW można wkręcić złączki wtykowe automatyczne na przewody poliuretanowe (PU) lub poliamidowe (PA) o średnicach 4 mm, 6 mm, 8 mm lub 10 mm.

Podczas montażu gwintu walcowego 3/8" GZ oraz 1/4" GW należy pamiętać o zastosowaniu odpowiedniego uszczelnienia na zwojach lub pod kołnierzem przylgowym – najczęściej stosuje się taśmę teflonową PTFE, nitkę uszczelniającą lub kleje anaerobowe. Najczęstszym błędem jest mylenie gwintów walcowych BSP (G) ze stożkowymi gwintami NPT lub metrycznymi. Przed wkręceniem warto upewnić się suwmiarką, że gniazdo i czop posiadają zgodne skoki oraz podziałkę calową.

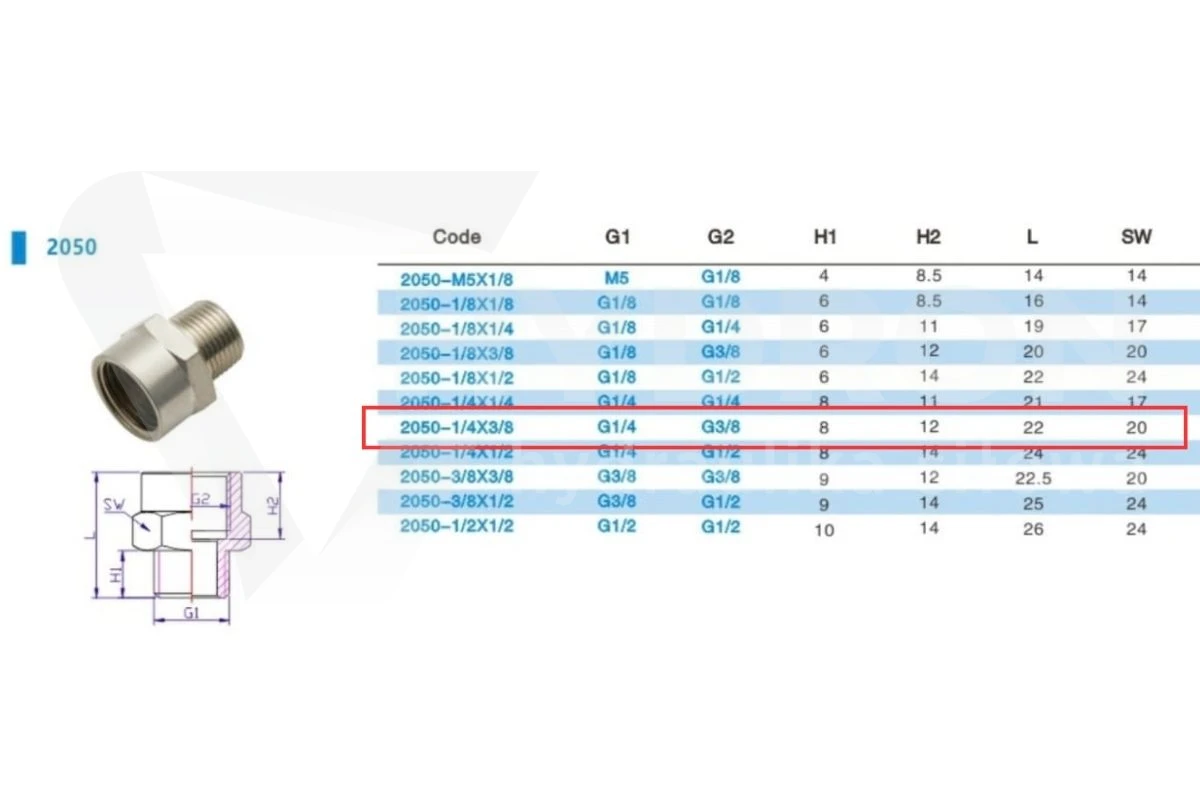

Specyfikacja techniczna

Parametr techniczny	Wartość / Opis
Nazwa produktu	Złączka redukcyjna pneumatyczna 1/4" GW / 3/8" GZ
Gwint 1 (wewnętrzny GW)	G 1/4" (1/4" BSP walcowy, wymiar otworu 11,4–11,9 mm)
Gwint 2 (zewnętrzny GZ)	G 3/8" (3/8" BSP walcowy, wymiar zewnętrzny 16,3–16,6 mm)
Materiał korpusu	Mosiądz niklowany (powłoka antykorozyjna)
Maksymalne ciśnienie robocze	60 bar
Zakres temperatur pracy	od -40°C do +120°C
Obsługiwane media	Sprężone powietrze, woda, olej, gazy obojętne
Kod katalogowy / symbol	REDUKCJA 1/4/3/8 (GTIN: 2000010049738)

Najczęściej zadawane pytania (FAQ)

Do czego służy redukcja pneumatyczna 1/4" GW / 3/8" GZ?

Służy do zmiany rozmiaru przyłącza gwintowanego w instalacji pneumatycznej lub płynowej. Pozwala wkręcić element z gwintem zewnętrznym 1/4" (np. manometr lub złączkę wtykową) do gniazda o rozmiarze 3/8".

Jak zmierzyć suwmiarką gwinty tej złączki?

Gwint zewnętrzny 3/8" GZ mierzy na gwincie około 16,3–16,6 mm. Wewnętrzne gniazdo 1/4" GW mierzy średnicę otworu około 11,4–11,9 mm.

Dlaczego warto wybrać mosiądz niklowany?

Niklowanie tworzy szczelną warstwę ochronną na mosiądzu, zapobiegając utlenianiu, szarzeniu i korozji w obecności wilgoci oraz środków chemicznych. Ponadto niklowany gwint nie zaciera się podczas wkręcania.

Jakich środków uszczelniających użyć przy montażu?

Dla uzyskania pełnej szczelności na gwintach walcowych zaleca się użycie taśmy teflonowej PTFE, nitki uszczelniającej do gwintów lub płynnego uszczelniacza anaerobowego do pneumatyki.
