Złączka redukcyjna pneumatyczna 3/8 GW-1/2 GZ

Przejdź do sekcji Opinie

10,04 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

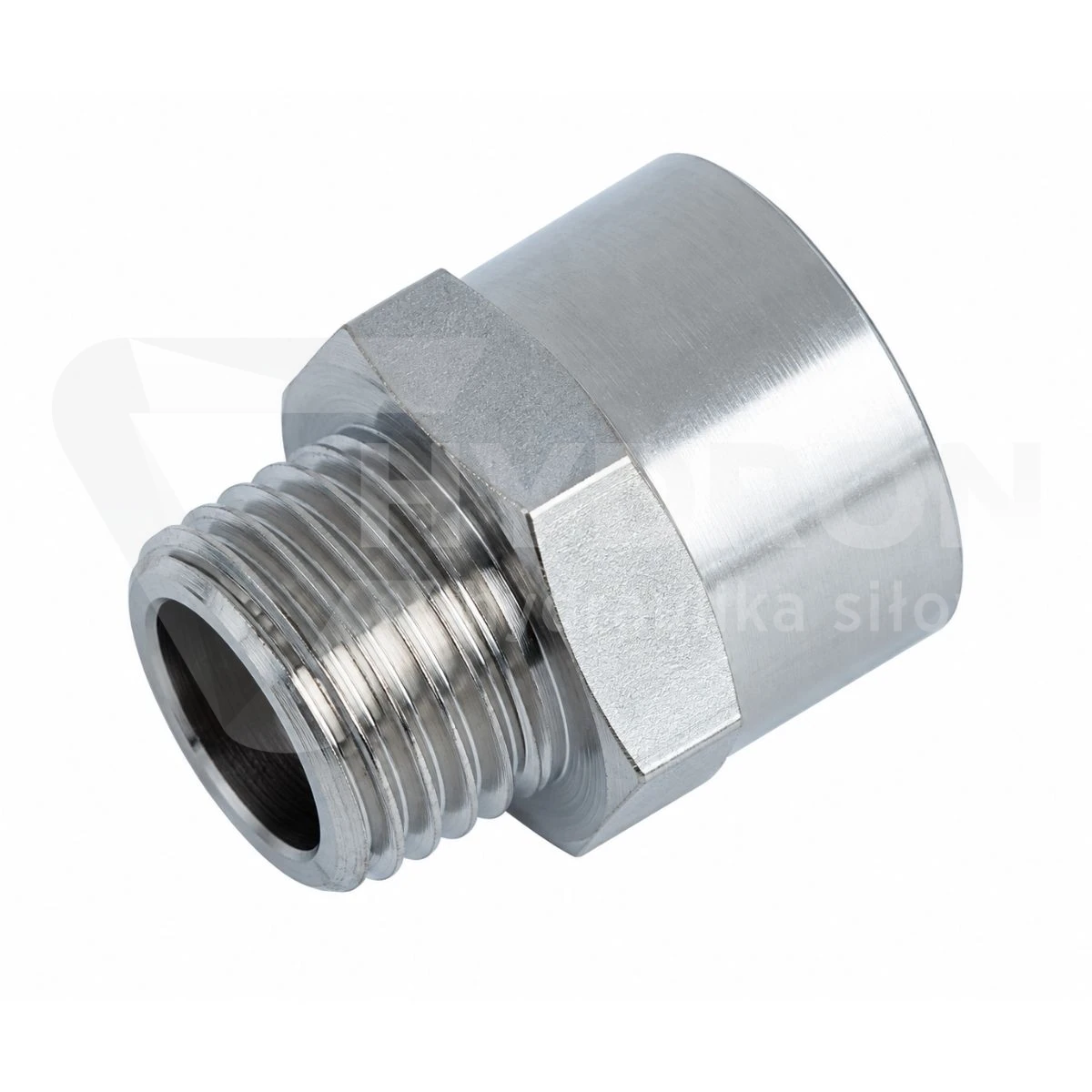

Złączka redukcyjna pneumatyczna 3/8" GW / 1/2" GZ (mosiądz niklowany)

Złączka redukcyjna pneumatyczna 3/8" GW / 1/2" GZ to precyzyjnie wykonany adapter gwintowany, przeznaczony do połączeń różnowymiarowych w instalacjach sprężonego powietrza, układach pneumatyki przemysłowej, instalacjach wodnych, olejowych oraz automatyce produkcyjnej. Element wyposażono w wewnętrzne gniazdo z gwintem walcowym 3/8" BSP (G 3/8") oraz zewnętrzny czop z gwintem walcowym 1/2" BSP (G 1/2"). Korpus złączki stworzono z wysokogatunkowego mosiądzu zabezpieczonego galwaniczną powłoką niklową, co zapewnia odporność na korozję, utlenianie, działanie wilgoci oraz agresywnych czynników środowiskowych. Redukcja przystosowana jest do pracy przy ciśnieniu roboczym sięgającym do 60 bar oraz w szerokim zakresie temperatur od -40°C do +120°C, co gwarantuje pełną szczelność i pewność połączenia w układach przemysłowych, warsztatowych oraz stacjonarnych.

Zastosowanie, budowa i parametry robocze złączki redukcyjnej

Głównym zadaniem złączki redukcyjnej jest umożliwienie podłączenia komponentu z zewnętrznym gwintem 3/8" do większego portu z wewnętrznym gwintem 1/2". Zastosowanie mosiądzu niklowanego eliminuje ryzyko zatarcia gwintów podczas montażu oraz zapobiega powstawaniu nalotów tlenkowych na powierzchniach stykodajnych.

Trwała konstrukcja z mosiądzu niklowanego: Zapewnia długowieczność i ochronę przed parą wodną, wilgocią oraz skraplającymi się olejami kompresorowymi.
Wysokie ciśnienie robocze do 60 bar: Wielokrotnie przekracza standardowe wymogi przemysłowych sieci pneumatycznych (zwykle 6–10 bar), dając wysoki zapas bezpieczeństwa.
Szeroki zakres temperatur od -40°C do +120°C: Umożliwia bezpieczny montaż na zewnątrz budynków, przy kompresorach oraz w instalacjach gorącej wody.
Precyzyjne wymiary gwintów BSP (ISO 228-1): Gwint wewnętrzny 3/8" GW (średnica otworu 14,9–15,4 mm) oraz gwint zewnętrzny 1/2" GZ (średnica zewnętrzna gwintu 20,5–20,9 mm).
Szeroki zakres obsługiwanych mediów: Przystosowana do pracy ze sprężonym powietrzem, gazami obojętnymi, wodą techniczną oraz olejami.

Z czym łączyć redukcję 3/8" GW / 1/2" GZ i jak prawidłowo prowadzić montaż?

Redukcja pneumatyczna 3/8" GW / 1/2" GZ znajduje szerokie zastosowanie przy budowie i modernizacji układów zasilania powietrzem:

Montaż w korpusach urządzeń: Zewnętrzny gwint 1/2" GZ wkręca się bezpośrednio w duży port rozdzielacza pneumatycznego, zaworu odcinającego, zespołu przygotowania powietrza (FRL), siłownika lub zbiornika ciśnieniowego.
Podłączanie osprzętu pomiarowego i sterującego: Wewnętrzne gniazdo 3/8" GW umożliwia wkręcenie manometru ciśnieniowego z króćcem 3/8", czujnika ciśnienia, presostatu lub szybkozłączki pneumatycznej z gwintem 3/8" GZ.
Łączenie z wężykami i złączkami wtykowymi: Do gniazda 3/8" GW można wkręcić złączki wtykowe automatyczne lub skręcane na przewody poliuretanowe (PU), poliamidowe (PA) lub teflonowe (PTFE) o średnicach 6 mm, 8 mm, 10 mm, 12 mm lub 14 mm.

Podczas montażu gwintów walcowych 1/2" GZ oraz 3/8" GW należy pamiętać o zastosowaniu odpowiedniego uszczelnienia na zwojach lub pod kołnierzem przylgowym – najczęściej stosuje się taśmę teflonową PTFE, nitkę uszczelniającą lub kleje anaerobowe. Najczęstszym błędem jest mylenie gwintów walcowych BSP (G) ze stożkowymi gwintami NPT lub metrycznymi M22x1,5\. Przed wkręceniem warto upewnić się suwmiarką, że gniazdo i czop posiadają zgodne skoki oraz podziałkę calową.

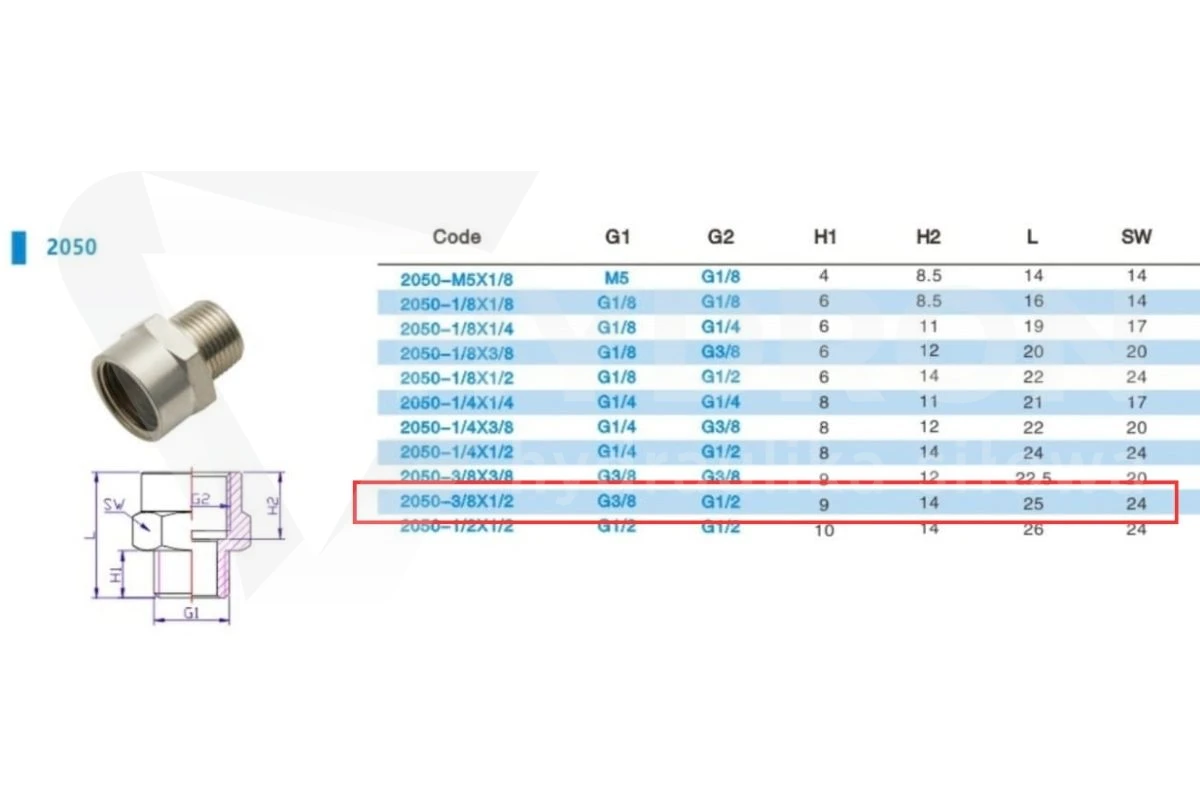

Specyfikacja techniczna

Parametr techniczny	Wartość / Opis
Nazwa produktu	Złączka redukcyjna pneumatyczna 3/8" GW / 1/2" GZ
Gwint 1 (wewnętrzny GW)	G 3/8" (3/8" BSP walcowy, wymiar otworu 14,9–15,4 mm)
Gwint 2 (zewnętrzny GZ)	G 1/2" (1/2" BSP walcowy, wymiar zewnętrzny 20,5–20,9 mm)
Materiał korpusu	Mosiądz niklowany (powłoka antykorozyjna)
Maksymalne ciśnienie robocze	60 bar
Zakres temperatur pracy	od -40°C do +120°C
Obsługiwane media	Sprężone powietrze, woda, olej, gazy obojętne
Kod katalogowy / symbol	REDUKCJA 3/8/1/2 (GTIN: 200000037390)

Najczęściej zadawane pytania (FAQ)

Do czego służy redukcja pneumatyczna 3/8" GW / 1/2" GZ?

Służy do zmiany rozmiaru przyłącza gwintowanego w instalacji pneumatycznej, wodnej lub olejowej. Pozwala wkręcić element z gwintem zewnętrznym 3/8" (np. manometr, złączkę wtykową) do większego gniazda o rozmiarze 1/2".

Jak zmierzyć suwmiarką gwinty tej złączki?

Gwint zewnętrzny 1/2" GZ mierzy na zwojach około 20,5–20,9 mm. Wewnętrzne gniazdo 3/8" GW mierzy średnicę otworu około 14,9–15,4 mm.

Dlaczego warto wybrać mosiądz niklowany?

Niklowanie tworzy odporną warstwę ochronną na mosiądzu, zapobiegając utlenianiu, powstawaniu patyny oraz korozji w obecności wilgoci i czynników chemicznych. Ponadto niklowany gwint zapobiega zapiekaniu się połączenia.

Jakich środków uszczelniających użyć przy montażu?

Dla uzyskania pełnej szczelności na gwintach walcowych zaleca się użycie taśmy teflonowej PTFE, nitki uszczelniającej do gwintów lub płynnego uszczelniacza anaerobowego do instalacji ciśnieniowych.
