Złączka prosta BB BSP 1/8" / 1/4"

Przejdź do sekcji Opinie

3,78 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/8" BSP
Rozmiar gwintu 1 w milimetrach 9,3-9,7zew./8,2-8,6 wew.
Rozmiar gwintu 2 1/4" BSP
Rozmiar gwintu 2 w milimetrach 12,9-13,1zew./11,4-11,9wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 350 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI 34.67.04.02
Oznaczenie wg VITILLO ARGG0402

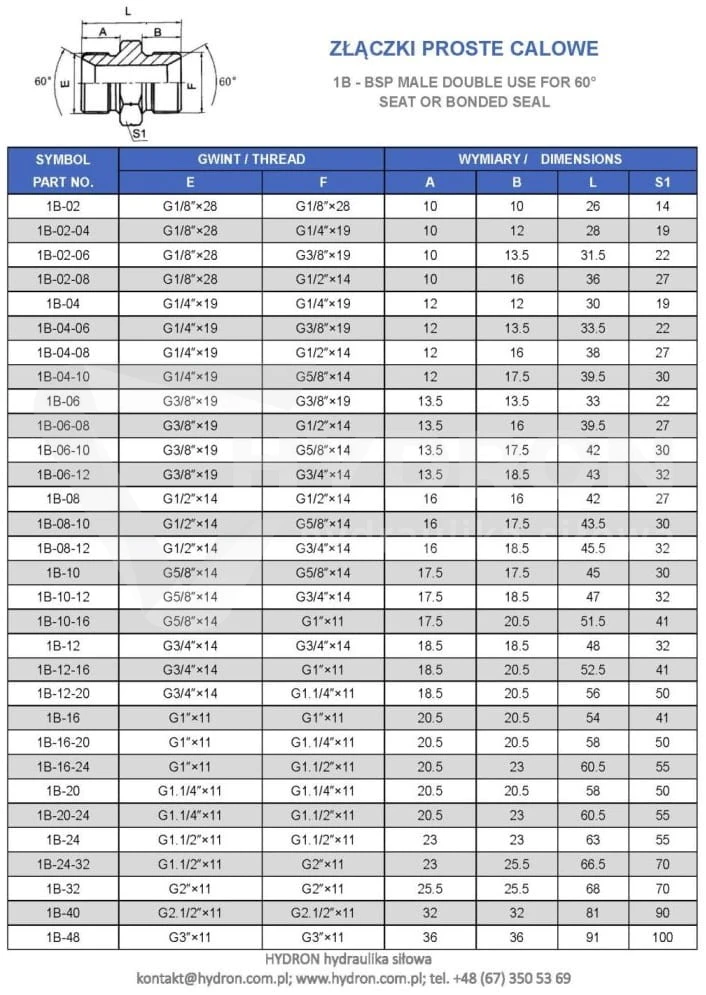

Oznaczenie alternatywne 1B-02-04 / XGR 1/4"-1/8"

Opis

Złączka prosta redukcyjna BB BSP 1/8" / 1/4" 350 bar

Złączka prosta BB BSP 1/8" / 1/4" to stalowa złączka hydrauliczna wyposażona w dwa różne gwinty zewnętrzne BSP. Z jednej strony znajduje się przyłącze BSP 1/8", a z drugiej większe BSP 1/4". Element umożliwia wykonanie bezpośredniego przejścia pomiędzy tymi rozmiarami bez stosowania kilku dodatkowych adapterów.

Złączka posiada stożek uszczelniający 60°. Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją. Maksymalne ciśnienie pracy wynosi 350 bar, a zakres temperatury pracy od -20°C do +120°C.

Parametry techniczne złączki BSP 1/8" / 1/4"

typ produktu: złączka hydrauliczna prosta BB,
rodzaj: złączka redukcyjna,
gwint 1: zewnętrzny BSP 1/8",
gwint 2: zewnętrzny BSP 1/4",
wymiar gwintu BSP 1/8": 9,3-9,7 mm zewnętrzny / 8,2-8,6 mm wewnętrzny,
wymiar gwintu BSP 1/4": 12,9-13,1 mm zewnętrzny / 11,4-11,9 mm wewnętrzny,
kąt stożka uszczelniającego: 60°,
ciśnienie pracy: 350 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją,
norma wykonania: BS5200 / ISO 8434-6,
medium: olej hydrauliczny,
przeznaczenie: łączenie elementów instalacji hydraulicznej,
oznaczenie wg Rastelli-Raccordi: 34.67.04.02,
oznaczenie wg Vitillo: ARGG0402,
oznaczenie alternatywne: 1B-02-04 / XGR 1/4"-1/8".

Redukcja BSP 1/8" na BSP 1/4"

Złączka pozwala połączyć dwa elementy instalacji posiadające różne rozmiary przyłączy BSP. Strona BSP 1/8" ma mniejszą średnicę, natomiast BSP 1/4" większą, dlatego produkt pełni funkcję redukcji hydraulicznej.

Oba gwinty są zewnętrzne. Jednoczęściowa konstrukcja pozwala ograniczyć liczbę dodatkowych przejściówek i skrócić całe połączenie.

Inne warianty znajdziesz w kategorii złączki proste i redukcyjne BSP.

Jak rozpoznać gwint BSP 1/8"?

Gwint zewnętrzny BSP 1/8" ma średnicę około 9,3-9,7 mm. Oznaczenie 1/8" jest wartością nominalną, dlatego rzeczywista średnica gwintu nie wynosi 3,18 mm.

Pomiar suwmiarką w okolicy 9,5 mm jest ważną wskazówką przy identyfikacji BSP 1/8". Dla pewnego doboru należy również sprawdzić skok gwintu.

Jak rozpoznać gwint BSP 1/4"?

Druga strona złączki posiada gwint zewnętrzny BSP 1/4" o średnicy około 12,9-13,1 mm. Także w tym przypadku oznaczenie calowe ma charakter nominalny.

Pomiar w okolicy 13 mm może wskazywać na BSP 1/4", jednak dla prawidłowej identyfikacji warto dodatkowo sprawdzić skok i sposób uszczelnienia.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Przy doborze współpracujących elementów należy więc sprawdzić nie tylko rozmiary gwintów, ale również zgodność powierzchni odpowiedzialnych za szczelność połączenia.

Samo mechaniczne skręcenie dwóch części nie oznacza jeszcze pełnej kompatybilności. Gwint i sposób uszczelnienia powinny odpowiadać konstrukcji elementu współpracującego.

Ciśnienie pracy 350 bar

Maksymalne ciśnienie pracy tej redukcji wynosi 350 bar. Jest to parametr konkretnego wariantu BSP 1/8" / 1/4" i nie powinien być automatycznie przenoszony na inne rozmiary.

Dopuszczalne ciśnienie całego układu wyznacza jego najsłabszy element. Należy więc sprawdzić również przewody, końcówki, zawory, szybkozłącza i pozostałe komponenty.

Gotowe rozwiązania znajdziesz w kategorii zakute przewody hydrauliczne.

Redukcja średnicy a przepływ

Przejście z BSP 1/4" na BSP 1/8" oznacza zmniejszenie przekroju połączenia. Przy doborze złączki warto więc uwzględnić nie tylko zgodność gwintów, ale również wymagany przepływ medium i średnicę przewodu.

Zbyt mały przekrój może zwiększać prędkość przepływu i powodować dodatkowe straty ciśnienia. Dlatego redukcję należy dobierać z uwzględnieniem całego układu hydraulicznego.

Stal automatowa i ocynk z białą pasywacją

Korpus wykonano ze stali automatowej. Powierzchnia została zabezpieczona ocynkiem z białą pasywacją, stosowanym w stalowych elementach złącznych do standardowych instalacji hydraulicznych.

Materiał złączki powinien być dopasowany do środowiska pracy, temperatury oraz rodzaju medium.

Temperatura pracy od -20°C do +120°C

Dopuszczalny zakres temperatury pracy wynosi od -20°C do +120°C. Jako medium robocze w opisie produktu wskazany jest olej hydrauliczny.

Parametry całej instalacji należy określać również z uwzględnieniem ograniczeń przewodów, uszczelnień, zaworów i innych komponentów.

Norma BS5200 / ISO 8434-6

Złączka należy do grupy połączeń BSP wykonanych według BS5200 / ISO 8434-6. Informacja o standardzie pomaga podczas identyfikacji elementu oraz doboru kompatybilnych części.

Przy wymianie starej złączki należy sprawdzić oba rozmiary gwintów, ich rzeczywistą średnicę, skok oraz konstrukcję powierzchni uszczelniających.

Zastosowanie redukcji BSP 1/8" / 1/4"

Złączka może być stosowana wszędzie tam, gdzie wymagane jest bezpośrednie przejście pomiędzy przyłączem BSP 1/8" i BSP 1/4". Sprawdza się przy budowie nowych instalacji oraz podczas napraw i modernizacji istniejących układów.

układy hydrauliki siłowej,
maszyny rolnicze i sadownicze,
maszyny leśne,
maszyny budowlane,
urządzenia przemysłowe,
instalacje olejowe,
naprawy i modernizacje układów hydraulicznych.

Oznaczenia zamienne złączki

Przy identyfikacji odpowiednika pomocne mogą być oznaczenia katalogowe podane dla tego wariantu:

Rastelli-Raccordi: 34.67.04.02,
Vitillo: ARGG0402,
symbol: 1B-02-04,
oznaczenie alternatywne: XGR 1/4"-1/8".

Przed zastosowaniem zamiennika należy zawsze porównać pełną specyfikację techniczną, a nie wyłącznie oznaczenie katalogowe.

Jak prawidłowo dobrać złączkę BSP 1/8" / 1/4"?

Przed zamówieniem należy potwierdzić najważniejsze parametry:

strona 1: gwint zewnętrzny BSP 1/8",
strona 2: gwint zewnętrzny BSP 1/4",
średnica zewnętrzna BSP 1/8": około 9,3-9,7 mm,
średnica zewnętrzna BSP 1/4": około 12,9-13,1 mm,
stożek uszczelniający: 60°,
maksymalne ciśnienie pracy: 350 bar,
temperatura pracy: od -20°C do +120°C.

Jeżeli dobierasz złączkę na podstawie części wymontowanej z maszyny, zmierz oba gwinty suwmiarką i sprawdź ich skok.

Dobór kompletnego przewodu hydraulicznego

Sam rozmiar przyłącza nie wystarcza do prawidłowego wykonania przewodu. Należy również dobrać średnicę wewnętrzną węża, jego konstrukcję, wymagane ciśnienie robocze, długość oraz odpowiednie zakończenia.

Do przygotowania kompletnego przewodu możesz wykorzystać konfigurator przewodów hydraulicznych HYDRON.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Z jednej strony znajduje się gwint zewnętrzny BSP 1/8", a z drugiej gwint zewnętrzny BSP 1/4".

Czy jest to złączka redukcyjna?

Tak. Złączka umożliwia bezpośrednie przejście pomiędzy BSP 1/8" i BSP 1/4".

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla tego produktu wynosi 350 bar.

Jak rozpoznać gwinty BSP 1/8" i BSP 1/4"?

Gwint zewnętrzny BSP 1/8" ma około 9,3-9,7 mm średnicy, natomiast BSP 1/4" około 12,9-13,1 mm. Dla pewnego doboru warto również sprawdzić skok gwintów.

Na co zwrócić uwagę przy doborze tej redukcji?

Należy sprawdzić oba rozmiary gwintów, stożek uszczelniający 60°, wymagane ciśnienie pracy oraz przepływ wymagany w instalacji.
