Złączka redukcyjna pneumatyczna 3/8 GW-1/4 GZ

Przejdź do sekcji Opinie

7,54 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ elementu złączka redukcyjna
Rodzaj gwintu wewnętrzny/zewnętrzny - GW/GZ
Gwint 3/8''
Gwint 2 1/4"
Materiał mosiądz niklowany
Ciśnienie maksymalne 60 bar
Przeznaczenie powietrze / woda
Temperatura pracy -40°C do +120 °C.

Opis

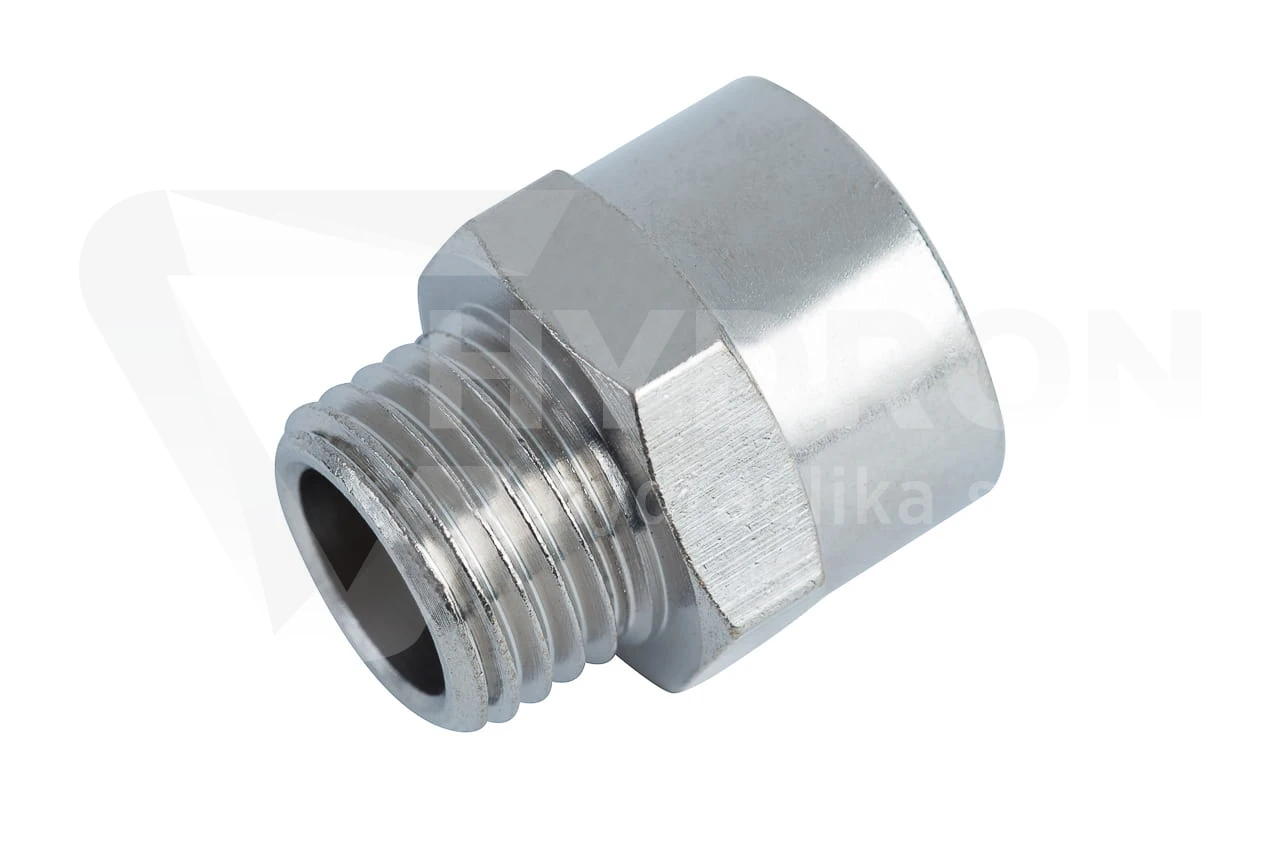

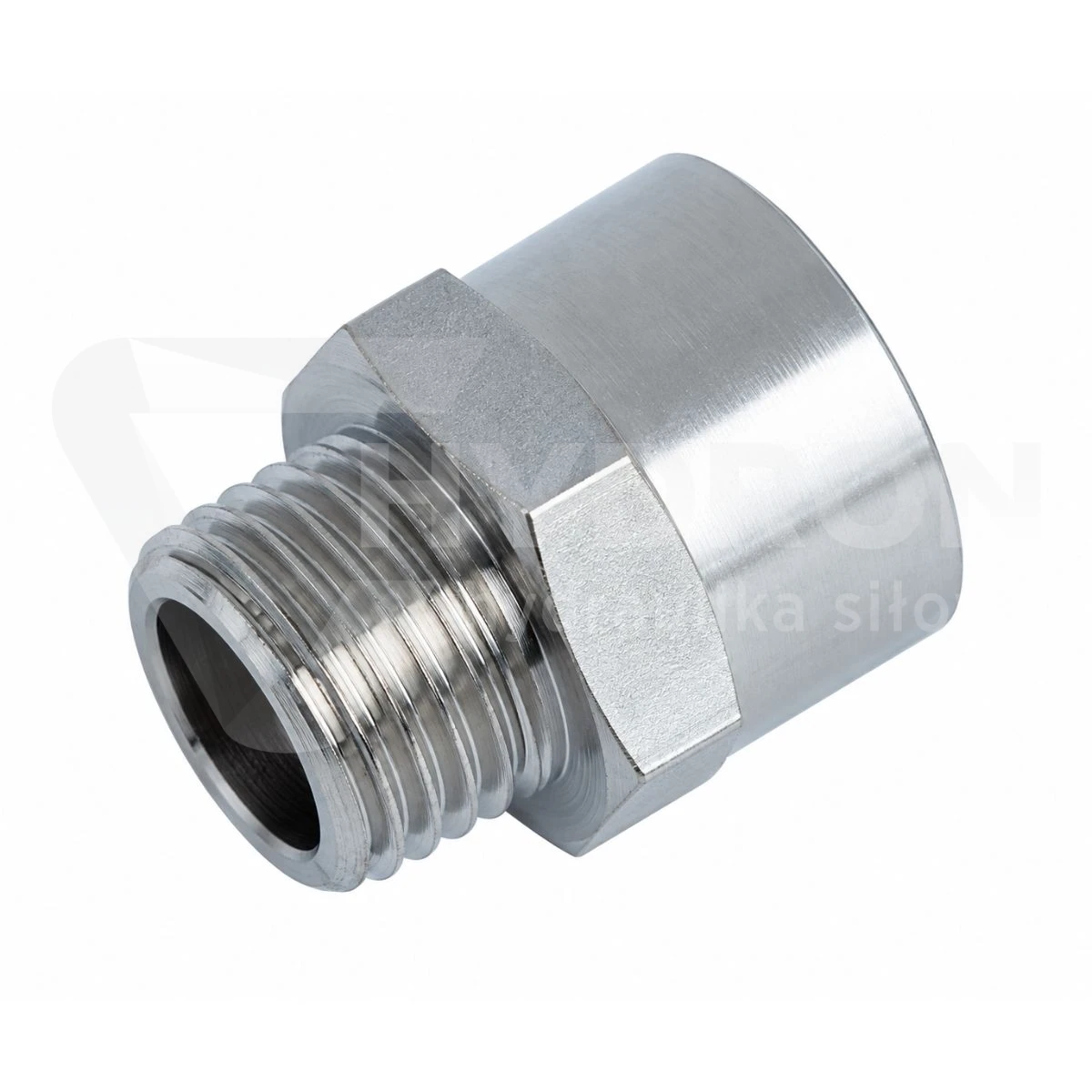

Złączka redukcyjna pneumatyczna 3/8" GW / 1/4" GZ (mosiądz niklowany)

Złączka redukcyjna pneumatyczna 3/8" GW / 1/4" GZ to precyzyjny adapter gwintowany, przeznaczony do połączeń redukcyjnych w układach pneumatyki przemysłowej, instalacjach sprężonego powietrza, sieciach wodnych, olejowych oraz w automatyce produkcyjnej. Złącze wyposażono w gniazdo z wewnętrznym gwintem walcowym 3/8" BSP (G 3/8") oraz zewnętrzny czop z gwintem walcowym 1/4" BSP (G 1/4"). Korpus wyprodukowano z odpornego mosiądzu zabezpieczonego galwaniczną powłoką niklową, co zapewnia wysoką trwałość, odporność na utlenianie, korozję oraz czynniki atmosferyczne i oleje kompresorowe. Redukcja przystosowana jest do pracy pod ciśnieniem roboczym do 60 bar oraz w zakresie temperatur od -40°C do +120°C, dzięki czemu gwarantuje pełną szczelność oraz stabilność mechaniczną w instalacjach warsztatowych i przemysłowych.

Zastosowanie, konstrukcja i parametry robocze złączki redukcyjnej

Podstawową funkcją redukcji mosiężnej jest umożliwienie bezpośredniego podłączenia osprzętu z zewnętrznym gwintem 3/8" do portu z wewnętrznym gwintem 1/4". Wykorzystanie mosiądzu niklowanego ułatwia montaż, zapobiega zapiekaniu się zwojów oraz chroni styk gwintowy przed nalotami tlenkowymi.

Konstrukcja z mosiądzu niklowanego: Gwarantuje bardzo dobrą odporność na wilgoć, mgłę olejową oraz agresywne warunki środowiskowe.
Odporność ciśnieniowa do 60 bar: Zapewnia wielokrotny zapas bezpieczeństwa dla standardowych obwodów pneumatyki roboczej (6–10 bar).
Zakres temperatur pracy od -40°C do +120°C: Pozwala na bezawaryjną pracę na zewnątrz budynków oraz w pobliżu maszyn generujących wyższą temperaturę.
Precyzyjne wymiary gwintów BSP (ISO 228-1): Gwint wewnętrzny 3/8" GW (średnica otworu 14,9–15,4 mm) oraz gwint zewnętrzny 1/4" GZ (średnica zewnętrzna gwintu 12,9–13,1 mm).
Wszechstronne medium robocze: Dedykowana do sprężonego powietrza, wody technicznej, olejów i gazów obojętnych.

Z czym łączyć redukcję 3/8" GW / 1/4" GZ i jak prawidłowo prowadzić montaż?

Redukcja pneumatyczna 3/8" GW / 1/4" GZ znajduje zastosowanie przy rozbudowie i adaptacji sieci sprężonego powietrza:

Montaż w korpusach urządzeń: Zewnętrzny gwint 1/4" GZ wkręca się w port siłownika pneumatycznego, blok rozdzielacza, zawór odcinający, filtr powietrza lub puszkę czujnika.
Podłączanie osprzętu pomiarowego i sterującego: Wewnętrzne gniazdo 3/8" GW umożliwia wkręcenie manometru ciśnieniowego z czopem 3/8", presostatu lub szybkozłączki z gwintem 3/8" GZ.
Łączenie ze złączkami wtykowymi na przewody: Do gniazda 3/8" GW można wkręcić automatyczne złączki wtykowe lub skręcane na węże poliuretanowe (PU) i poliamidowe (PA) o średnicach 6 mm, 8 mm, 10 mm lub 12 mm.

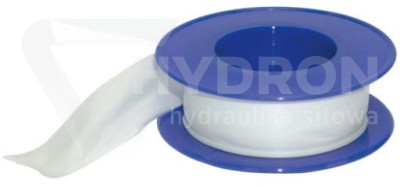

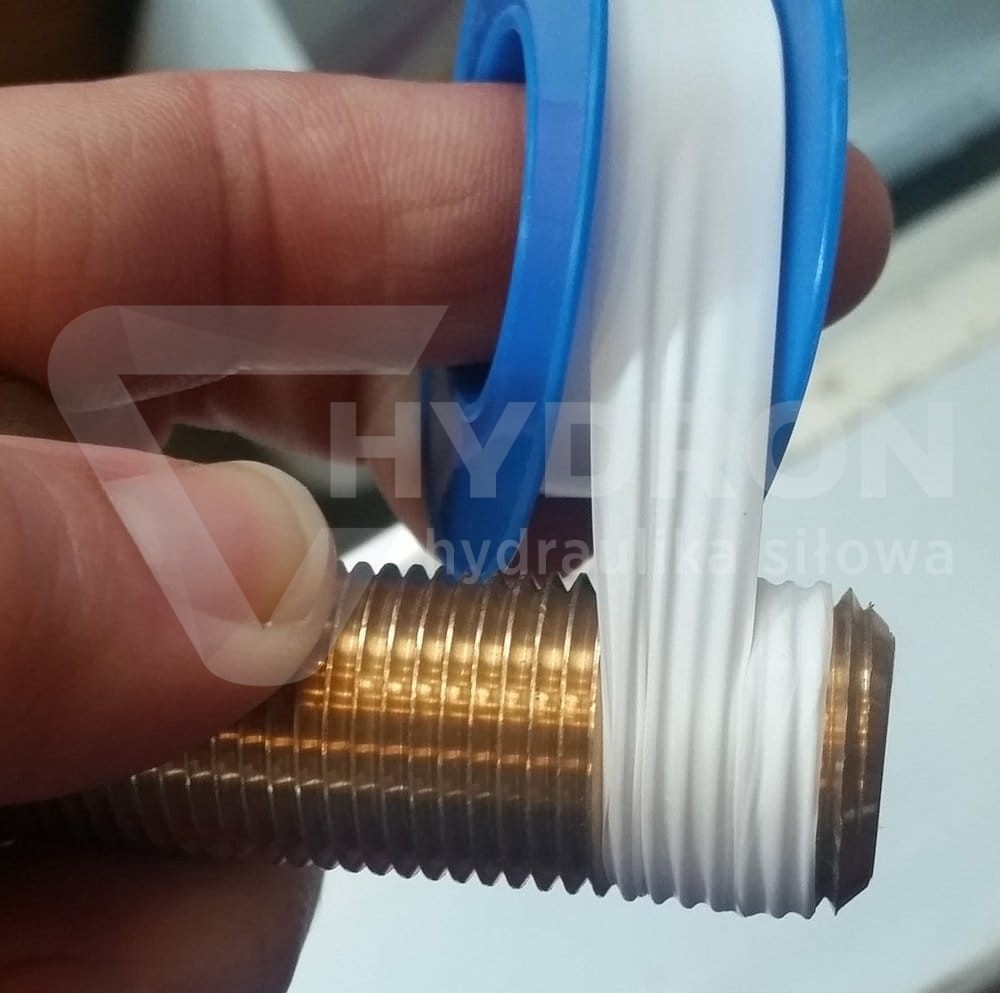

Podczas montażu gwintów walcowych 1/4" GZ oraz 3/8" GW zaleca się stosowanie odpowiednich materiałów uszczelniających – taśmy teflonowej PTFE, nitki gwintowej lub płynnych uszczelniaczy anaerobowych. Przed skręceniem warto upewnić się suwmiarką, że gniazdo i czop posiadają zgodne skoki oraz podziałkę calową.

Specyfikacja techniczna

Parametr techniczny	Wartość / Opis
Nazwa produktu	Złączka redukcyjna pneumatyczna 3/8" GW / 1/4" GZ
Gwint 1 (wewnętrzny GW)	G 3/8" (3/8" BSP walcowy, wymiar otworu 14,9–15,4 mm)
Gwint 2 (zewnętrzny GZ)	G 1/4" (1/4" BSP walcowy, wymiar zewnętrzny 12,9–13,1 mm)
Materiał korpusu	Mosiądz niklowany (powłoka ochronna)
Maksymalne ciśnienie robocze	60 bar
Zakres temperatur pracy	od -40°C do +120°C
Obsługiwane media	Sprężone powietrze, woda, olej, gazy obojętne
Kod katalogowy / symbol	REDUKCJA 3/8/1/4 (GTIN: 0200000017002)

Najczęściej zadawane pytania (FAQ)

Do czego służy redukcja pneumatyczna 3/8" GW / 1/4" GZ?

Służy do adaptacji połączeń w instalacji pneumatycznej lub płynowej. Pozwala wkręcić element z większym gwintem zewnętrznym 3/8" (np. manometr lub złączkę wtykową) do mniejszego portu z gwintem wewnętrznym 1/4".

Jak zmierzyć suwmiarką gwinty tej złączki?

Gwint zewnętrzny 1/4" GZ mierzy na zwojach około 12,9–13,1 mm. Wewnętrzne gniazdo 3/8" GW mierzy średnicę otworu około 14,9–15,4 mm.

Dlaczego warto wybrać mosiądz niklowany?

Niklowanie tworzy trwałą warstwę ochronną na mosiądzu, zapobiegając patynowaniu, utlenianiu i korozji w obecności wilgoci oraz środków czyszczących. Niklowane gwinty nie zacinają się także podczas montażu.

Jakich środków uszczelniających użyć przy montażu?

Dla uzyskania pełnej szczelności na gwintach walcowych zaleca się stosowanie taśmy teflonowej PTFE, nitki uszczelniającej do gwintów lub płynnego uszczelniacza anaerobowego do pneumatyki.
