Złączka prosta BB BSP 1/4" / 3/8"

Przejdź do sekcji Opinie

3,92 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/4" BSP
Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
Rozmiar gwintu 2 3/8" BSP
Rozmiar gwintu 2 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 350 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI 34.67.06.04
Oznaczenie wg VITILLO ARGG0604
Oznaczenie alternatywne 1B-04-06 / XGR 1/4"-3/8"

Opis

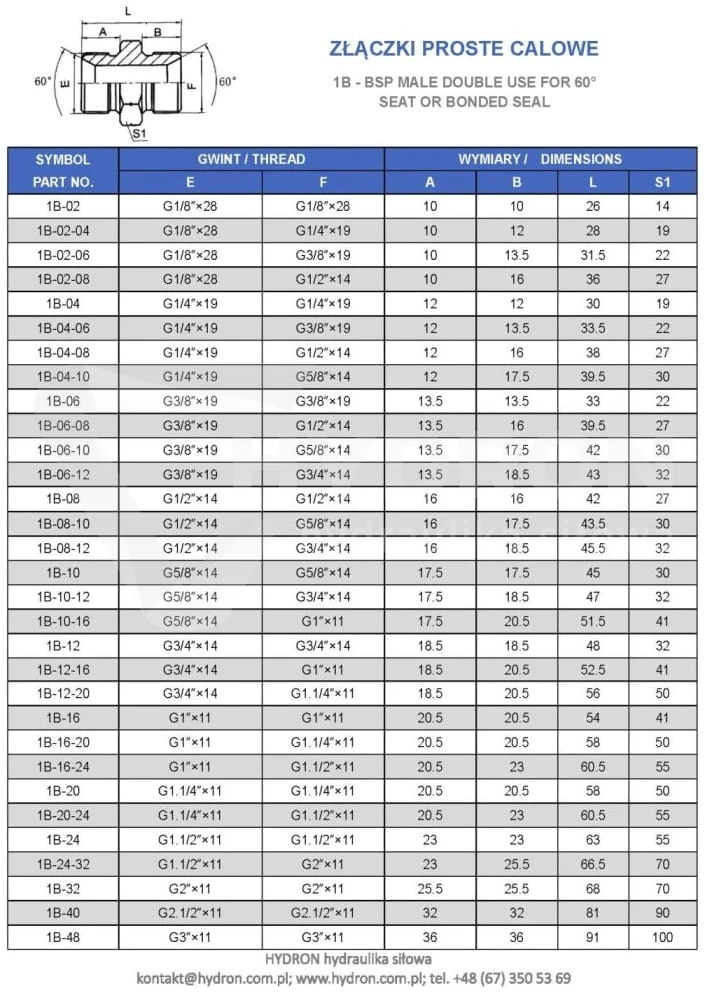

Złączka prosta redukcyjna BB BSP 1/4" / 3/8" 350 bar

Złączka prosta redukcyjna BB BSP 1/4" / 3/8" służy do bezpośredniego łączenia dwóch elementów instalacji hydraulicznej posiadających różne rozmiary przyłączy. Po jednej stronie znajduje się gwint zewnętrzny BSP 1/4", a po drugiej gwint zewnętrzny BSP 3/8".

Złączka wykonana jest ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją. Połączenie wykorzystuje stożek uszczelniający 60°. Maksymalne ciśnienie pracy wynosi 350 bar, dzięki czemu element może być stosowany w wysokociśnieniowych układach hydrauliki siłowej, pod warunkiem zachowania parametrów dopuszczalnych dla wszystkich pozostałych komponentów instalacji.

Parametry techniczne BSP 1/4" / 3/8"

typ: złączka hydrauliczna prosta BB,
wykonanie: redukcyjne,
gwint 1: zewnętrzny BSP 1/4",
gwint 2: zewnętrzny BSP 3/8",
średnica gwintu BSP 1/4": 12,9-13,1 mm zewnętrzna / 11,4-11,9 mm wewnętrzna,
średnica gwintu BSP 3/8": 16,3-16,6 mm zewnętrzna / 14,9-15,4 mm wewnętrzna,
stożek uszczelniający: 60°,
maksymalne ciśnienie pracy: 350 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie: ocynk z białą pasywacją,
norma wykonania: BS5200 / ISO 8434-6,
medium: olej hydrauliczny,
przeznaczenie: łączenie elementów instalacji hydraulicznej,
Rastelli-Raccordi: 34.67.06.04,
Vitillo: ARGG0604,
oznaczenie alternatywne: 1B-04-06 / XGR 1/4"-3/8".

Do czego służy redukcja BSP 1/4" na 3/8"?

Złączka umożliwia przejście z mniejszego przyłącza BSP 1/4" na większe BSP 3/8". Oba zakończenia są gwintami zewnętrznymi, dlatego element przeznaczony jest do współpracy z odpowiednimi gwintami wewnętrznymi.

Jednoczęściowa redukcja jest szczególnie praktyczna podczas przebudowy lub naprawy instalacji, kiedy dwa współpracujące komponenty posiadają różne średnice przyłączy. Zamiast składać przejście z kilku adapterów można zastosować jeden właściwie dobrany element.

Inne kombinacje średnic znajdziesz w kategorii złączki proste i redukcyjne BSP.

BSP 1/4" i BSP 3/8" - rzeczywiste średnice gwintów

Jednym z częstych błędów przy doborze złączek calowych jest bezpośrednie przeliczanie oznaczenia gwintu z cala na milimetry. W przypadku BSP wartości 1/4" i 3/8" są oznaczeniami nominalnymi.

BSP 1/4": gwint zewnętrzny ma około 12,9-13,1 mm średnicy,
BSP 3/8": gwint zewnętrzny ma około 16,3-16,6 mm średnicy.

Jeżeli stara złączka nie posiada czytelnego oznaczenia, pierwszy pomiar warto wykonać suwmiarką. Następnie należy sprawdzić skok gwintu, ponieważ sama średnica nie daje pełnej pewności identyfikacji.

Stożek 60° i prawidłowe uszczelnienie połączenia

Złączka wykorzystuje stożek uszczelniający 60°. Oznacza to, że podczas doboru elementu współpracującego trzeba zwrócić uwagę nie tylko na napis BSP i rozmiar gwintu, ale również na geometrię powierzchni uszczelniającej.

Dwa elementy mogą dać się mechanicznie skręcić, a mimo to nie tworzyć prawidłowego połączenia hydraulicznego. Zgodność gwintu oraz sposobu uszczelnienia powinna być zawsze zweryfikowana przed montażem.

350 bar - sprawdź parametry całego układu

Dopuszczalne ciśnienie pracy tego wariantu wynosi 350 bar. Jest to parametr konkretnej redukcji BSP 1/4" / 3/8", dlatego nie należy automatycznie stosować tej wartości do innych rozmiarów złączek.

W kompletnym obwodzie dopuszczalne ciśnienie określa element o najniższej wartości znamionowej. Trzeba uwzględnić między innymi przewód, końcówki, zawory, szybkozłącza i pozostałe adaptery.

Gotowe rozwiązania do układów hydraulicznych znajdziesz również w kategorii przewody hydrauliczne zakute.

Czy redukcja 3/8" na 1/4" wpływa na przepływ?

Przejście z BSP 3/8" na BSP 1/4" oznacza zmniejszenie dostępnego przekroju. Przy doborze redukcji należy więc sprawdzić również wymagany przepływ oleju.

Jeżeli przekrój jest zbyt mały w stosunku do przepływu w danym obwodzie, może zwiększyć się prędkość medium oraz straty ciśnienia. Dlatego rozmiar gwintu nie powinien być jedynym kryterium wyboru redukcji.

Stal automatowa z ocynkiem

Złączka została wykonana ze stali automatowej i zabezpieczona ocynkiem z białą pasywacją. Takie wykonanie jest powszechnie stosowane w stalowych elementach połączeniowych hydrauliki siłowej.

Przy pracy w środowisku o szczególnych wymaganiach korozyjnych należy odpowiednio dobrać materiał wszystkich części instalacji.

Zakres temperatury pracy

Karta produktu określa temperaturę pracy od -20°C do +120°C. Jako medium wskazany jest olej hydrauliczny.

Należy pamiętać, że dopuszczalna temperatura kompletnej instalacji może być niższa, jeżeli ograniczenia temperaturowe przewodu, uszczelnienia lub innego komponentu są bardziej restrykcyjne.

BS5200 / ISO 8434-6 - standard złącza BSP

Złączka została przypisana do standardu BS5200 / ISO 8434-6. Informacja ta pomaga przy technicznej identyfikacji przyłącza i doborze kompatybilnych komponentów.

W przypadku wymiany istniejącego elementu najlepiej porównać nie tylko nazwę produktu, ale również średnicę gwintu, skok, stożek uszczelniający, ciśnienie i materiał.

Typowe zastosowanie złączki BSP 1/4" / 3/8"

Redukcja przeznaczona jest do wykonywania połączeń w układach hydraulicznych, w których występują dwa różne rozmiary gwintu BSP. Może być wykorzystywana zarówno podczas produkcji nowych układów, jak i przy naprawach oraz modernizacjach.

hydraulika siłowa,
maszyny rolnicze i sadownicze,
maszyny leśne,
maszyny budowlane,
agregaty hydrauliczne,
urządzenia przemysłowe,
instalacje olejowe,
serwis i przebudowa instalacji hydraulicznych.

Oznaczenia zamienne i katalogowe

Podczas wyszukiwania odpowiednika pomocne mogą być oznaczenia przypisane do tej konfiguracji:

Rastelli-Raccordi: 34.67.06.04,
Vitillo: ARGG0604,
symbol: 1B-04-06,
oznaczenie alternatywne: XGR 1/4"-3/8".

Oznaczenie katalogowe jest pomocne w wyszukiwaniu części, ale przed zastosowaniem zamiennika należy porównać pełne parametry techniczne obu produktów.

Jak dobrać redukcję BSP 1/4" / 3/8" bez pomyłki?

Przed zamówieniem sprawdź kolejno:

czy oba wymagane przyłącza mają być gwintami zewnętrznymi,
czy mniejszy gwint to BSP 1/4",
czy większy gwint to BSP 3/8",
średnicę zewnętrzną obu gwintów,
skok gwintu,
zgodność stożka uszczelniającego 60°,
wymagane ciśnienie pracy,
przepływ wymagany przez dany obwód hydrauliczny.

Jeżeli dobierasz część na podstawie starej złączki, nie polegaj wyłącznie na wizualnym porównaniu. Pomiar suwmiarką i sprawdzenie skoku gwintu znacznie zmniejszają ryzyko zamówienia niewłaściwego wariantu.

Dobierz również właściwy przewód hydrauliczny

Rodzaj gwintu jest tylko jednym z parametrów kompletnego przewodu. Ważne są również średnica DN, konstrukcja węża, wymagane ciśnienie, długość przewodu oraz typ obu końcówek.

Właściwy wariant możesz przygotować w konfiguratorze przewodów hydraulicznych HYDRON.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka BSP 1/4" / 3/8"?

Złączka posiada dwa gwinty zewnętrzne: BSP 1/4" po jednej stronie oraz BSP 3/8" po drugiej.

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla tej złączki wynosi 350 bar.

Jak rozpoznać BSP 1/4" i BSP 3/8"?

Gwint zewnętrzny BSP 1/4" ma około 12,9-13,1 mm średnicy, a BSP 3/8" około 16,3-16,6 mm. Dla pewnej identyfikacji należy również sprawdzić skok gwintu.

Czy złączka posiada stożek uszczelniający?

Tak. Złączka posiada stożek uszczelniający 60°, dlatego powierzchnia elementu współpracującego powinna mieć kompatybilną geometrię.

Z jakiego materiału wykonano redukcję?

Złączka wykonana jest ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją.
