Złączka prosta BB BSP 3/8" / 1/2"

Przejdź do sekcji Opinie

5,72 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/8" BSP
Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Rozmiar gwintu 2 1/2" BSP
Rozmiar gwintu 2 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI 34.67.08.06
Oznaczenie wg VITILLO ARGG0806

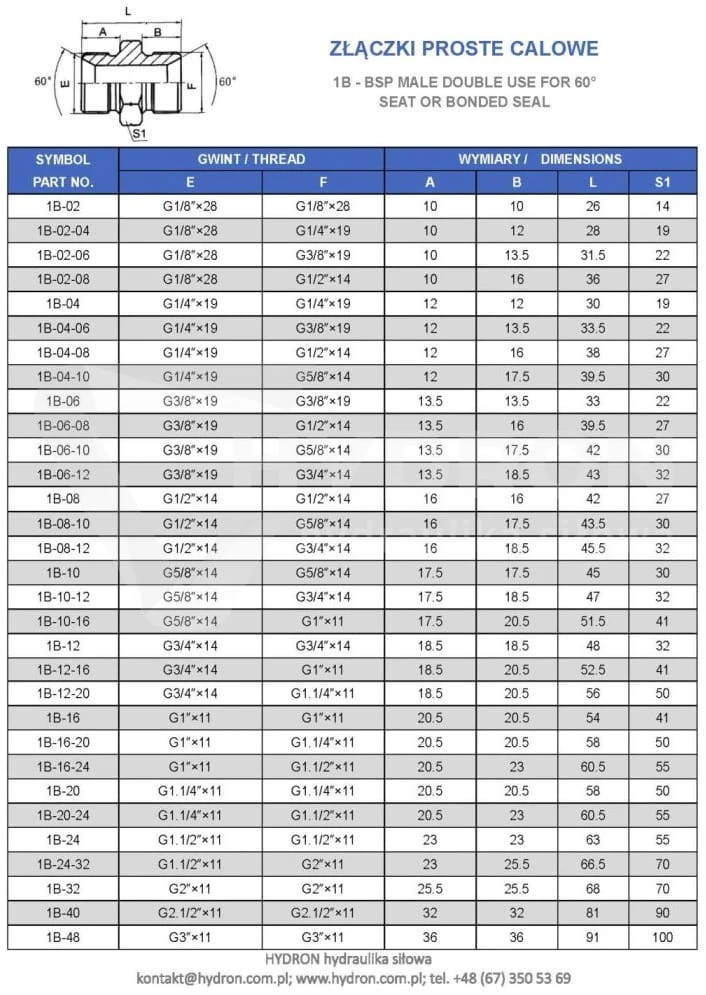

Oznaczenie alternatywne 1B-06-08 / XGR 3/8"-1/2"

Opis

Złączka prosta redukcyjna BB BSP 3/8" / 1/2" 315 bar

Złączka prosta BB BSP 3/8" / 1/2" to kompaktowa redukcja hydrauliczna z dwoma gwintami zewnętrznymi BSP. Po jednej stronie znajduje się BSP 3/8", po drugiej BSP 1/2". Pozwala bezpośrednio połączyć dwa elementy instalacji o różnych rozmiarach przyłączy bez budowania przejścia z kilku osobnych adapterów.

Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją. Połączenie wykorzystuje stożek uszczelniający 60°. Złączka jest przeznaczona do pracy przy ciśnieniu do 315 bar, a jej całkowita długość wynosi 35 mm.

Parametry techniczne złączki BSP 3/8" / 1/2"

typ produktu: złączka hydrauliczna prosta BB,
rodzaj: złączka redukcyjna / nypel redukcyjny,
gwint 1: zewnętrzny BSP 3/8",
gwint 2: zewnętrzny BSP 1/2",
wymiar gwintu BSP 3/8": 16,3-16,6 mm zewnętrzny / 14,9-15,4 mm wewnętrzny,
wymiar gwintu BSP 1/2": 20,5-20,9 mm zewnętrzny / 18,6-19,0 mm wewnętrzny,
stożek uszczelniający: 60°,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
długość całkowita: 35 mm,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją,
norma wykonania: BS5200 / ISO 8434-6,
medium: olej hydrauliczny,
przeznaczenie: łączenie elementów instalacji hydraulicznej,
oznaczenie wg Rastelli-Raccordi: 34.67.08.06,
oznaczenie wg Vitillo: ARGG0806,
oznaczenie alternatywne: 1B-06-08 / XGR 3/8"-1/2".

Nypel redukcyjny BSP 3/8" na 1/2"

Produkt jest typową redukcją gwintową BSP 3/8" / 1/2". Obie strony posiadają gwinty zewnętrzne, dlatego złączka współpracuje z odpowiednio dobranymi przyłączami wewnętrznymi.

Jednoczęściowa konstrukcja upraszcza połączenie i pozwala ograniczyć liczbę dodatkowych przejściówek. Inne kombinacje rozmiarów znajdziesz w kategorii złączki proste i redukcyjne BSP.

BSP 3/8" i BSP 1/2" - jak odróżnić te gwinty?

Najprostszą metodą wstępnej identyfikacji jest pomiar średnicy zewnętrznej suwmiarką:

BSP 3/8": około 16,3-16,6 mm,
BSP 1/2": około 20,5-20,9 mm.

Oznaczenia calowe BSP są wartościami nominalnymi. Nie należy więc przeliczać 3/8" lub 1/2" bezpośrednio na milimetry i oczekiwać takiej średnicy na gwincie.

Dlaczego warto sprawdzić również skok gwintu?

Średnica zewnętrzna jest bardzo pomocna podczas identyfikacji, ale nie powinna być jedynym kryterium. Przy doborze złączki należy sprawdzić również skok i geometrię gwintu.

Ma to znaczenie zwłaszcza wtedy, gdy część dobierana jest do starej maszyny lub nieoznaczonego elementu. Podobna średnica nie zawsze oznacza ten sam standard przyłącza.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Powierzchnia stożkowa uczestniczy w wykonaniu właściwego połączenia z kompatybilnym elementem współpracującym.

Przy doborze trzeba więc sprawdzić nie tylko napis BSP 3/8" lub BSP 1/2", ale również konstrukcję miejsca uszczelnienia. Sama możliwość skręcenia gwintów nie gwarantuje jeszcze prawidłowej szczelności.

315 bar - parametr konkretnego wariantu

Maksymalne ciśnienie pracy złączki BSP 3/8" / 1/2" wynosi 315 bar. Wartość dotyczy właśnie tego wariantu i nie należy automatycznie przypisywać jej innym rozmiarom złączek BSP.

W instalacji hydraulicznej ciśnienie dopuszczalne całego układu wyznacza element o najniższych parametrach. Trzeba więc sprawdzić również przewody, końcówki, zawory, szybkozłącza i pozostałą armaturę.

Jeżeli potrzebujesz gotowego połączenia, sprawdź zakute przewody hydrauliczne dostępne w HYDRON.

Redukcja 1/2" na 3/8" a przepływ

Zmiana przyłącza z BSP 1/2" na BSP 3/8" oznacza zmniejszenie przekroju połączenia. Redukcja powinna więc być dobierana nie tylko według gwintów, ale również z uwzględnieniem przepływu występującego w układzie.

Jeżeli przez niewielki przekrój ma przepływać zbyt duża ilość oleju, może wzrosnąć prędkość medium oraz straty ciśnienia. W praktyce należy uwzględnić średnicę przewodów i wymagania całego obwodu hydraulicznego.

Kompaktowa długość 35 mm

Całkowita długość złączki wynosi 35 mm. Parametr może być ważny podczas montażu w miejscach o ograniczonej przestrzeni, na przykład przy rozdzielaczach, zaworach lub zwartej zabudowie instalacji.

Przed montażem warto sprawdzić także dostęp do powierzchni pod klucz oraz ilość miejsca potrzebną do prawidłowego dokręcenia elementu.

Stal automatowa zabezpieczona ocynkiem

Korpus wykonano ze stali automatowej. Zewnętrzna powierzchnia została zabezpieczona ocynkiem z białą pasywacją.

Jest to typowe wykonanie stalowych złączek stosowanych w hydraulice siłowej. Dobierając element do środowiska o szczególnych wymaganiach korozyjnych, należy dodatkowo zweryfikować wymagany materiał.

Zakres temperatury od -20°C do +120°C

Złączka może pracować w zakresie temperatur podanym dla produktu od -20°C do +120°C. Jako medium karta wskazuje olej hydrauliczny.

Temperaturę dopuszczalną kompletnego układu należy określać również na podstawie parametrów przewodów, uszczelnień i pozostałych elementów instalacji.

BS5200 / ISO 8434-6

Karta produktu określa wykonanie złączki jako BS5200 / ISO 8434-6. Informacja o standardzie ułatwia prawidłową identyfikację systemu połączenia i dobór współpracujących komponentów.

Przy zastępowaniu starej złączki najlepiej porównać gwinty, ich średnicę, skok, sposób uszczelnienia oraz pozostałe parametry techniczne.

Gdzie stosuje się redukcję BSP 3/8" / 1/2"?

Złączka sprawdza się wszędzie tam, gdzie w jednym układzie trzeba przejść pomiędzy przyłączem BSP 3/8" i BSP 1/2". Może być stosowana podczas montażu nowych instalacji oraz przy serwisie i modernizacji istniejących maszyn.

układy hydrauliki siłowej,
maszyny rolnicze i sadownicze,
maszyny leśne,
maszyny budowlane,
urządzenia przemysłowe,
agregaty i zespoły hydrauliczne,
naprawy i przebudowy instalacji hydraulicznych.

Oznaczenia katalogowe i zamienniki

Podczas wyszukiwania odpowiednika pomocne mogą być symbole przypisane do tego wariantu:

Rastelli-Raccordi: 34.67.08.06,
Vitillo: ARGG0806,
symbol: 1B-06-08,
oznaczenie alternatywne: XGR 3/8"-1/2".

Symbol katalogowy warto traktować jako pomoc w identyfikacji. Przed montażem zamiennika należy porównać również gwinty, ciśnienie, materiał i sposób uszczelnienia.

Jak dobrać złączkę BSP 3/8" / 1/2"?

Przed zamówieniem warto sprawdzić kolejno:

czy potrzebne są dwa gwinty zewnętrzne,
czy mniejsza strona ma BSP 3/8",
czy większa strona ma BSP 1/2",
średnicę zewnętrzną obu gwintów,
skok gwintów,
zgodność stożka 60°,
wymagane ciśnienie pracy,
wymagany przepływ instalacji.

Przy doborze na podstawie starej części najlepiej wykonać pomiar suwmiarką i wzornikiem gwintów. Pozwala to ograniczyć ryzyko zamówienia podobnie wyglądającego, ale niekompatybilnego elementu.

Potrzebujesz również przewodu hydraulicznego?

Gwint końcówki jest tylko jednym z parametrów przewodu. Przy jego wykonywaniu należy uwzględnić średnicę węża, konstrukcję oplotu, wymagane ciśnienie, długość oraz oba zakończenia.

Odpowiedni wariant możesz przygotować w konfiguratorze przewodów hydraulicznych HYDRON.

Najczęściej zadawane pytania

Jakie gwinty ma złączka BSP 3/8" / 1/2"?

Złączka posiada dwa gwinty zewnętrzne: BSP 3/8" po jednej stronie i BSP 1/2" po drugiej.

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla tego wariantu wynosi 315 bar.

Jak rozpoznać BSP 3/8" i BSP 1/2"?

Gwint zewnętrzny BSP 3/8" ma około 16,3-16,6 mm średnicy, natomiast BSP 1/2" około 20,5-20,9 mm. Dla pewnej identyfikacji należy również sprawdzić skok gwintu.

Czy złączka ma stożek uszczelniający?

Tak. Złączka posiada stożek uszczelniający 60°, dlatego element współpracujący powinien mieć kompatybilną geometrię połączenia.

Jaka jest długość złączki?

Całkowita długość złączki podana na karcie produktu wynosi 35 mm.
