Złączka skręcana kątowa GZ3/8 na wąż 10/6,5 metal

Przejdź do sekcji Opinie

18,27 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ elementu złącze metalowe
Rozmiar węża 1 10 mm
Rozmiar węża 2 10 mm
Rodzaj gwintu zewnętrzny - GZ
Gwint 3/8''
Gwint 2 3/8''
Materiał mosiądz niklowany
Ciśnienie maksymalne 15 bar
Przeznaczenie sprężone powietrze
Temperatura pracy 0°C do +60°C

Opis

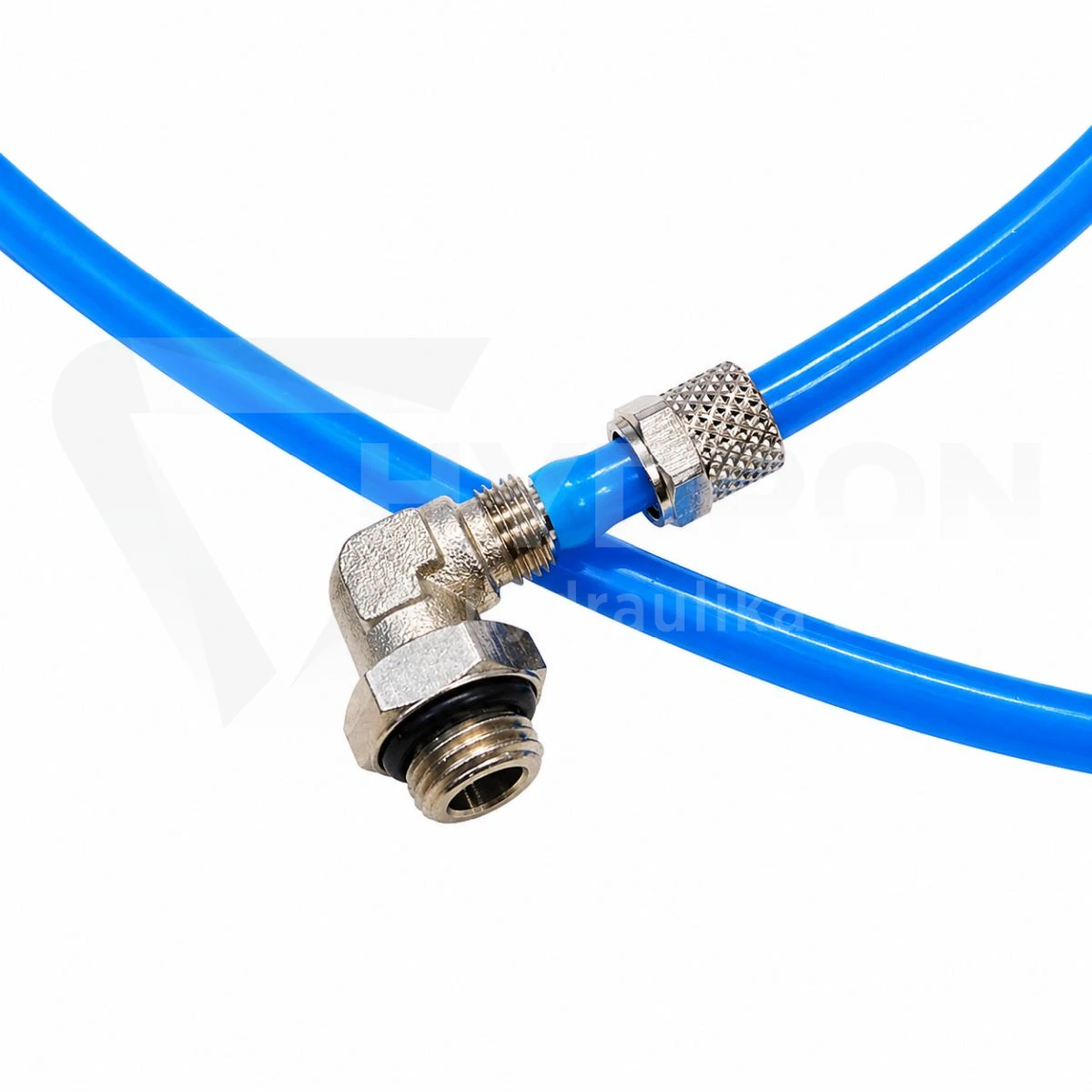

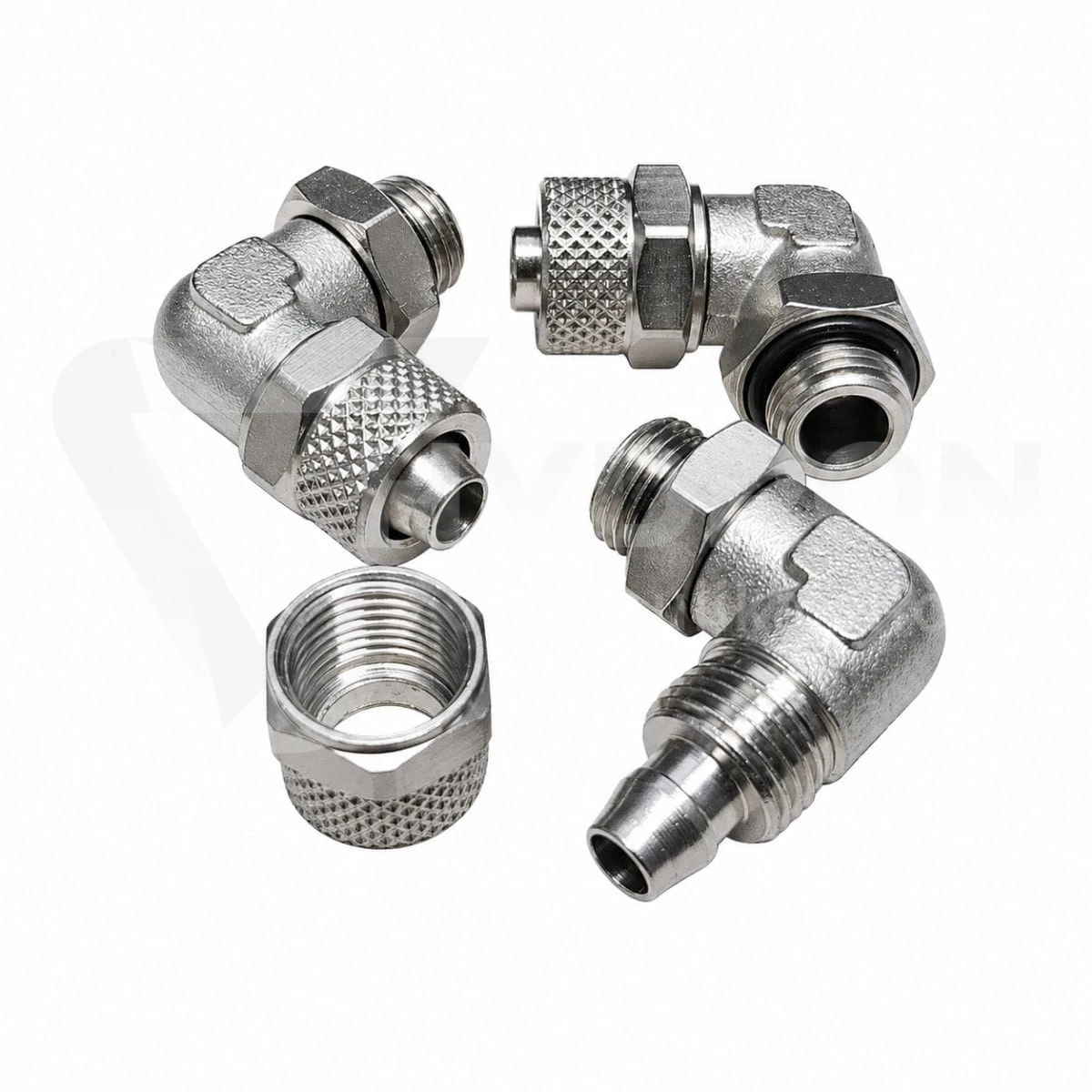

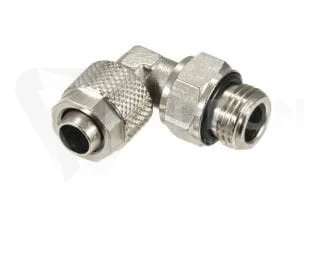

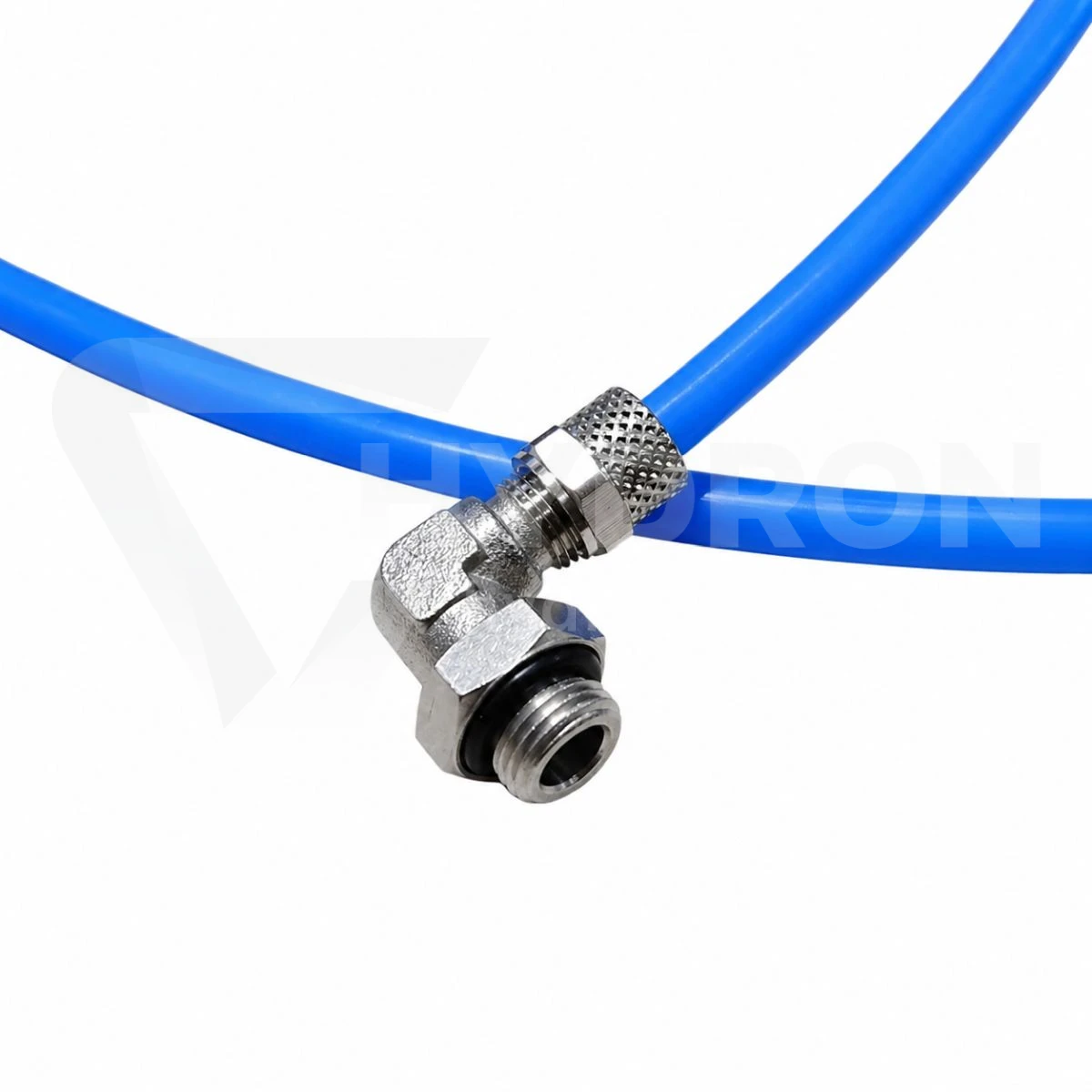

Złączka skręcana kątowa GZ3/8" na wąż 10x6,5 mm (metalowa niklowana)

Złączka skręcana kątowa GZ3/8" na wąż 10x6,5 mm metalowa to pneumatyczne złącze kolankowe (90°), przeznaczone do pewnego i szczelnego podłączenia elastycznego przewodu z tworzywa sztucznego o wymiarze 10x6,5 mm do elementu instalacji wyposażonego w wewnętrzny gwint G 3/8". Konstrukcja kątowa pozwala na natychmiastową zmianę kierunku prowadzenia przewodu pneumatycznego bez ryzyka jego załamania czy spłaszczenia przekroju, co ma kluczowe znaczenie w szafach sterowniczych, przy rozdzielaczach, siłownikach oraz w miejscach o ograniczonej przestrzeni montażowej. Korpus złączki wykonano z trwałego mosiądzu niklowanego, co zapewnia wysoką odporność mechaniczną, ochronę przed korozją oraz trwałość w typowych środowiskach przemysłowych. Nakrętka dociskowa zapewnia mechaniczne zaciśnięcie przewodu na mosiężnym króćcu, umożliwiając bezwyciekową pracę przy ciśnieniu roboczym do 15 bar oraz w instalacjach próżniowych.

Zastosowanie, konstrukcja i zalety złączki skręcanej 10x6,5 mm GZ 3/8"

W układach pneumatyki przemysłowej i automatyki właściwy dobór przyłączy ma bezpośredni wpływ na szczelność i sprawność energetyczną sieci sprężonego powietrza. Złączka skręcana kątowa GZ 3/8" na wąż 10x6,5 mm stanowi sprawdzone rozwiązanie tam, gdzie połączenia wtykowe mogą być narażone na przypadkowe wypięcie pod wpływem drgań lub naprężeń.

Konstrukcja kątowa 90°: Pozwala na bezproblemowe wyprowadzenie przewodu pod kątem prostym ze ściany siłownika lub rozdzielacza, eliminując naprężenia węża.
Pewne mocowanie skręcane (zacisk mechaniczny): Nakrętka dociska przewód do stożkowego króćca, uniemożliwiając jego zsunięcie się pod wpływem ciśnienia lub ruchu maszyny.
Trwały korpus z mosiądzu niklowanego: Odporny na wilgoć, cząstki oleju sprężarkowego oraz powierzchowne uszkodzenia mechaniczne.
Uniwersalny gwint zewnętrzny GZ 3/8": Standardowy gwint calowy z nacięciem lub uszczelnieniem przylgowym, pasujący do urządzeń pneumatycznych wymagających przyłącza 3/8".
Szeroki zakres pracy pod ciśnieniem od -0,95 bar do 15 bar: Przystosowana do standardowych instalacji sprężonego powietrza oraz układów podciśnieniowych i próżniowych.

Z czym łączyć złączkę kątową GZ 3/8" / 10x6,5 mm i jak uniknąć błędów?

Złączka pneumatyczna skręcana GZ 3/8" na wąż 10x6,5 mm współpracuje z popularnymi przewodami i elementami automatyki:

Przewody pneumatyczne z tworzyw sztucznych: Węże poliuretanowe (PU), poliamidowe (PA/Tekalan) oraz polietylenowe (PE) o kalibrowanej średnicy zewnętrznej 10 mm i wewnętrznej 6,5 mm.
Komponenty sieci sprężonego powietrza: Korpusy zaworów, bloki rozdzielaczy pneumatycznych, siłowniki, filtry i reduktory z gniazdem GW 3/8".

Podczas doboru złączki kluczowe jest prawidłowe zmierzenie przewodu. Oznaczenie 10x6,5 mm oznacza, że wąż musi posiadać dokładnie 10 mm średnicy zewnętrznej oraz 6,5 mm średnicy wewnętrznej (grubość ścianki 1,75 mm). Zastosowanie przewodu o innej grubości ścianki (np. 10/8 mm lub 10/6 mm) uniemożliwi prawidłowe nasunięcie na króciec lub uniemożliwi dokręcenie nakrętki, co doprowadzi do nieszczelności. Weryfikacja gwintu 3/8" suwmiarką na zwojach męskich daje wymiar około 16,3–16,6 mm.

Specyfikacja techniczna

Parametr techniczny	Wartość / Opis
Nazwa produktu	Złączka skręcana kątowa GZ3/8" na wąż 10x6,5 mm metal
Gwint przyłącza (GZ)	G 3/8" (3/8" BSP zewnętrzny, wymiar suwmiarką \~16,6 mm)
Przyłącze na wąż	10x6,5 mm (zewnętrzna 10 mm / wewnętrzna 6,5 mm)
Konstrukcja / Kąt	Kątowa 90° (kolankowa)
Materiały wykonania	Mosiądz niklowany / stal
Maksymalne ciśnienie robocze	od -0,95 bar do 15 bar
Zakres temperatur pracy	od 0°C do +60°C
Obsługiwane media	Sprężone powietrze, próżnia
Kompatybilne przewody	PU (poliuretan), PA (poliamid), PE (polietylen)

Najczęściej zadawane pytania (FAQ)

Do czego służy złączka skręcana kątowa GZ3/8" na wąż 10x6,5 mm?

Służy do podłączenia elastycznego przewodu pneumatycznego 10x6,5 mm do urządzenia z gwintem wewnętrznym 3/8" pod kątem 90°, co ułatwia prowadzenie węża w ciasnych miejscach bez ryzyka jego załamania.

Do jakich przewodów pasuje ten model złączki?

Złączka pasuje do elastycznych przewodów z tworzyw sztucznych (PU, PA, PE) o wymiarach dokładnie 10 mm średnicy zewnętrznej i 6,5 mm średnicy wewnętrznej.

Czym różni się złączka skręcana od złączki wtykowej?

Złączka skręcana mechanicznie zaciska przewód nakrętką na wewnętrznym króćcu, tworząc bardzo stabilne połączenie odporne na szarpania i drgania. Złączki wtykowe pozwalają na sprawniejszy wtyk, lecz skręcane dają pewniejsze mocowanie mechaniczne.
