Korek / zaślepka ORFS 1.11/16" gwint wewnętrzny

Przejdź do sekcji Opinie

58,99 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 1.11/16'' ORFS
Rozmiar gwintu 1 w milimetrach 42,5-42,8zew./40,3-40,7wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 280 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ATFGO21

Opis

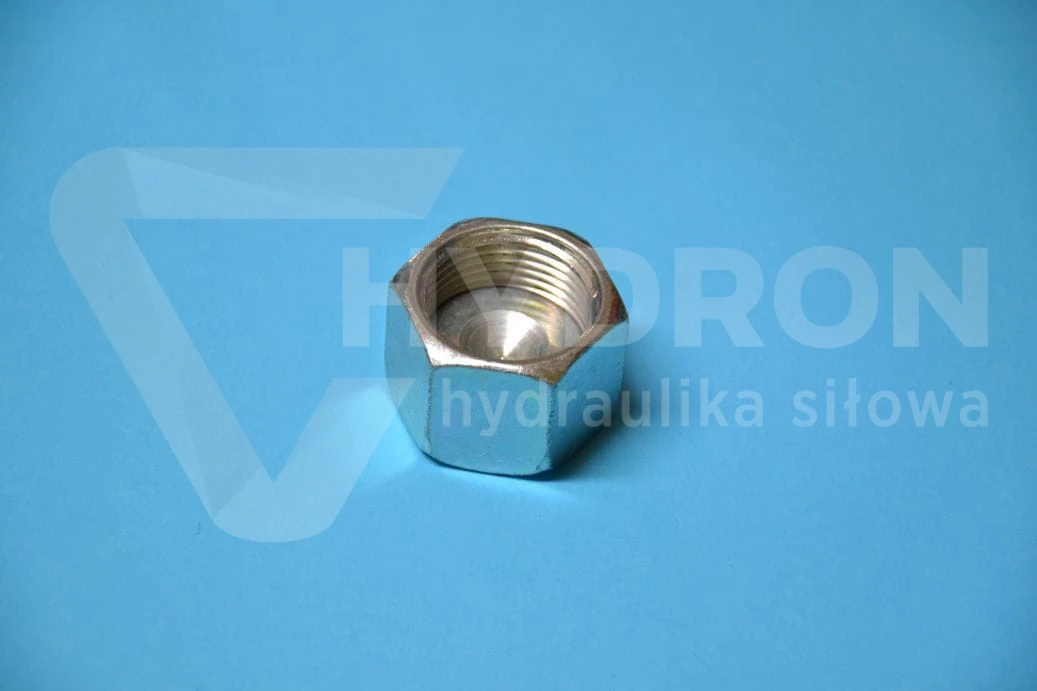

Korek / zaślepka ORFS 1.11/16" gwint wewnętrzny

Korek / zaślepka ORFS 1.11/16" z gwintem wewnętrznym to element hydrauliczny przeznaczony do zaślepiania kompatybilnych zakończeń przewodów hydraulicznych wyposażonych w gwint zewnętrzny CAT (AORFS). Produkt składa się z nakrętki z gwintem wewnętrznym oraz specjalnego stożka umieszczonego wewnątrz nakrętki. Kompletna konstrukcja umożliwia zamknięcie odpowiednio dopasowanego zakończenia przewodu.

Zaślepka wykonana jest ze stali automatowej pokrytej ocynkiem. Posiada gwint wewnętrzny ORFS w rozmiarze 1.11/16", którego wymiar mierzony suwmiarką wewnątrz nakrętki wynosi 40,3–40,7 mm. Korek jest przeznaczony do zamykania odpowiednich końcówek CAT (AORFS) stosowanych na wężach hydraulicznych.

Parametry techniczne korka ORFS 1.11/16"

Rodzaj produktu: korek hydrauliczny, zaślepka ORFS.
Rozmiar gwintu: 1.11/16".
Rodzaj gwintu: wewnętrzny ORFS.
Pomiar gwintu suwmiarką wewnątrz nakrętki: 40,3–40,7 mm.
Konstrukcja: nakrętka z gwintem wewnętrznym i specjalny stożek umieszczony wewnątrz nakrętki.
Materiał wykonania: stal automatowa.
Ochrona powierzchni: ocynk.
Przeznaczenie: zaślepianie gwintów zewnętrznych CAT (AORFS) na wężach hydraulicznych.

Zastosowanie zaślepki ORFS w hydraulice siłowej

Korek ORFS 1.11/16" służy do zamykania końcówek przewodów hydraulicznych wyposażonych w odpowiedni gwint zewnętrzny CAT (AORFS). Może być wykorzystywany podczas odłączania przewodów od elementów instalacji, prac serwisowych oraz zabezpieczania zakończeń, które wymagają zaślepienia.

Zastosowanie odpowiednio dobranej zaślepki pomaga ograniczyć przedostawanie się zanieczyszczeń do odłączonego przewodu oraz wypływanie pozostałości oleju podczas prac przy odciążonej instalacji. Przed montażem należy sprawdzić zgodność gwintu i konstrukcji współpracujących elementów.

Gwint wewnętrzny ORFS 1.11/16" – identyfikacja rozmiaru

Zaślepka posiada gwint wewnętrzny ORFS 1.11/16". W celu ułatwienia identyfikacji rozmiaru podano również zakres pomiarowy gwintu wewnątrz nakrętki, wynoszący 40,3–40,7 mm przy pomiarze suwmiarką.

Pomiar ten może pomóc w rozpoznaniu właściwego wariantu korka, jednak nie zastępuje sprawdzenia rodzaju połączenia. Przed zastosowaniem należy zweryfikować rozmiar gwintu zewnętrznego końcówki CAT (AORFS) oraz konstrukcję powierzchni współpracujących.

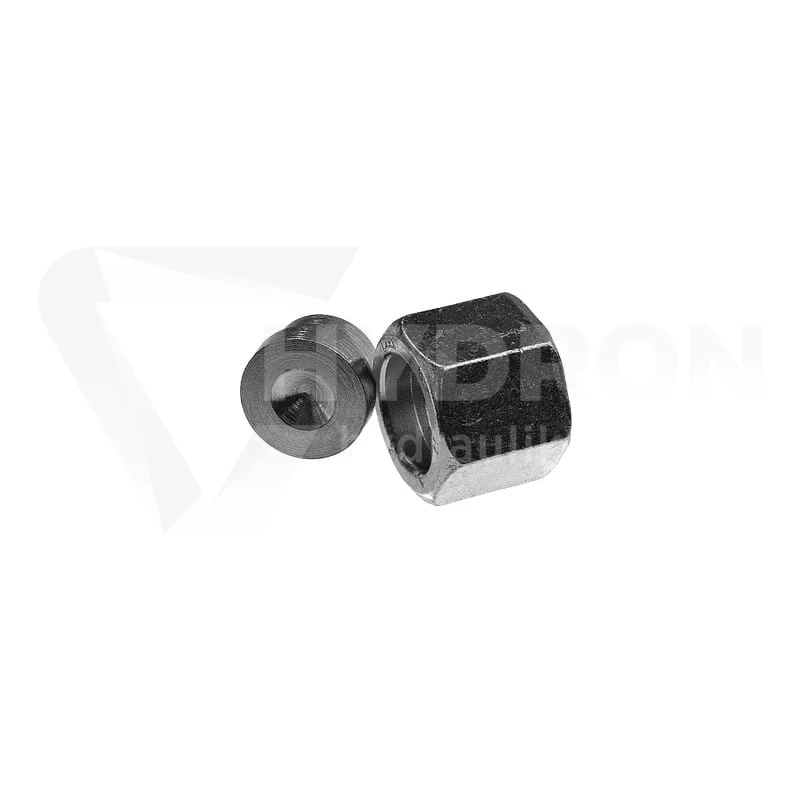

Konstrukcja korka ORFS – nakrętka i specjalny stożek

Korek składa się z nakrętki wyposażonej w gwint wewnętrzny oraz specjalnego stożka umieszczonego w jej wnętrzu. Takie wykonanie umożliwia zaślepienie kompatybilnego zakończenia przewodu hydraulicznego z gwintem zewnętrznym.

Podczas doboru istotna jest nie tylko zgodność gwintu, ale również dopasowanie elementu stożkowego do konstrukcji zakończenia przewodu. Przed montażem należy sprawdzić stan powierzchni współpracujących oraz upewnić się, że wybrana zaślepka odpowiada danemu przyłączu.

Stal automatowa pokryta ocynkiem

Korek ORFS 1.11/16" wykonany jest ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie powierzchni stalowej i ogranicza jej podatność na korozję.

Podczas doboru produktu należy uwzględnić wymagania konkretnego układu hydraulicznego, w tym warunki eksploatacji oraz zgodność materiałową współpracujących elementów.

Zaślepianie końcówek CAT (AORFS) na wężach hydraulicznych

Korek z gwintem wewnętrznym ORFS 1.11/16" jest przeznaczony do zaślepiania kompatybilnych końcówek CAT (AORFS) wyposażonych w gwint zewnętrzny. Znajduje zastosowanie wszędzie tam, gdzie konieczne jest zamknięcie odpowiedniego zakończenia przewodu hydraulicznego.

Należy odróżnić ten wariant od korków z gwintem zewnętrznym, przeznaczonych do zaślepiania zakończeń z gwintem wewnętrznym. Dobór odpowiedniego rodzaju korka zależy od konstrukcji końcówki przewodu.

Dobór korka ORFS 1.11/16" do przewodu hydraulicznego

Przy wyborze korka należy sprawdzić rodzaj zakończenia przewodu oraz rozmiar jego gwintu zewnętrznego. Ten wariant posiada gwint wewnętrzny ORFS 1.11/16" i jest przeznaczony do zamykania kompatybilnych końcówek CAT (AORFS).

Pomocnym parametrem identyfikacyjnym jest wymiar mierzony suwmiarką wewnątrz nakrętki, wynoszący 40,3–40,7 mm. Przed montażem należy również zweryfikować dopasowanie specjalnego stożka oraz stan powierzchni współpracujących.

Montaż i kontrola zaślepki ORFS 1.11/16"

Przed rozpoczęciem montażu należy wyłączyć urządzenie i bezpiecznie odciążyć układ hydrauliczny. Następnie trzeba oczyścić zakończenie przewodu oraz sprawdzić stan gwintu, nakrętki i wewnętrznego elementu stożkowego.

Zaślepkę należy zamontować na kompatybilnym zakończeniu CAT (AORFS), zgodnie z wymaganiami stosowanego systemu połączeniowego. Po zakończeniu montażu należy sprawdzić prawidłowość zamocowania. Jeżeli korek ma być wykorzystywany podczas pracy instalacji pod ciśnieniem, konieczne jest potwierdzenie dopuszczalnych parametrów kompletnego połączenia.

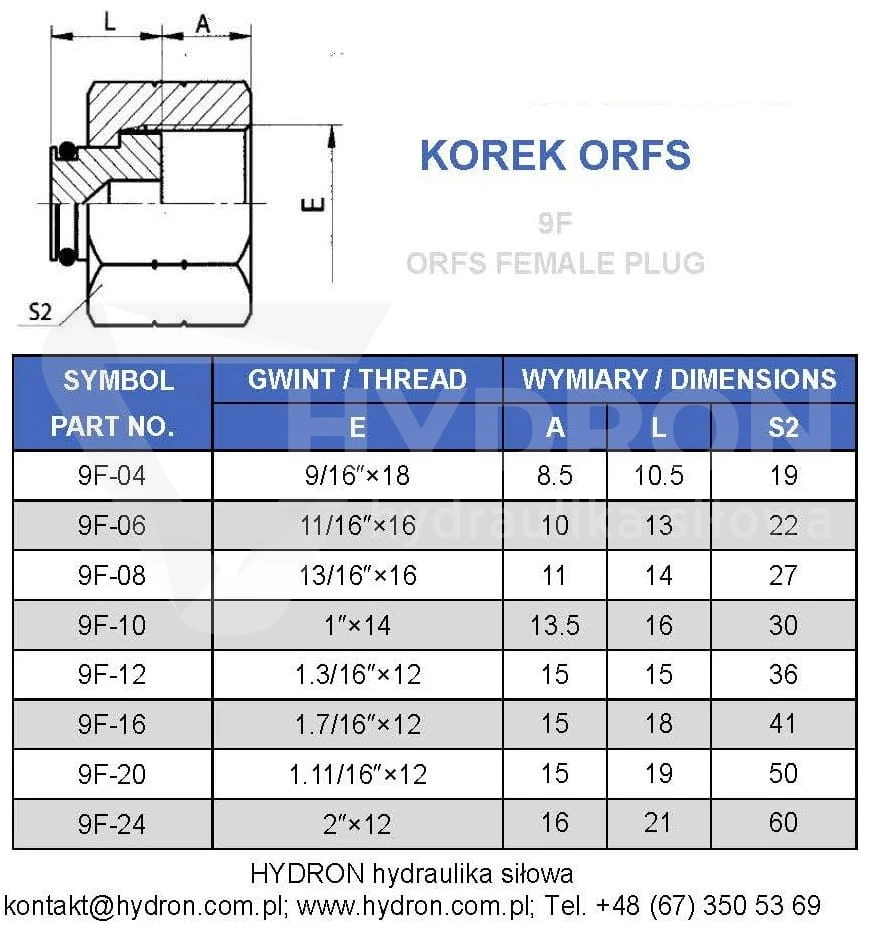

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek / zaślepka ORFS 1.11/16" gwint wewnętrzny
Rodzaj gwintu	Wewnętrzny ORFS
Rozmiar gwintu	1.11/16"
Pomiar wewnątrz nakrętki	40,3–40,7 mm
Konstrukcja	Nakrętka z gwintem wewnętrznym i specjalny stożek
Materiał	Stal automatowa
Powłoka	Ocynk
Przeznaczenie	Zaślepianie gwintów zewnętrznych CAT (AORFS) na wężach hydraulicznych
