Korek / zaślepka ORFS 1.7/16" gwint wewnętrzny

Przejdź do sekcji Opinie

32,08 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 1.7/16'' ORFS
Rozmiar gwintu 1 w milimetrach 36,2-36,5zew./34,0-34,4wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 420 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ATFGO15

Opis

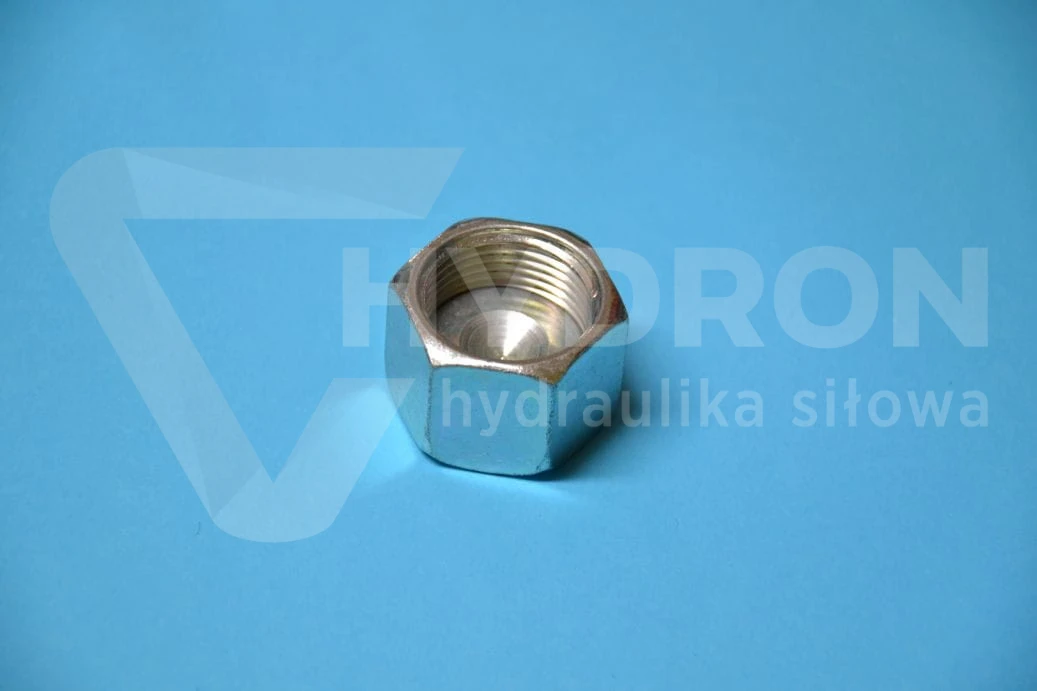

Korek / zaślepka ORFS 1.7/16" gwint wewnętrzny

Korek / zaślepka ORFS 1.7/16" z gwintem wewnętrznym to element hydrauliczny przeznaczony do zamykania końcówek przewodów hydraulicznych wyposażonych w kompatybilny gwint zewnętrzny CAT (AORFS). Produkt składa się z nakrętki z gwintem wewnętrznym oraz specjalnego stożka umieszczonego wewnątrz nakrętki. Kompletna konstrukcja umożliwia zaślepienie odpowiednio dopasowanego zakończenia przewodu hydraulicznego.

Zaślepka wykonana jest ze stali automatowej pokrytej ocynkiem. Posiada gwint wewnętrzny ORFS w rozmiarze 1.7/16", a wymiar podany dla pomiaru suwmiarką wewnątrz nakrętki wynosi 30,4–34,4 mm. Korek służy do zamykania odpowiednich końcówek CAT (AORFS) stosowanych na wężach hydraulicznych podczas montażu, napraw i konserwacji instalacji.

Parametry techniczne korka ORFS 1.7/16"

Rodzaj produktu: korek hydrauliczny, zaślepka ORFS.
Rozmiar gwintu: 1.7/16".
Rodzaj gwintu: wewnętrzny ORFS.
Pomiar gwintu suwmiarką wewnątrz nakrętki: 30,4–34,4 mm.
Konstrukcja: nakrętka z gwintem wewnętrznym oraz specjalny stożek umieszczony wewnątrz nakrętki.
Materiał wykonania: stal automatowa.
Ochrona powierzchni: ocynk.
Przeznaczenie: zaślepianie gwintów zewnętrznych CAT (AORFS) na wężach hydraulicznych.

Zastosowanie zaślepki ORFS w hydraulice siłowej

Korek ORFS 1.7/16" przeznaczony jest do zaślepiania kompatybilnych zakończeń przewodów hydraulicznych wyposażonych w gwint zewnętrzny CAT (AORFS). Może być stosowany podczas odłączania przewodów od elementów instalacji, wymiany podzespołów, prac konserwacyjnych oraz zabezpieczania niewykorzystywanych zakończeń.

Odpowiednio dobrana zaślepka pomaga ograniczyć przedostawanie się zanieczyszczeń do odłączonego przewodu oraz wypływanie pozostałości oleju podczas prac przy odciążonym układzie hydraulicznym. Przed zastosowaniem należy sprawdzić zgodność rozmiaru gwintu i konstrukcji połączenia.

Gwint wewnętrzny ORFS 1.7/16" – identyfikacja

Zaślepka wyposażona jest w gwint wewnętrzny ORFS w rozmiarze 1.7/16". Dodatkowym parametrem identyfikacyjnym jest zakres pomiarowy podany dla gwintu wewnątrz nakrętki, wynoszący 30,4–34,4 mm przy pomiarze suwmiarką.

Pomiar suwmiarką może być pomocny podczas rozpoznawania rozmiaru zakończenia przewodu, jednak sam wynik nie stanowi wystarczającego potwierdzenia kompatybilności. Należy zweryfikować również typ gwintu oraz konstrukcję współpracujących elementów.

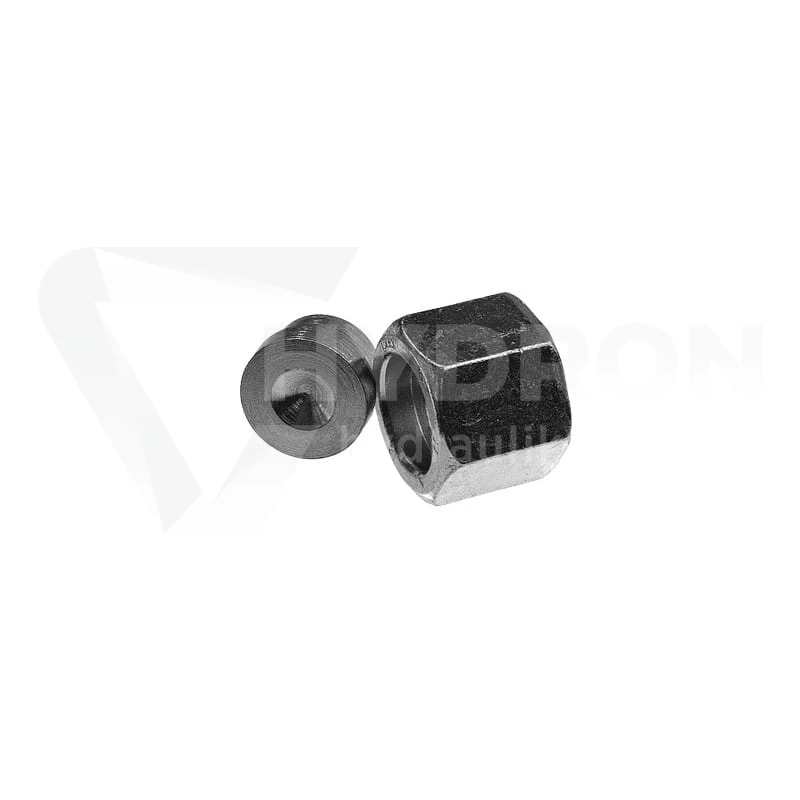

Konstrukcja zaślepki ORFS – nakrętka i specjalny stożek

Korek składa się z nakrętki wyposażonej w gwint wewnętrzny oraz specjalnego stożka znajdującego się wewnątrz nakrętki. Elementy te tworzą kompletną zaślepkę przeznaczoną do zamykania odpowiednich zakończeń hydraulicznych z gwintem zewnętrznym.

Podczas doboru należy uwzględnić zarówno zgodność gwintu, jak i dopasowanie wewnętrznego elementu stożkowego do zakończenia przewodu. Prawidłowy dobór ma znaczenie dla skutecznego zamknięcia połączenia.

Stal automatowa pokryta ocynkiem

Korek ORFS 1.7/16" wykonany jest ze stali automatowej pokrytej ocynkiem. Stal stanowi materiał konstrukcyjny produktu, a powłoka cynkowa zabezpiecza jego powierzchnię przed korozją.

Przy doborze zaślepki należy uwzględnić wymagania konkretnej instalacji hydraulicznej, w tym warunki eksploatacyjne oraz zgodność materiałową współpracujących elementów.

Zaślepianie końcówek CAT (AORFS) na wężach hydraulicznych

Korek z gwintem wewnętrznym ORFS 1.7/16" służy do zamykania kompatybilnych końcówek CAT (AORFS) wyposażonych w gwint zewnętrzny. Może być wykorzystywany podczas prac serwisowych oraz zabezpieczania zakończeń przewodów hydraulicznych wymagających zaślepienia.

Ten wariant należy odróżnić od zaślepek z gwintem zewnętrznym, które przeznaczone są do zamykania kompatybilnych zakończeń z gwintem wewnętrznym. Właściwy dobór zależy od konstrukcji końcówki przewodu.

Dobór korka ORFS 1.7/16" do przewodu hydraulicznego

Przed zakupem należy sprawdzić rodzaj zakończenia przewodu oraz rozmiar gwintu zewnętrznego. Ten wariant posiada gwint wewnętrzny ORFS 1.7/16" i jest przeznaczony do odpowiednio dopasowanych końcówek CAT (AORFS).

Podczas identyfikacji pomocny może być pomiar gwintu wewnątrz nakrętki. Dla tego produktu podano zakres 30,4–34,4 mm. Należy również sprawdzić zgodność specjalnego stożka z konstrukcją współpracującego zakończenia hydraulicznego.

Montaż i kontrola zaślepki ORFS 1.7/16"

Przed rozpoczęciem montażu należy wyłączyć urządzenie i bezpiecznie odciążyć układ hydrauliczny. Następnie trzeba oczyścić zakończenie przewodu oraz sprawdzić stan gwintu, nakrętki i wewnętrznego elementu stożkowego.

Zaślepkę należy zamontować na kompatybilnym zakończeniu CAT (AORFS), zgodnie z wymaganiami stosowanego systemu połączeniowego. Po montażu należy sprawdzić prawidłowość zamocowania. Jeżeli korek ma być wykorzystywany podczas pracy instalacji pod ciśnieniem, konieczne jest potwierdzenie dopuszczalnych parametrów kompletnego połączenia.

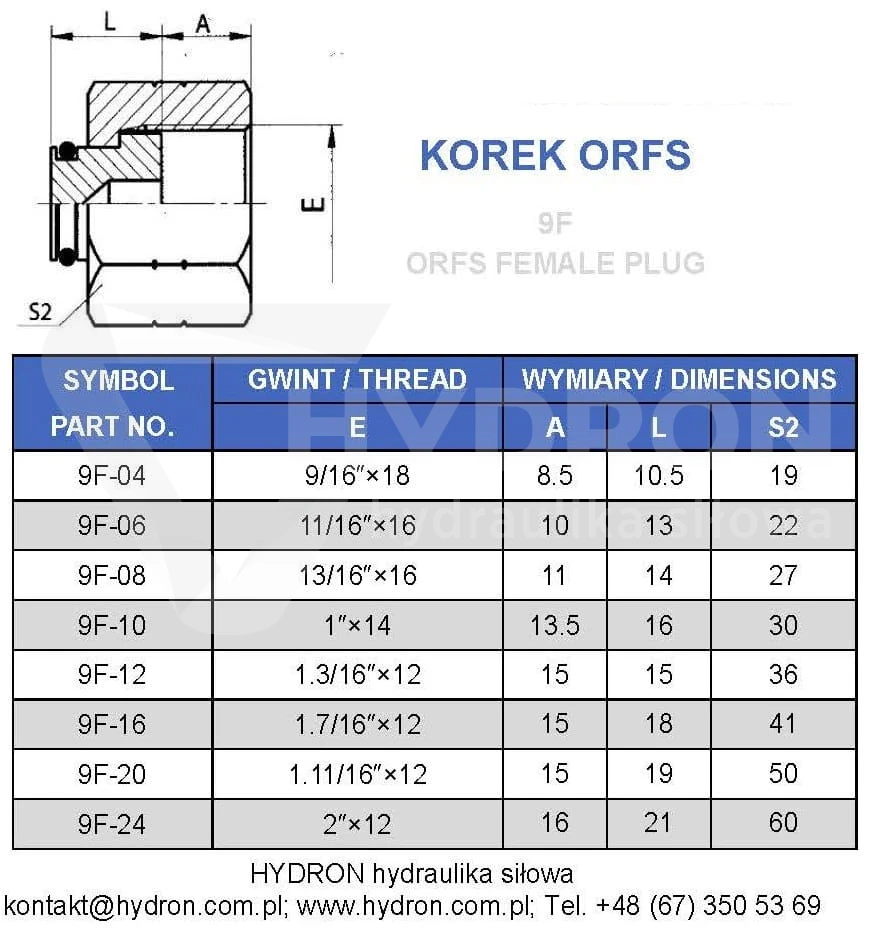

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek / zaślepka ORFS 1.7/16" gwint wewnętrzny
Rodzaj gwintu	Wewnętrzny ORFS
Rozmiar gwintu	1.7/16"
Pomiar wewnątrz nakrętki	30,4–34,4 mm
Konstrukcja	Nakrętka z gwintem wewnętrznym i specjalny stożek
Materiał	Stal automatowa
Powłoka	Ocynk
Przeznaczenie	Zaślepianie gwintów zewnętrznych CAT (AORFS) na wężach hydraulicznych
