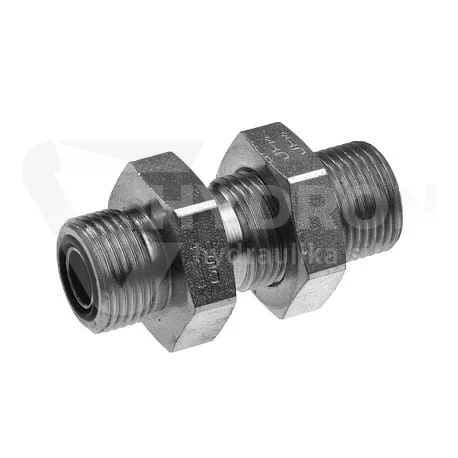

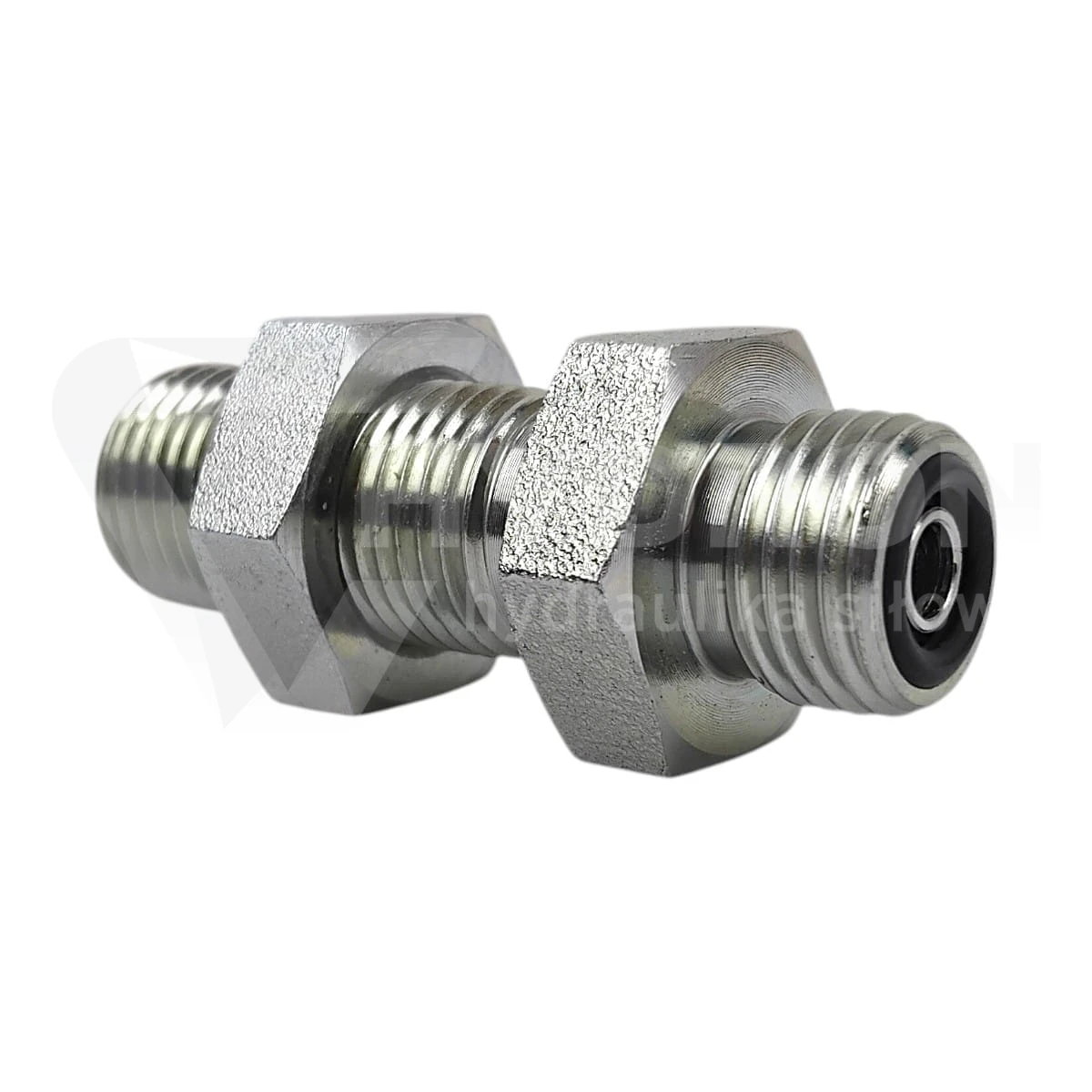

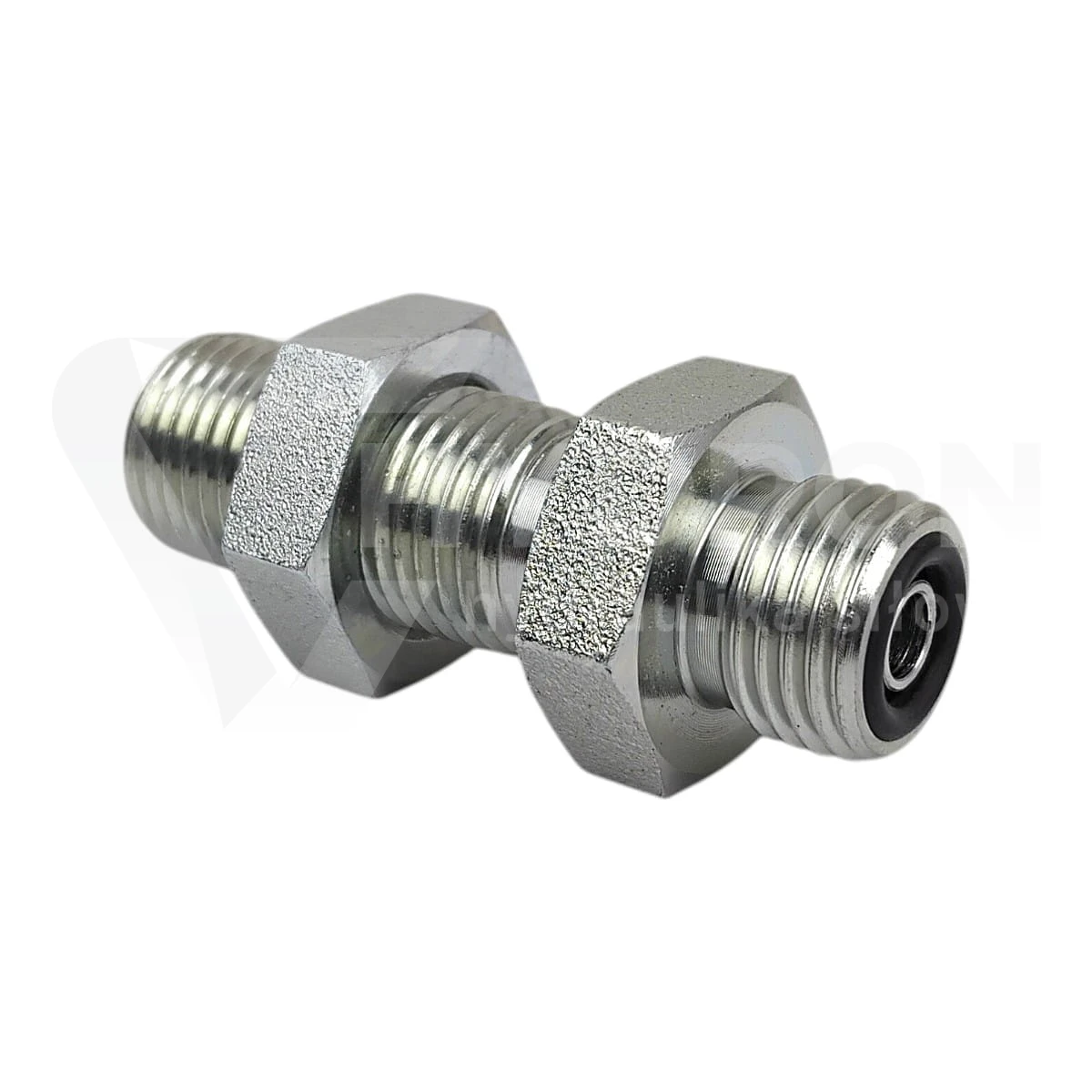

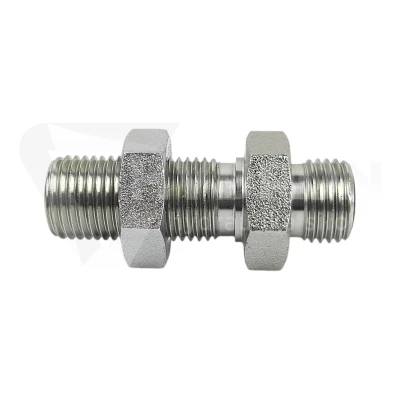

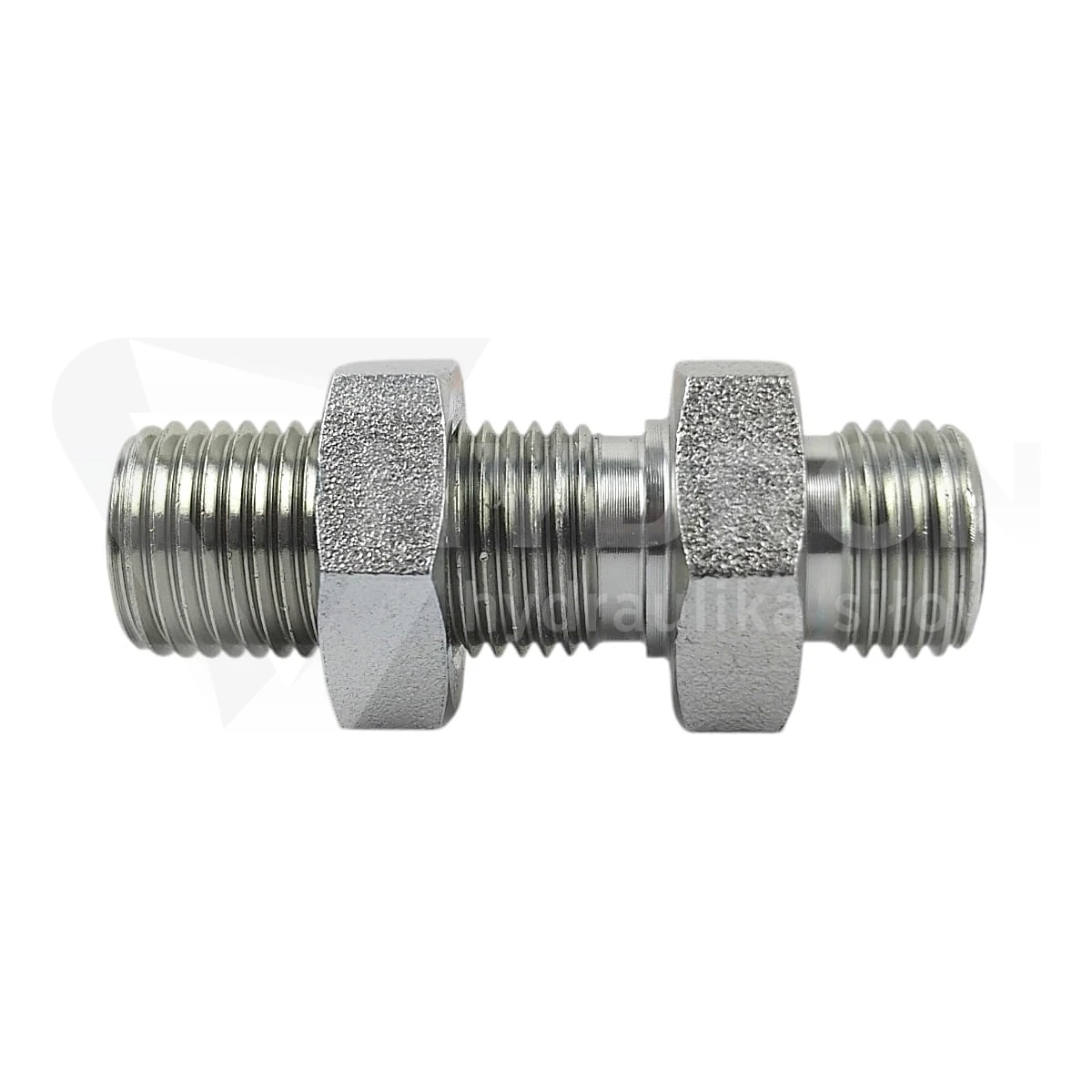

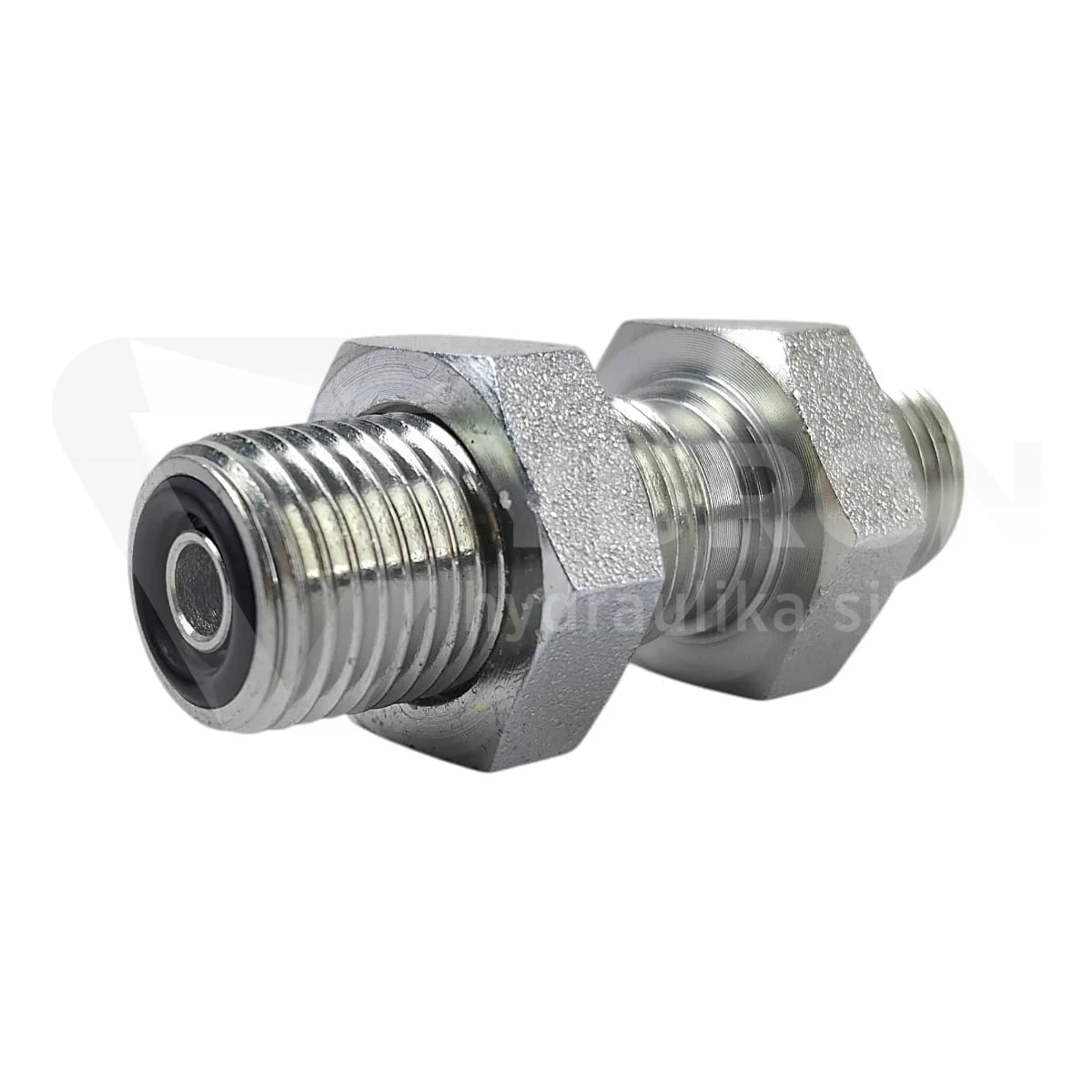

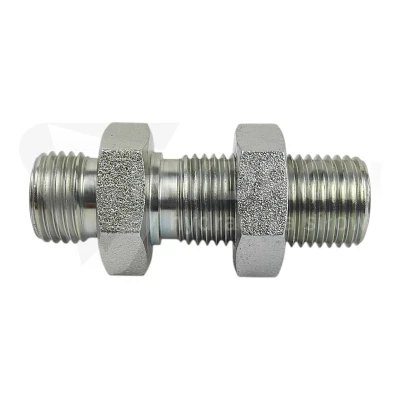

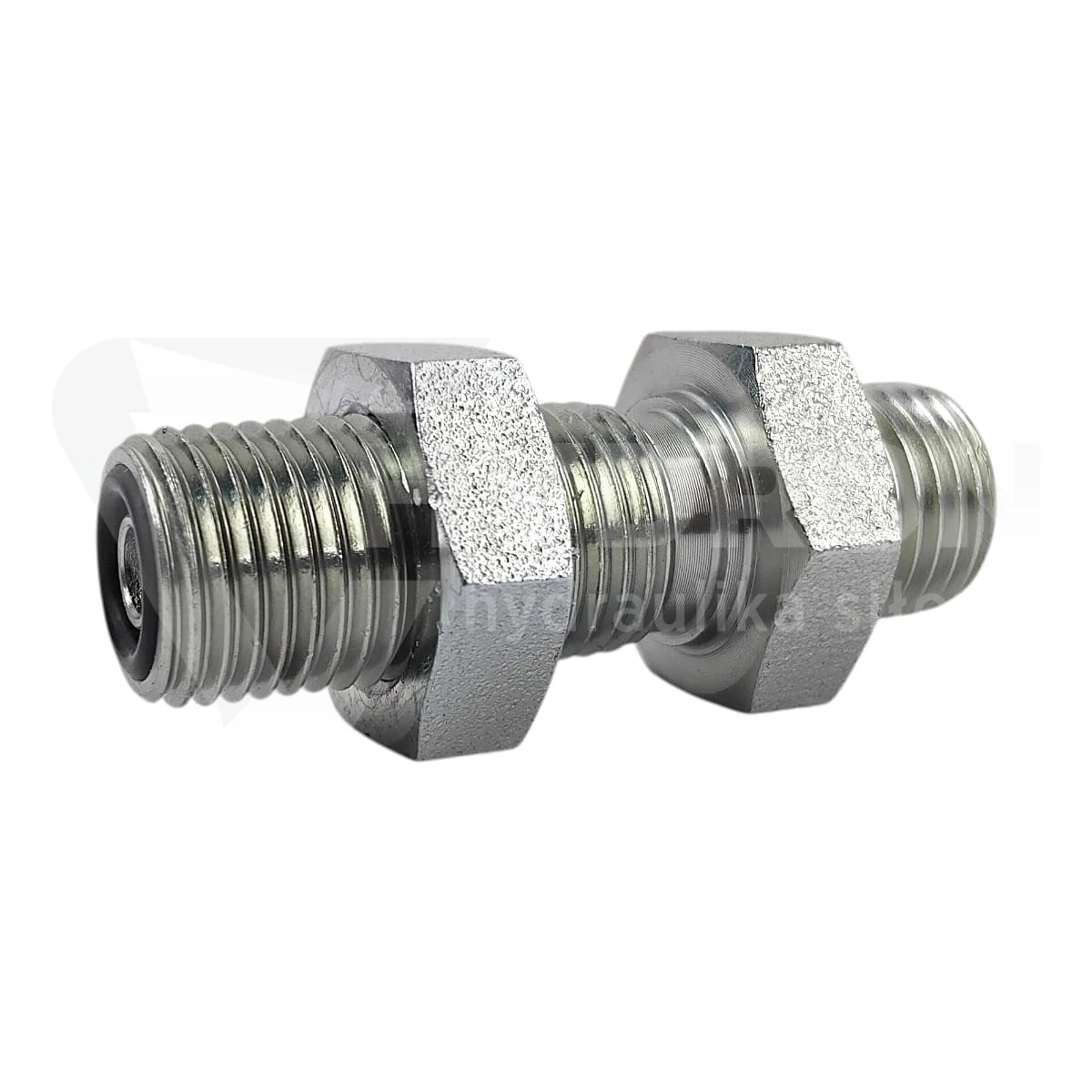

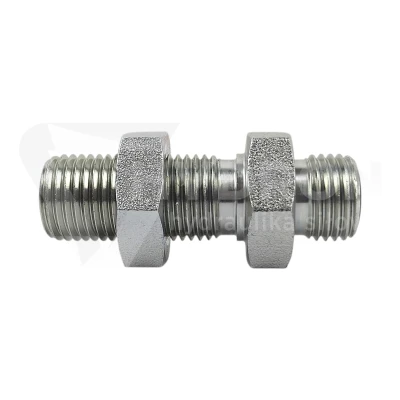

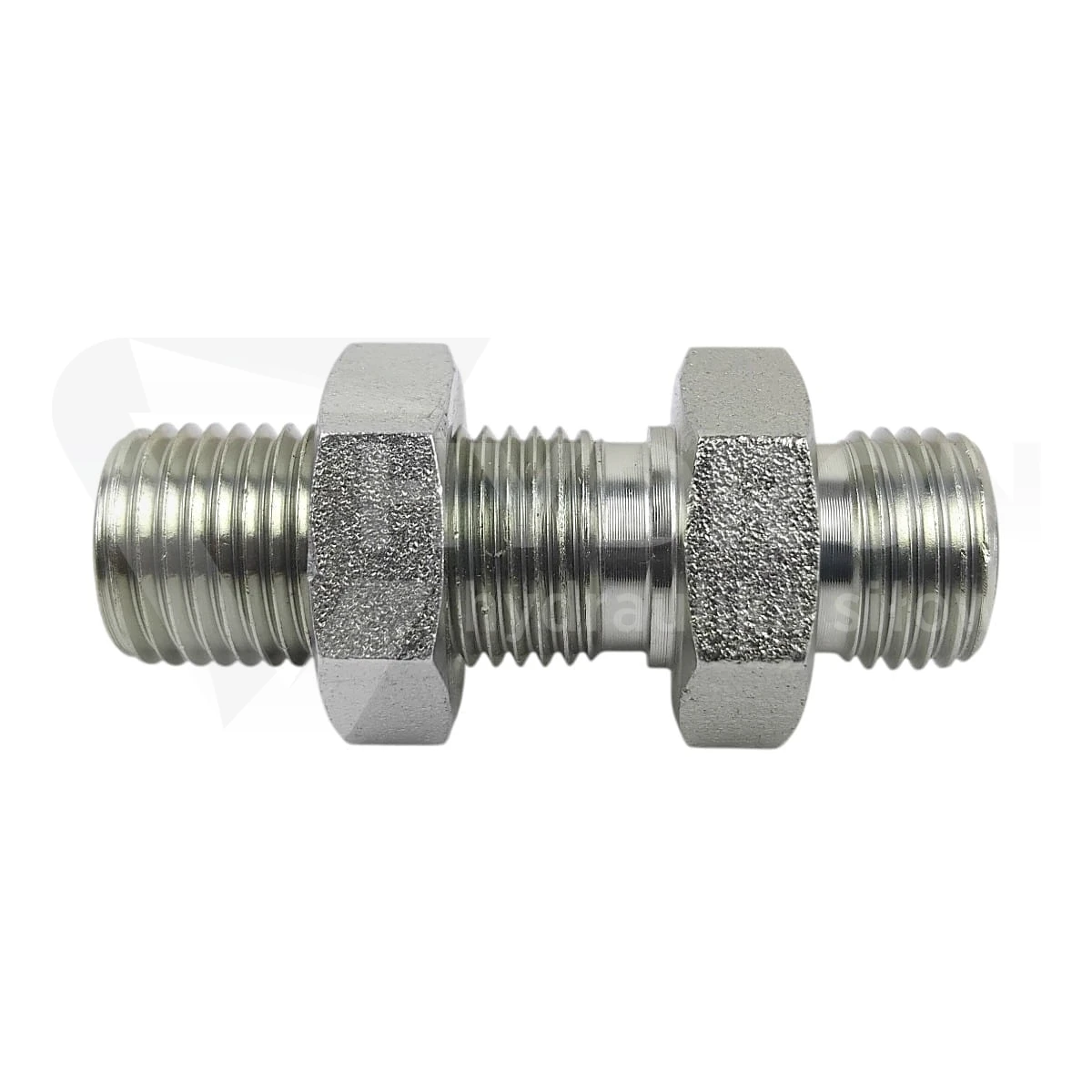

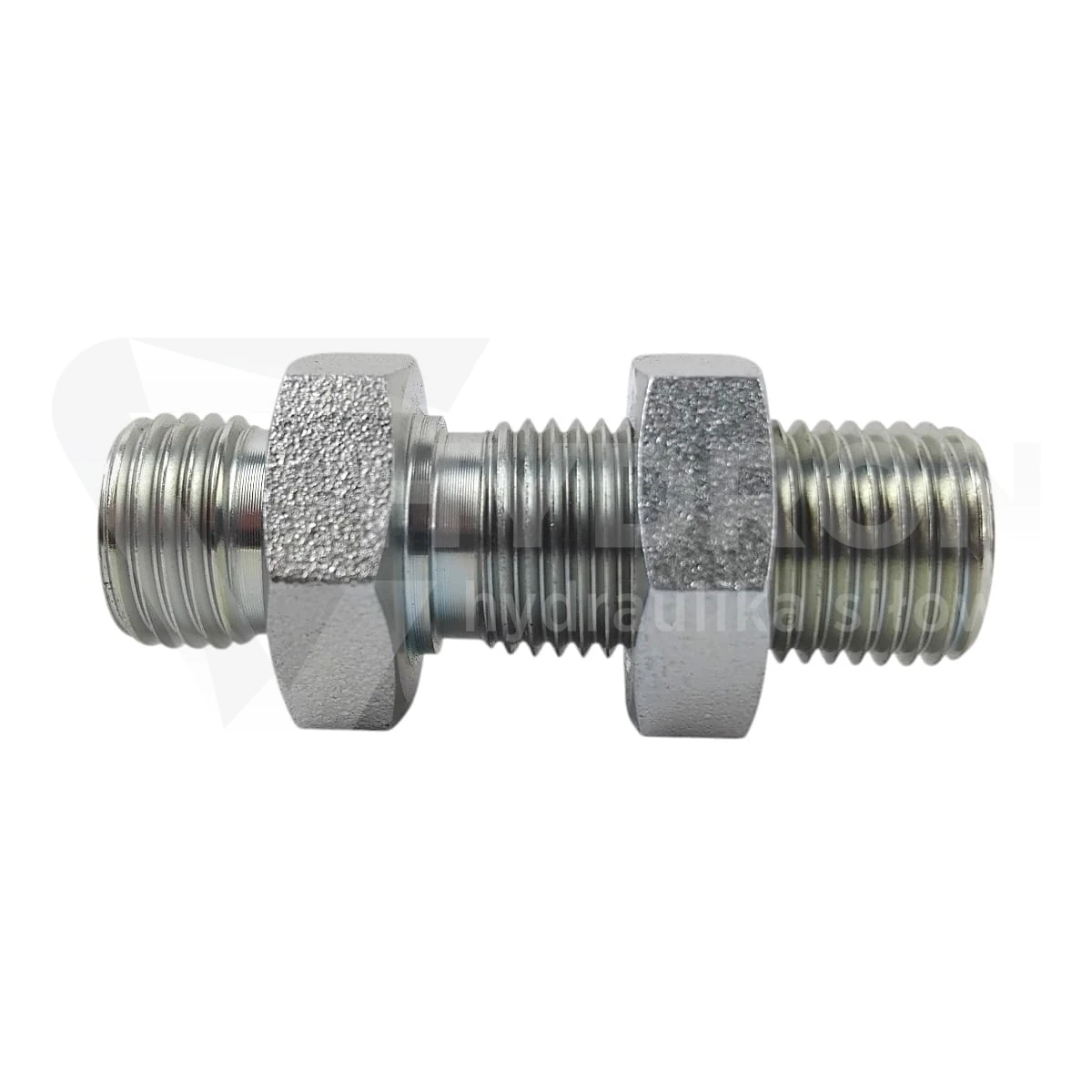

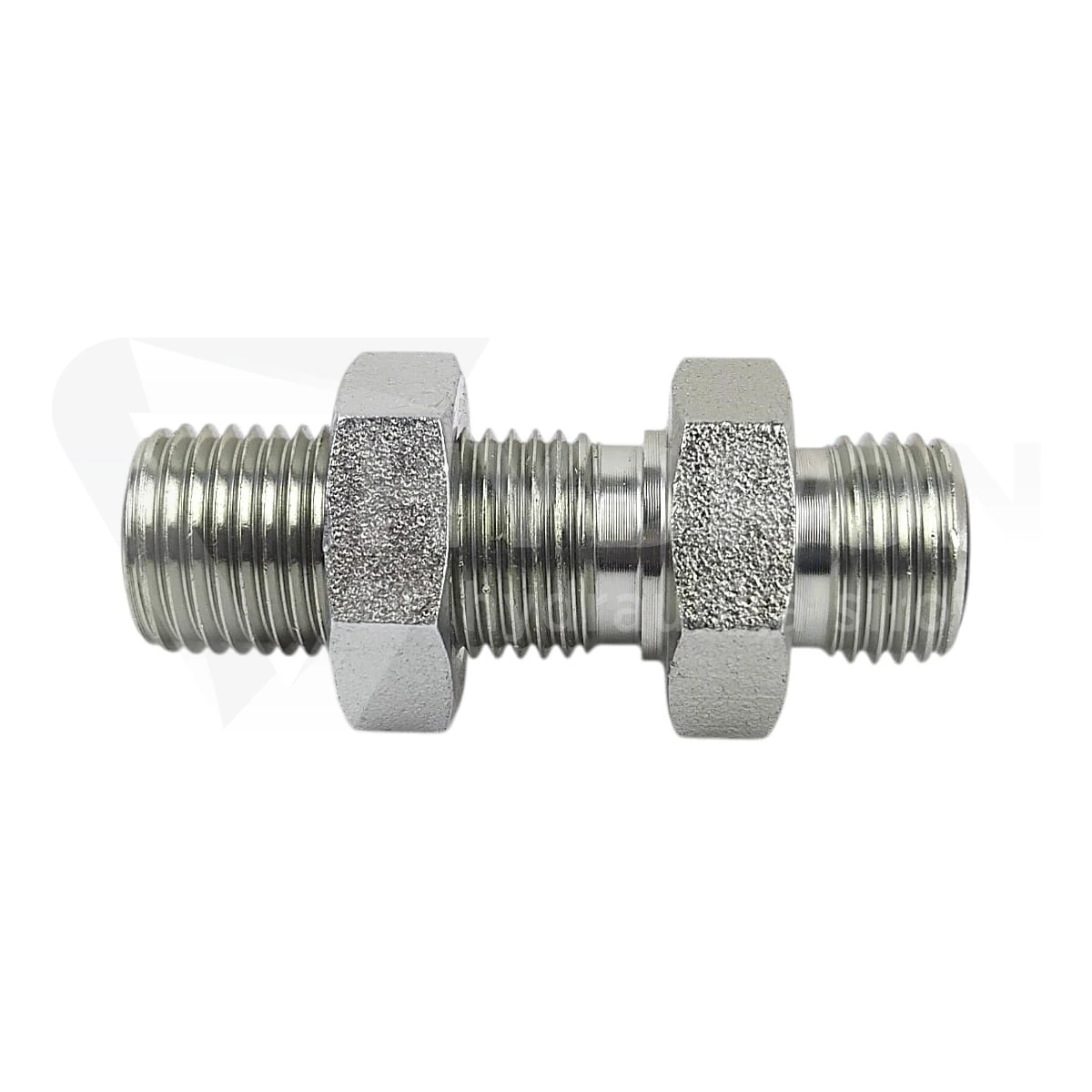

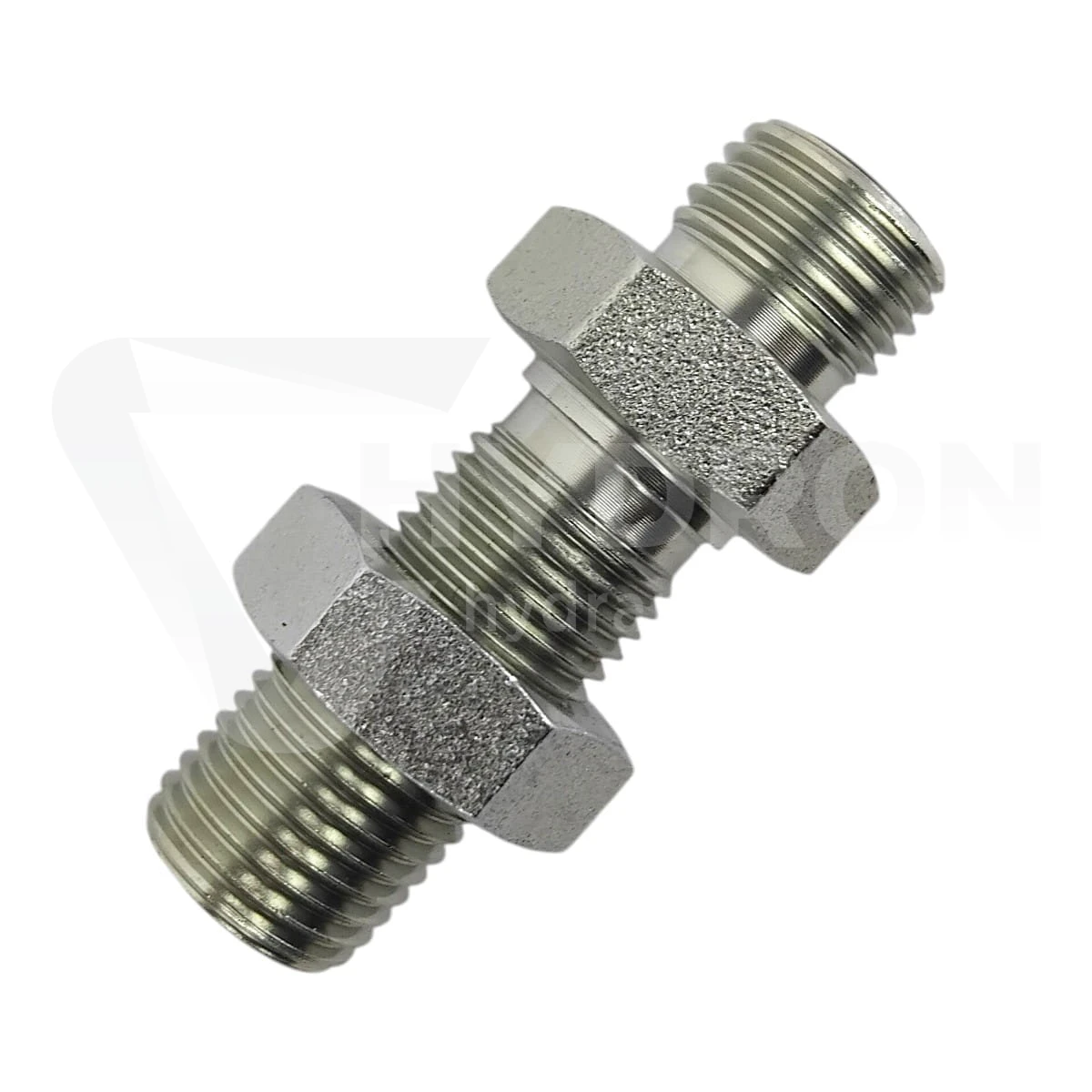

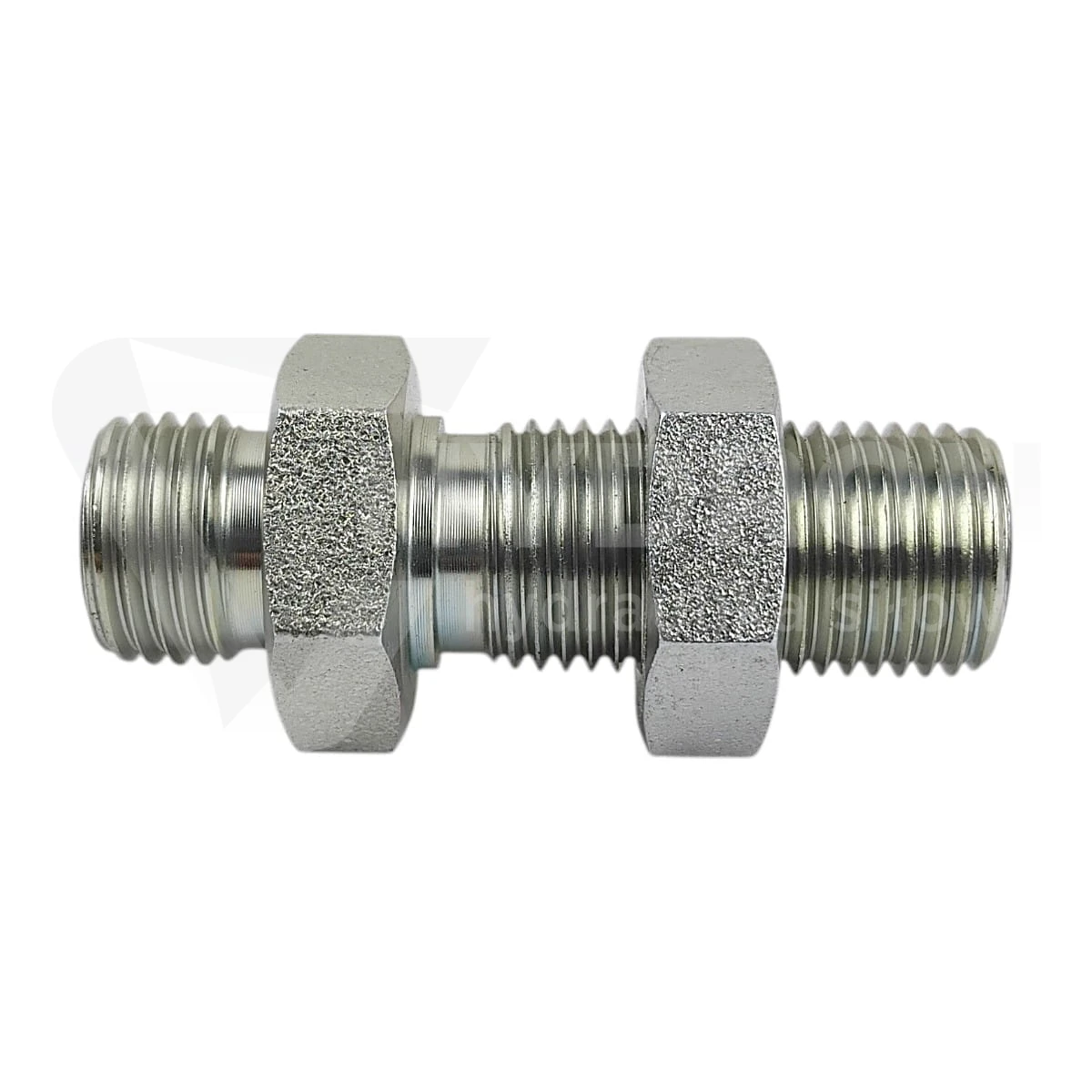

Złączka grodziowa ORFS 1.11/16"

Złączka grodziowa ORFS 1.11/16" jest elementem przeznaczonym do wykonania stałego przejścia hydraulicznego przez panel, gródź, ramę, wspornik, płytę montażową albo inną część konstrukcyjną maszyny. Obie strony złączki mają gwint zewnętrzny 1.11/16" ORFS, dlatego produkt pracuje jako proste przejście grodziowe w jednym standardzie, bez redukcji średnicy. Złączka jest wyposażona w przeciwnakrętkę, która pozwala osadzić element w otworze i unieruchomić punkt przyłączeniowy. To rozwiązanie stosuje się tam, gdzie przewód hydrauliczny, rura albo armatura nie powinny wisieć luźno na połączeniu, lecz mają być poprowadzone przez konstrukcję w kontrolowany sposób.

Zastosowanie złączki grodziowej ORFS 1.11/16"

Ten rozmiar złączki grodziowej ORFS ma zastosowanie w instalacjach, w których przewód lub rura przechodzi przez element konstrukcyjny maszyny i wymaga pewnego punktu mocowania. W większych przewodach hydraulicznych masa węża, drgania i zmiany ciśnienia mogą szybko obciążać połączenie. Złączka grodziowa ORFS 1.11/16" pozwala oddzielić dwie strony instalacji, poprawić prowadzenie przewodu i ułatwić późniejszy serwis. Podobne elementy w innych rozmiarach znajdują się w kategorii złączki grodziowe ORFS.

Gwint 1.11/16" ORFS po obu stronach

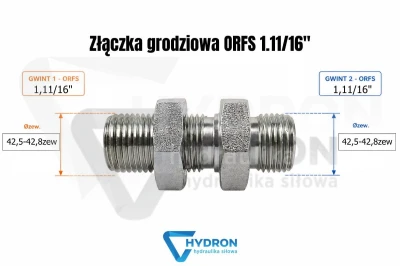

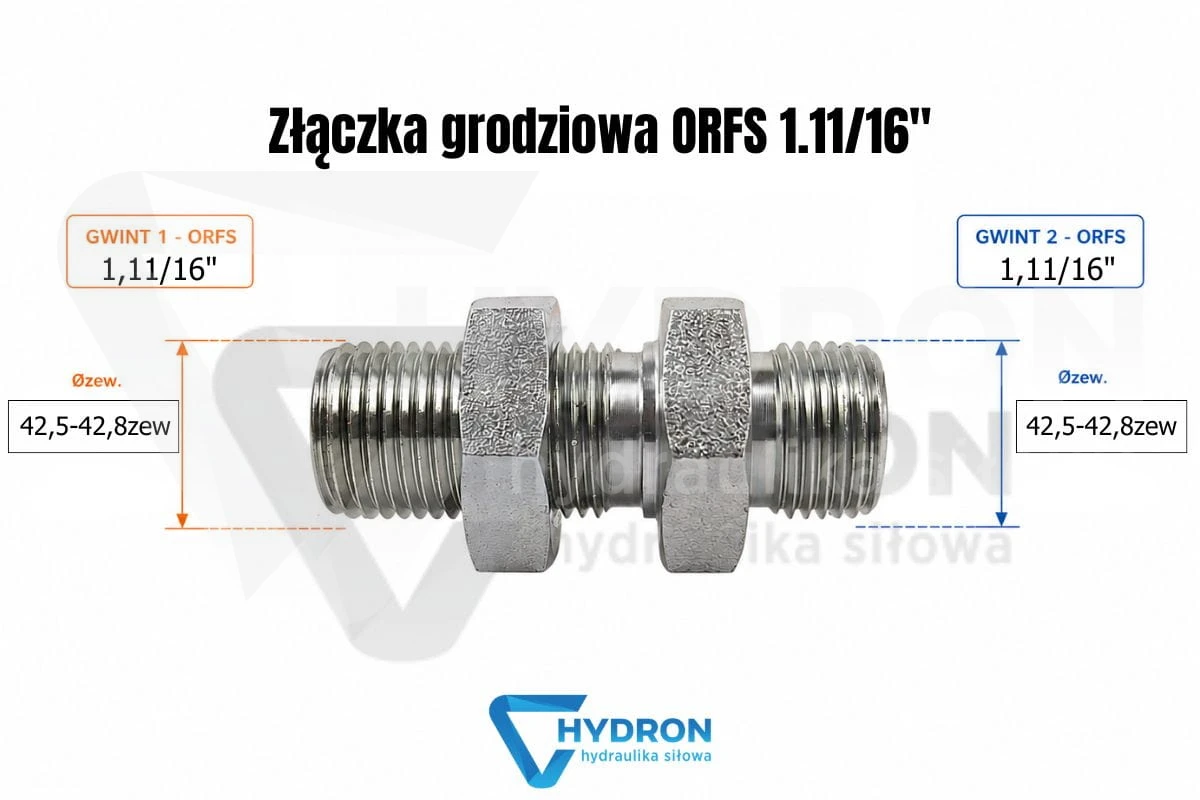

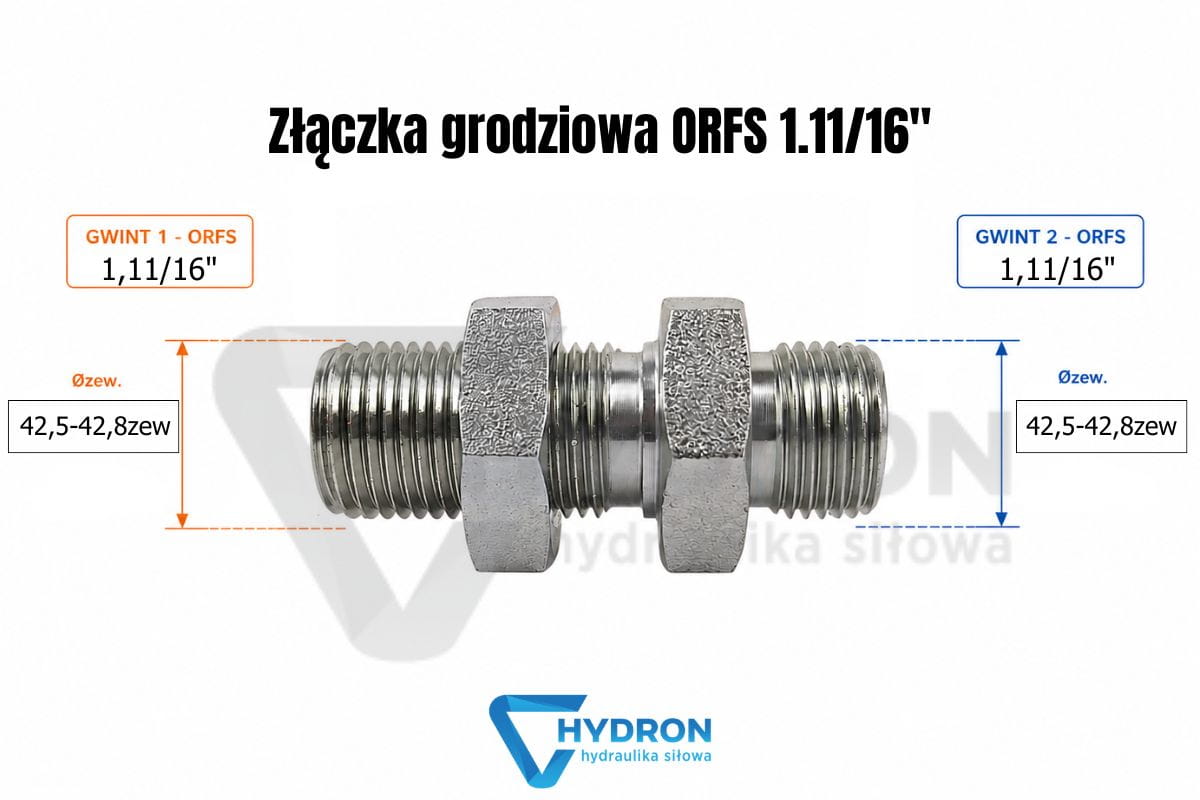

W tej złączce po obu stronach zastosowano ten sam gwint 1.11/16" ORFS. Nie jest to adapter redukcyjny, lecz przejście grodziowe w jednym rozmiarze. Wymiar gwintu mierzony po zewnętrznej stronie wynosi 42,5-42,8 mm, a po stronie wewnętrznej 40,3-40,7 mm. Gwint większy i gwint mniejszy są w tym przypadku takie same, ponieważ oba przyłącza mają identyczny standard i wymiar. Mimo tego nie należy dobierać produktu wyłącznie po średnicy. ORFS jest osobnym systemem połączenia i nie powinien być mylony z JIC, BSP, NPT ani innymi gwintami calowymi.

Połączenie ORFS i szczelność czołowa

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. W takim rozwiązaniu gwint odpowiada głównie za dociągnięcie elementów, natomiast szczelność powstaje na powierzchni czołowej z udziałem O-ringu. Dlatego przy montażu trzeba sprawdzić nie tylko rozmiar gwintu, ale też stan powierzchni czołowej, czystość połączenia, dobór O-ringu oraz zgodność elementów współpracujących. Jeżeli powierzchnia jest porysowana, O-ring przecięty albo przewód po montażu ciągnie złączkę pod kątem, wyciek może pojawić się mimo poprawnego gwintu.

Norma J1453 i dobór elementów współpracujących

Złączka jest wykonana jako element ORFS zgodny ze standardem J1453. W praktyce oznacza to, że powinna pracować z końcówkami, adapterami i przewodami zgodnymi z tym samym systemem uszczelnienia. Samo podobieństwo gwintu nie wystarczy. W maszynach importowanych często występują obok siebie różne standardy calowe, dlatego przy naprawie trzeba sprawdzić, czy układ rzeczywiście jest ORFS. Jeżeli szukany jest sąsiedni rozmiar, można porównać złączkę grodziową ORFS 1.7/16" albo większą złączkę grodziową ORFS 2".

Przeciwnakrętka i osadzenie w panelu

Przeciwnakrętka, często nazywana kontrą, pozwala zamocować złączkę w otworze grodziowym. Przy rozmiarze 1.11/16" ORFS ma to duże znaczenie, ponieważ przewód lub rura podłączona do takiego elementu może przenosić wyraźne obciążenia mechaniczne. Przed montażem trzeba sprawdzić średnicę otworu, grubość panelu, dostęp do dokręcenia przeciwnakrętki i miejsce na swobodne ułożenie przewodu po obu stronach grodzi. Złączka nie powinna być wymuszana położeniem węża ani rurą prowadzoną pod naprężeniem.

Kiedy złączka grodziowa nie zastępuje przyłączki

Złączka grodziowa ORFS 1.11/16" nie powinna być traktowana jako zwykły adapter do każdego połączenia o podobnym gwincie. Jej funkcją jest montaż przez przegrodę i stabilizacja punktu przejścia. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza, siłownika albo bloku hydraulicznego, należy dobrać przyłączkę odpowiednią do gniazda i sposobu uszczelnienia. Do takich zastosowań służą między innymi przyłączki proste hydrauliczne. Użycie grodziówki poza jej funkcją może utrudnić skręcenie połączenia i zwiększyć ryzyko wycieku.

Ciśnienie 280 bar i ocena całego odcinka

Ciśnienie pracy tej złączki wynosi 280 bar. To parametr samego elementu, dlatego przy montażu trzeba ocenić cały fragment instalacji. Ograniczeniem może być przewód, końcówka, O-ring, rura, zawór albo element po drugiej stronie panelu. Jeżeli poprzednie połączenie przeciekało, sama wymiana złączki nie zawsze wystarczy. Trzeba sprawdzić, czy powierzchnia czołowa ORFS nie jest uszkodzona, czy O-ring jest właściwy oraz czy przewód nie pracuje pod naprężeniem. Do kontroli rzeczywistego ciśnienia w układzie przydatne są manometry hydrauliczne.

Dobór przewodu do złączki ORFS 1.11/16"

Przewód podłączony do złączki grodziowej powinien mieć odpowiednią długość, promień gięcia i właściwie ustawione końcówki. Jeżeli wąż jest za krótki, zbyt sztywny albo po dokręceniu ciągnie złączkę w bok, uszczelnienie czołowe ORFS pracuje w gorszych warunkach. Wyciek może nie pojawić się od razu, lecz dopiero podczas pracy maszyny, gdy instalacja zacznie przenosić drgania i zmiany ciśnienia. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistego miejsca montażu.

Typowe błędy przy połączeniach ORFS 1.11/16"

Najczęstszy błąd to pomylenie ORFS z innym standardem calowym, szczególnie w maszynach, w których występują jednocześnie JIC, BSP, NPT i ORFS. Drugi błąd to ponowne użycie starego O-ringu albo skręcenie połączenia na zabrudzonej powierzchni czołowej. Trzeci problem pojawia się wtedy, gdy złączka grodziowa staje się jedynym punktem podparcia przewodu. Złączka ma stabilizować przejście, ale nie powinna przejmować masy i drgań całej instalacji. Jeżeli przewód przechodzi blisko krawędzi konstrukcji, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodów po obu stronach grodzi

Przy przejściu grodziowym liczy się nie tylko sama złączka, ale też prowadzenie instalacji po obu stronach panelu. Dłuższy przewód, rura stalowa albo linia pracująca w drganiach powinny mieć dodatkowe punkty podparcia. Do stabilizacji stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie zmniejsza ruch instalacji, odciąża gwint i pomaga utrzymać szczelność połączenia czołowego. Ma to szczególne znaczenie w maszynach mobilnych, gdzie drgania i zmiany obciążenia są normalnym elementem pracy.

Produkty do porównania przy identyfikacji części

Jeżeli stara złączka została zdemontowana z maszyny i nie ma czytelnego oznaczenia, warto porównać ją z innymi elementami z tej samej rodziny. Przy mniejszym rozmiarze można sprawdzić złączkę grodziową ORFS 1.3/16", a przy większym przejściu złączkę grodziową ORFS 2". Jeżeli instalacja nie jest wykonana w standardzie ORFS, trzeba sprawdzić inne złączki grodziowe hydrauliczne, zamiast dopasowywać element po podobnej średnicy gwintu.

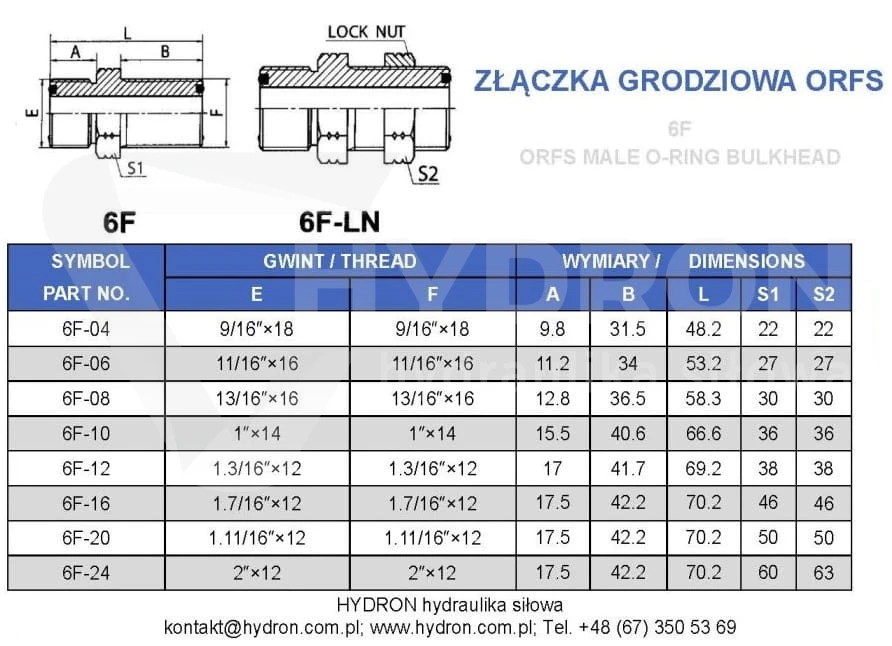

Dane techniczne produktu

• Produkt: złączka grodziowa ORFS 1.11/16"
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Gwint 1: 1.11/16" ORFS
• Wymiar gwintu 1: 42,5-42,8 mm zewnętrznie / 40,3-40,7 mm wewnętrznie
• Gwint 2: 1.11/16" ORFS
• Wymiar gwintu 2: 42,5-42,8 mm zewnętrznie / 40,3-40,7 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony 1.11/16" ORFS
• Gwint mniejszy: brak różnicy, obie strony 1.11/16" ORFS
• Ciśnienie pracy: 280 bar
• Norma wykonania: złącza ORFS J1453
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Wykonanie: z przeciwnakrętką, tzw. kontrą
• Oznaczenie wg Vitillo: APPMO2121
• Oznaczenie wg Cast: 6050-21
• Kod produktu: ZN-141-1 1 11/16 ORF
• Kod kreskowy EAN: 2000010049455

Pomoc Hydron przy doborze złączek ORFS

Przy doborze złączki grodziowej ORFS 1.11/16" najlepiej podać rozmiar gwintu, standard ORFS, ciśnienie pracy, miejsce montażu i informację, czy element przechodzi przez panel, ramę, płytę hydrauliczną czy inną część konstrukcyjną. Hydron dostarcza złączki grodziowe, przyłączki, przewody, końcówki, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka ORFS 1.11/16", inny rozmiar ORFS, złączka BSP czy wariant metryczny, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa ORFS 1.11/16" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ściankę, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa ORFS 1.11/16"?

Produkt ma gwinty zewnętrzne 1.11/16" ORFS po obu stronach.

Który gwint jest większy w tej złączce?

Obie strony mają ten sam rozmiar 1.11/16" ORFS, dlatego nie ma różnicy między gwintem większym i mniejszym. Przed montażem trzeba jednak potwierdzić standard ORFS.

Jakie ciśnienie pracy ma złączka grodziowa ORFS 1.11/16"?

Ciśnienie pracy wynosi 280 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza ORFS?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. Taki system wymaga zgodnej powierzchni czołowej oraz właściwego O-ringu.

Czy można stosować tę złączkę jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa z przeciwnakrętką, przeznaczona do montażu przez gródź lub panel. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki ORFS 1.11/16"?

Przed zakupem należy sprawdzić rozmiar 1.11/16" ORFS, średnicę gwintu, standard uszczelnienia ORFS, ciśnienie pracy 280 bar, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
