Złączka grodziowa ORFS 1.7/16"

Przejdź do sekcji Opinie

123,81 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1.7/16'' ORFS
Rozmiar gwintu 1 w milimetrach 36,2-36,5zew./34,0-34,4wew.
Rozmiar gwintu 2 1.7/16 ORFS
Rozmiar gwintu 2 w milimetrach 36,2-36,5zew./34,0-34,4wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 280 bar
Norma wykonania Złącza ORFS (J1453 )
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO APPMO1515
Oznaczenie wg CAST 6050-15

Opis

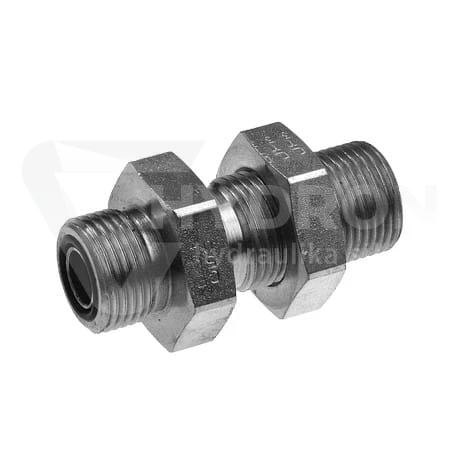

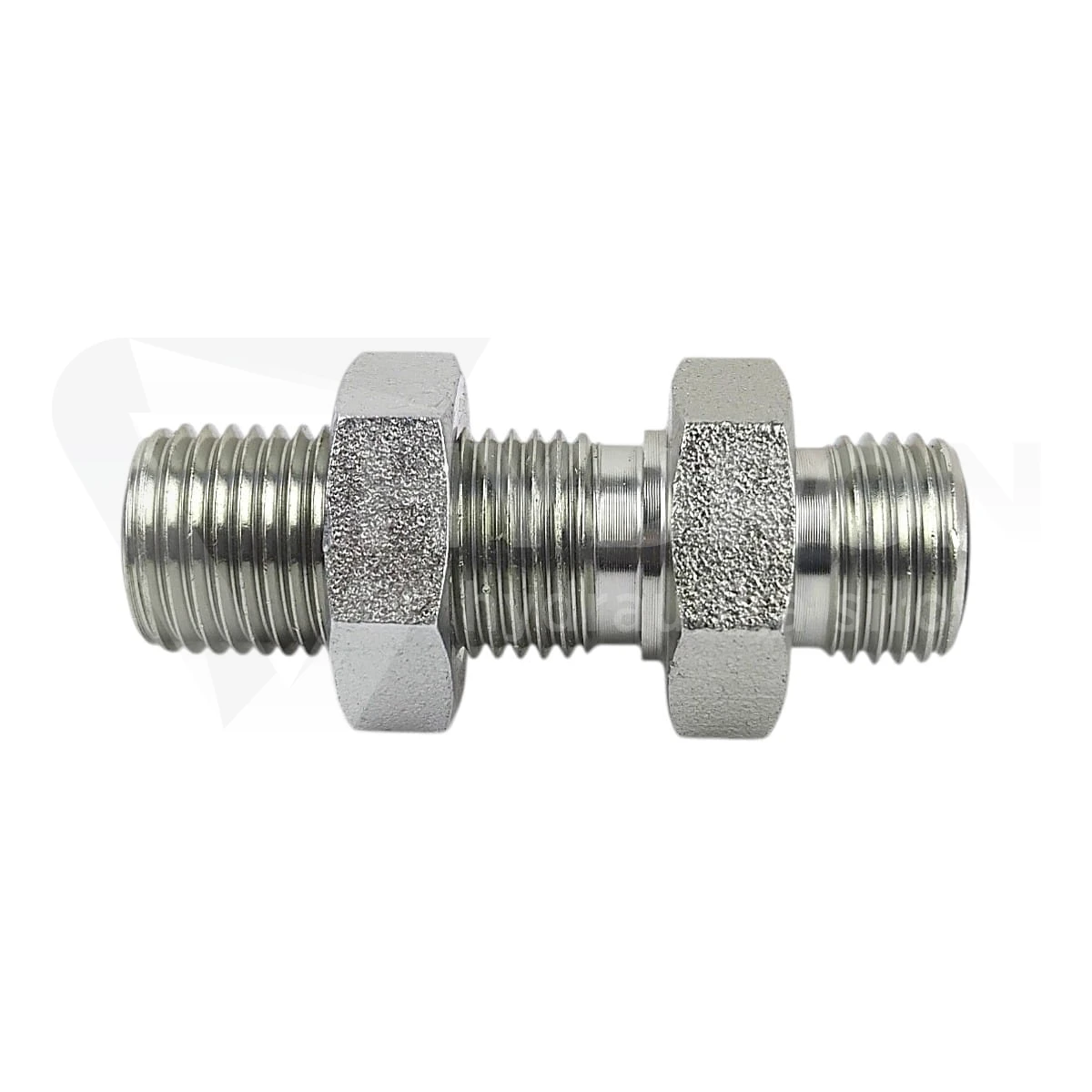

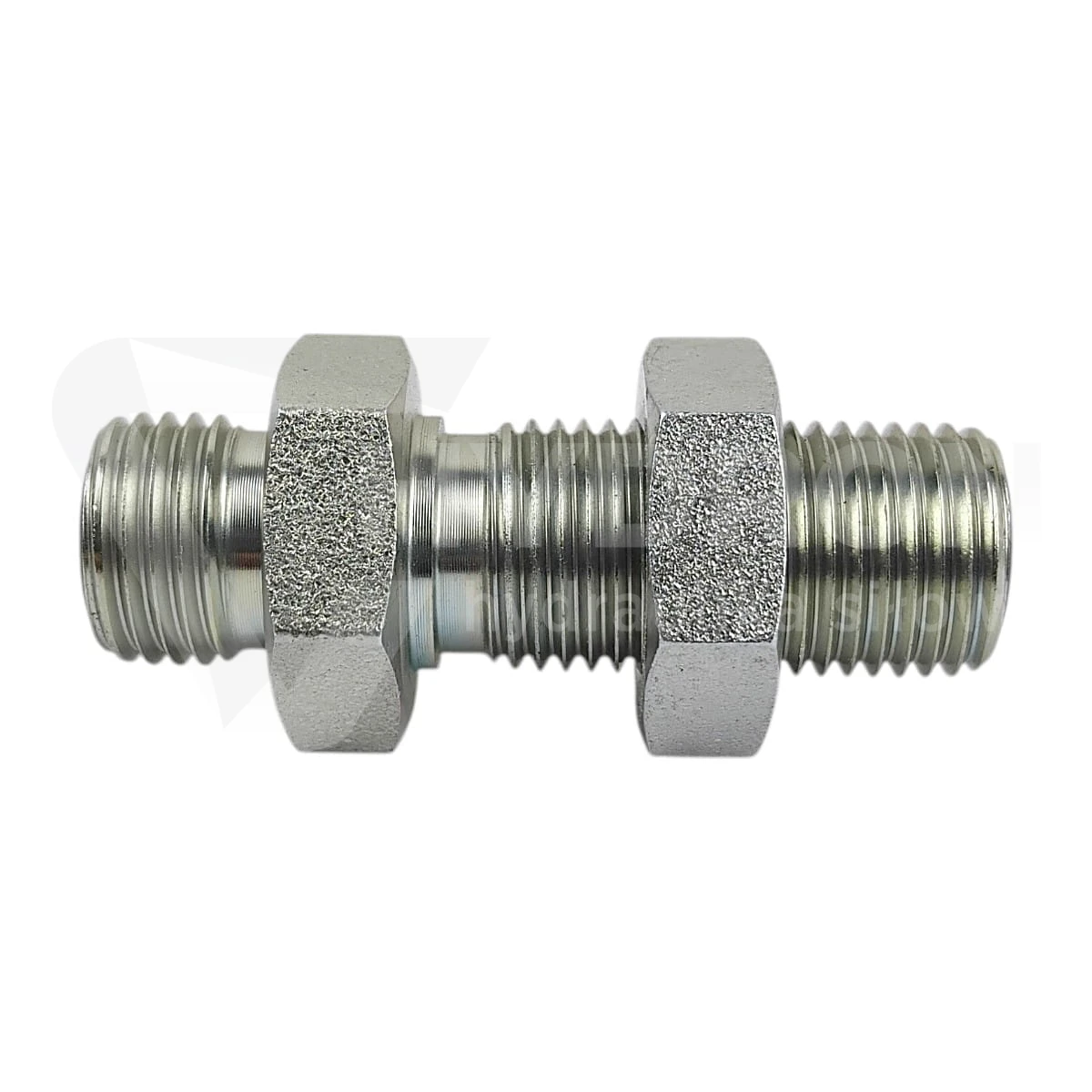

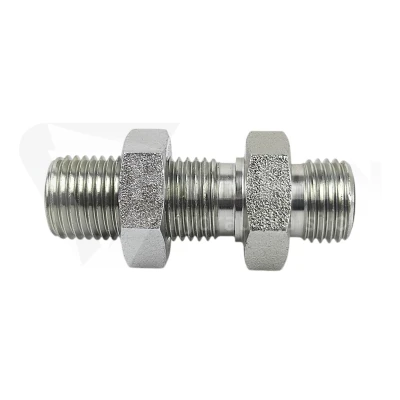

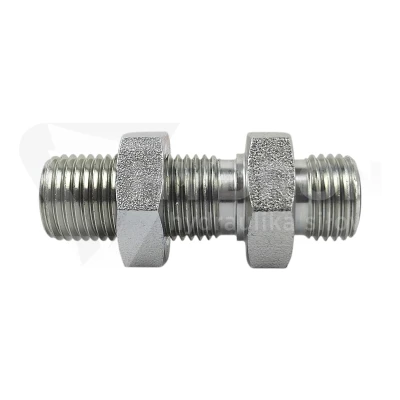

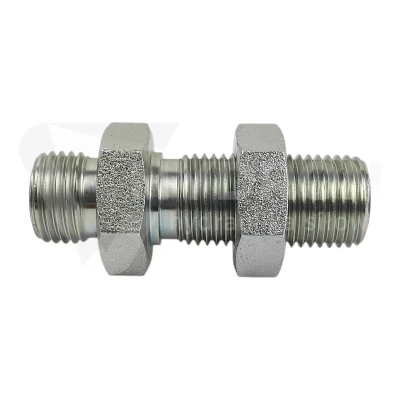

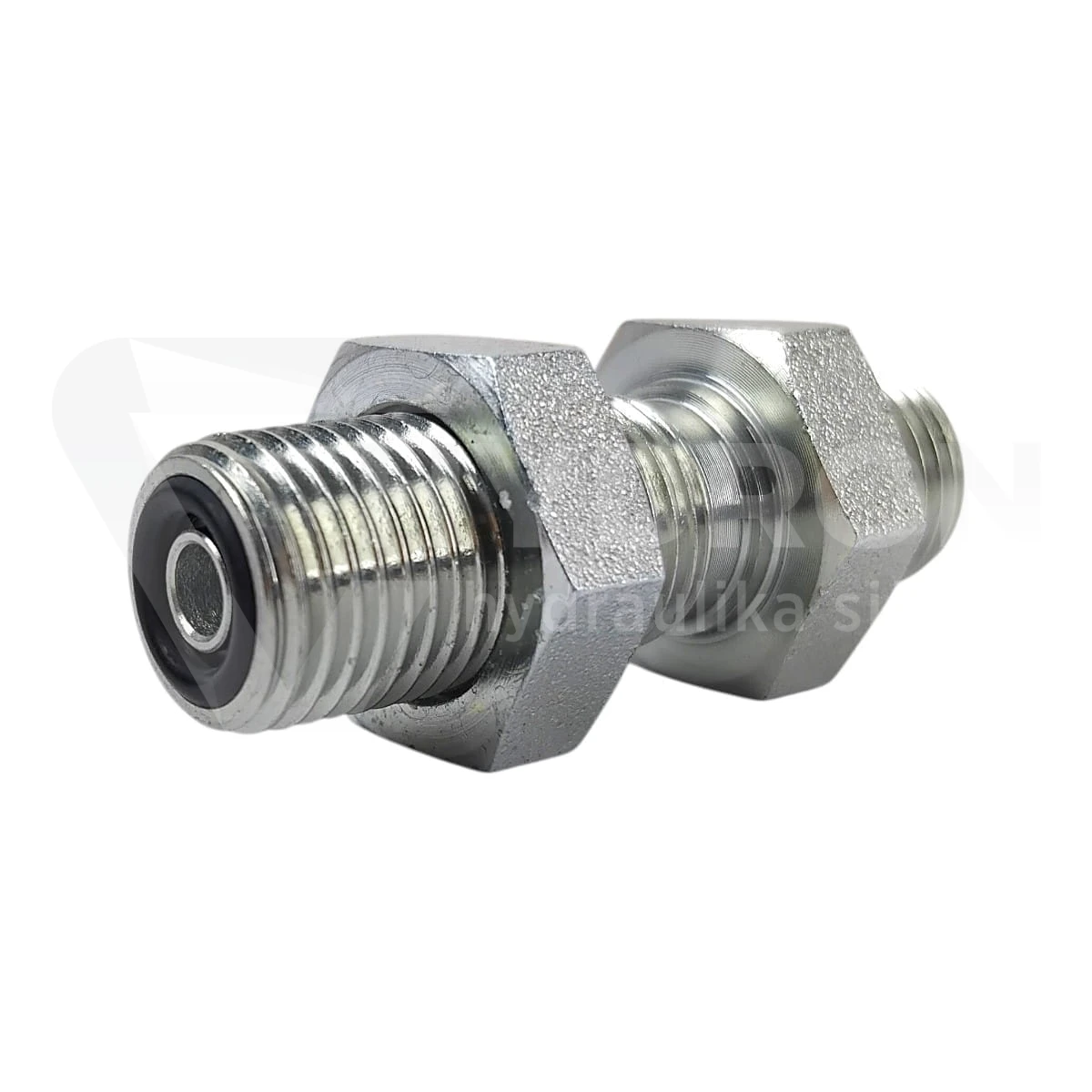

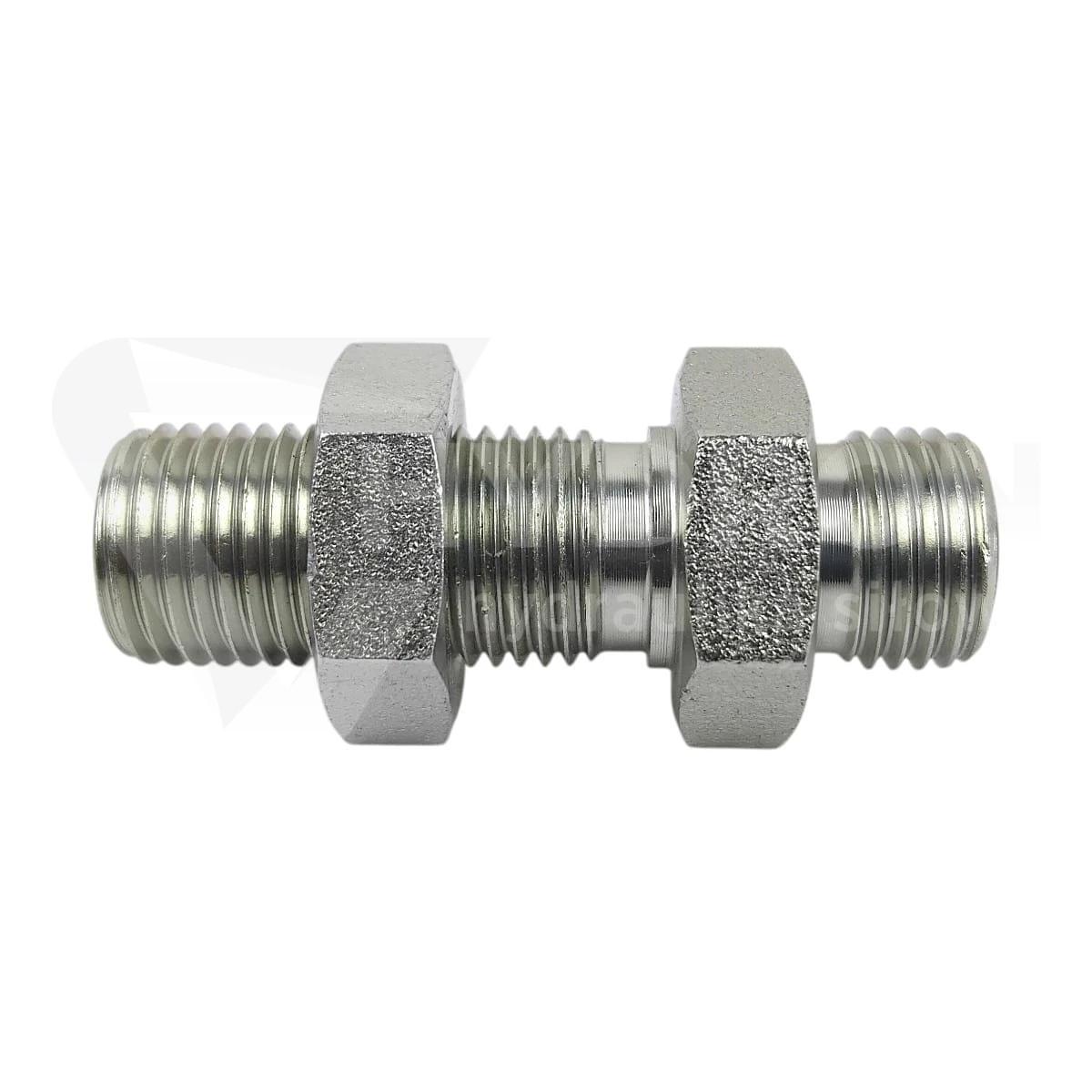

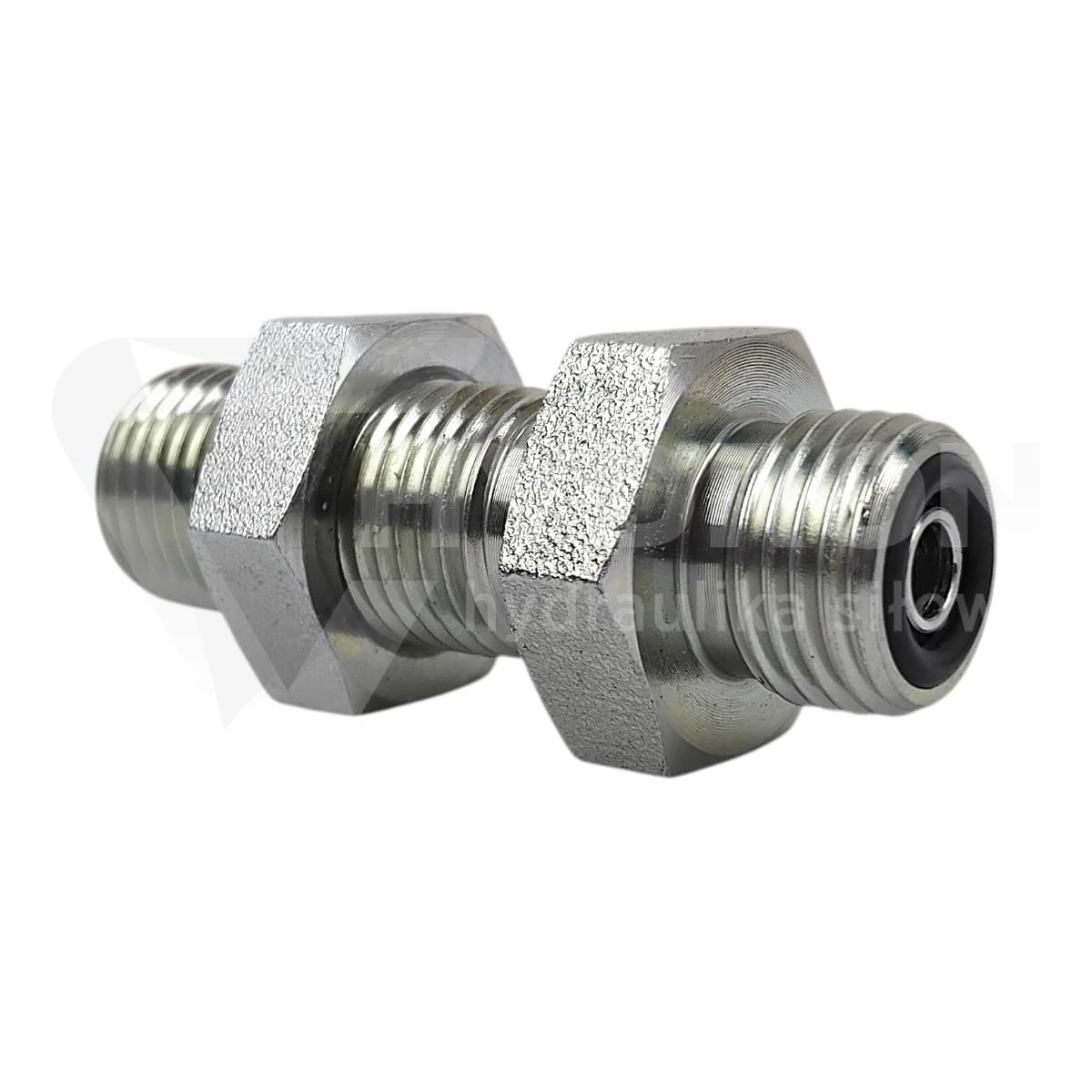

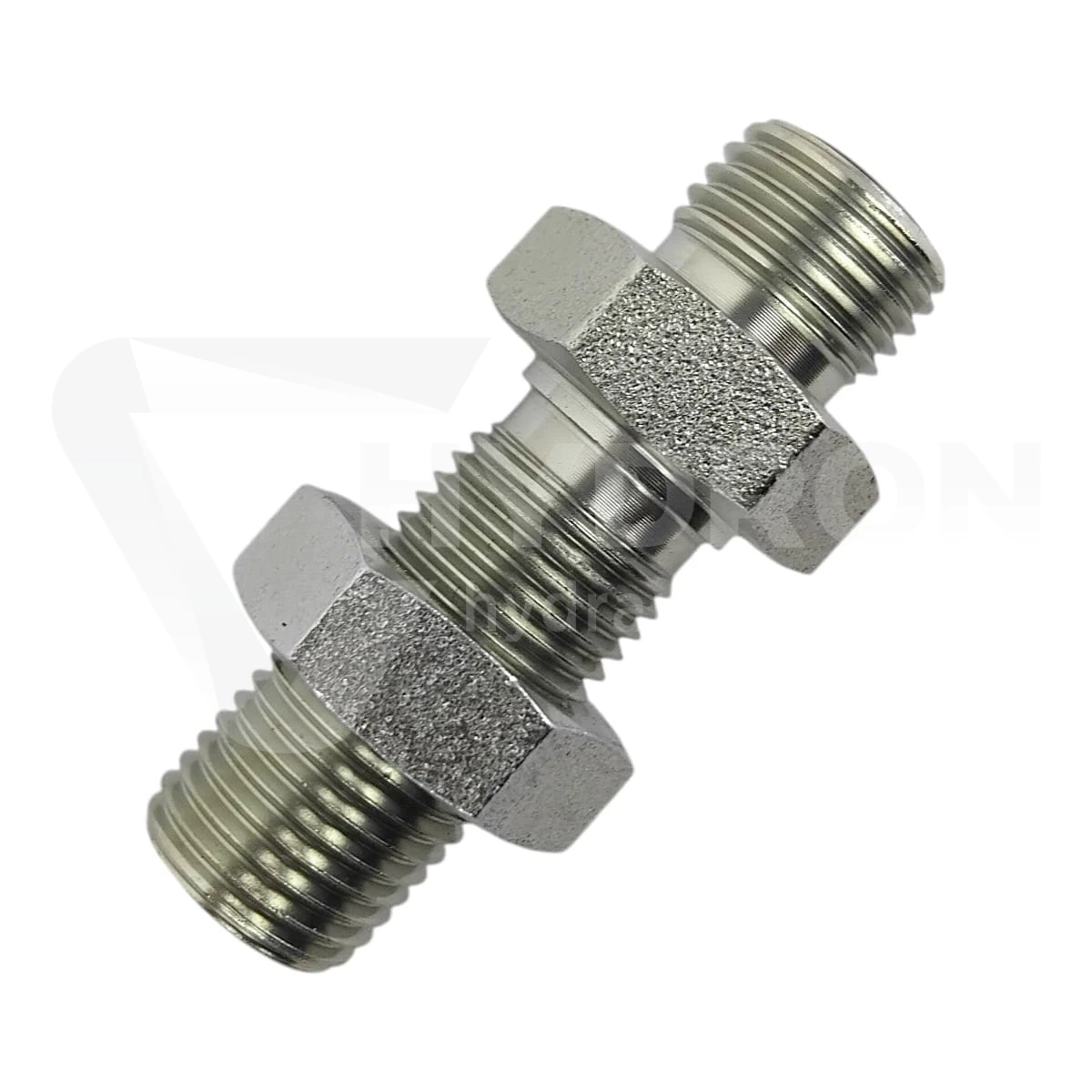

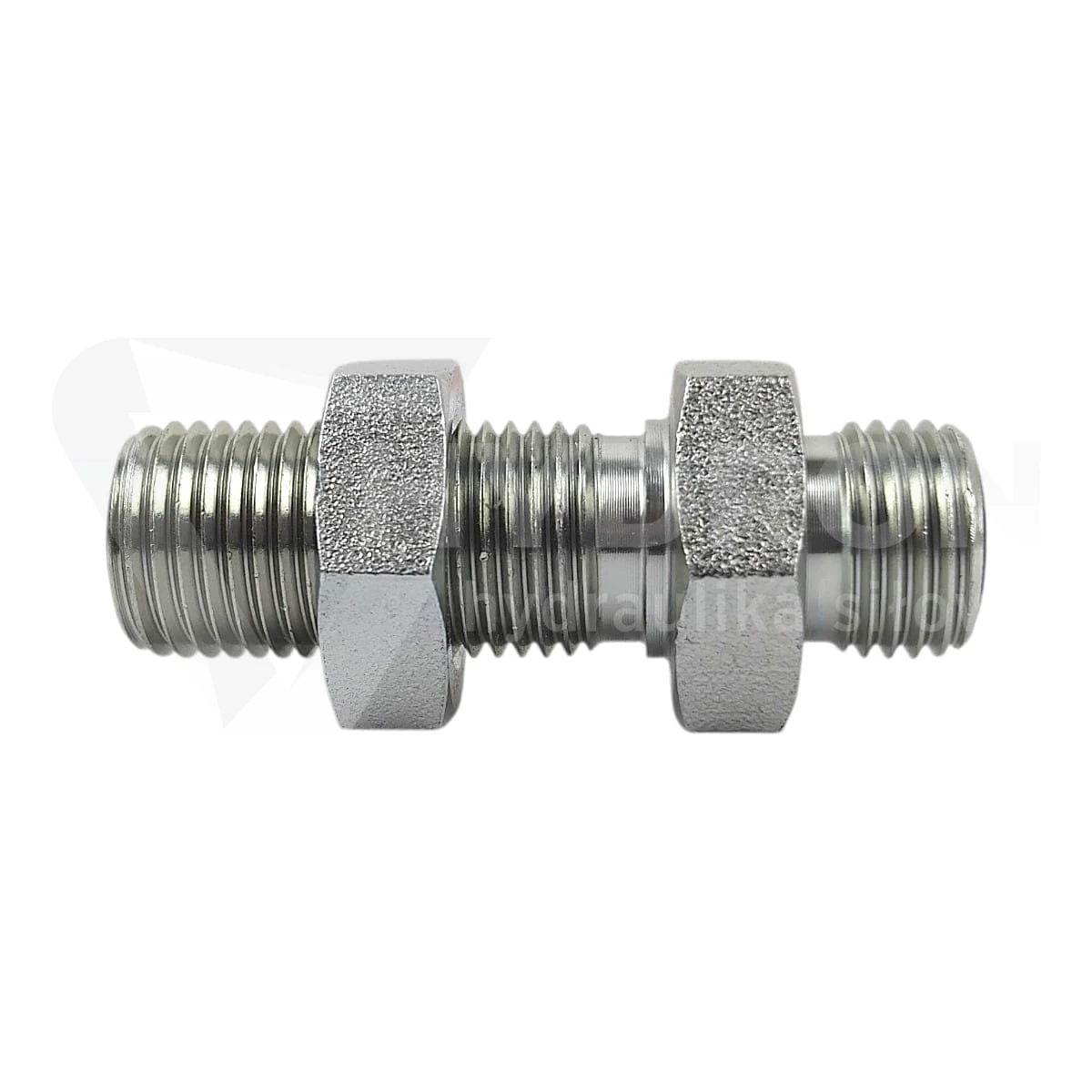

Złączka grodziowa ORFS 1.7/16"

Złączka grodziowa ORFS 1.7/16" jest elementem przeznaczonym do wykonania stałego przejścia hydraulicznego przez panel, gródź, ramę, wspornik, płytę montażową lub inną część konstrukcyjną maszyny. Obie strony złączki mają gwint zewnętrzny 1.7/16" ORFS, dlatego produkt pracuje jako proste przejście grodziowe w jednym standardzie, bez redukcji średnicy. Złączka jest wyposażona w przeciwnakrętkę, która pozwala osadzić element w otworze i unieruchomić punkt przyłączeniowy. Takie rozwiązanie stosuje się tam, gdzie przewód hydrauliczny, rura lub element armatury nie powinny pracować luźno w konstrukcji maszyny, lecz muszą być zamocowane w stabilnym punkcie.

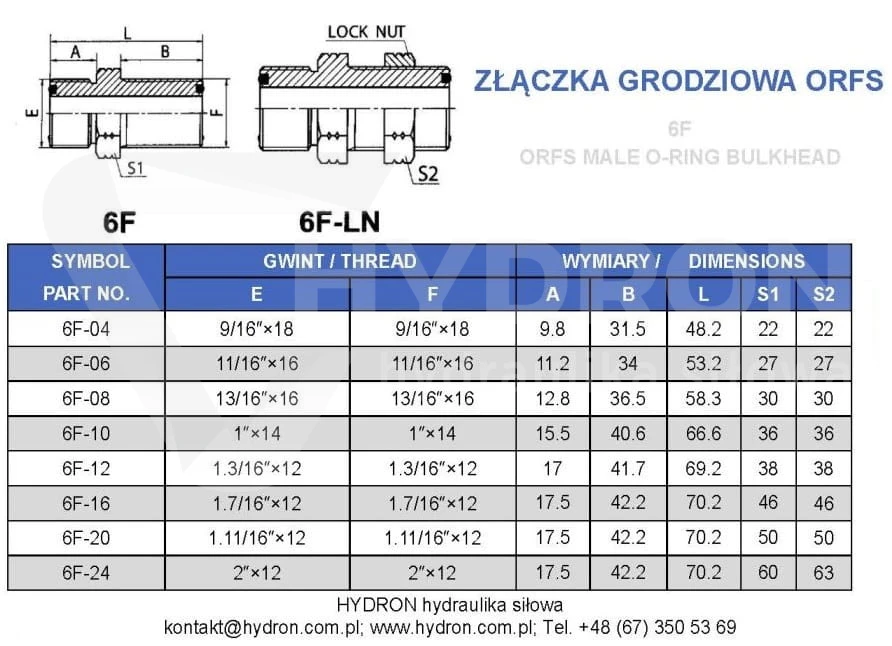

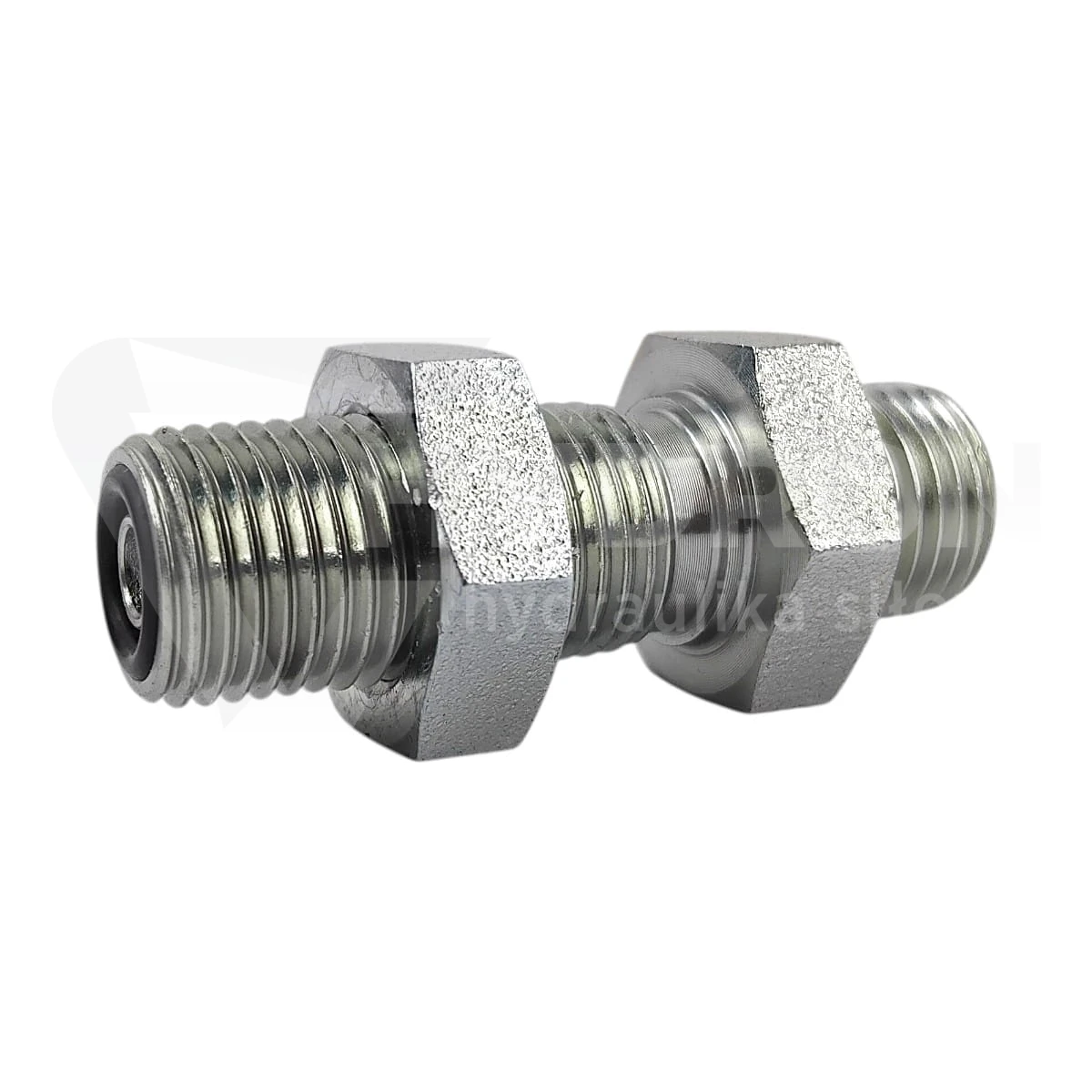

Złączka grodziowa ORFS 1-7-16

Złączka grodziowa ORFS 1.7/16" do przejścia przez gródź

Przejście przez gródź jest miejscem, w którym instalacja hydrauliczna często przenosi drgania, masę przewodu i naprężenia wynikające z pracy maszyny. Złączka grodziowa ORFS 1.7/16" pozwala oddzielić dwie strony instalacji i utworzyć uporządkowany punkt połączeniowy. Ma to znaczenie w maszynach mobilnych, przemysłowych, rolniczych, budowlanych oraz w zabudowach hydraulicznych, gdzie przewody przechodzą przez panele serwisowe, ramy lub płyty montażowe. Inne warianty w tym standardzie można porównać w kategorii złączki grodziowe ORFS.

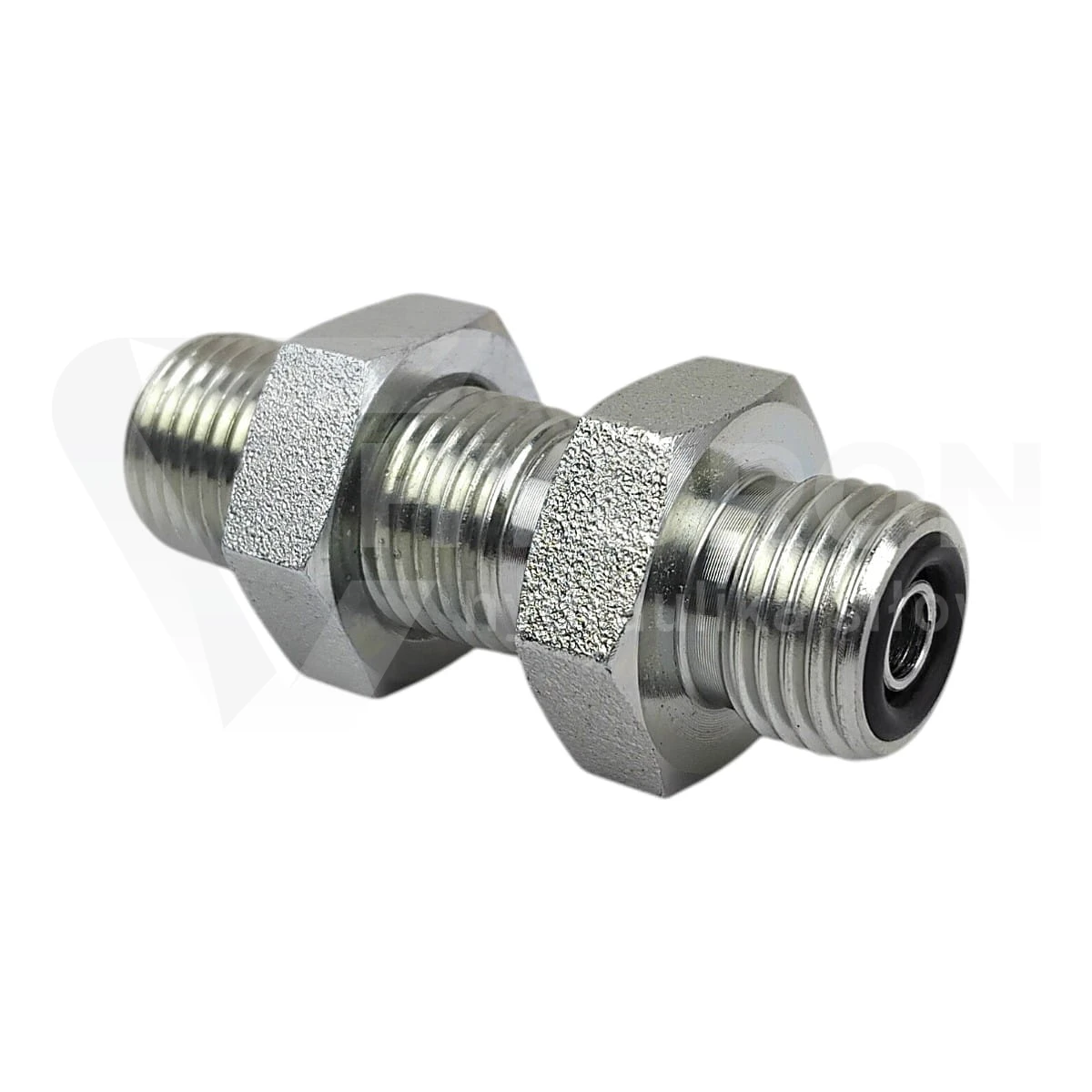

Gwint 1.7/16" ORFS po obu stronach

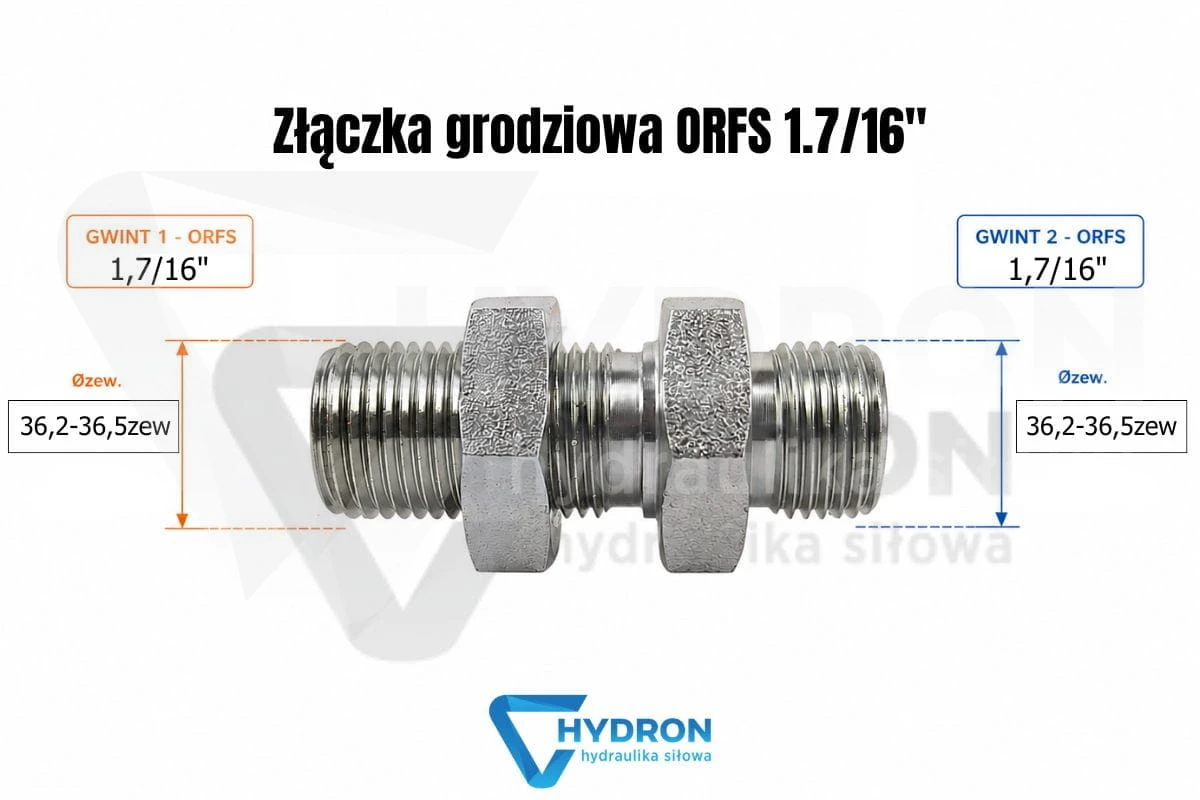

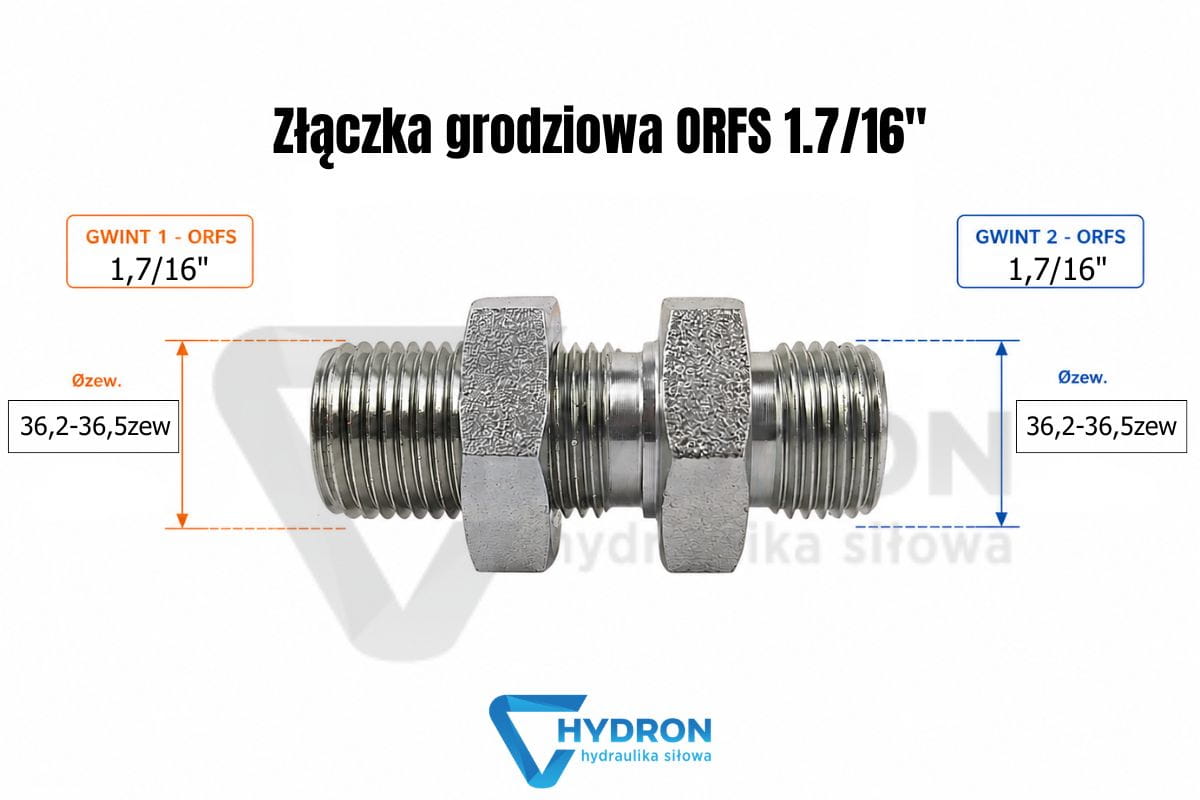

W tym produkcie po obu stronach zastosowano ten sam gwint 1.7/16" ORFS. Nie jest to adapter redukcyjny, lecz złączka grodziowa w jednym rozmiarze. Gwint większy i gwint mniejszy są więc takie same, ponieważ oba przyłącza mają identyczny standard i wymiar. Wymiar gwintu mierzony po stronie zewnętrznej wynosi 36,2-36,5 mm, a po stronie wewnętrznej 34,0-34,4 mm. Mimo tego nie należy dobierać produktu wyłącznie po średnicy. ORFS jest osobnym systemem połączenia i nie powinien być mylony z JIC, BSP, NPT ani innymi gwintami calowymi stosowanymi w hydraulice siłowej.

Uszczelnienie ORFS i standard J1453

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. W takim systemie gwint nie jest głównym miejscem uszczelnienia. Gwint odpowiada za dociągnięcie elementów, natomiast szczelność zależy od powierzchni czołowej i właściwego O-ringu. Dlatego przy montażu złączki ORFS 1.7/16" trzeba sprawdzić stan czoła uszczelniającego, czystość połączenia, prawidłowy dobór O-ringu oraz zgodność elementu współpracującego ze standardem ORFS J1453. Zarysowana powierzchnia, przecięty O-ring albo zabrudzenie na czole złącza mogą powodować wyciek nawet przy dobrze dobranym gwincie.

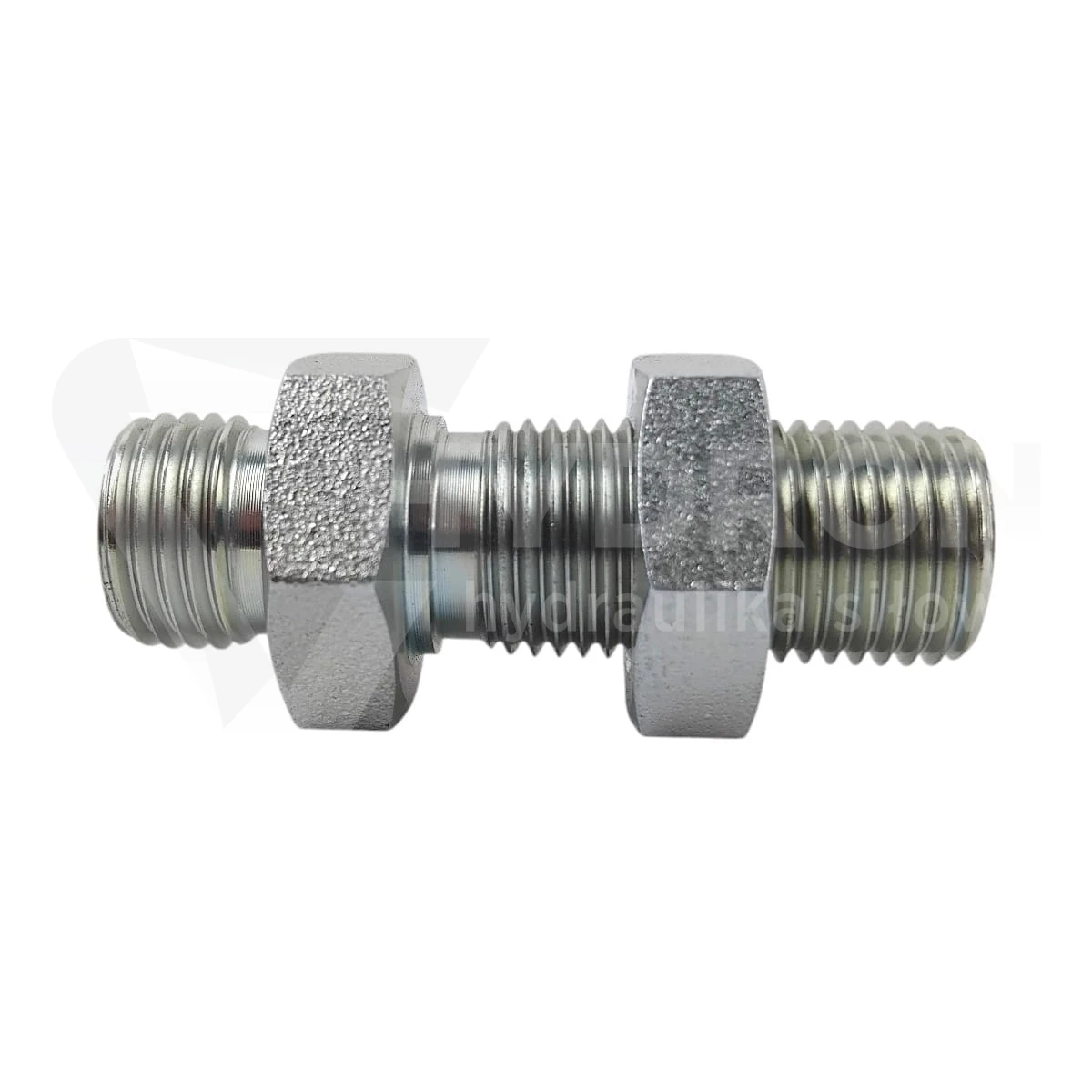

Przeciwnakrętka i stabilne osadzenie w panelu

Przeciwnakrętka, często nazywana kontrą, pozwala zamocować złączkę w otworze grodziowym. Przy rozmiarze 1.7/16" ORFS ma to duże znaczenie, ponieważ przewód lub rura podłączona do takiego elementu może przenosić wyraźne obciążenia mechaniczne. Przed montażem warto sprawdzić średnicę otworu, grubość panelu, dostęp do dokręcenia przeciwnakrętki i miejsce na swobodne ułożenie przewodu po obu stronach grodzi. Złączka nie powinna być ustawiana pod naprężeniem ani wykorzystywana jako jedyne podparcie ciężkiego odcinka przewodu.

Kiedy złączka grodziowa nie zastępuje przyłączki korpusowej

Złączka grodziowa ORFS 1.7/16" nie jest zwykłym adapterem do każdego połączenia o podobnym gwincie. Jej funkcją jest montaż przez przegrodę i stabilizacja punktu przejścia. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza, siłownika albo bloku hydraulicznego, należy dobrać przyłączkę właściwą dla danego gniazda i sposobu uszczelnienia. Do takich zastosowań lepiej sprawdzić przyłączki proste hydrauliczne, zamiast stosować złączkę grodziową poza jej przeznaczeniem.

Ciśnienie 280 bar i kontrola całego układu

Ciśnienie pracy tej złączki wynosi 280 bar. Ten parametr dotyczy samego elementu, ale cały odcinek instalacji trzeba oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, rura, O-ring, zawór albo element współpracujący po drugiej stronie panelu. Jeżeli poprzednie połączenie przeciekało, sama wymiana złączki nie zawsze rozwiąże problem. Warto sprawdzić, czy przewód nie pracuje pod naprężeniem, czy powierzchnia czołowa ORFS nie jest uszkodzona oraz czy układ nie przekracza realnych parametrów roboczych. Do kontroli ciśnienia można wykorzystać manometry hydrauliczne.

Dobór przewodu do złączki ORFS 1.7/16"

Przewód podłączony do złączki grodziowej powinien mieć właściwą długość, odpowiedni promień gięcia i prawidłowo ustawione końcówki. Jeżeli wąż jest za krótki, zbyt sztywny albo po dokręceniu ciągnie złączkę w bok, uszczelnienie czołowe ORFS będzie pracowało w gorszych warunkach. Wyciek może pojawić się dopiero podczas pracy maszyny, gdy instalacja zacznie przenosić drgania i zmiany ciśnienia. Przy wykonywaniu nowego przewodu warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistego miejsca montażu i standardu końcówek ORFS.

Typowe błędy przy połączeniach ORFS 1.7/16"

Najczęstszy błąd to pomylenie ORFS z innym gwintem calowym. W maszynach importowanych obok siebie mogą występować JIC, BSP, NPT i ORFS, dlatego samo podobieństwo średnicy nie wystarcza. Drugi błąd to ponowne użycie starego O-ringu albo montaż na zabrudzonej powierzchni czołowej. Trzeci problem to brak podparcia przewodu po obu stronach grodzi. Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna przejmować masy i drgań całego przewodu. Jeżeli wąż może ocierać się o krawędź panelu lub ramy, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodów po obu stronach grodzi

Duże przejście grodziowe powinno pracować razem z prawidłowo poprowadzoną instalacją. Dłuższy przewód, rura stalowa albo linia pracująca w drganiach powinny mieć dodatkowe punkty mocowania. Do stabilizacji stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch instalacji, odciąża gwint i pomaga utrzymać szczelność połączenia czołowego. Ma to znaczenie szczególnie przy większych rozmiarach ORFS, gdzie masa przewodu i siły od drgań są większe niż w małych przyłączach pomiarowych.

Produkty do porównania przy identyfikacji części

Jeżeli stara złączka została zdemontowana z maszyny i nie ma czytelnego oznaczenia, warto porównać ją z innymi elementami z tej samej grupy. Przy mniejszym przejściu można sprawdzić złączkę grodziową ORFS 1.3/16", a przy większym rozmiarze złączkę grodziową ORFS 2". Jeżeli instalacja nie jest wykonana w standardzie ORFS, trzeba sprawdzić inne złączki grodziowe hydrauliczne, zamiast dopasowywać element po podobnej średnicy gwintu.

Dane techniczne produktu

Produkt: złączka grodziowa ORFS 1.7/16"
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Gwint 1: 1.7/16" ORFS
Wymiar gwintu 1: 36,2-36,5 mm zewnętrznie / 34,0-34,4 mm wewnętrznie
Gwint 2: 1.7/16" ORFS
Wymiar gwintu 2: 36,2-36,5 mm zewnętrznie / 34,0-34,4 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 1.7/16" ORFS
Gwint mniejszy: brak różnicy, obie strony 1.7/16" ORFS
Ciśnienie pracy: 280 bar
Norma wykonania: złącza ORFS J1453
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Wykonanie: z przeciwnakrętką, tzw. kontrą
Oznaczenie wg Vitillo: APPMO1515
Oznaczenie wg Cast: 6050-15
Kod produktu: ZN-141-1 1 7/16 ORFS
Kod kreskowy EAN: 2000010049448

Pomoc Hydron przy doborze złączek ORFS

Przy doborze złączki grodziowej ORFS 1.7/16" najlepiej podać rozmiar gwintu, standard ORFS, ciśnienie pracy, miejsce montażu oraz informację, czy element przechodzi przez panel, ramę, płytę hydrauliczną czy inną część konstrukcyjną. Hydron dostarcza złączki grodziowe, przyłączki, przewody, końcówki, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka ORFS 1.7/16", inny rozmiar ORFS, złączka BSP czy wariant metryczny, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa ORFS 1.7/16" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ściankę, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa ORFS 1.7/16"?

Produkt ma gwinty zewnętrzne 1.7/16" ORFS po obu stronach.

Który gwint jest większy w tej złączce?

Obie strony mają ten sam rozmiar 1.7/16" ORFS, dlatego nie ma różnicy między gwintem większym i mniejszym. Przed montażem trzeba jednak potwierdzić standard ORFS.

Jakie ciśnienie pracy ma złączka grodziowa ORFS 1.7/16"?

Ciśnienie pracy wynosi 280 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza ORFS?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. Taki system wymaga zgodnej powierzchni czołowej oraz właściwego O-ringu.

Czy można stosować tę złączkę jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa z przeciwnakrętką, przeznaczona do montażu przez gródź lub panel. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki ORFS 1.7/16"?

Przed zakupem należy sprawdzić rozmiar 1.7/16" ORFS, średnicę gwintu, standard uszczelnienia ORFS, ciśnienie pracy 280 bar, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
