Przewód hydrauliczny wąż DN10 AA M16 1,2mb 180bar

Przejdź do sekcji Opinie

42,66 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 10 mm = DN10 (3/8")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 2SN dwa oploty stalowe
Ciśnienie robocze węża 180 bar
Temperatura pracy węża -40°C do +100°C (chwilowo +120°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Norma ISO 1307
Kolor węża czarny

Opis

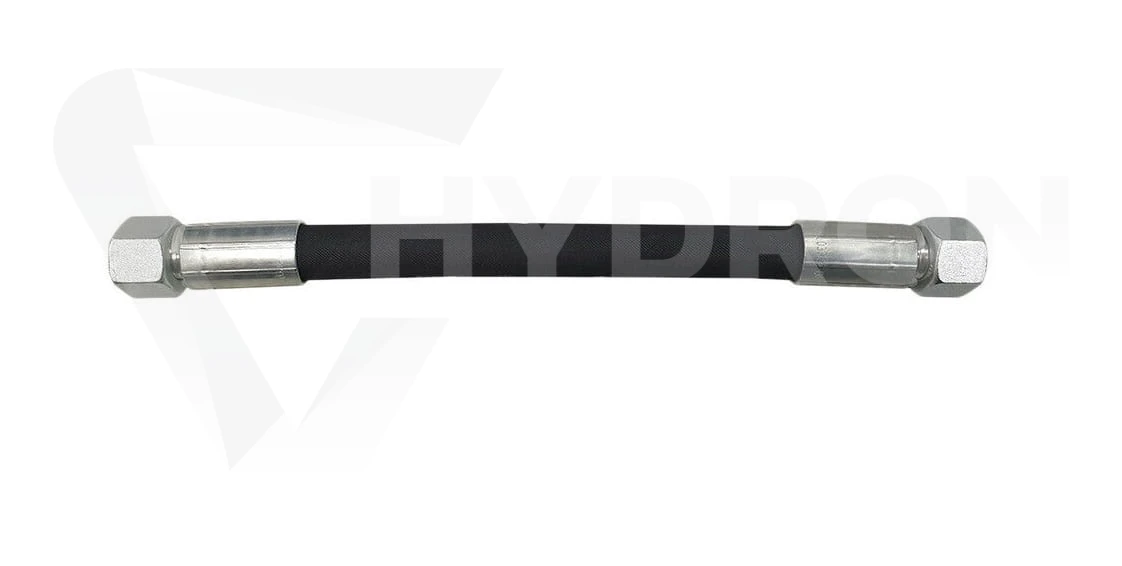

Przewód hydrauliczny wąż DN10 AA M16 1,2 m 180 bar

Przewód hydrauliczny wąż DN10 AA M16 1,2 m 180 bar to kompletny przewód ciśnieniowy wykonany z węża DN10 2SN, zakończony z obu stron prostymi końcówkami nakrętnymi z gwintem wewnętrznym M16 × 1,5 w systemie 10L. Długość całkowita przewodu wynosi 1200 mm, a dopuszczalne ciśnienie robocze 180 bar. Przewód jest przeznaczony do przesyłania oleju hydraulicznego i innych mediów zgodnych z materiałem węża.

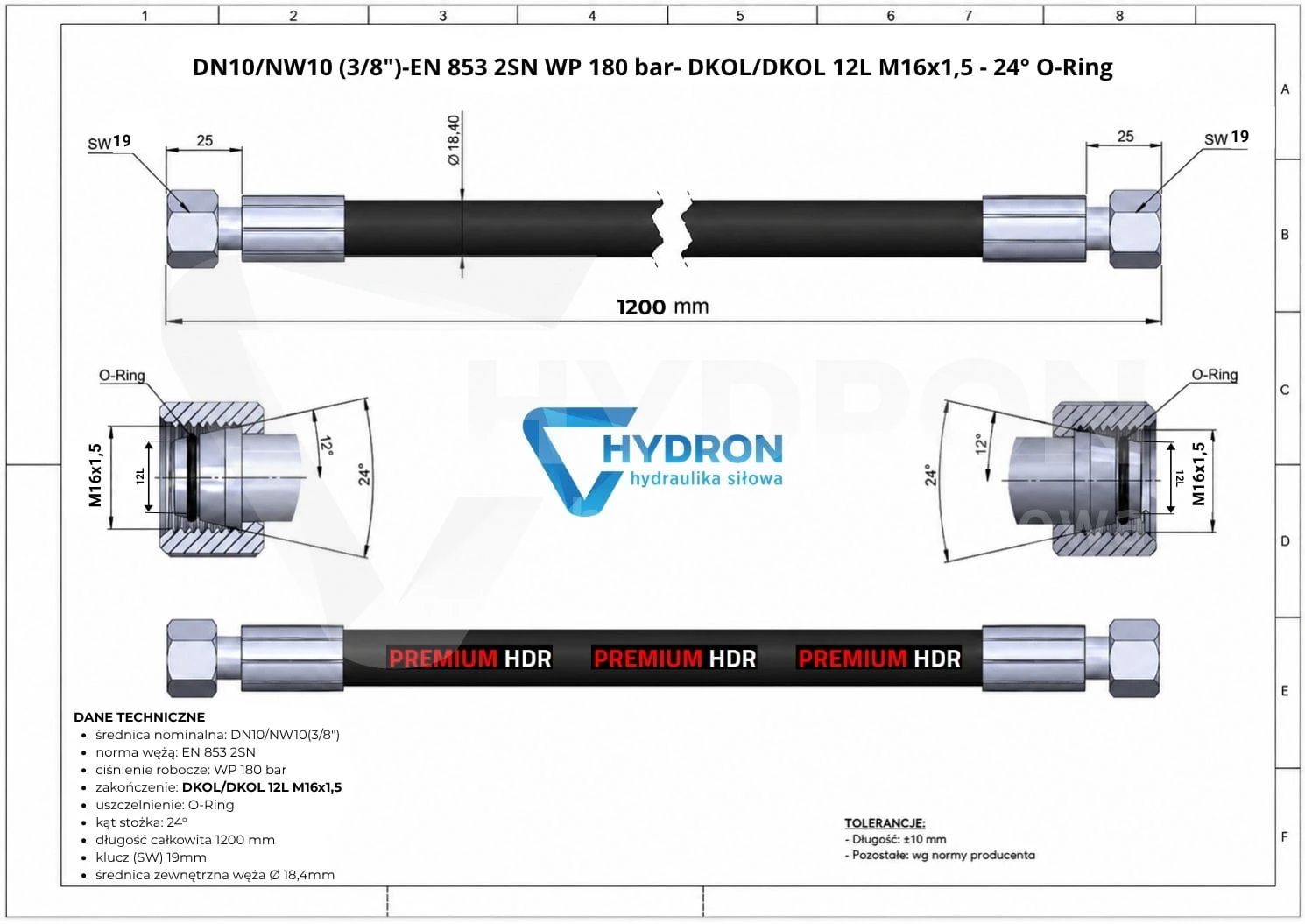

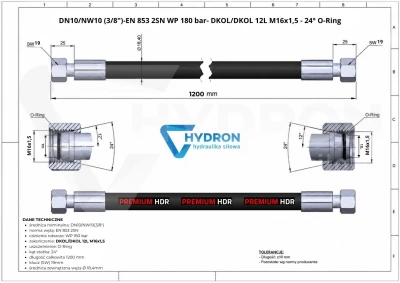

Parametry techniczne przewodu

Średnica wewnętrzna: DN10, 10 mm, 3/8"
Typ węża: 2SN
Wzmocnienie: dwa oploty stalowe
Materiał warstwy wewnętrznej: NBR
Długość całkowita: 1,2 m, 120 cm, 1200 mm
Ciśnienie robocze: 180 bar
Końcówka po stronie lewej: nakrętka M16 × 1,5, system 10L
Końcówka po stronie prawej: nakrętka M16 × 1,5, system 10L
Układ końcówek: AA, dwie końcówki proste z nakrętkami
Temperatura pracy: od -40°C do +100°C, chwilowo do +120°C
Sposób montażu końcówek: zakucie na prasie hydraulicznej
Kolor węża: czarny
Norma podana dla węża: ISO 1307

Co oznacza wykonanie AA M16 × 1,5?

Oznaczenie AA informuje, że przewód ma po obu stronach proste końcówki z obrotowymi nakrętkami. W tym wariancie obie nakrętki posiadają gwint wewnętrzny M16 × 1,5 i odpowiadają systemowi metrycznemu 10L. Takie zakończenie umożliwia przykręcenie przewodu do dwóch odpowiednich króćców z gwintem zewnętrznym.

Obrotowe nakrętki ułatwiają montaż, ponieważ podczas dokręcania nie trzeba obracać całego przewodu. Nie oznacza to jednak, że przewód pasuje do każdego przyłącza M16 × 1,5. Oprócz średnicy i skoku gwintu musi zgadzać się także rodzaj powierzchni uszczelniającej oraz system przyłącza.

Przewód hydrauliczny wąż DN10 AA M16 1,2 m 180 bar, kiedy będzie właściwym wyborem?

Ten wariant można zastosować w układzie, który wymaga przewodu o średnicy wewnętrznej 10 mm, długości 1,2 m i dwóch prostych zakończeń M16 × 1,5 10L. Sprawdzi się między innymi przy podłączaniu rozdzielaczy, zaworów, siłowników i innych komponentów hydraulicznych wyposażonych w zgodne króćce.

Przewód ma sens w instalacjach, których ciśnienie robocze nie przekracza 180 bar. Przed montażem należy uwzględnić również temperaturę medium, wymagany przepływ, promień prowadzenia węża oraz ruch wykonywany przez współpracujące elementy maszyny.

Najczęstszy błąd przy doborze końcówek M16

Typowym błędem jest zamówienie przewodu wyłącznie na podstawie średnicy gwintu. Nakrętka może dać się nakręcić na króciec M16 × 1,5, ale nie zapewni szczelności, jeżeli przyłącza mają inne powierzchnie uszczelniające. Po uruchomieniu instalacji może wtedy pojawić się wyciek, nawet gdy nakrętka została mocno dokręcona.

Nie należy usuwać takiej nieszczelności przez stosowanie większej siły. Nadmierne dokręcanie może uszkodzić gniazdo końcówki, zdeformować powierzchnię uszczelniającą albo przeciążyć gwint. Przed zakupem trzeba potwierdzić nie tylko oznaczenie M16 × 1,5, lecz także zgodność z systemem 10L.

Znaczenie średnicy DN10 dla pracy instalacji

Średnica wewnętrzna DN10 wpływa na przepływ oleju i spadek ciśnienia w przewodzie. Zbyt mała średnica w stosunku do wymaganego przepływu zwiększa prędkość medium, podnosi straty ciśnienia i może powodować nadmierne nagrzewanie instalacji. W praktyce pompa pracuje wtedy pod większym obciążeniem, a odbiornik może poruszać się wolniej lub nierównomiernie.

Zastosowanie przewodu o większej średnicy nie zawsze rozwiązuje problem. Taki przewód zajmuje więcej miejsca, wymaga większego promienia gięcia i może nie pasować do istniejących przyłączy. DN10 należy więc dobierać do przepływu oraz parametrów całego układu, a nie tylko do rozmiaru starego węża.

Ciśnienie robocze 180 bar a bezpieczeństwo pracy

Wartość 180 bar określa maksymalne ciśnienie robocze przewidziane dla tego kompletnego przewodu. Nie należy stosować go w instalacji, w której ciśnienie ciągłe lub chwilowe skoki mogą przekroczyć tę wartość. Trzeba uwzględnić rzeczywistą nastawę zaworu bezpieczeństwa, a nie jedynie nominalne ciśnienie podawane dla pompy.

Praca powyżej dopuszczalnego zakresu przyspiesza zmęczenie oplotów, pogarsza stan zakucia i może doprowadzić do rozszczelnienia albo rozerwania węża. Szczególną ostrożność należy zachować w układach generujących uderzenia hydrauliczne podczas gwałtownego zatrzymywania siłownika lub zamykania przepływu.

Wąż 2SN z dwoma oplotami stalowymi

Konstrukcja 2SN wykorzystuje dwa stalowe oploty wzmacniające gumowy przewód. Oploty przejmują obciążenia wynikające z ciśnienia medium, natomiast warstwa zewnętrzna zabezpiecza konstrukcję przed typowymi warunkami występującymi w maszynach i instalacjach hydraulicznych.

Wąż nie powinien pracować skręcony, naciągnięty ani zagięty bezpośrednio przy tulei zaciskowej. Takie ułożenie przenosi obciążenia na strefę zakucia i przyspiesza pękanie warstwy zewnętrznej. Jeżeli przewód przechodzi przy krawędzi konstrukcji lub jest narażony na tarcie, warto zastosować odpowiednią osłonę spiralną na wąż hydrauliczny.

Przykład zastosowania w maszynie rolniczej

Przewód może połączyć sekcję rozdzielacza z króćcem siłownika w maszynie rolniczej, jeżeli oba punkty mają przyłącza zgodne z nakrętką M16 × 1,5 10L, a wymagane ciśnienie nie przekracza 180 bar. Długość 1,2 m pozwala poprowadzić przewód z odpowiednim luzem, bez naprężania go podczas ruchu mechanizmu.

Przed uruchomieniem należy sprawdzić, czy wąż nie ociera o ramę, nie znajduje się przy gorącym układzie wydechowym i nie jest ściskany w skrajnych położeniach siłownika. Nieprawidłowe poprowadzenie może doprowadzić do przetarcia osłony, odsłonięcia oplotu i przedwczesnej awarii mimo poprawnego doboru gwintu oraz ciśnienia.

Gotowy przewód czy wykonanie na wymiar?

Gotowy przewód hydrauliczny wąż DN10 AA M16 1,2 m 180 bar jest odpowiedni wtedy, gdy długość, średnica, ciśnienie i oba zakończenia odpowiadają istniejącej instalacji. Pozwala to zamówić kompletny element bez osobnego dobierania węża, tulei i końcówek.

Jeżeli potrzebna jest inna długość, wyższe ciśnienie, końcówka kolankowa albo dwa różne przyłącza, można wykorzystać konfigurator przewodów hydraulicznych. Narzędzie umożliwia dobranie średnicy DN, modelu węża, długości oraz zakończeń do konkretnego zastosowania.

Inne gotowe warianty można porównać w kategorii zakute węże hydrauliczne. Przed wyborem należy zestawić długość całkowitą, rodzaj obu końcówek, ciśnienie robocze i średnicę nominalną.

Produkcja przewodu i ograniczenie możliwości zwrotu

Przewody zakuwane są zgodnie z wybraną długością i konfiguracją zakończeń. Produkt wykonany według konkretnej specyfikacji klienta może nie podlegać standardowemu prawu odstąpienia od umowy przewidzianemu dla typowych produktów seryjnych. Dlatego przed złożeniem zamówienia warto ponownie sprawdzić długość 1200 mm oraz oba przyłącza M16 × 1,5 10L.

Długość przewodu należy mierzyć zgodnie ze sposobem określania wymiaru kompletnego węża zakutego. Pomiar samego odcinka gumowego może prowadzić do zamówienia przewodu krótszego niż wymagany, ponieważ nie uwzględnia długości zamontowanych końcówek.

Najczęściej zadawane pytania

Czy przewód ma po obu stronach gwint M16 × 1,5?

Tak. Oba końce są wyposażone w proste, obrotowe nakrętki z gwintem wewnętrznym M16 × 1,5 w systemie 10L.

Czy długość przewodu wynosi dokładnie 1,2 m?

Nominalna długość całkowita wynosi 1200 mm. Przy wymianie starego przewodu należy porównywać długość kompletnego elementu wraz z końcówkami.

Czy można zastosować ten przewód w układzie 200 bar?

Nie. Dopuszczalne ciśnienie robocze tego wariantu wynosi 180 bar. Do instalacji pracującej przy 200 bar należy dobrać przewód o odpowiednio wyższym ciśnieniu roboczym.

Czy M16 × 1,5 zawsze oznacza zgodne połączenie?

Nie. Musi zgadzać się gwint, system przyłącza oraz powierzchnia uszczelniająca. Ten przewód wykorzystuje nakrętki M16 × 1,5 odpowiadające systemowi 10L.

Czy można zamówić podobny przewód z innymi końcówkami?

Tak. Inny rozmiar gwintu, długość, średnicę lub układ końcówek można dobrać w konfiguratorze przewodów hydraulicznych HYDRON.

Dopasuj zestaw do tego produktu

Osłona spiralna na wąż hydrauliczny
Chroni zewnętrzną warstwę przewodu przed ocieraniem o ramę maszyny, uchwyty i sąsiednie elementy instalacji.

Przyłącze z gwintem zewnętrznym M16 × 1,5 w systemie 10L
Stanowi punkt montażowy dla nakrętnej końcówki przewodu, pod warunkiem zgodności powierzchni uszczelniającej.

Uchwyty do przewodów hydraulicznych
Stabilizują trasę węża, ograniczają jego przemieszczanie i zmniejszają ryzyko kontaktu z ostrymi lub ruchomymi częściami maszyny.

Konfigurator przewodów hydraulicznych
Pozwala przygotować drugi przewód o innej długości, ciśnieniu lub układzie końcówek do pozostałych odcinków instalacji.

Prawidłowo dobrany przewód DN10 z końcówkami M16 × 1,5 10L zapewnia stabilny przepływ, szczelne połączenie i bezpieczną pracę instalacji w zakresie do 180 bar. Sprawdzenie wszystkich parametrów przed montażem ogranicza ryzyko wycieków, spadków wydajności i przedwczesnego zużycia przewodu.
