Przyłączka prosta 3/8" NPT / M18X1,5 12L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 22,89 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/8'' NPT
  • Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Rozmiar gwintu 2 M18X1,5
  • Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 315 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AME12LMN06.1

Opis

Przyłączka prosta 3/8" NPT / M18x1,5 12L

Przyłączka prosta 3/8" NPT / M18x1,5 12L to stalowy element złączny przeznaczony do wykonywania połączeń w układach hydrauliki siłowej. Posiada dwa gwinty zewnętrzne: stożkowy 3/8" NPT od strony korpusu oraz metryczny M18x1,5 ze stożkiem 24° od strony przewodu. Przyłącze metryczne wykonano w serii lekkiej 12L. Produkt umożliwia połączenie urządzenia z gniazdem NPT z przewodem lub innym kompatybilnym elementem systemu metrycznego.

Zastosowanie przyłączki hydraulicznej NPT / M18x1,5

Przyłączka może być stosowana w układach hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Służy do podłączania przewodów hydraulicznych do pomp, siłowników, rozdzielaczy i bloków hydraulicznych wyposażonych w odpowiednie gniazdo NPT. Jest przydatna podczas montażu instalacji, modernizacji oraz prac serwisowych.

Gwint stożkowy 3/8" NPT od strony korpusu

Strona korpusowa posiada gwint zewnętrzny 3/8"-18 NPT o geometrii stożkowej. Przyłączka jest przeznaczona do współpracy z odpowiednio dobranym gniazdem NPT. Uszczelnienie połączenia wykonuje się metodą właściwą dla gwintów stożkowych, zgodnie z wymaganiami instalacji i zaleceniami producenta. Przyłączka nie posiada uszczelki ED stosowanej w odpowiednich przyłączach BSPP.

Gwint metryczny M18x1,5 ze stożkiem 24°

Od strony przewodu znajduje się zewnętrzny gwint M18x1,5 z powierzchnią przyłączeniową 24°. Rozwiązanie odpowiada metrycznemu systemowi połączeń hydraulicznych DIN 2353. Przy doborze końcówki przewodu należy uwzględnić nie tylko rozmiar gwintu, ale również serię i geometrię powierzchni współpracujących.

Seria lekka 12L a seria ciężka 10S

Oznaczenie 12L wskazuje na serię lekką L. Gwint M18x1,5 występuje również w przyłączach serii ciężkiej 10S, ale geometria ich połączeń różni się. Nie należy stosować końcówek 10S zamiast 12L wyłącznie na podstawie identycznego gwintu. Właściwa seria ma znaczenie dla poprawnego montażu i szczelności.

Przyłączka 3/8" NPT a popularna wersja 3/8" BSP

Przy zakupie należy zwrócić uwagę na rodzaj gwintu przyłączeniowego. Opisywana przyłączka posiada stożkowy gwint 3/8" NPT. Jeżeli urządzenie wyposażono w przyłącze BSP, należy sprawdzić przyłączkę 3/8" BSP / M18x1,5 12L. Gwinty NPT i BSP nie są zamienne, dlatego przed montażem konieczna jest identyfikacja gniazda.

Materiał i przygotowanie do montażu

Przyłączkę wykonano ze stali automatowej zabezpieczonej ocynkiem. Powłoka ochronna ogranicza ryzyko korozji powierzchniowej. Przed montażem należy sprawdzić stan gwintów oraz powierzchni przyłączeniowej 24°. Elementy współpracujące powinny być czyste i nieuszkodzone. Dopuszczalne warunki pracy całego połączenia zależą także od zastosowanego przewodu i końcówki.

Parametry techniczne przyłączki 3/8" NPT / M18x1,5 12L

  • Typ: przyłączka prosta NPT / metryczna
  • Gwint korpusowy: 3/8"-18 NPT, zewnętrzny stożkowy
  • Gwint przewodowy: M18x1,5, zewnętrzny
  • Wersja przyłącza: seria lekka L
  • Rozmiar przyłącza: 12L
  • Kąt stożka przyłączeniowego: 24°
  • Materiał: stal automatowa
  • Zabezpieczenie powierzchni: ocynk
  • Medium robocze: olej hydrauliczny
  • Ciśnienie katalogowe: 315 bar
  • Oznaczenie Vitillo: AME12LMN06.1

Najczęściej zadawane pytania (FAQ)

Czy przyłączka 3/8" NPT pasuje do gniazda 3/8" BSP?

Nie należy stosować tych gwintów zamiennie. NPT i BSP różnią się geometrią gwintu, a w zależności od wykonania także sposobem uszczelnienia. Opisywana przyłączka jest przeznaczona do odpowiedniego gniazda 3/8" NPT.

Czy gwint M18x1,5 oznacza zawsze serię 12L?

Nie. Gwint M18x1,5 jest stosowany również w serii ciężkiej 10S. Przy wyborze końcówki należy uwzględnić serię i geometrię połączenia 24°.

Jakie oznaczenie Vitillo posiada przyłączka?

Oznaczenie katalogowe Vitillo to AME12LMN06.1. Produkt łączy stożkowy gwint zewnętrzny 3/8" NPT z metrycznym przyłączem M18x1,5 w serii lekkiej 12L.

Przyłączki proste NPT w ofercie HYDRON

Pozostałe warianty i rozmiary gwintów dostępne są w kategorii przyłączki proste NPT. HYDRON zapewnia wsparcie techniczne przy doborze gwintów stożkowych, końcówek przewodów oraz właściwej serii metrycznej L lub S.

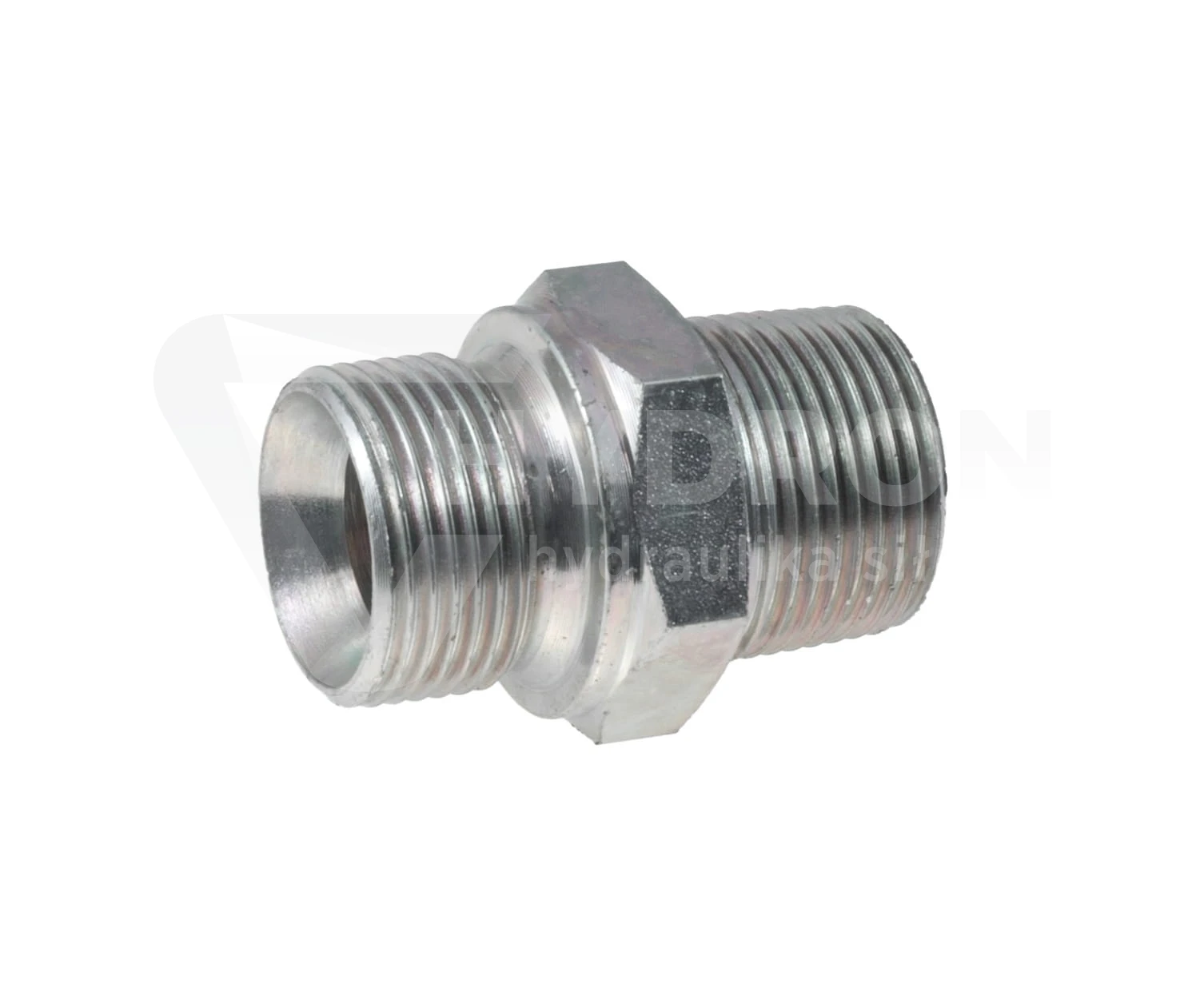

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
