Przyłączka kolankowa 90° M16X1,5/M18X1,5 12L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 21,08 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

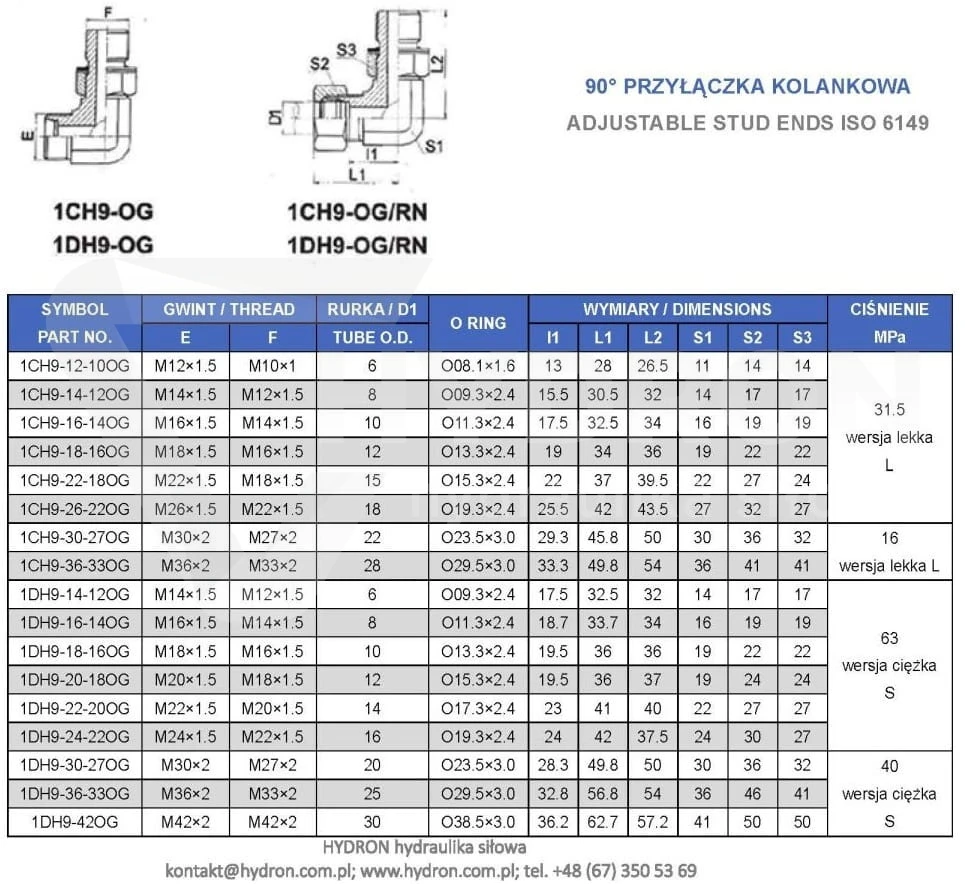

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M16x1,5
  • Rozmiar gwintu 1 w milimetrach 15,6-15,9zew./14,2-14,6wew.
  • Rozmiar gwintu 2 M18X1,5
  • Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73142 Przyłączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO LME12LMOMR16.1
  • Oznaczenie wg CAST 106207.1
  • Oznaczenie wg PARKER ERMETO B90174-18-16
  • Oznaczenie alternatywne 1CH9-18-16OG

Opis

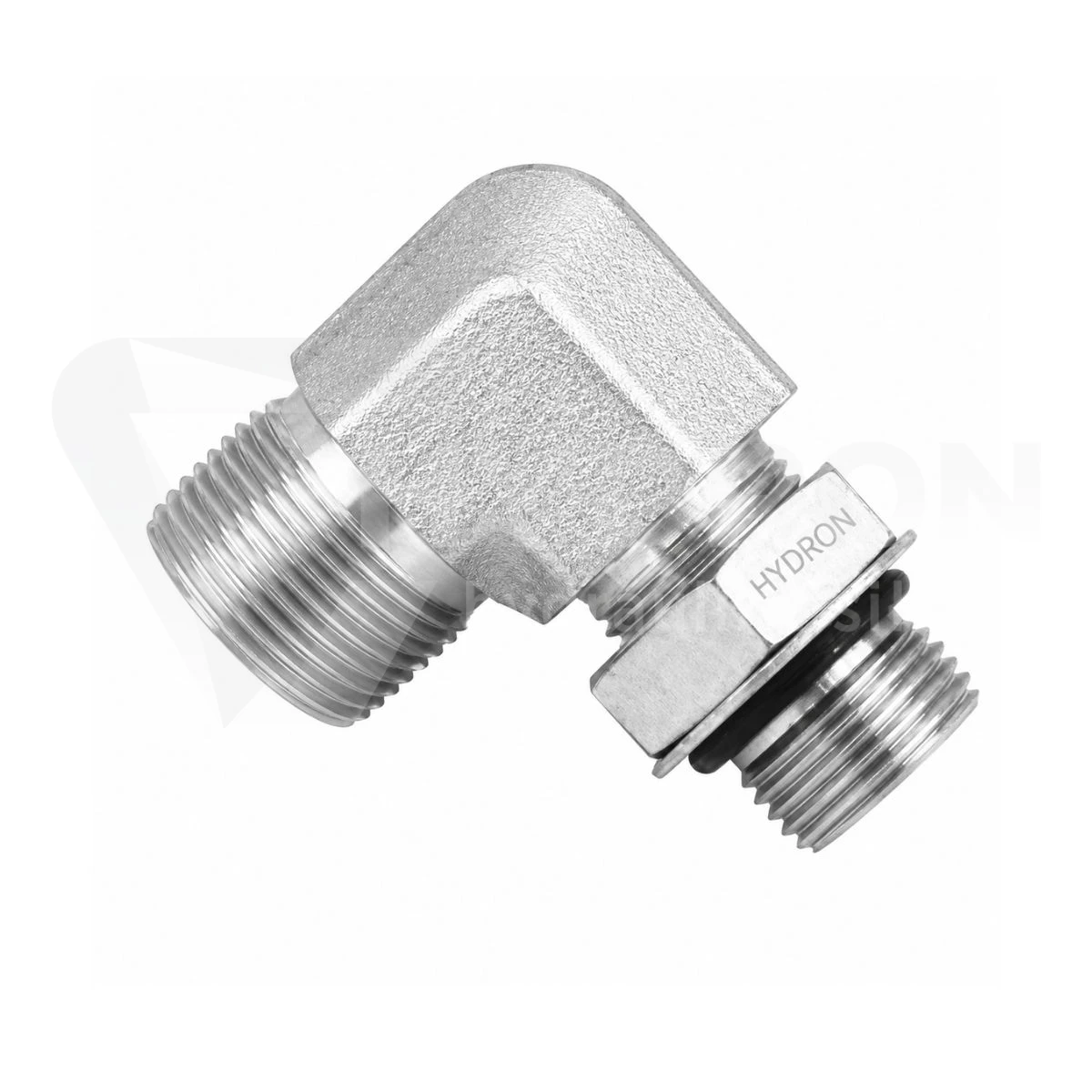

Przyłączka kolankowa 90° M16x1,5/M18X1,5 12L

Przyłączka kolankowa 90° M16x1,5/M18X1,5 12L to wysokociśnieniowe przyłącze hydrauliczne nastawne, przeznaczone do połączenia korpusu urządzenia z odpowiednio dobranym zakończeniem przewodu metrycznego. Konstrukcja pod kątem 90° pozwala zmienić kierunek prowadzenia przewodu, a przeciwnakrętka umożliwia ustalenie kolanka w wymaganym położeniu.

Przyłącze montażowe posiada gwint zewnętrzny M16x1,5 oraz uszczelnienie płaskie z O-ringiem i podkładką. Od strony przewodu zastosowano gwint zewnętrzny M18x1,5 w wykonaniu 12L. Przyłączka wykonana jest ze stali automatowej pokrytej ocynkiem. Na specjalne zamówienie możliwe jest wykonanie wersji ze stali nierdzewnej 1.4571.

Parametry techniczne przyłączki kolankowej M16x1,5/M18x1,5 12L

Parametr Wartość
Rodzaj produktuPrzyłączka hydrauliczna kolankowa nastawna
Kąt kolanka90°
Gwint od strony korpusuM16x1,5, zewnętrzny
Pomiar gwintu do korpusu15,6–15,9 mm, suwmiarką
Skok gwintu do korpusu1,5 mm
Gwint od strony przewoduM18x1,5, zewnętrzny
Pomiar gwintu od strony przewodu17,6–17,9 mm, suwmiarką
Skok gwintu od strony przewodu1,5 mm
Oznaczenie przyłącza przewodu12L
Uszczelnienie od strony korpusuPłaskie, O-ring z podkładką
Element ustalającyPrzeciwnakrętka
MateriałStal automatowa
Powłoka ochronnaOcynk
Wersja na zamówienieStal nierdzewna 1.4571
WykonanieWysokociśnieniowe
Oznaczenie CAST106207.1
Oznaczenie VitilloLME12LMOMR16.1
Oznaczenie ManuliB90174-18-16
Oznaczenie alternatywne1CH9-18-16OG
Dodatkowe oznaczenieXWEE 10 LM 16x1,5 OR CF (18x1,5)

Przyłącze M16x1,5 z uszczelnieniem płaskim i przeciwnakrętką

Gwint zewnętrzny M16x1,5 przeznaczony jest do montażu w odpowiednio przygotowanym gnieździe korpusu hydraulicznego. Przyłączka może być stosowana w kompatybilnych przyłączach siłowników, bloków hydraulicznych, pomp oraz rozdzielaczy.

Po stronie montażowej zastosowano O-ring z podkładką oraz przeciwnakrętkę. Takie wykonanie pozwala ustalić położenie kolanka po skierowaniu jego wyjścia w odpowiednim kierunku. Przed montażem należy sprawdzić zgodność gwintu i powierzchni uszczelniającej urządzenia.

Gwint M18x1,5 od strony przewodu metrycznego 12L

Drugie zakończenie przyłączki posiada gwint zewnętrzny M18x1,5 i oznaczenie 12L. Jest przeznaczone do podłączenia odpowiednio dobranego zakończenia przewodu metrycznego. Średnica zewnętrzna gwintu, mierzona suwmiarką, wynosi 17,6–17,9 mm, a jego skok 1,5 mm.

W odróżnieniu od gwintu M16x1,5 po stronie korpusu, przyłącze M18x1,5 ma większą średnicę nominalną. Oba gwinty posiadają skok 1,5 mm, ale są przeznaczone do różnych połączeń. Dobierając współpracujące elementy, należy uwzględnić również sposób ich uszczelnienia.

Zastosowanie kolanka hydraulicznego nastawnego 90°

Konstrukcja kolankowa umożliwia zmianę kierunku prowadzenia przewodu hydraulicznego pod kątem prostym. Dzięki przeciwnakrętce przyłączkę można ustawić w położeniu odpowiadającym przebiegowi instalacji. Rozwiązanie znajduje zastosowanie w połączeniach, w których konieczne jest skierowanie przewodu w bok względem osi gniazda montażowego.

  • Siłowniki hydrauliczne: podłączenie przewodu do odpowiedniego gniazda w korpusie siłownika.
  • Bloki hydrauliczne: wykonywanie połączeń kątowych w kompatybilnych przyłączach gwintowanych.
  • Pompy hydrauliczne: montaż przyłączki w odpowiednim przyłączu pompy.
  • Rozdzielacze hydrauliczne: skierowanie przewodu pod kątem 90° względem osi przyłącza.
  • Układy wysokociśnieniowe: wykonywanie połączeń przy odpowiednim doborze współpracujących elementów.

Jak sprawdzić gwinty M16x1,5 i M18x1,5 przed zakupem?

Podczas identyfikacji przyłączki należy sprawdzić średnicę zewnętrzną obu gwintów i ich skok. Gwint M16x1,5 ma podany zakres pomiarowy 15,6–15,9 mm, natomiast M18x1,5 od 17,6 do 17,9 mm. W obu przypadkach skok wynosi 1,5 mm.

Przy doborze przyłączki można skorzystać z tabeli doboru gwintów hydraulicznych dostępnej w informacjach technicznych HYDRON. W razie wątpliwości dotyczących rozmiaru gwintu lub rodzaju uszczelnienia pomocne będzie wsparcie techniczne przy wyborze odpowiedniego elementu.

Stal automatowa ocynkowana i wykonanie nierdzewne 1.4571

Przyłączka kolankowa wykonana jest ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie antykorozyjne powierzchni stalowej.

Na specjalne zamówienie możliwa jest produkcja wariantu ze stali nierdzewnej 1.4571. Jest to odrębne wykonanie materiałowe, które należy indywidualnie uzgodnić przed zamówieniem.

Oznaczenia katalogowe CAST, Vitillo i Manuli

Przyłączka kolankowa 90° M16x1,5/M18x1,5 12L posiada następujące oznaczenia katalogowe:

  • CAST: 106207.1
  • Vitillo: LME12LMOMR16.1
  • Manuli: B90174-18-16
  • Oznaczenie alternatywne: 1CH9-18-16OG
  • Dodatkowe oznaczenie: XWEE 10 LM 16x1,5 OR CF (18x1,5)

Symbole katalogowe pomagają w identyfikacji przyłączki podczas wyszukiwania części do istniejącej instalacji. Przy wyborze zamiennika należy porównać wymiary gwintów, oznaczenie 12L i konstrukcję uszczelnienia.

FAQ – przyłączka kolankowa 90° M16x1,5/M18x1,5 12L

Jakie gwinty posiada przyłączka kolankowa 12L?

Przyłączka posiada gwint zewnętrzny M16x1,5 od strony korpusu oraz gwint zewnętrzny M18x1,5 od strony przewodu metrycznego 12L.

Jak uszczelniana jest przyłączka od strony korpusu?

Od strony korpusu zastosowano uszczelnienie płaskie z O-ringiem i podkładką oraz przeciwnakrętkę.

Jakie średnice mają gwinty M16x1,5 i M18x1,5?

Dla gwintu M16x1,5 podano średnicę zewnętrzną 15,6–15,9 mm, a dla M18x1,5 średnicę 17,6–17,9 mm. Oba gwinty mają skok 1,5 mm.

Do czego służy przeciwnakrętka?

Przeciwnakrętka umożliwia ustalenie położenia kolanka po skierowaniu wyjścia hydraulicznego w wymaganym kierunku.

Czy przyłączka może być wykonana ze stali nierdzewnej?

Tak. Na specjalne zamówienie możliwe jest wykonanie przyłączki ze stali nierdzewnej 1.4571.

Jakie oznaczenia katalogowe posiada przyłączka?

Podano oznaczenia CAST 106207.1, Vitillo LME12LMOMR16.1, Manuli B90174-18-16 oraz oznaczenie alternatywne 1CH9-18-16OG.

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w technologii produkcji dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
