Przyłączka kolankowa 90° M18X1,5/M22X1,5 15L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 29,82 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M18x1,5
  • Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
  • Rozmiar gwintu 2 M22X1,5
  • Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73142 Przyłączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO LME15LMOMR18.1
  • Oznaczenie wg CAST 106208.1
  • Oznaczenie wg MANULI B90174-22-18
  • Oznaczenie alternatywne 1CH9-22-18OG

Opis

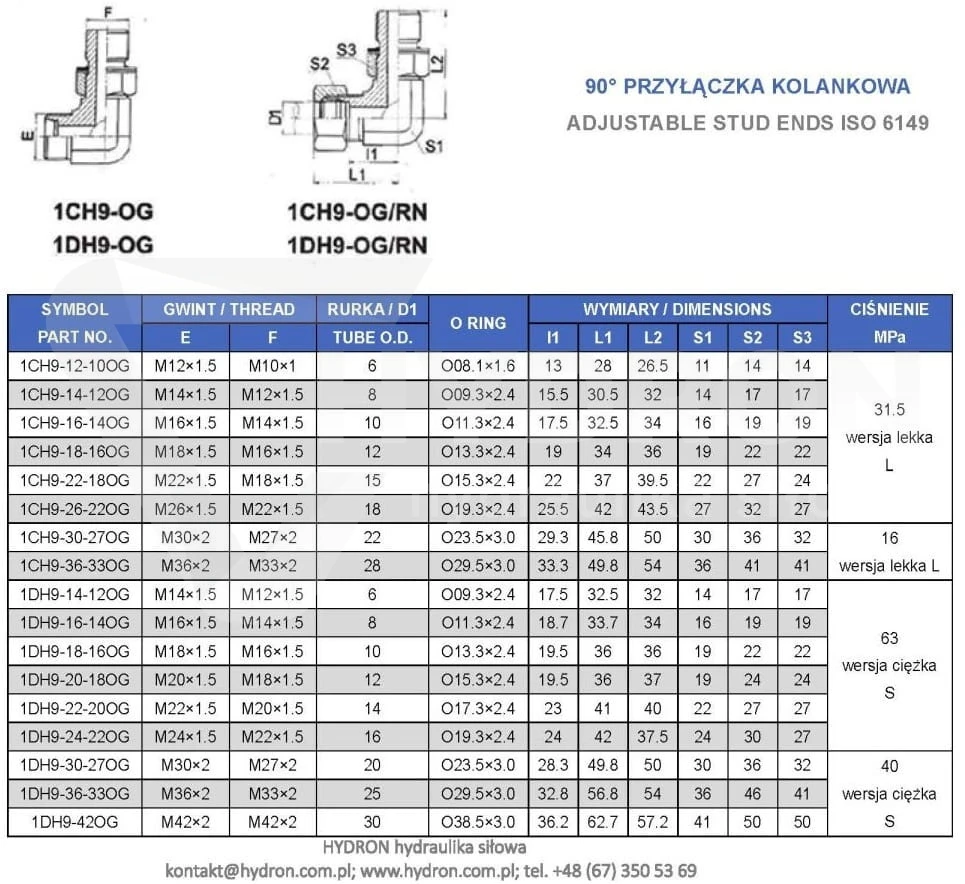

Przyłączka kolankowa 90° M18x1,5/M22X1,5 15L

Przyłączka kolankowa 90° M18x1,5/M22X1,5 15L to wysokociśnieniowe przyłącze hydrauliczne nastawne, przeznaczone do wykonywania połączeń kątowych pomiędzy korpusem urządzenia hydraulicznego a odpowiednio dobranym zakończeniem przewodu metrycznego 15L. Posiada gwint zewnętrzny M18x1,5 od strony korpusu oraz gwint zewnętrzny M22x1,5 od strony przewodu. Konstrukcja pod kątem 90° umożliwia zmianę kierunku prowadzenia przewodu hydraulicznego.

Przyłączka wyposażona jest w przeciwnakrętkę oraz uszczelnienie płaskie z O-ringiem i podkładką. Rozwiązanie to umożliwia ustawienie wyjścia kolanka w wymaganym kierunku i ustalenie jego położenia podczas montażu. Standardowe wykonanie obejmuje stal automatową pokrytą ocynkiem. Na specjalne zamówienie możliwa jest produkcja wariantu ze stali nierdzewnej 1.4571.

Parametry techniczne przyłączki kolankowej M18x1,5/M22x1,5 15L

Parametr Wartość
Typ produktuPrzyłączka hydrauliczna kolankowa nastawna
Kąt przyłączki90°
Gwint od strony korpusuM18x1,5, zewnętrzny
Średnica gwintu M18x1,517,6–17,9 mm, pomiar suwmiarką
Skok gwintu od strony korpusu1,5 mm
Gwint od strony przewoduM22x1,5, zewnętrzny
Średnica gwintu M22x1,521,6–21,9 mm, pomiar suwmiarką
Skok gwintu od strony przewodu1,5 mm
Oznaczenie przyłącza przewodu15L
Uszczelnienie od strony korpusuPłaskie, O-ring z podkładką
Element ustalającyPrzeciwnakrętka
MateriałStal automatowa
Powłoka ochronnaOcynk
Wersja na specjalne zamówienieStal nierdzewna 1.4571
Rodzaj wykonaniaWysokociśnieniowe
Oznaczenie CAST106208.1
Oznaczenie ManuliB90174-22-18
Oznaczenie VitilloLME15LMOMR18.1
Oznaczenie alternatywne1CH9-22-18OG
Dodatkowe oznaczenie katalogoweXWEE 10 LM 18x1,5 OR CF (22x1,5)

Gwint M18x1,5 od strony korpusu hydraulicznego

Przyłącze montażowe wyposażone jest w gwint zewnętrzny M18x1,5, przeznaczony do wkręcenia w kompatybilne gniazdo gwintowane korpusu urządzenia hydraulicznego. Może służyć do podłączenia przewodu do odpowiednio przygotowanego przyłącza siłownika, bloku hydraulicznego, pompy lub rozdzielacza.

Średnica zewnętrzna gwintu M18x1,5, mierzona suwmiarką, wynosi 17,6–17,9 mm. Skok gwintu to 1,5 mm. Przed montażem należy sprawdzić zgodność wymiarów oraz konstrukcji powierzchni uszczelniającej gniazda.

Przyłączka nastawna 90° z przeciwnakrętką i O-ringiem

Konstrukcja nastawna pozwala skierować wyjście kolanka w pożądanym kierunku, a następnie ustalić jego położenie przeciwnakrętką. Umożliwia to dopasowanie ustawienia przyłączki do przebiegu przewodu hydraulicznego bez konieczności zmiany kierunku gniazda montażowego.

Po stronie korpusu zastosowano uszczelnienie płaskie z O-ringiem i podkładką. Elementy te są przeznaczone do współpracy z odpowiednio przygotowaną powierzchnią gniazda hydraulicznego. Przy doborze przyłączki należy uwzględnić zarówno rozmiar gwintu, jak i sposób uszczelnienia.

Przyłącze M22x1,5 do przewodu hydraulicznego 15L

Od strony przewodu przyłączka posiada gwint zewnętrzny M22x1,5 w wykonaniu 15L. Jest przeznaczony do podłączenia odpowiednio dobranego zakończenia przewodu hydraulicznego z gwintem metrycznym. Średnica zewnętrzna gwintu mierzona suwmiarką wynosi 21,6–21,9 mm, a skok 1,5 mm.

Przyłączka łączy dwa różne rozmiary gwintów: M18x1,5 od strony korpusu oraz M22x1,5 od strony przewodu. Oba posiadają skok 1,5 mm, ale różnią się średnicą nominalną i przeznaczeniem. Oznaczenie 15L należy uwzględnić podczas doboru współpracującego zakończenia przewodu.

Jak sprawdzić gwinty M18x1,5 i M22x1,5 suwmiarką?

Podczas identyfikacji przyłączki można zmierzyć średnicę zewnętrzną obu gwintów. Dla gwintu M18x1,5 podano zakres 17,6–17,9 mm, natomiast dla M22x1,5 zakres 21,6–21,9 mm. W obu przypadkach skok gwintu wynosi 1,5 mm.

W przypadku wątpliwości dotyczących rozpoznania gwintu pomocna jest tabela doboru gwintów hydraulicznych HYDRON, dostępna w informacjach technicznych. Przed zakupem należy porównać średnicę, skok gwintu, oznaczenie 15L oraz konstrukcję uszczelnienia. W razie trudności z identyfikacją przyłącza można skorzystać z pomocy technicznej HYDRON.

Zastosowanie przyłączki kolankowej M18x1,5/M22x1,5 15L

Przyłączka kolankowa nastawna 90° umożliwia wykonanie połączenia kątowego pomiędzy korpusem urządzenia hydraulicznego a przewodem metrycznym. Jej konstrukcja pozwala skierować przewód pod kątem prostym względem osi przyłącza montażowego.

  • Siłowniki hydrauliczne: podłączenie przewodu do kompatybilnego gniazda w korpusie siłownika.
  • Bloki hydrauliczne: wykonywanie połączeń kątowych w odpowiednich przyłączach gwintowanych.
  • Pompy hydrauliczne: montaż przyłączki w kompatybilnym przyłączu pompy.
  • Rozdzielacze hydrauliczne: skierowanie przewodu pod kątem 90° względem osi przyłącza.
  • Instalacje wysokociśnieniowe: wykonywanie połączeń z odpowiednio dobranymi elementami hydraulicznymi.

Stal automatowa ocynkowana i wersja nierdzewna 1.4571

Przyłączka wykonana jest ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie antykorozyjne powierzchni stalowej.

Na specjalne zamówienie możliwa jest produkcja wersji ze stali nierdzewnej 1.4571. Jest to odrębny wariant materiałowy wymagający indywidualnego uzgodnienia.

Oznaczenia katalogowe CAST, Manuli i Vitillo

Dla przyłączki kolankowej M18x1,5/M22x1,5 15L podano następujące oznaczenia katalogowe:

  • CAST: 106208.1
  • Manuli: B90174-22-18
  • Vitillo: LME15LMOMR18.1
  • Oznaczenie alternatywne: 1CH9-22-18OG
  • Dodatkowe oznaczenie: XWEE 10 LM 18x1,5 OR CF (22x1,5)

Symbole katalogowe mogą ułatwić identyfikację przyłączki podczas wyszukiwania części do istniejącego układu hydraulicznego. Przy wyborze zamiennika należy porównać wymiary gwintów, oznaczenie 15L i konstrukcję uszczelnienia.

FAQ – przyłączka kolankowa 90° M18x1,5/M22x1,5 15L

Jakie gwinty posiada przyłączka kolankowa 15L?

Przyłączka posiada gwint zewnętrzny M18x1,5 od strony korpusu oraz gwint zewnętrzny M22x1,5 od strony przewodu hydraulicznego 15L.

Jak uszczelniana jest przyłączka od strony korpusu?

Od strony korpusu zastosowano uszczelnienie płaskie z O-ringiem i podkładką oraz przeciwnakrętkę.

Jakie średnice mają gwinty M18x1,5 i M22x1,5?

Dla gwintu M18x1,5 podano średnicę zewnętrzną 17,6–17,9 mm, a dla M22x1,5 średnicę 21,6–21,9 mm. Oba gwinty mają skok 1,5 mm.

Do czego służy przeciwnakrętka w przyłączce nastawnej?

Przeciwnakrętka umożliwia ustalenie położenia kolanka po skierowaniu jego wyjścia w wymaganym kierunku.

Czy przyłączka jest dostępna w wersji nierdzewnej?

Na specjalne zamówienie możliwa jest produkcja przyłączki ze stali nierdzewnej 1.4571.

Jakie oznaczenia katalogowe posiada przyłączka?

Podano oznaczenia CAST 106208.1, Manuli B90174-22-18, Vitillo LME15LMOMR18.1 oraz oznaczenie alternatywne 1CH9-22-18OG.

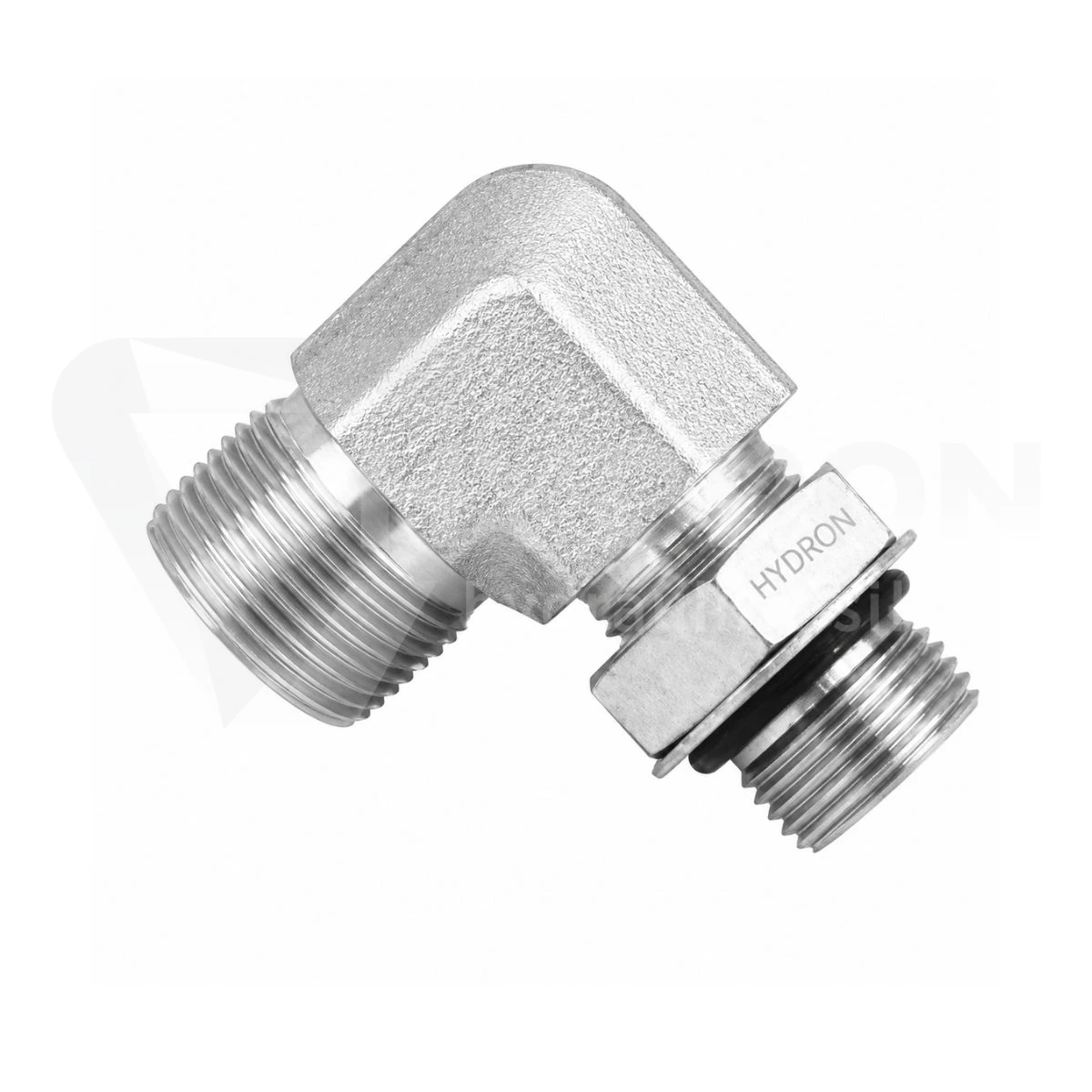

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w technologii produkcji dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
