Przyłączka kolankowa 90° M22X1,5/M18X1,5 12L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 29,82 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M22x1,5
  • Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
  • Rozmiar gwintu 2 M18X1,5
  • Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73142 Przyłączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie alternatywne 1CH9-18-22OG

Opis

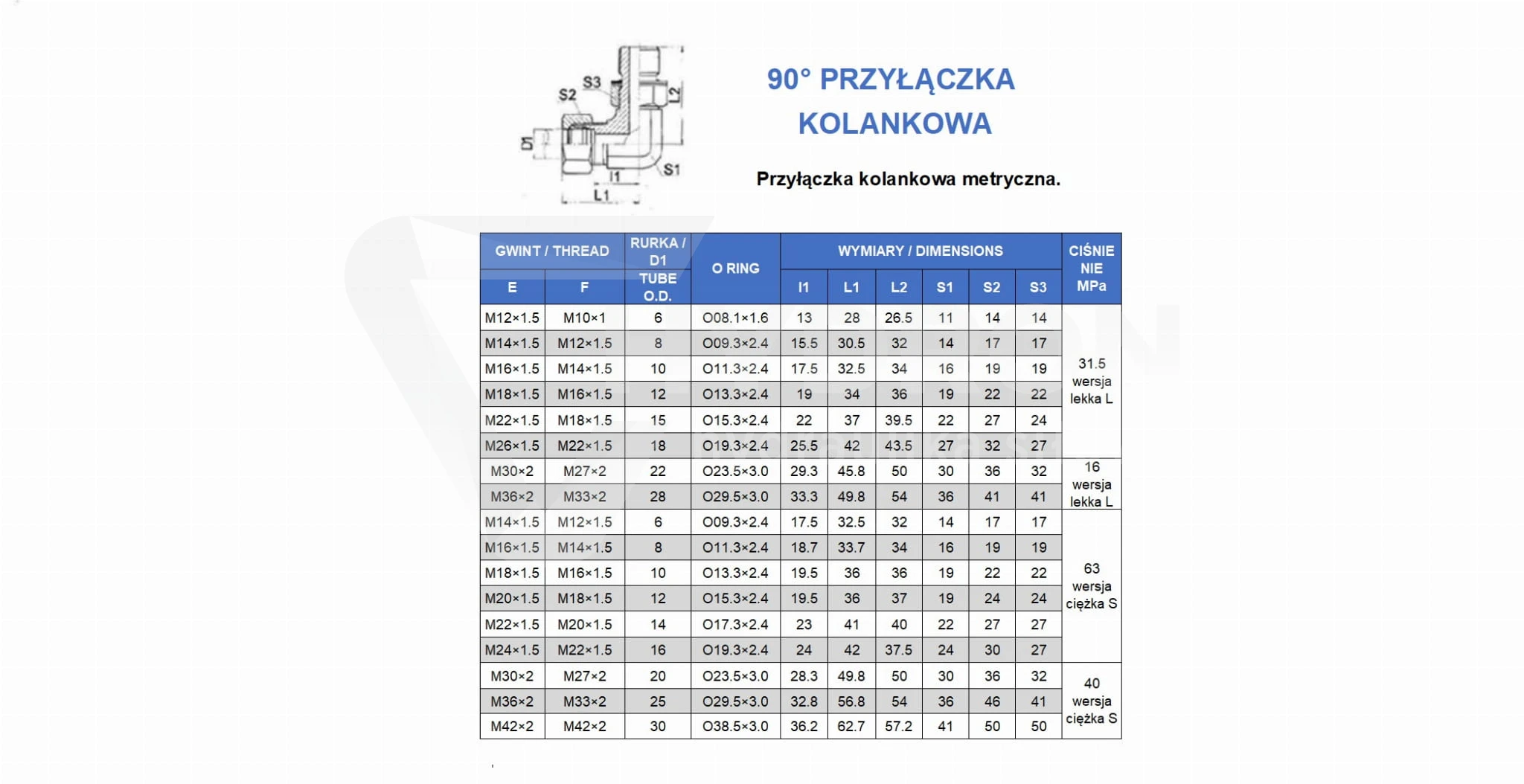

Przyłączka kolankowa 90° M22x1,5/M18X1,5 12L

Przyłączka kolankowa 90° M22x1,5/M18X1,5 12L to wysokociśnieniowa przyłączka hydrauliczna nastawna, przeznaczona do wykonania połączenia kątowego pomiędzy korpusem urządzenia hydraulicznego a odpowiednio dobranym zakończeniem przewodu metrycznego 12L. Posiada dwa gwinty zewnętrzne o różnych średnicach, przeciwnakrętkę oraz uszczelnienie płaskie z O-ringiem i podkładką.

Gwint M22x1,5 służy do montażu przyłączki w korpusie urządzenia, natomiast gwint M18x1,5 odpowiada za połączenie z przewodem hydraulicznym 12L. Konstrukcja nastawna umożliwia skierowanie wyjścia kolanka w wymaganym kierunku. Standardowe wykonanie ze stali automatowej pokrytej ocynkiem można na specjalne zamówienie zastąpić wariantem ze stali nierdzewnej 1.4571.

Parametry techniczne przyłączki M22x1,5/M18x1,5 12L

Parametr Wartość
Typ produktuPrzyłączka hydrauliczna kolankowa nastawna
Kąt przyłączki90°
Gwint od strony korpusuM22x1,5, zewnętrzny
Pomiar gwintu M22x1,521,6–21,9 mm, suwmiarką
Skok gwintu do korpusu1,5 mm
Gwint od strony przewoduM18x1,5, zewnętrzny
Pomiar gwintu M18x1,517,6–17,9 mm, suwmiarką
Skok gwintu od strony przewodu1,5 mm
Oznaczenie przyłącza przewodu12L
Uszczelnienie od strony korpusuPłaskie, O-ring z podkładką
Element ustalającyPrzeciwnakrętka
MateriałStal automatowa
Powłoka ochronnaOcynk
Wersja na specjalne zamówienieStal nierdzewna 1.4571
Rodzaj wykonaniaWysokociśnieniowe
Oznaczenie alternatywne1CH9-18-22OG
Dodatkowe oznaczenie katalogoweXWEE 10 LM 22x1,5 OR CF (18x1,5)

Gwint M22x1,5 do korpusu z przeciwnakrętką

Przyłącze od strony korpusu wyposażone jest w gwint zewnętrzny M22x1,5. Jest przeznaczone do montażu w odpowiednio przygotowanym gnieździe gwintowanym siłownika, bloku hydraulicznego, pompy lub rozdzielacza. Średnica zewnętrzna gwintu mierzona suwmiarką wynosi 21,6–21,9 mm, a jego skok 1,5 mm.

Konstrukcja nastawna pozwala skierować wyjście kolanka w wymaganym kierunku przed ustaleniem jego położenia przeciwnakrętką. Jest to rozwiązanie przeznaczone do wykonywania połączeń, w których przewód hydrauliczny musi zostać poprowadzony pod kątem 90° względem osi gniazda montażowego.

Uszczelnienie płaskie z O-ringiem i podkładką

Po stronie korpusu zastosowano uszczelnienie płaskie z O-ringiem i podkładką. Elementy uszczelniające współpracują z odpowiednio przygotowaną powierzchnią gniazda hydraulicznego. Przeciwnakrętka umożliwia ustalenie pozycji przyłączki po ustawieniu wyjścia w odpowiednim kierunku.

Przed montażem należy sprawdzić zgodność gwintu M22x1,5 oraz konstrukcji powierzchni uszczelniającej urządzenia. Prawidłowy dobór przyłączki wymaga uwzględnienia obu tych elementów.

Przyłącze M18x1,5 do przewodu hydraulicznego 12L

Druga strona kolanka posiada gwint zewnętrzny M18x1,5 w wykonaniu 12L. Jest przeznaczona do podłączenia odpowiednio dobranego zakończenia przewodu hydraulicznego z gwintem metrycznym. Podany zakres średnicy zewnętrznej gwintu mierzonej suwmiarką wynosi 17,6–17,9 mm, natomiast skok 1,5 mm.

Przyłączka łączy dwa różne rozmiary gwintów: M22x1,5 od strony korpusu oraz M18x1,5 od strony przewodu. Oba posiadają jednakowy skok 1,5 mm. Przy doborze zakończenia przewodu należy uwzględnić oznaczenie 12L oraz zgodność sposobu uszczelnienia współpracujących elementów.

Jak rozpoznać gwinty M22x1,5 i M18x1,5?

Wstępną identyfikację gwintów można przeprowadzić poprzez pomiar ich średnicy zewnętrznej suwmiarką. Gwint M22x1,5 ma podany zakres pomiarowy 21,6–21,9 mm, a gwint M18x1,5 zakres 17,6–17,9 mm. Skok obu gwintów wynosi 1,5 mm.

Pomocą podczas doboru jest tabela gwintów hydraulicznych dostępna w informacjach technicznych HYDRON. Pozwala porównać wymiary przyłączy przed zakupem. W przypadku trudności z identyfikacją gwintu można skorzystać ze wsparcia technicznego HYDRON.

Zastosowanie przyłączki kolankowej M22x1,5/M18x1,5 12L

Przyłączka kolankowa nastawna 90° przeznaczona jest do wykonywania połączeń pomiędzy korpusem urządzenia hydraulicznego a przewodem metrycznym. Umożliwia zmianę kierunku prowadzenia przewodu oraz ustawienie wyjścia kolanka zgodnie z wymaganiami montażowymi.

  • Siłowniki hydrauliczne: podłączenie przewodu do odpowiednio przygotowanego gniazda w korpusie siłownika.
  • Bloki hydrauliczne: wykonywanie połączeń kątowych w kompatybilnych przyłączach gwintowanych.
  • Pompy hydrauliczne: montaż przyłączki w odpowiednim przyłączu pompy.
  • Rozdzielacze hydrauliczne: skierowanie przewodu pod kątem 90° względem osi przyłącza.
  • Instalacje wysokociśnieniowe: wykonywanie połączeń przy odpowiednim doborze parametrów współpracujących elementów.

Materiał i zabezpieczenie antykorozyjne

Standardowa przyłączka wykonana jest ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie antykorozyjne powierzchni stalowej.

Na specjalne zamówienie istnieje możliwość produkcji przyłączki ze stali nierdzewnej 1.4571. Wykonanie nierdzewne jest odrębnym wariantem materiałowym, którego zamówienie wymaga indywidualnego uzgodnienia.

Oznaczenia katalogowe przyłączki 12L

Przyłączka kolankowa M22x1,5/M18x1,5 12L posiada oznaczenie alternatywne 1CH9-18-22OG oraz dodatkowy symbol XWEE 10 LM 22x1,5 OR CF (18x1,5). Oznaczenia katalogowe mogą pomóc podczas identyfikacji elementu oraz wyszukiwania odpowiedniej przyłączki do istniejącego układu hydraulicznego.

FAQ – przyłączka kolankowa 90° M22x1,5/M18x1,5 12L

Jakie gwinty posiada przyłączka kolankowa 12L?

Przyłączka posiada gwint zewnętrzny M22x1,5 od strony korpusu oraz gwint zewnętrzny M18x1,5 od strony przewodu hydraulicznego 12L.

Jak uszczelniana jest przyłączka od strony korpusu?

Od strony korpusu zastosowano uszczelnienie płaskie z O-ringiem i podkładką oraz przeciwnakrętkę.

Jakie średnice mają gwinty M22x1,5 i M18x1,5?

Dla gwintu M22x1,5 podano średnicę zewnętrzną 21,6–21,9 mm, a dla M18x1,5 średnicę 17,6–17,9 mm. Oba gwinty mają skok 1,5 mm.

Do czego służy przeciwnakrętka?

Przeciwnakrętka umożliwia ustalenie położenia kolanka po ustawieniu jego wyjścia w wymaganym kierunku.

Czy przyłączka jest dostępna w wersji nierdzewnej?

Na specjalne zamówienie istnieje możliwość produkcji przyłączki ze stali nierdzewnej 1.4571.

Jakie oznaczenia katalogowe posiada przyłączka?

Podano oznaczenie alternatywne 1CH9-18-22OG oraz dodatkowy symbol XWEE 10 LM 22x1,5 OR CF (18x1,5).

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w technologii produkcji dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
