Trójnik BBB M14X1,5 8L

Przejdź do sekcji Opinie

8,75 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza trójnik hydrauliczny
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach nie dotyczy
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73147 Złączki trójnikowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS100-8L
Oznaczenie wg VITILLO TME08L.1
Oznaczenie wg CAST 103905.1
Oznaczenie wg PARKER ERMETO XT 8-L | T08L
Oznaczenie wg MANULI B90098-14-14
Oznaczenie alternatywne AC-14

Opis

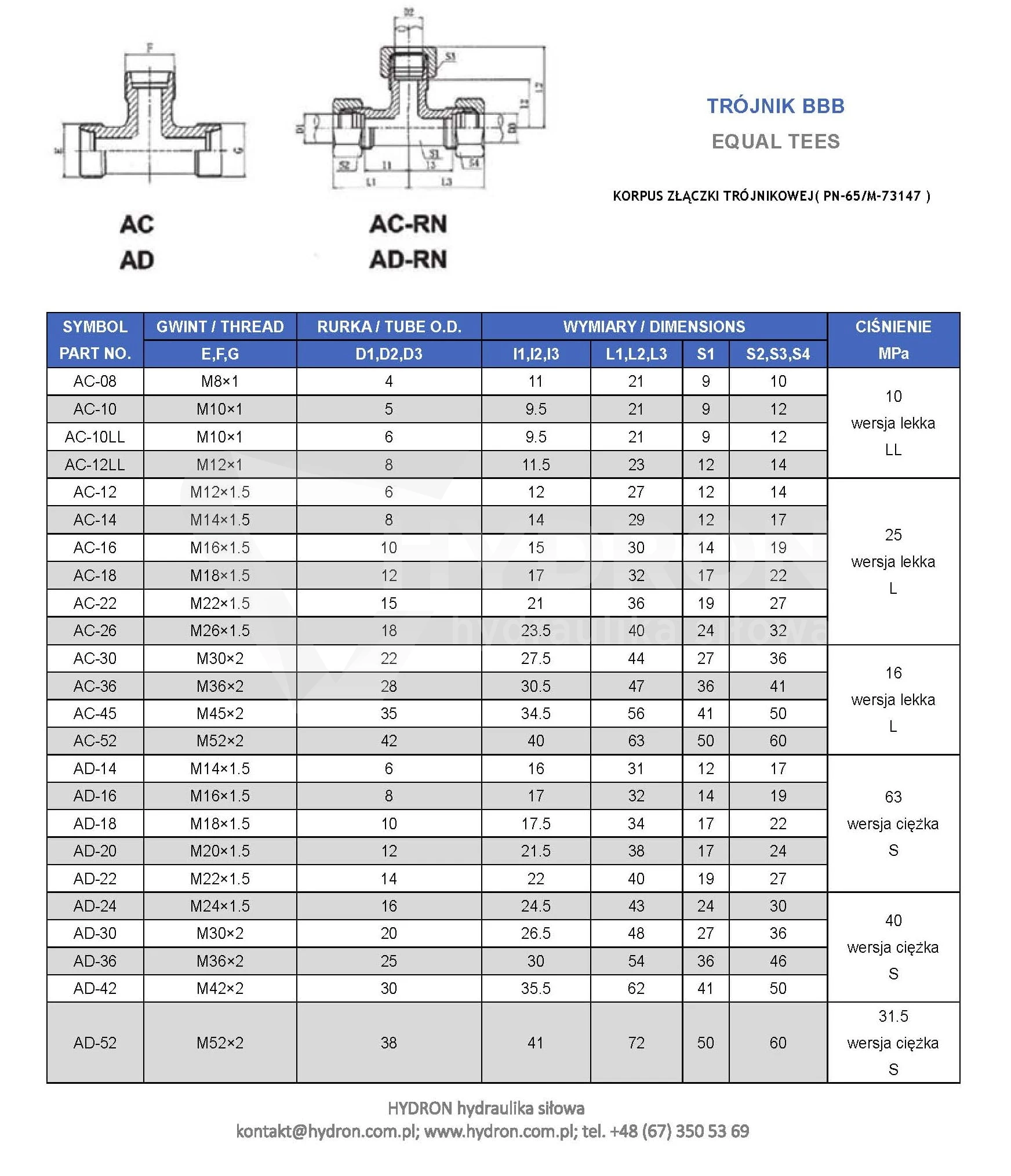

Trójnik BBB M14X1,5 8L

Złącze hydrauliczne trójnik BBB M14X1,5

Złącze hydrauliczne BBB M14x1,5 posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle. Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym. Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Pomocne dane:

Średnica gwintu M14X1,5
Gwint zewnętrzny x3
Średnica zewnętrzna [mm]: 13,6 - 13,9

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint ze wszystkich stron: zewnętrzny metryczny M14X1,5
Wersja: lekka
Ciśnienie: 315 bar
Typ cieczy: olej hydrauliczny

Materiał:

stal automatowa pokryta ocynkiem
Wykonane według Polskiej Normy : PN-65/M-73147

Istnieje możliwość zamówienia kompletów :

Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka
Wersja B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x nakrętka

W ofercie posiadamy również złączki trójnikowe z gwintami calowymi oraz JIC.

Alternatywna nomenklatura:

oznaczenie wg Ermetto : XT 8-L | T08L
oznaczenie wg Rastelli-Raccordi : TS100-8L
oznaczenie wg Cast : 103905.1oznaczenie wg Vitillo : TME08L.1
oznaczenie wg Manuli: B90098-14-14
SYMBOL : AC-14
Złączka trójnikowa
Złącze trójnikowe / Equal Cross
TN 100

Co się dzieje, gdy zastosujesz zły typ trójnika

W praktyce warsztatowej często spotyka się sytuację, gdzie ktoś montuje pierwszy lepszy trójnik. Efekt to przecieki lub różnice ciśnień między odgałęzieniami. W przypadku trójnika BBB mamy trzy gwinty zewnętrzne, co oznacza konieczność zastosowania odpowiednich elementów połączeniowych, takich jak złączki hydrauliczne. Jeśli połączenie nie jest dobrze spasowane lub gwinty nie są zgodne z normą, pojawiają się mikronieszczelności. Przy ciśnieniach roboczych rzędu kilkuset barów to już realne ryzyko awarii.

Przykład z praktyki: maszyna rolnicza i nierówna praca siłowników

W jednej z maszyn rolniczych pojawił się problem z nierównym wysuwem siłowników. Układ był sprawny, pompa działała poprawnie, ale jeden z odbiorników reagował wolniej. Powód? Źle dobrany trójnik o zbyt małym przelocie. Po wymianie na trójnik BBB M14x1.5 8L dopasowany do przepływu oraz zastosowaniu odpowiednich szybkozłączy hydraulicznych problem zniknął. Ciśnienie się wyrównało, a układ zaczął pracować stabilnie.

Co musisz dobrać razem z trójnikiem, żeby układ działał

Sam trójnik to tylko element układanki. Żeby instalacja działała poprawnie, potrzebujesz jeszcze kilku rzeczy. Przede wszystkim odpowiednich przewodów, czyli przewody hydrauliczne dopasowane do ciśnienia i średnicy. Do tego element sterujący przepływem, na przykład zawory hydrauliczne, które pozwalają kontrolować kierunek i natężenie przepływu. W wielu przypadkach warto też zabezpieczyć instalację poprzez zastosowanie osłon, takich jak osłony spiralne do węży, które chronią przewody przed uszkodzeniami mechanicznymi i wydłużają ich żywotność.
