Trójnik BBA M14x1,5 8L

Przejdź do sekcji Opinie

13,86 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza trójnik hydrauliczny
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73147 Złączki trójnikowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN421-8L
Oznaczenie wg VITILLO TME08LFE08LB.1
Oznaczenie wg CAST 604605.1
Oznaczenie wg PARKER ERMETO EVL08LOMD
Oznaczenie alternatywne CC-14

Opis

Trójnik BBA M14x1,5 8L

Trójnik hydrauliczny niesymetryczny

Trójnik BBA M14x1,5 8L to wysokiej jakości złącze hydrauliczne, przeznaczone do stosowania w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle. Jest to złączka niesymetryczna, pozwalająca na pewne i szczelne połączenie trzech przewodów hydraulicznych lub integrację z innymi złączami o tym samym systemie stożkowym. Konstrukcja lekkiej wersji ze stożkowym samo-uszczelnieniem zaciskowym zapewnia wysoką niezawodność i odporność na ciśnienie robocze do 315 bar.

Kluczowe cechy

Wykonanie z odpornej na korozję stali automatowej, pokrytej ocynkiem.
Standard DIN 2353 (PN-EN ISO 8434-1) zapewnia kompatybilność z innymi elementami układu.
Kąt stożka zaciskowego 24° gwarantuje szczelność połączenia.
Nakrętka obrotowa dla łatwego montażu i demontażu.
Gwinty metryczne M14x1,5 na wszystkich przyłączeniach.
Brak uszczelnień gumowych – dedykowany do przewodów z pierścieniami uszczelniającymi.
Zastosowanie w układach wysokiego ciśnienia – do 315 bar.

Specyfikacja techniczna

Typ złącza: trójnik hydrauliczny
Rozmiar gwintu 1: M14x1,5 (zewnętrzny)
Średnica gwintu 1: 13,6-13,9 mm (zew.), 12,2-12,6 mm (wew.)
Rozmiar gwintu 2: M14x1,5 (wewnętrzny)
Ciśnienie robocze: 315 bar
Norma wykonania: DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy: -20°C do +120°C
Zabezpieczenie: ocynk (pasywacja biała)
Materiał: stal automatowa
Oznaczenie wg RASTELLI RACCORDI: TN421-8L
Oznaczenie wg VITILLO: TME08LFE08LB.1
Oznaczenie alternatywne: CC 14
Oznaczenie wg CAST: 604605.1
oznaczenie wg Parker: EVL08LOMD
Oznaczenie alternatywne: XEL 8-L

Ważne informacje

Trójnik stosowany w układach hydraulicznych wysokiego ciśnienia.
Przeznaczony do połączenia trzech przewodów hydraulicznych.

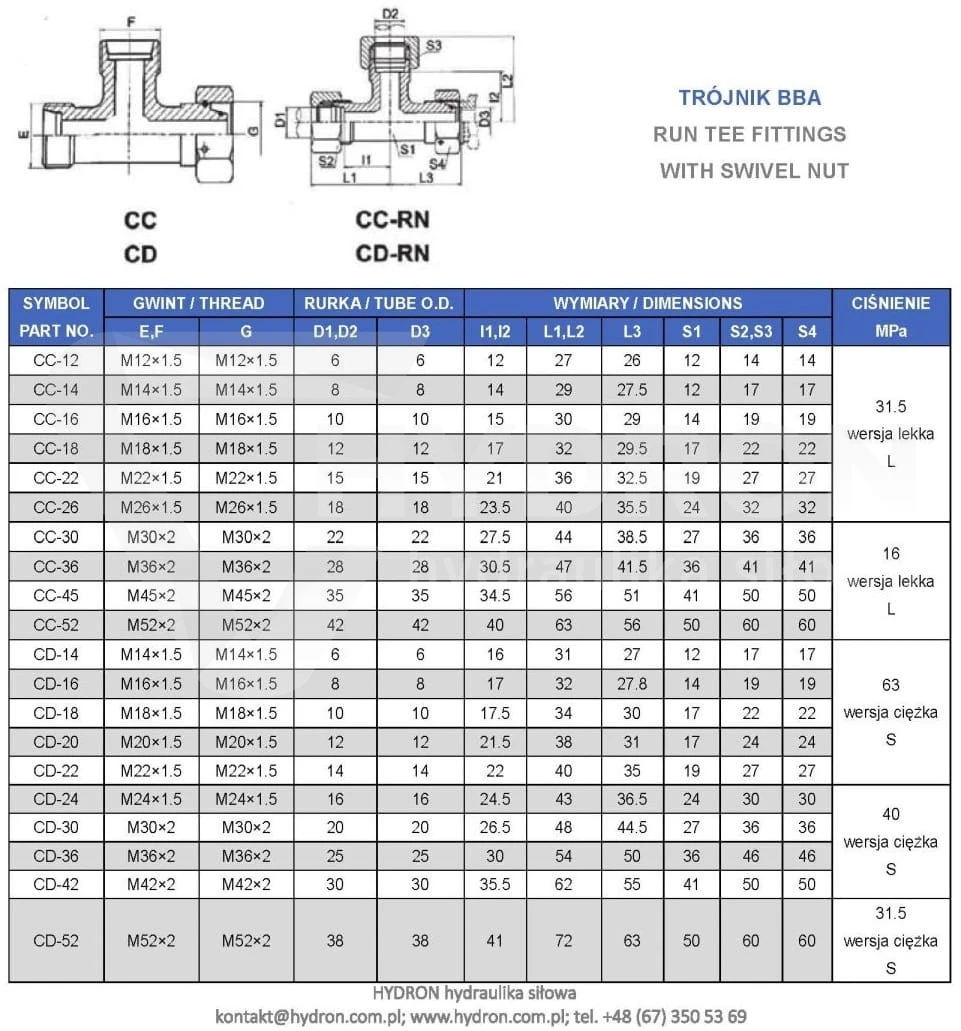

Posiada niesymetryczną budowę. Złączka BBA to złączka z nakrętką oraz dwoma gwintami zewnętrznymi (A = nakrętka obrotowa z gwintem wewnętrznym, B = gwint zewnętrzny).
Brak uszczelek – nie nadaje się do wkręcenia w korpusy pomp, siłowników czy rozdzielaczy.

⚠ Uwaga: Zdjęcie poglądowe – produkt może się różnić wizualnie w zależności od procesu technologicznego.

Trójnik hydrauliczny BBA M14x1,5 8L 315 bar

Trójnik BBA M14x1,5 8L to niesymetryczna złączka hydrauliczna przeznaczona do łączenia trzech odcinków instalacji w metrycznym systemie DIN 2353. Dwa ramiona posiadają gwinty zewnętrzne M14x1,5, natomiast trzecie przyłącze wykonano z nakrętką obrotową M14x1,5, co ułatwia montaż w miejscach o ograniczonej przestrzeni.

Oznaczenie 8L informuje, że element współpracuje z rurą o średnicy zewnętrznej 8 mm i należy do lekkiej serii L. Uszczelnienie realizowane jest na geometrii stożka 24°, a maksymalne ciśnienie robocze tego wariantu wynosi 315 bar.

Parametry techniczne trójnika BBA M14x1,5 8L

typ produktu: trójnik hydrauliczny BBA,
konstrukcja: niesymetryczna,
gwint 1: M14x1,5 zewnętrzny,
gwint 2: M14x1,5 zewnętrzny,
gwint 3: M14x1,5 wewnętrzny w nakrętce obrotowej,
rozmiar systemowy: 8L,
średnica zewnętrzna rury: 8 mm,
seria: lekka L,
kąt stożka: 24°,
ciśnienie robocze: 315 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73147,
oznaczenie Parker Ermeto: EVL08LOMD,
oznaczenie alternatywne Parker: XEL 8-L,
oznaczenie Rastelli Raccordi: TN421-8L,
oznaczenie Vitillo: TME08LFE08LB.1,
oznaczenie CAST: 604605.1,
oznaczenie alternatywne: CC-14,
kod produktu HYDRON: BBA M14/M14 CC-14,
EAN: 5905009117191.

Co oznacza BBA?

Oznaczenie BBA opisuje układ zakończeń trójnika. W tym wariancie dwa przyłącza wykonane są jako gwinty zewnętrzne, natomiast jedno jako nakrętka obrotowa z gwintem wewnętrznym.

Taka konstrukcja sprawdza się tam, gdzie wymagane jest rozdzielenie przepływu i jednocześnie wygodniejszy montaż jednego z ramion bez obracania całym przewodem lub sąsiednim elementem instalacji.

8L oznacza rurę 8 mm w lekkiej serii

Symbol 8L należy odczytywać jako połączenie przeznaczone do rury o średnicy zewnętrznej 8 mm w lekkiej serii L.

8 = średnica zewnętrzna rury 8 mm,
L = lekka seria DIN 2353.

To ważne, ponieważ sam gwint M14x1,5 nie wystarcza do prawidłowego doboru elementu. Ten sam gwint może występować także w innym układzie wymiarowym, dlatego należy zawsze sprawdzać oznaczenie serii i średnicę rury.

Gwint M14x1,5 i stożek 24°

Dla tego wariantu zastosowano gwint metryczny M14x1,5. Pomiar średnicy zewnętrznego gwintu suwmiarką daje zwykle około 13,6-13,9 mm, natomiast wewnętrznego około 12,2-12,6 mm.

Szczelność połączenia nie jest uzyskiwana na samym gwincie, lecz na powierzchniach współpracujących w systemie stożka 24°. Gwint odpowiada przede wszystkim za docisk elementów połączenia.

315 bar ciśnienia roboczego

Trójnik BBA M14x1,5 8L jest przeznaczony do pracy przy ciśnieniu do 315 bar. Wartość ta dotyczy konkretnego wariantu 8L.

Przy projektowaniu lub naprawie instalacji należy pamiętać, że dopuszczalne ciśnienie całego układu wyznacza komponent o najniższym parametrze znamionowym.

Oznaczenia katalogowe i odpowiedniki

Producent / system	Oznaczenie
Parker Ermeto	EVL08LOMD / XEL 8-L
Rastelli Raccordi	TN421-8L
Vitillo	TME08LFE08LB.1
CAST	604605.1
Oznaczenie alternatywne	CC-14

Przy zamianie elementu po kodzie katalogowym należy dodatkowo porównać typ BBA, gwint M14x1,5, serię 8L, średnicę rury 8 mm i wymagane ciśnienie pracy.

Gdzie stosuje się trójnik BBA 8L?

układy hydrauliki siłowej,
maszyny rolnicze i sadownicze,
maszyny budowlane i leśne,
agregaty hydrauliczne,
instalacje przemysłowe,
rozdzielenie przepływu na dwa kierunki,
łączenie trzech odcinków instalacji rurowej.

BBA a BBB - czym się różnią?

Trójnik BBA ma dwa gwinty zewnętrzne i jedno przyłącze z nakrętką obrotową. W trójniku BBB wszystkie trzy ramiona mają wykonanie z gwintem zewnętrznym.

Dlatego wariantu BBA nie należy zastępować BBB wyłącznie na podstawie zgodności rozmiaru M14x1,5. Sposób montażu jednego z ramion jest inny.

Nie do dowolnego portu korpusowego

Trójnik BBA jest elementem systemu DIN 2353 i nie powinien być automatycznie wkręcany bezpośrednio do dowolnego korpusu pompy, siłownika czy rozdzielacza.

Przed takim zastosowaniem należy zweryfikować typ portu, geometrię uszczelnienia oraz wymagany sposób połączenia.
