Trójnik BBB M18X1,5 12L

Przejdź do sekcji Opinie

12,03 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza trójnik hydrauliczny
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73147 Złączki trójnikowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS100-12L
Oznaczenie wg VITILLO TME12L.1
Oznaczenie wg CAST 103907.1
Oznaczenie wg PARKER ERMETO XT 12-L | T12L
Oznaczenie wg MANULI B90098-18-18
Oznaczenie alternatywne AC-18

Opis

Trójnik hydrauliczny BBB M18x1,5 12L 315 bar

Trójnik BBB M18x1,5 12L to metryczna złączka hydrauliczna przeznaczona do połączenia trzech odcinków instalacji w systemie DIN 2353. Wszystkie trzy ramiona wykonano jako przyłącza z gwintem zewnętrznym M18x1,5 i gniazdem stożkowym 24°.

Oznaczenie 12L oznacza współpracę z rurą o średnicy zewnętrznej 12 mm w lekkiej serii L. Maksymalne ciśnienie robocze tego wariantu wynosi 315 bar, dlatego trójnik sprawdza się w wielu układach hydrauliki siłowej w maszynach rolniczych, budowlanych, przemysłowych i leśnych.

Parametry techniczne trójnika BBB M18x1,5 12L

typ produktu: trójnik hydrauliczny BBB,
konstrukcja: trzy przyłącza z gwintem zewnętrznym,
gwint 1: M18x1,5 zewnętrzny,
gwint 2: M18x1,5 zewnętrzny,
gwint 3: M18x1,5 zewnętrzny,
rozmiar systemowy: 12L,
średnica zewnętrzna rury: 12 mm,
seria: lekka L,
kąt stożka: 24°,
ciśnienie robocze: 315 bar,
temperatura pracy: od -20°C do +120°C,
medium: olej hydrauliczny,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73147,
oznaczenie Parker Ermeto: XT 12-L / T12L,
oznaczenie Rastelli Raccordi: TS100-12L,
oznaczenie Vitillo: TME12L.1,
oznaczenie CAST: 103907.1,
oznaczenie MANULI: B90098-18-18,
oznaczenie alternatywne: AC-18,
kod produktu: PN-147 M18/M18 AC-18,
EAN: 5905009116651.

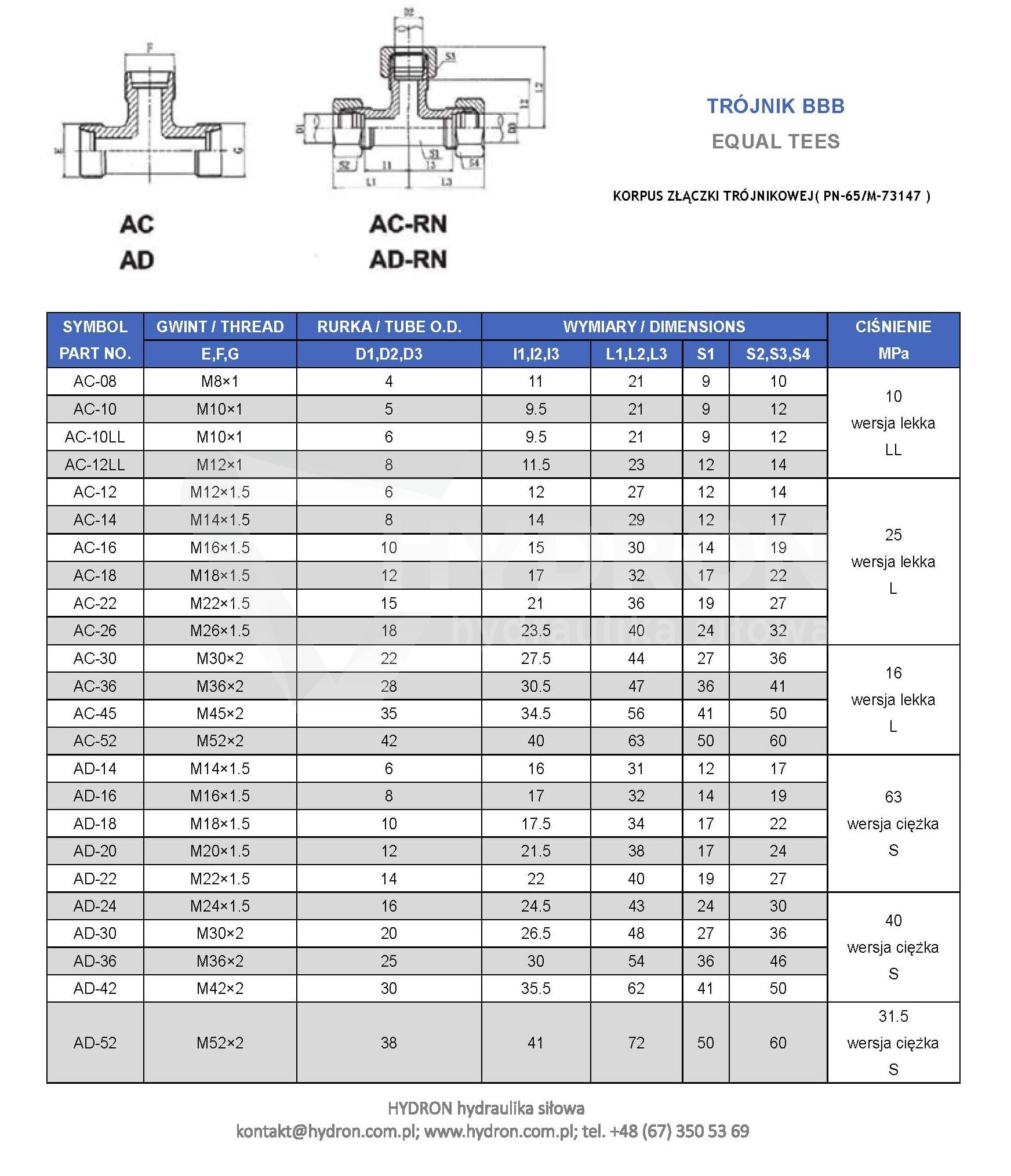

Co oznacza symbol BBB?

BBB oznacza trójnik, w którym wszystkie trzy ramiona zakończone są gwintem zewnętrznym. W tym przypadku każde przyłącze ma wymiar M18x1,5 i współpracuje z elementami systemu 12L.

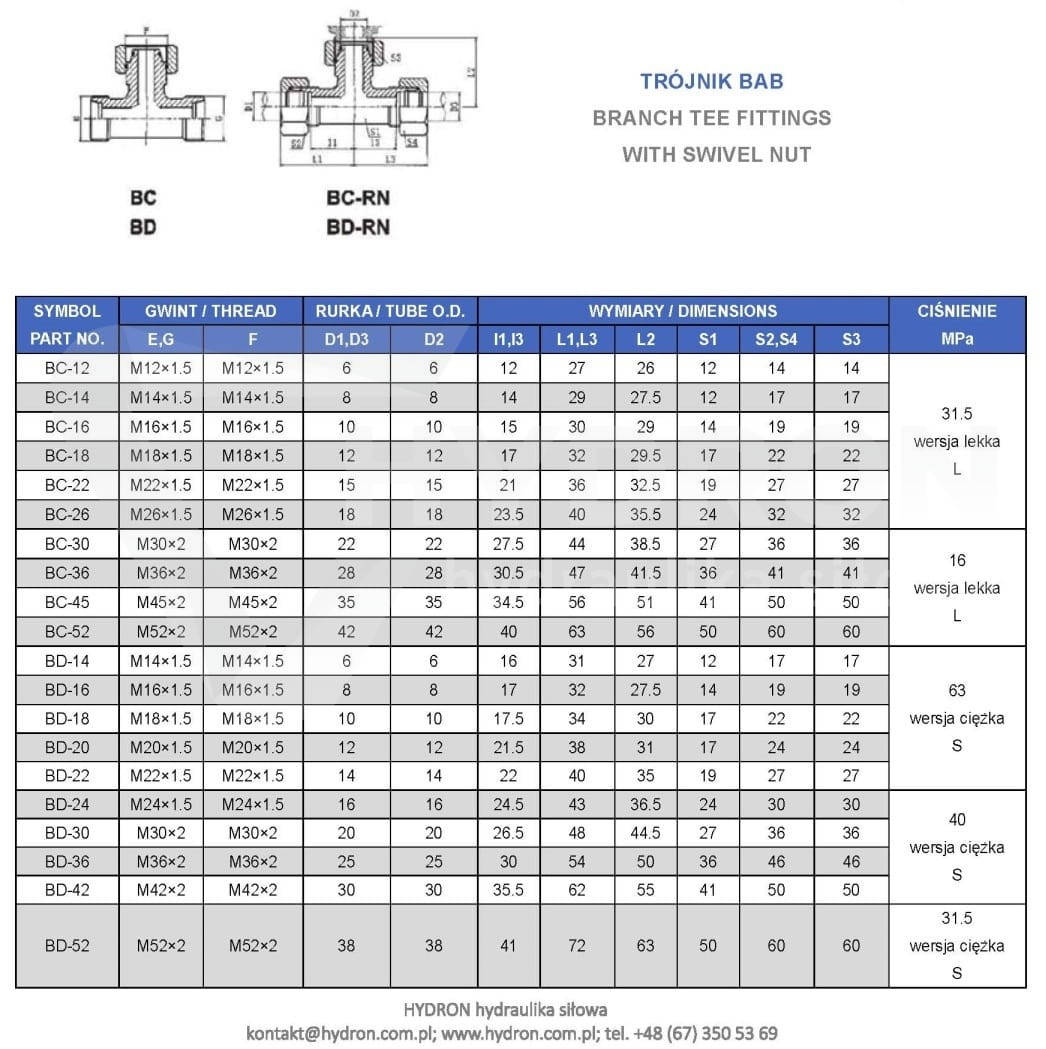

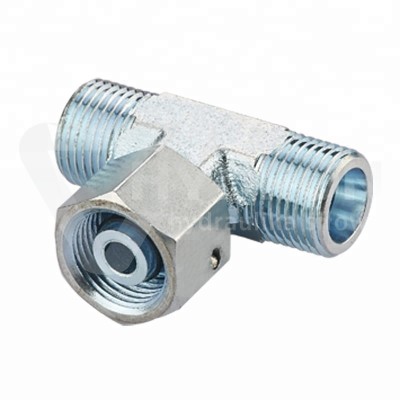

Takie wykonanie różni się od trójników BBA lub BAB, gdzie jedno z ramion może posiadać nakrętkę obrotową. Przy doborze należy więc sprawdzić nie tylko gwint, ale także sposób zakończenia wszystkich trzech przyłączy.

12L oznacza rurę 12 mm w lekkiej serii

Oznaczenie 12L zawiera dwie istotne informacje:

12 = średnica zewnętrzna rury 12 mm,
L = lekka seria połączeń DIN 2353.

Dla rozmiaru 12L zastosowany jest gwint M18x1,5. Nie oznacza to jednak, że każdy element M18x1,5 będzie pasował do tego systemu.

M18x1,5 12L a M18x1,5 10S

To jedna z najczęstszych pułapek przy doborze złączek DIN 2353. Gwint M18x1,5 występuje zarówno w lekkiej serii 12L, jak i w ciężkiej serii 10S.

Wariant	Rura	Seria	Ciśnienie
M18x1,5 12L	12 mm	lekka L	315 bar
M18x1,5 10S	10 mm	ciężka S	630 bar

Zgodność samego gwintu M18x1,5 nie oznacza zgodności całego połączenia. Trzeba sprawdzić średnicę rury i serię.

Stożek 24° i system DIN 2353

Trójnik współpracuje z elementami wykonanymi w systemie stożka 24°. Gwint odpowiada za docisk, natomiast szczelność uzyskiwana jest poprzez właściwe dopasowanie powierzchni połączenia.

Nie należy traktować gwintu M18x1,5 jako typowego gwintu uszczelniającego. Złączka nie jest przeznaczona do przypadkowego wkręcania bezpośrednio w port pompy, siłownika czy rozdzielacza.

Jak rozpoznać gwint M18x1,5?

średnica zewnętrzna gwintu: około 17,6-17,9 mm,
średnica wewnętrzna współpracującego gwintu: około 16,2-16,6 mm,
skok gwintu: 1,5 mm.

Po potwierdzeniu wymiaru M18x1,5 należy sprawdzić, czy połączenie rzeczywiście należy do serii 12L.

315 bar ciśnienia roboczego

Maksymalne ciśnienie robocze dla tego wariantu wynosi 315 bar. Parametr ten odpowiada lekkiej serii L w rozmiarze 12 mm.

W kompletnym układzie należy uwzględnić również dopuszczalne ciśnienie rur, przewodów, nakrętek, pierścieni zacinających oraz pozostałych złączek.

Oznaczenia katalogowe i odpowiedniki

Producent / system	Oznaczenie
Parker Ermeto	XT 12-L / T12L
Rastelli Raccordi	TS100-12L
Vitillo	TME12L.1
CAST	103907.1
MANULI	B90098-18-18
Oznaczenie alternatywne	AC-18

Czy produkt jest kompletny?

Ten produkt jest oferowany jako korpus trójnika. Karta HYDRON wskazuje możliwość zamówienia kompletnej wersji z dodatkowymi elementami montażowymi.

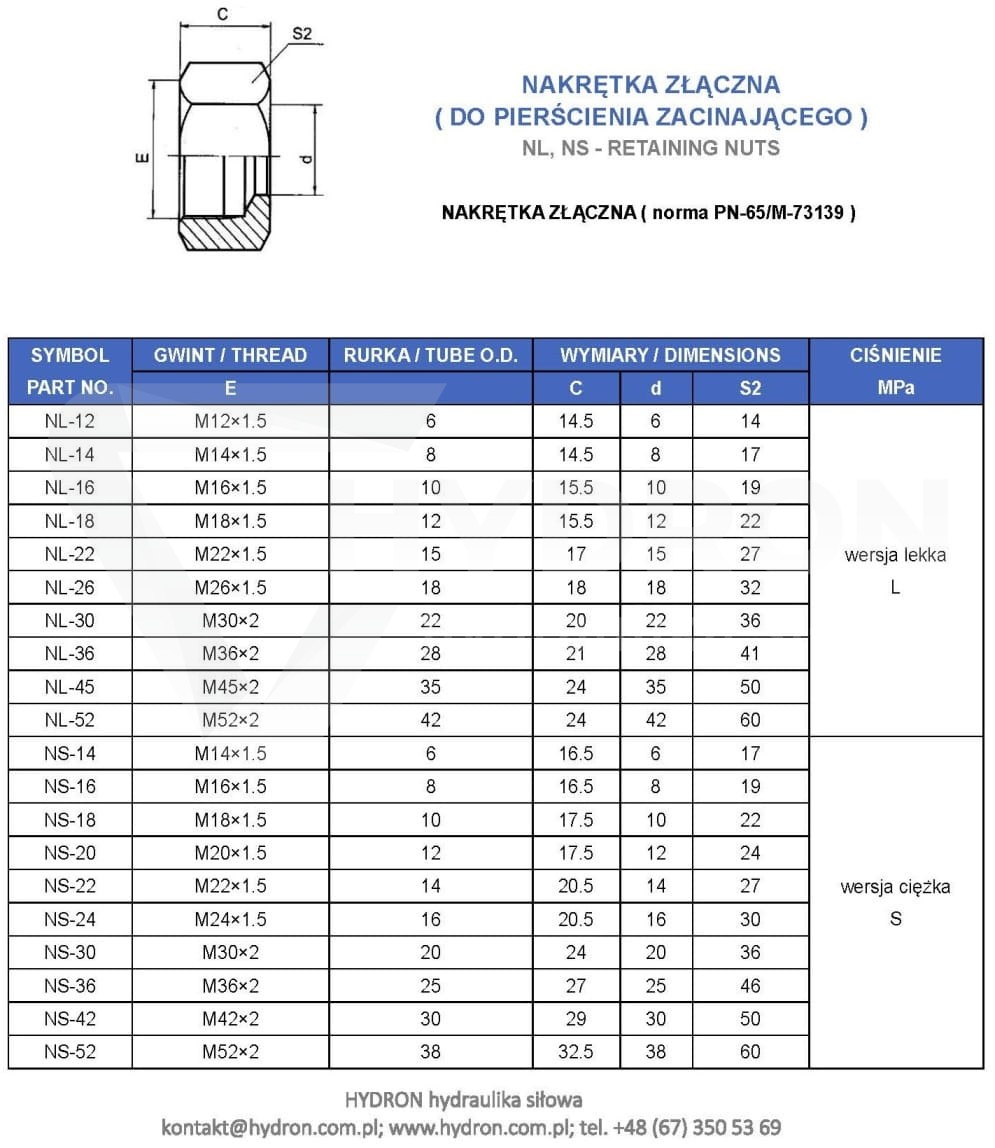

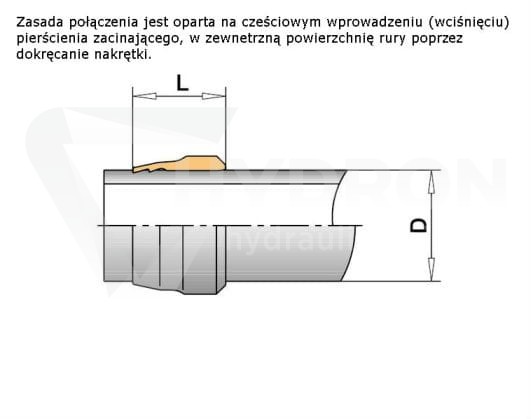

W zależności od konfiguracji można zastosować komplet z trzema pierścieniami zacinającymi i trzema nakrętkami albo wariant z trzema końcówkami kulistymi i nakrętkami.

Gdzie stosuje się trójnik BBB M18x1,5 12L?

układy hydrauliki siłowej,
maszyny rolnicze i sadownicze,
maszyny leśne,
maszyny budowlane,
agregaty hydrauliczne,
instalacje przemysłowe,
rozgałęzianie przewodów rurowych 12 mm.

Najczęstsze błędy przy doborze

pomylenie 12L z 10S ze względu na ten sam gwint M18x1,5,
dobór trójnika BBA lub BAB zamiast BBB,
nieuwzględnienie średnicy rury 12 mm,
zastosowanie pierścieni lub nakrętek z ciężkiej serii S,
założenie, że złączkę można wkręcić do dowolnego portu M18x1,5,
dobór odpowiednika tylko na podstawie wyglądu.

Jak sprawdzić zgodność przed zakupem?

potwierdź typ BBB, czyli trzy gwinty zewnętrzne,
sprawdź gwint M18x1,5,
potwierdź lekką serię L,
sprawdź średnicę zewnętrzną rury 12 mm,
zweryfikuj stożek 24°,
sprawdź wymagane ciśnienie do 315 bar,
przy zamianie porównaj oznaczenia XT 12-L, T12L, TS100-12L, TME12L.1, 103907.1 lub AC-18.

Złączki DIN 2353 w HYDRON

Do kompletowania instalacji sprawdź również pozostałe złączki hydrauliczne HYDRON, w tym trójniki, kolanka, złączki proste, nakrętki i pierścienie do systemów metrycznych DIN 2353.
