Przyłączka kolankowa 90° M18X1,5/M18X1,5 12L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 21,08 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M18x1,5
  • Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
  • Rozmiar gwintu 2 M22X1,5
  • Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73142 Przyłączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO LME15LMOMR18.1
  • Oznaczenie wg CAST 106208.1
  • Oznaczenie wg MANULI B90174-22-18
  • Oznaczenie alternatywne 1CH9-22-18OG

Opis

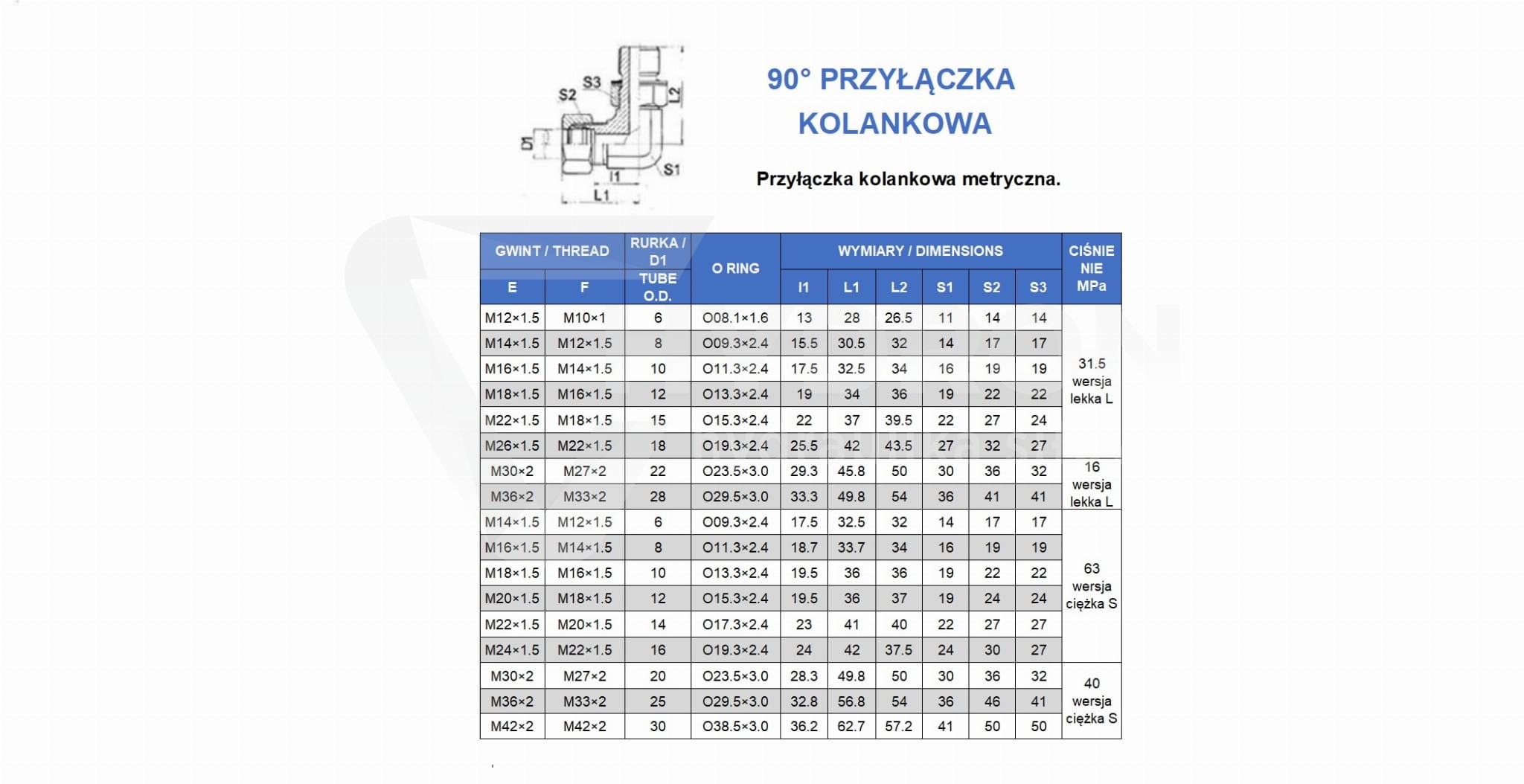

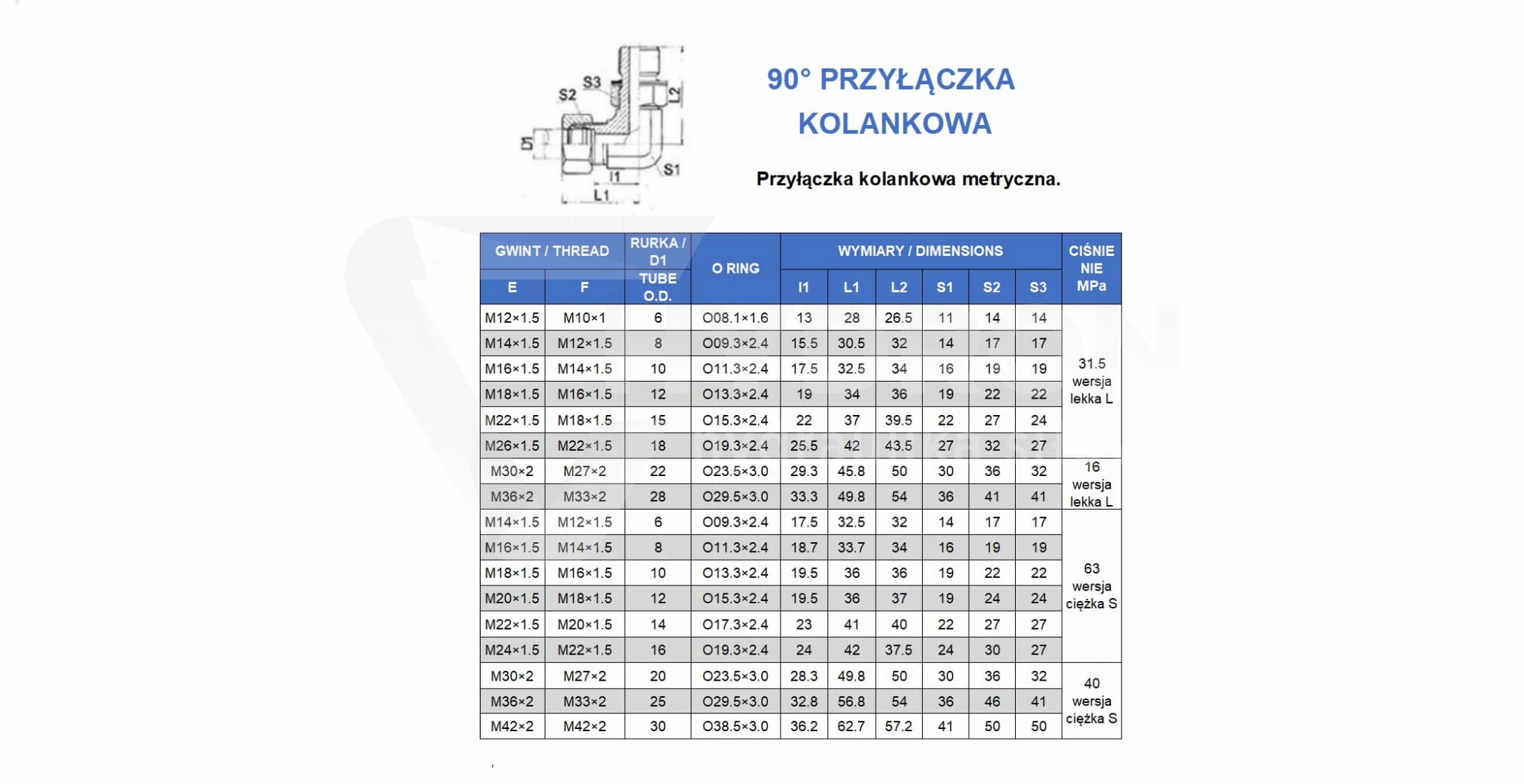

Przyłączka kolankowa 90° M18x1,5/M18X1,5 12L

Przyłączka kolankowa 90° M18x1,5/M18X1,5 12L to wysokociśnieniowa złączka hydrauliczna nastawna z dwoma gwintami zewnętrznymi M18x1,5. Umożliwia wykonanie połączenia pod kątem prostym pomiędzy korpusem urządzenia hydraulicznego a odpowiednio dobranym zakończeniem przewodu metrycznego 12L. Wyposażona jest w przeciwnakrętkę oraz uszczelnienie płaskie z O-ringiem i podkładką.

Konstrukcja nastawna pozwala ustawić wyjście przyłączki w wymaganym kierunku podczas montażu. Gwint od strony korpusu przeznaczony jest do połączenia z odpowiednim gniazdem siłownika, bloku hydraulicznego, pompy lub rozdzielacza. Przyłączkę wykonano ze stali automatowej pokrytej ocynkiem. Na specjalne zamówienie możliwa jest produkcja wersji ze stali nierdzewnej 1.4571.

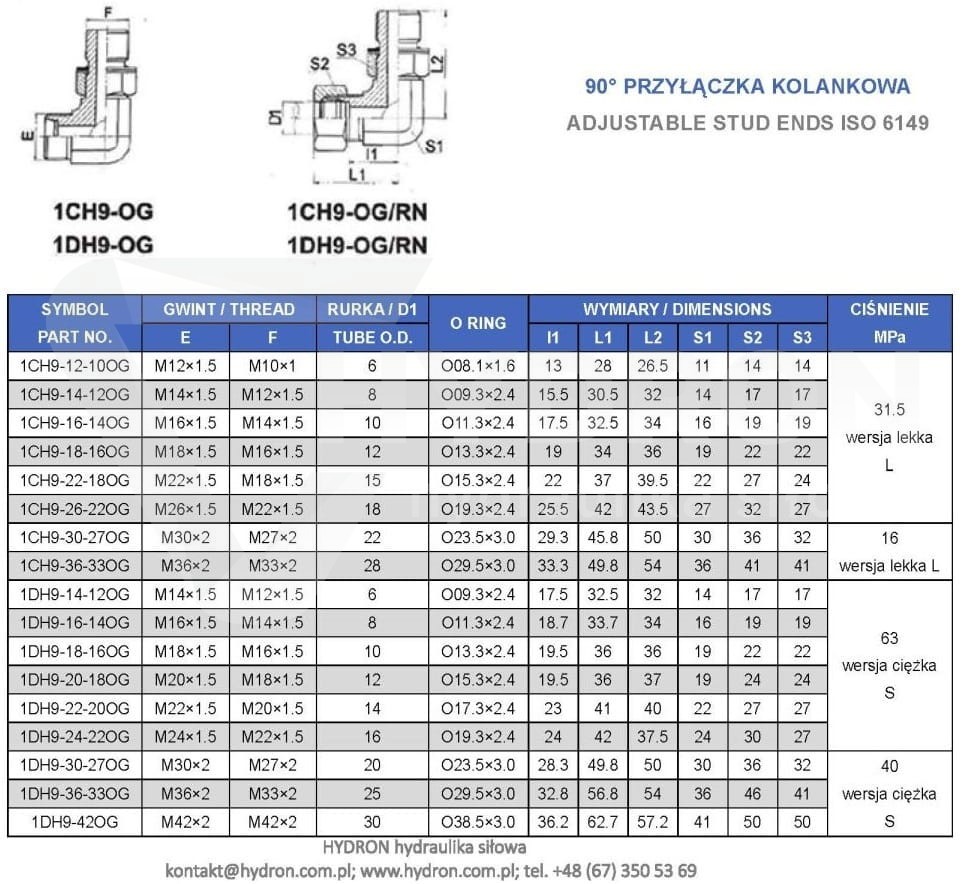

Parametry techniczne przyłączki kolankowej M18x1,5 12L

Parametr Wartość
Rodzaj produktuPrzyłączka hydrauliczna kolankowa nastawna
Kąt przyłączki90°
Gwint od strony korpusuM18x1,5, zewnętrzny
Średnica zewnętrzna gwintu do korpusu17,6–17,9 mm, pomiar suwmiarką
Skok gwintu do korpusu1,5 mm
Gwint od strony przewoduM18x1,5, zewnętrzny
Średnica zewnętrzna gwintu od strony przewodu17,6–17,9 mm, pomiar suwmiarką
Skok gwintu od strony przewodu1,5 mm
Oznaczenie przyłącza przewodu12L
Uszczelnienie od strony korpusuPłaskie, O-ring z podkładką
Element ustalającyPrzeciwnakrętka
MateriałStal automatowa
Powłoka ochronnaOcynk
Wersja na zamówienieStal nierdzewna 1.4571
Rodzaj wykonaniaWysokociśnieniowe
Oznaczenie ManuliB90174-22-18
Oznaczenie VitilloLME15LMOMR18.1
Oznaczenie CAST106208.1
Oznaczenie alternatywne1CH9-22-18OG
Dodatkowe oznaczenieXWEE 10 LM 18x1,5 OR CF (18x1,5)

Przyłączka nastawna 90° z przeciwnakrętką i O-ringiem

Przyłączka kolankowa wyposażona jest w przeciwnakrętkę umożliwiającą ustalenie jej położenia po skierowaniu wyjścia hydraulicznego w odpowiednim kierunku. Dzięki konstrukcji nastawnej możliwe jest dopasowanie ustawienia kolanka do przebiegu przewodu w instalacji.

Od strony korpusu zastosowano gwint zewnętrzny M18x1,5 oraz uszczelnienie płaskie z O-ringiem i podkładką. Takie wykonanie jest przeznaczone do montażu w kompatybilnym gnieździe gwintowanym urządzenia hydraulicznego.

Gwint M18x1,5 od strony przewodu metrycznego 12L

Drugie przyłącze posiada gwint zewnętrzny M18x1,5 oznaczony jako 12L. Jest przeznaczone do połączenia z odpowiednio dobranym zakończeniem przewodu hydraulicznego z gwintem metrycznym.

Oba gwinty przyłączki mają jednakowy wymiar nominalny i skok, lecz pełnią różne funkcje. Strona korpusu posiada przeciwnakrętkę oraz uszczelnienie O-ringowe z podkładką, natomiast strona 12L służy do podłączenia przewodu. Przy doborze współpracujących elementów należy sprawdzić również zgodność ich konstrukcji uszczelniającej.

Jak rozpoznać gwint M18x1,5 suwmiarką?

Gwint M18x1,5 ma średnicę nominalną 18 mm oraz skok 1,5 mm. Dla obu gwintów zewnętrznych przyłączki podano zakres średnicy mierzonej suwmiarką od 17,6 do 17,9 mm. Parametry te pomagają w identyfikacji elementu podczas wymiany przyłączki w istniejącym układzie hydraulicznym.

Przed zakupem można skorzystać z tabeli doboru gwintów hydraulicznych dostępnej w materiałach technicznych HYDRON. Podczas identyfikacji należy uwzględnić średnicę, skok gwintu, oznaczenie 12L oraz sposób uszczelnienia połączenia.

Zastosowanie przyłączki kolankowej M18x1,5/M18x1,5 12L

Przyłączka nastawna 90° jest przeznaczona do wykonywania połączeń kątowych pomiędzy korpusem urządzenia hydraulicznego a przewodem metrycznym. Umożliwia skierowanie wyjścia hydraulicznego pod kątem prostym względem osi przyłącza montażowego.

  • Siłowniki hydrauliczne: podłączenie przewodu do odpowiednio przygotowanego gniazda w korpusie siłownika.
  • Bloki hydrauliczne: wykonywanie połączeń kątowych z kompatybilnymi przyłączami gwintowanymi.
  • Pompy hydrauliczne: montaż przyłączki w odpowiednim przyłączu pompy.
  • Rozdzielacze hydrauliczne: skierowanie przewodu pod kątem 90° względem przyłącza rozdzielacza.
  • Instalacje wysokociśnieniowe: wykonywanie połączeń z odpowiednio dobranymi elementami hydraulicznymi.

Stal automatowa ocynkowana i wersja nierdzewna 1.4571

Przyłączka została wykonana ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie antykorozyjne powierzchni stalowej.

Na specjalne zamówienie możliwa jest produkcja wersji ze stali nierdzewnej 1.4571. Wariant nierdzewny jest odrębnym wykonaniem materiałowym wymagającym indywidualnego zamówienia.

Oznaczenia katalogowe Manuli, Vitillo i CAST

Dla przyłączki kolankowej M18x1,5/M18x1,5 12L podano następujące oznaczenia katalogowe:

  • Manuli: B90174-22-18
  • Vitillo: LME15LMOMR18.1
  • CAST: 106208.1
  • Oznaczenie alternatywne: 1CH9-22-18OG
  • Dodatkowe oznaczenie: XWEE 10 LM 18x1,5 OR CF (18x1,5)

Symbole katalogowe mogą być pomocne podczas identyfikacji elementu oraz wyszukiwania odpowiedniej przyłączki do istniejącej instalacji. Przy doborze zamiennika należy zweryfikować zgodność wymiarów i konstrukcji połączeń.

FAQ – przyłączka kolankowa 90° M18x1,5/M18x1,5 12L

Jakie gwinty posiada przyłączka kolankowa 12L?

Przyłączka posiada dwa gwinty zewnętrzne M18x1,5. Jeden służy do montażu w korpusie urządzenia, a drugi do podłączenia przewodu metrycznego 12L.

Jakie uszczelnienie zastosowano od strony korpusu?

Od strony korpusu zastosowano uszczelnienie płaskie z O-ringiem i podkładką oraz przeciwnakrętkę.

Jak zmierzyć gwint M18x1,5 suwmiarką?

Podany zakres średnicy zewnętrznej gwintu M18x1,5 wynosi 17,6–17,9 mm, a skok gwintu 1,5 mm.

Do czego służy przeciwnakrętka w przyłączce nastawnej?

Przeciwnakrętka umożliwia ustalenie położenia kolanka po skierowaniu wyjścia hydraulicznego w wymaganym kierunku.

Czy przyłączkę można zamówić w wersji nierdzewnej?

Tak. Na specjalne zamówienie istnieje możliwość produkcji przyłączki ze stali nierdzewnej 1.4571.

Jakie oznaczenia katalogowe posiada przyłączka?

Podano oznaczenia Manuli B90174-22-18, Vitillo LME15LMOMR18.1, CAST 106208.1 oraz oznaczenie alternatywne 1CH9-22-18OG.

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w technologii produkcji dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
