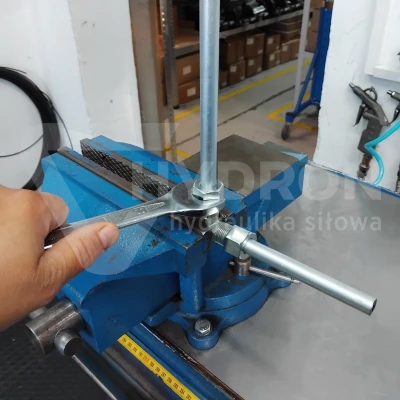

Kolanko BB 90° M18X1,5 12L

Przejdź do sekcji Opinie

7,24 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)

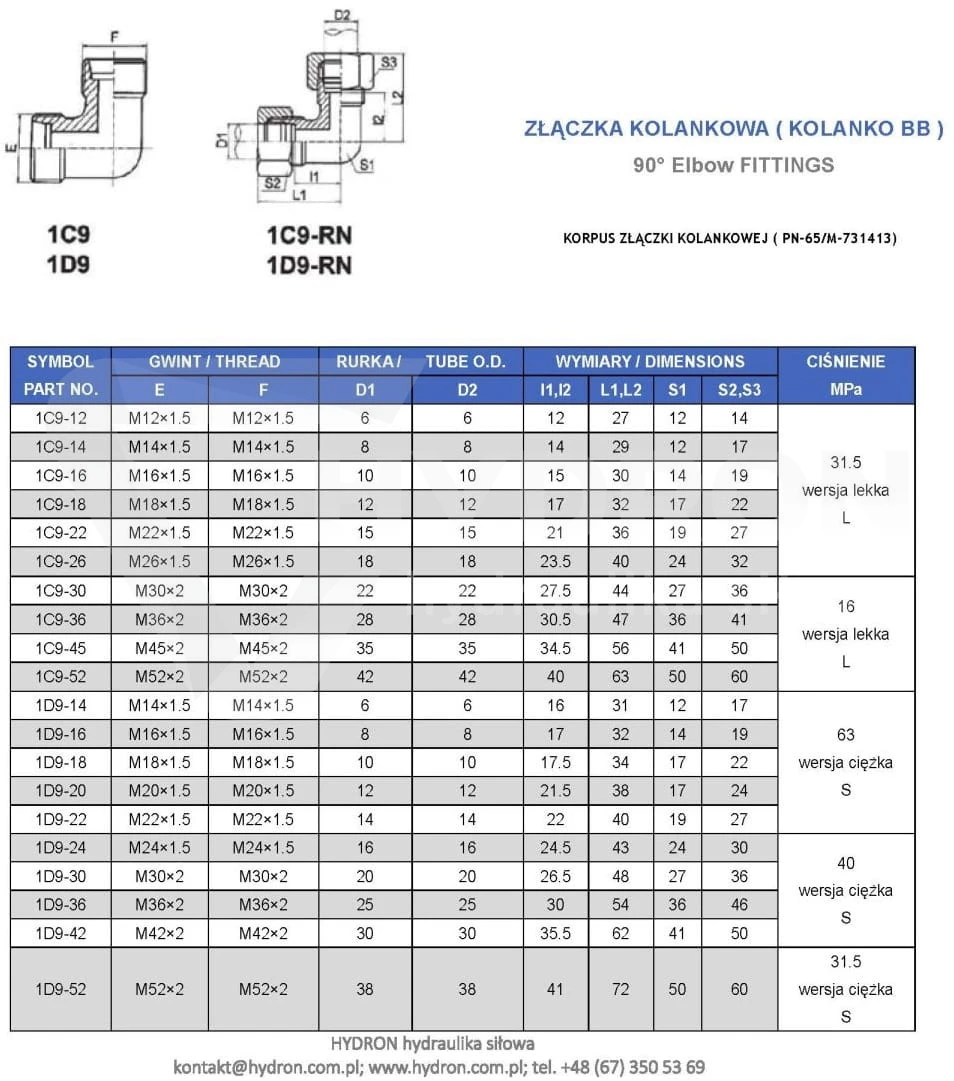

Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN99-12L
Oznaczenie wg VITILLO LME12L.1
Oznaczenie wg CAST 103807.1
Oznaczenie wg PARKER ERMETO XW 12-L | W12L
Oznaczenie alternatywne 1C9-18

Opis

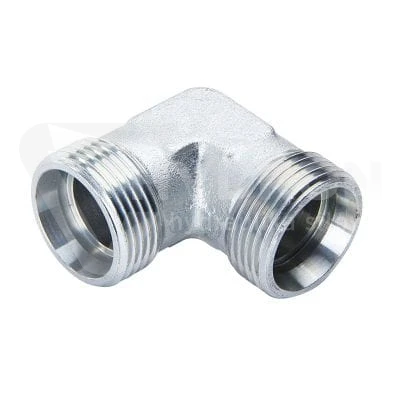

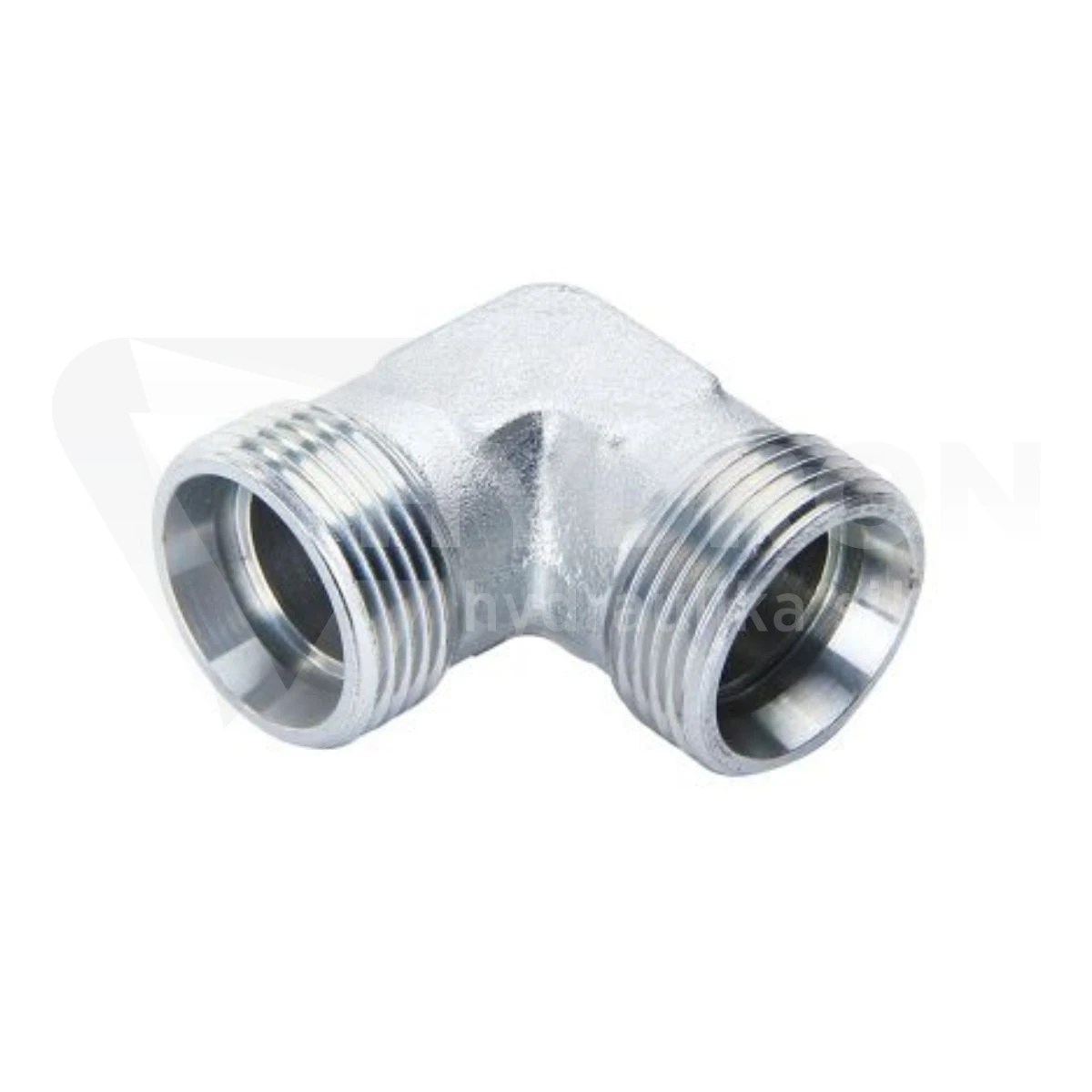

Kolanko BB 90° M18x1,5 12L 315 bar

Kolanko BB 90° M18x1,5 12L to metryczna złączka hydrauliczna przeznaczona do zmiany kierunku instalacji o 90°. Po obu stronach posiada gwint zewnętrzny M18x1,5, a oznaczenie 12L odpowiada rurze o średnicy zewnętrznej 12 mm w lekkiej serii L.

Korpus wykonano ze stali automatowej i zabezpieczono ocynkiem z białą pasywacją. Konstrukcja jest wykonana jako monoblok, bez elementów lutowanych, co zapewnia zwartą i trwałą budowę do zastosowań w hydraulice siłowej.

Parametry techniczne

typ produktu: kolanko hydrauliczne BB,
kąt: 90°,
konstrukcja: dwa gwinty zewnętrzne,
gwint 1: M18x1,5,
gwint 2: M18x1,5,
rozmiar systemowy: 12L,
średnica zewnętrzna rury: 12 mm,
seria: lekka L,
skok gwintu: 1,5 mm,
praktyczny pomiar gwintu zewnętrznego M18x1,5: około 17,6-17,9 mm,
praktyczny pomiar gwintu wewnętrznego M18x1,5: około 16,2-16,6 mm,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
kąt stożka połączenia: 24°,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73143,
wykonanie: monoblok, bez lutowania.

M18x1,5 12L - co oznacza ten zapis?

Oznaczenie 12L określa konfigurację połączenia rurowego:

12 - rura o średnicy zewnętrznej 12 mm,
L - lekka seria połączeń rurowych.

W tym wariancie stosowany jest gwint M18x1,5 oraz system połączenia ze stożkiem 24°.

M18x1,5 12L a M18x1,5 10S

To najważniejsza różnica przy doborze tego kolanka. Ten sam gwint M18x1,5 występuje w dwóch popularnych konfiguracjach:

M18x1,5 12L - rura 12 mm, seria lekka L,
M18x1,5 10S - rura 10 mm, seria ciężka S.

Sam gwint jest taki sam, ale średnica rury i seria połączenia są inne. Produkt z tej karty jest dokładnie wariantem 12L.

315 bar ciśnienia pracy

Kolanko posiada deklarowane ciśnienie pracy 315 bar, dzięki czemu może być stosowane w typowych instalacjach hydrauliki siłowej pracujących przy wysokim ciśnieniu.

Przy projektowaniu układu zawsze należy jednak uwzględnić parametry wszystkich elementów instalacji. Maksymalne dopuszczalne ciśnienie całego układu wyznacza komponent o najniższej wartości znamionowej.

Zakres temperatur od -20°C do +120°C

Produkt jest przeznaczony do pracy w temperaturze od -20°C do +120°C.

Zakres ten należy rozpatrywać razem z dopuszczalną temperaturą medium, rur, przewodów i pozostałych elementów instalacji.

Co oznacza BB?

Symbol BB oznacza konstrukcję z dwoma gwintami zewnętrznymi.

AA - dwie ruchome nakrętki,
AB - jedna nakrętka i jeden gwint zewnętrzny,
BB - dwa gwinty zewnętrzne.

Kolanko BB pełni więc funkcję łącznika pomiędzy dwoma odpowiednio przygotowanymi elementami instalacji rurowej.

Monoblok bez lutowania

Korpus wykonano jako jednolity element, bez łączenia poszczególnych części metodą lutowania.

Taka konstrukcja zapewnia zwartą budowę i ogranicza liczbę połączeń technologicznych w samym korpusie kolanka.

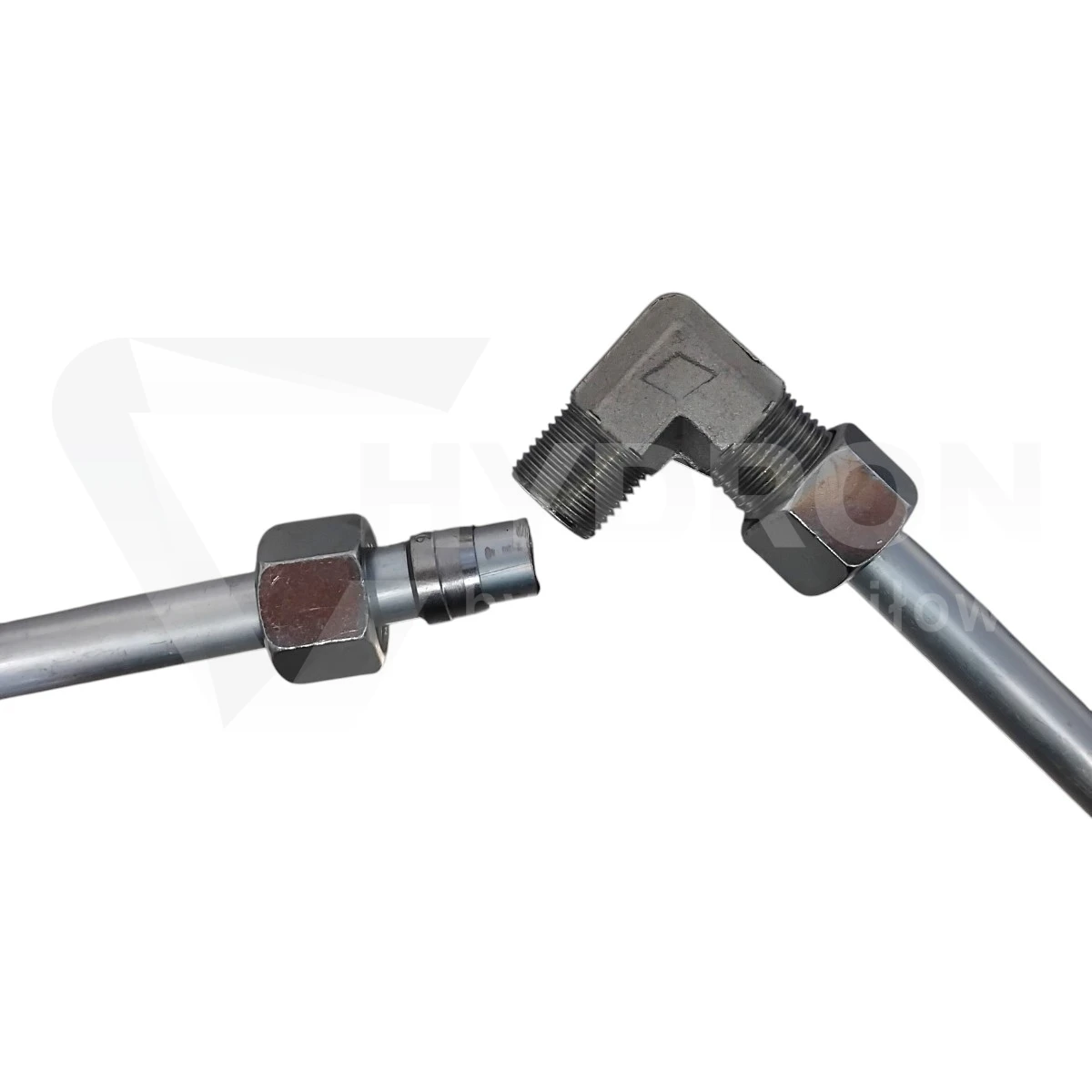

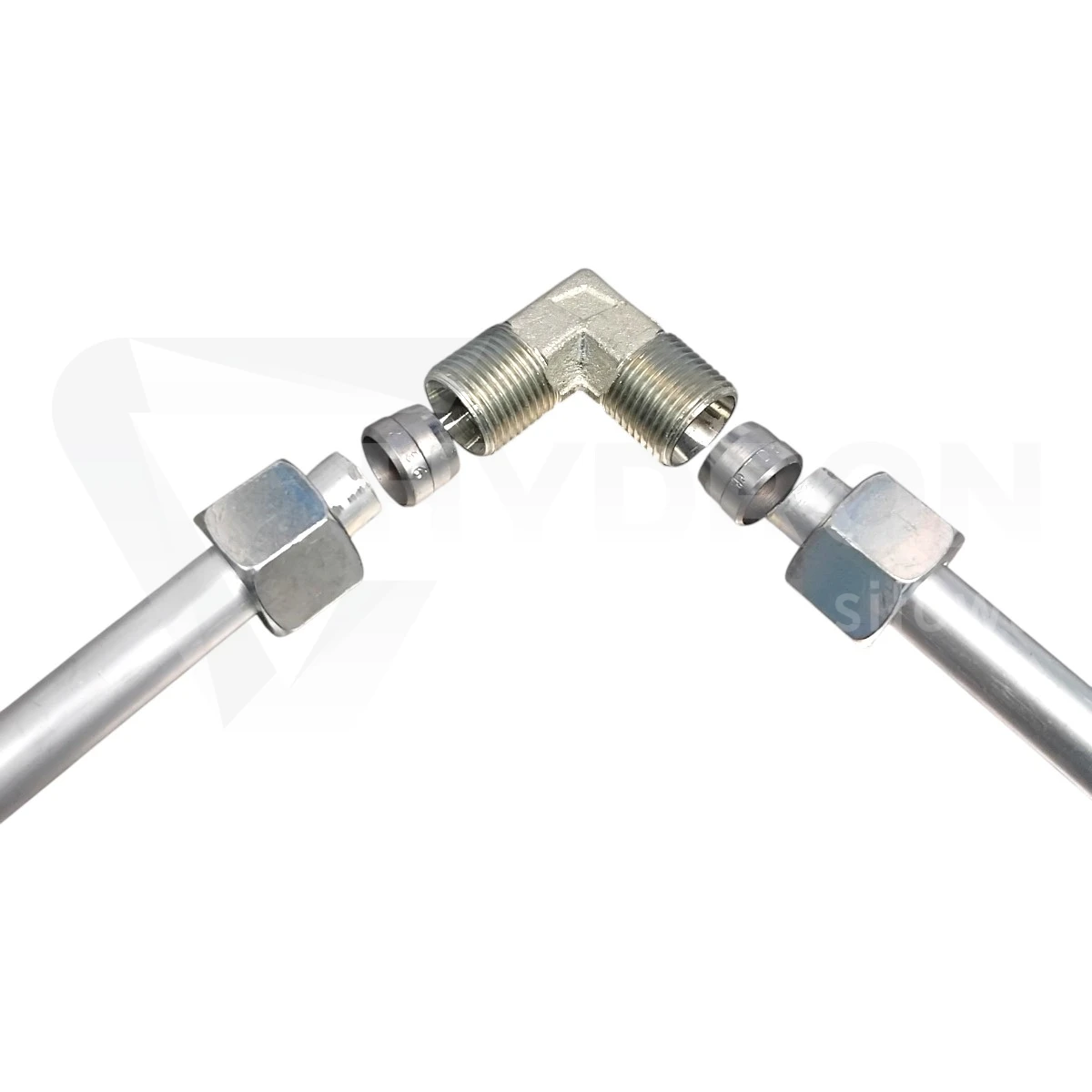

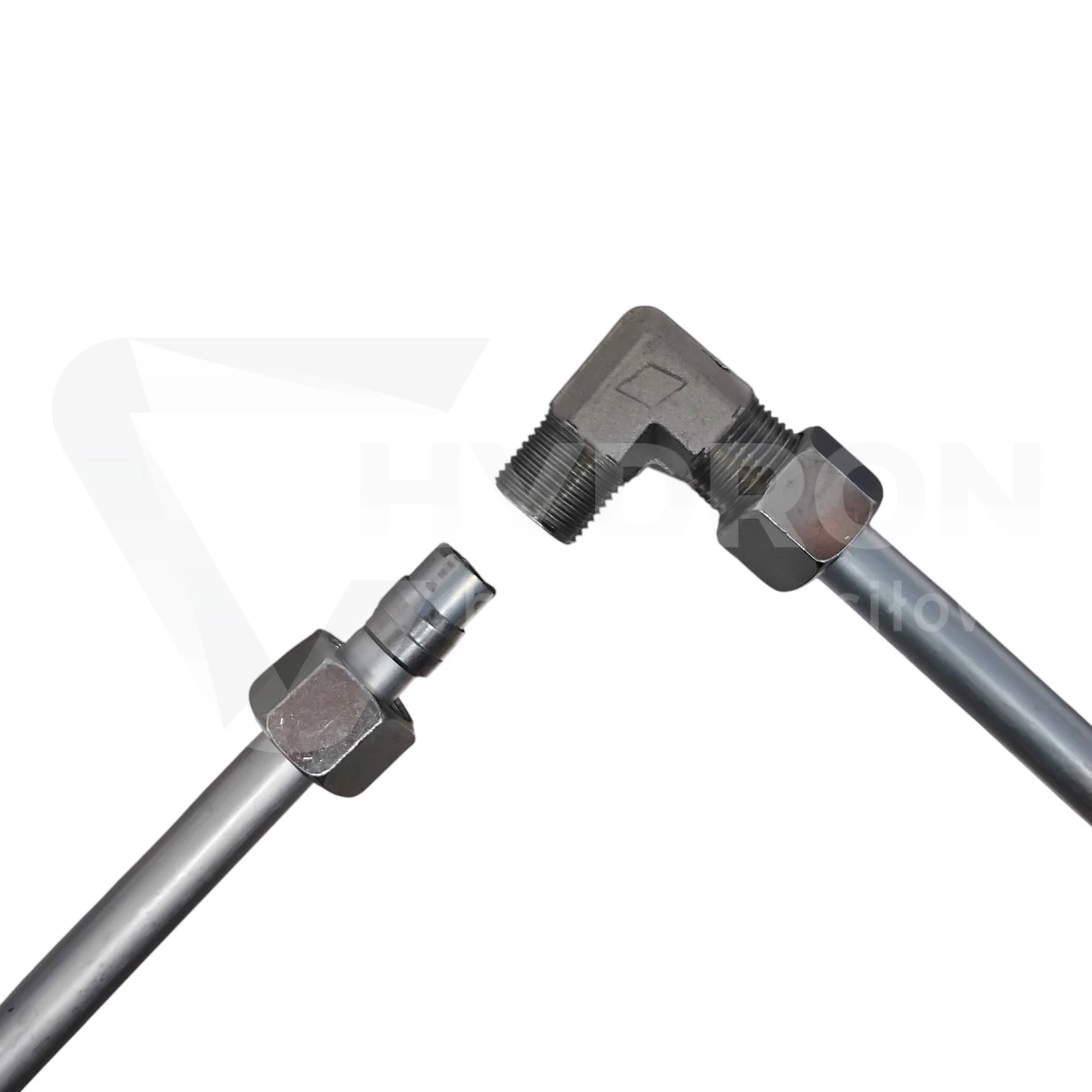

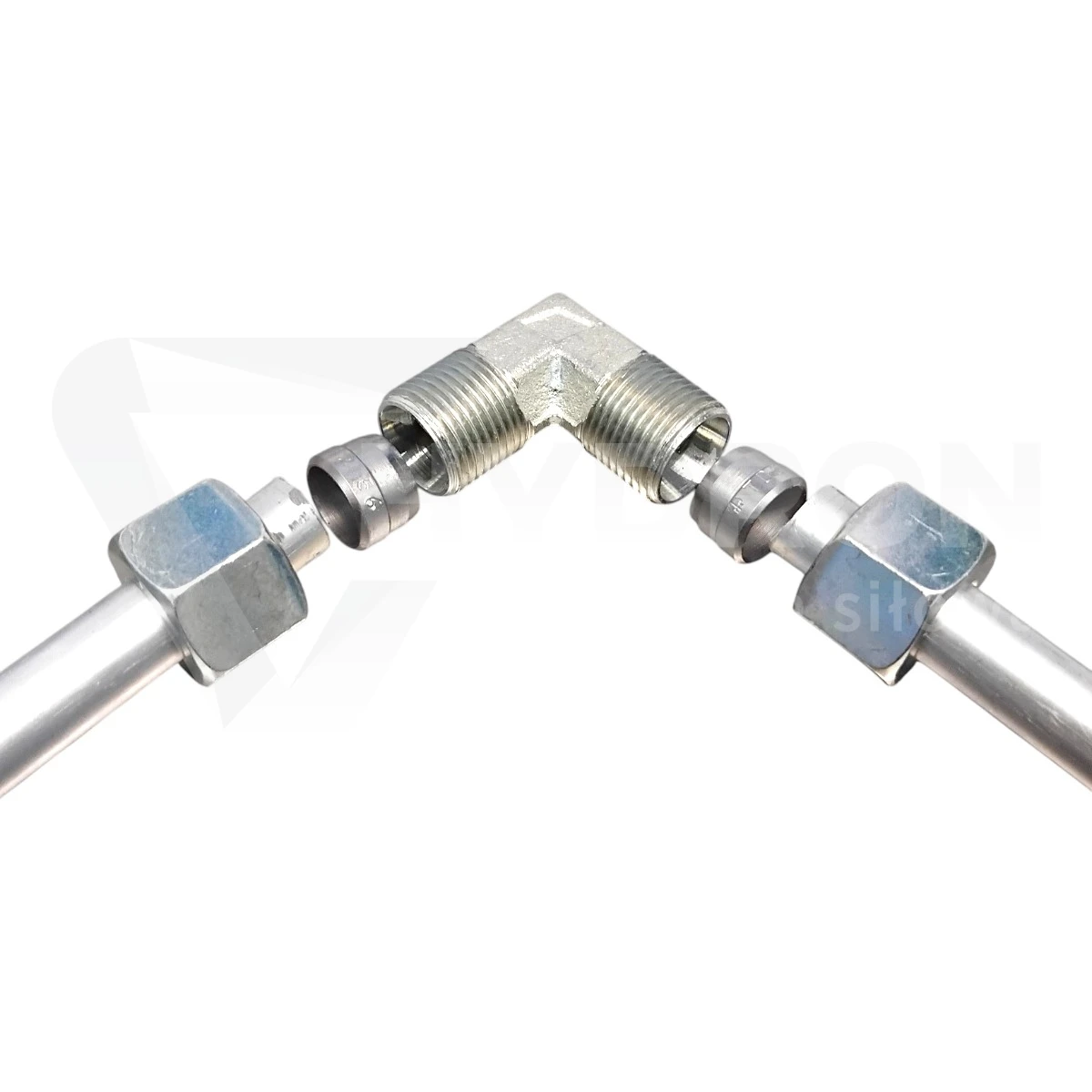

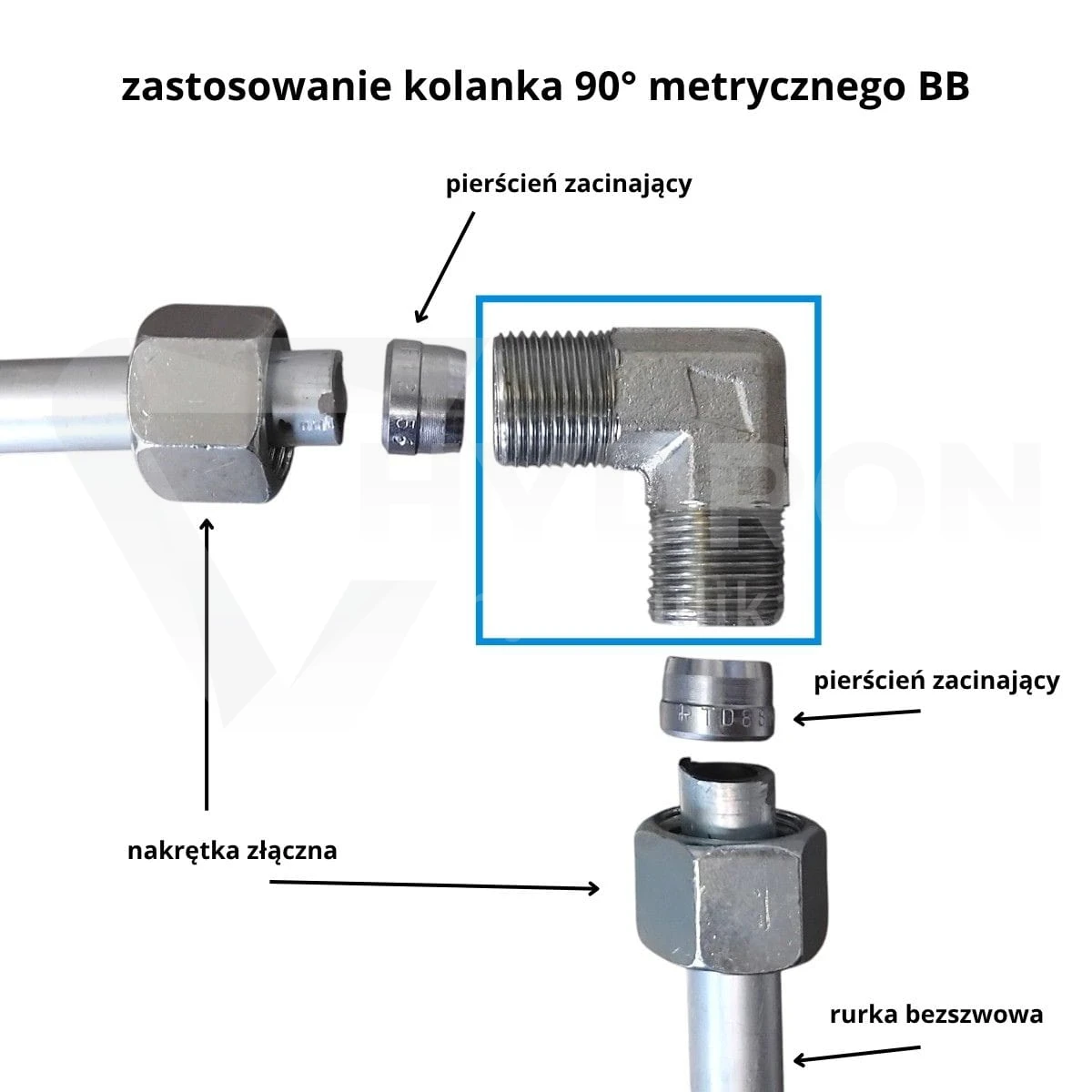

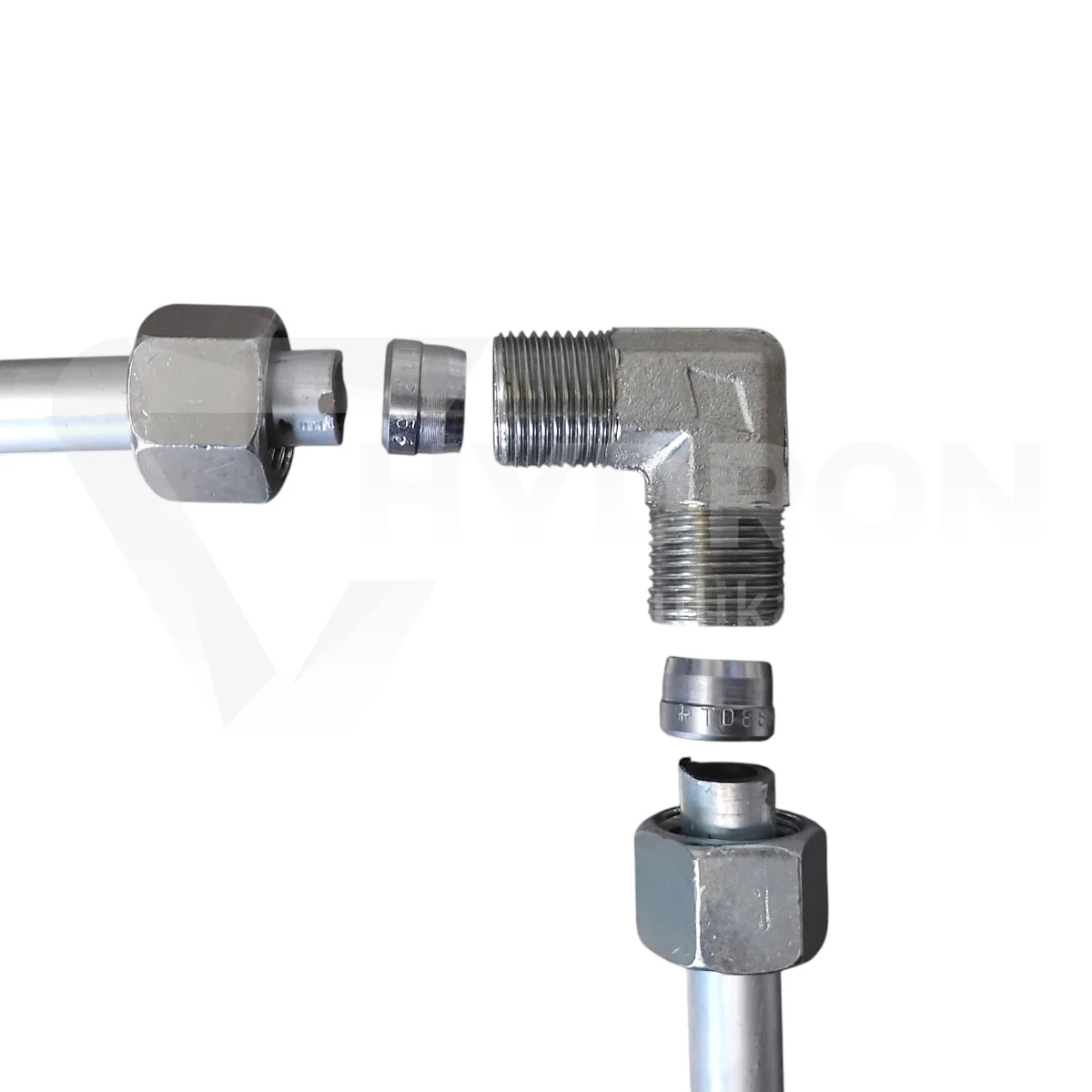

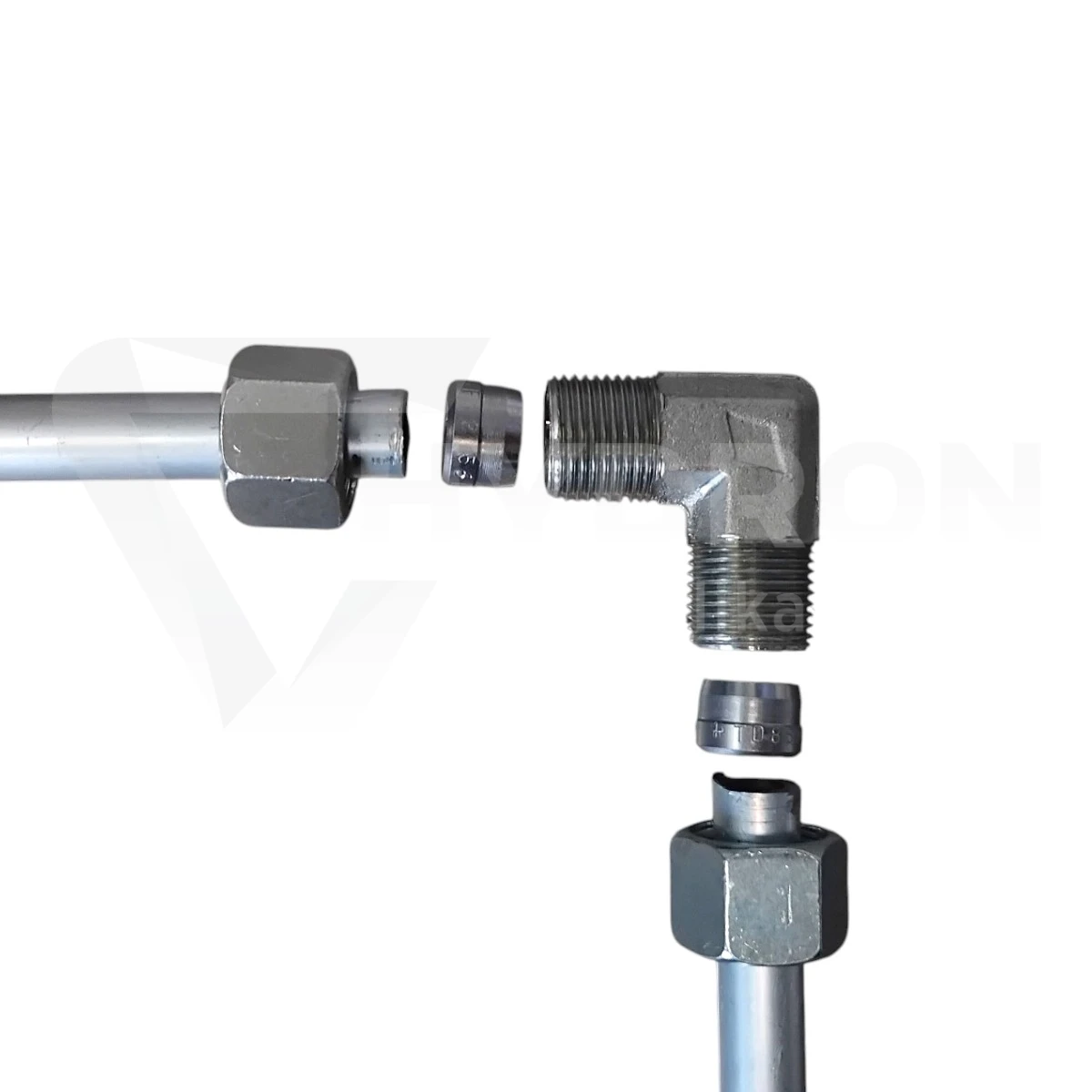

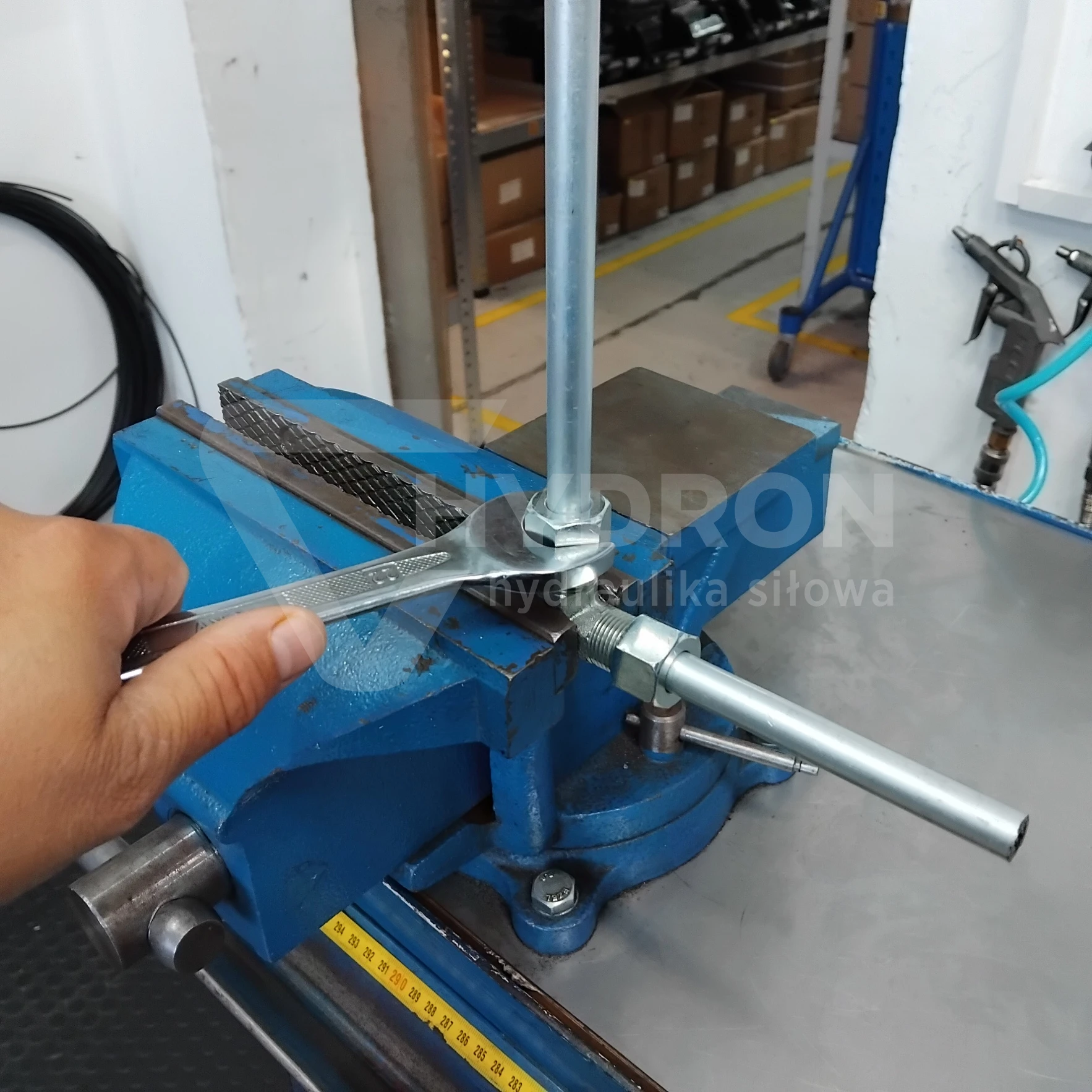

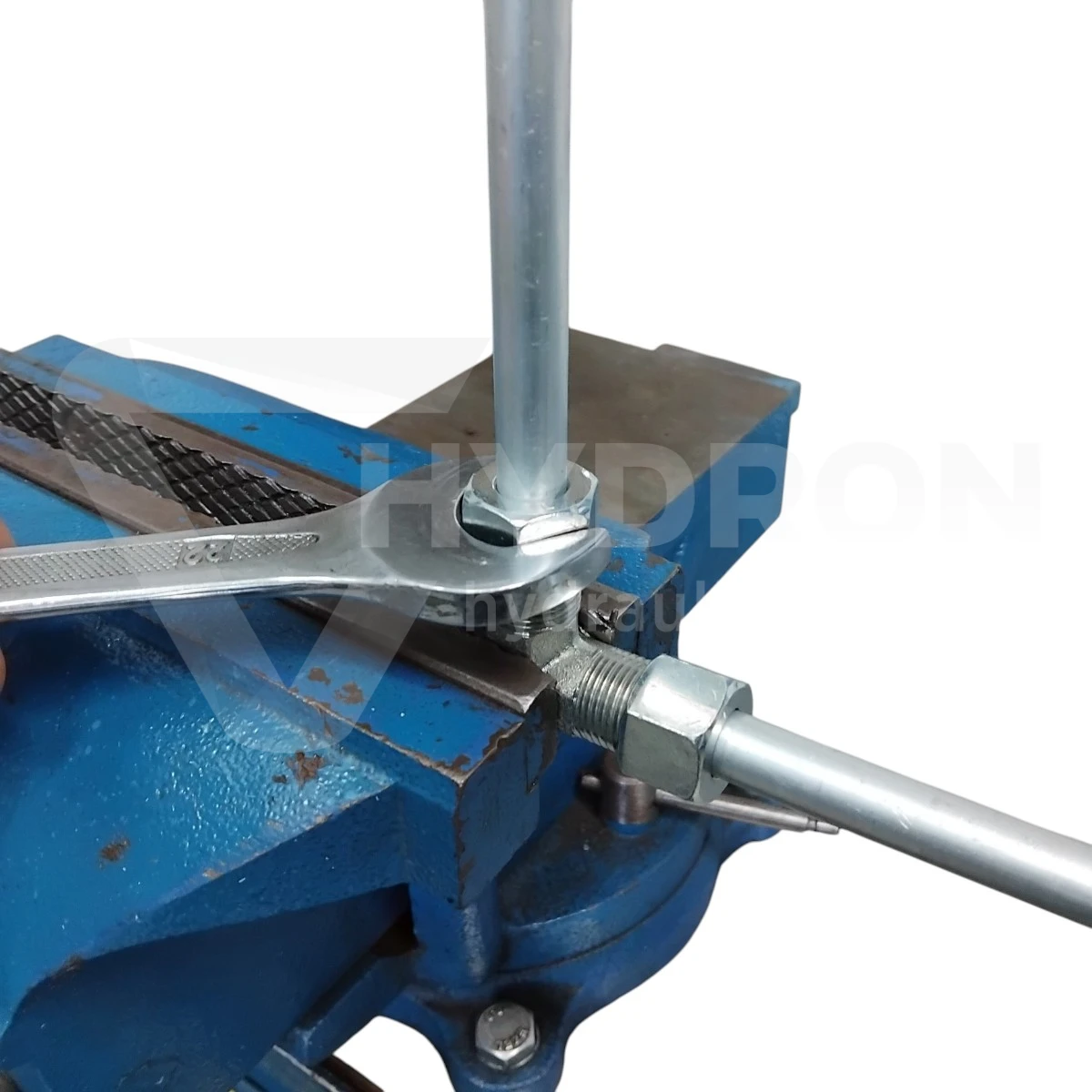

Stożek 24° i właściwe uszczelnienie

Kolanko należy do metrycznego systemu połączeń rurowych wykorzystującego stożek 24°. Gwint M18x1,5 odpowiada przede wszystkim za docisk współpracujących elementów.

Nie należy traktować tego połączenia jak gwintu rurowego NPT i uszczelniać go taśmą PTFE jako podstawową metodą. Szczelność zależy od prawidłowej współpracy powierzchni stożkowych i odpowiednio dobranych elementów systemu 12L.

Jak rozpoznać gwint M18x1,5?

Przy praktycznym pomiarze suwmiarką średnica zewnętrzna gwintu M18x1,5 wynosi zwykle około 17,6-17,9 mm. Skok gwintu wynosi 1,5 mm.

Po potwierdzeniu gwintu należy jeszcze sprawdzić średnicę rury. Dla tego kolanka powinna ona wynosić 12 mm.

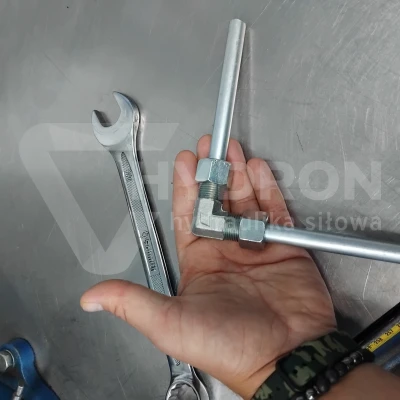

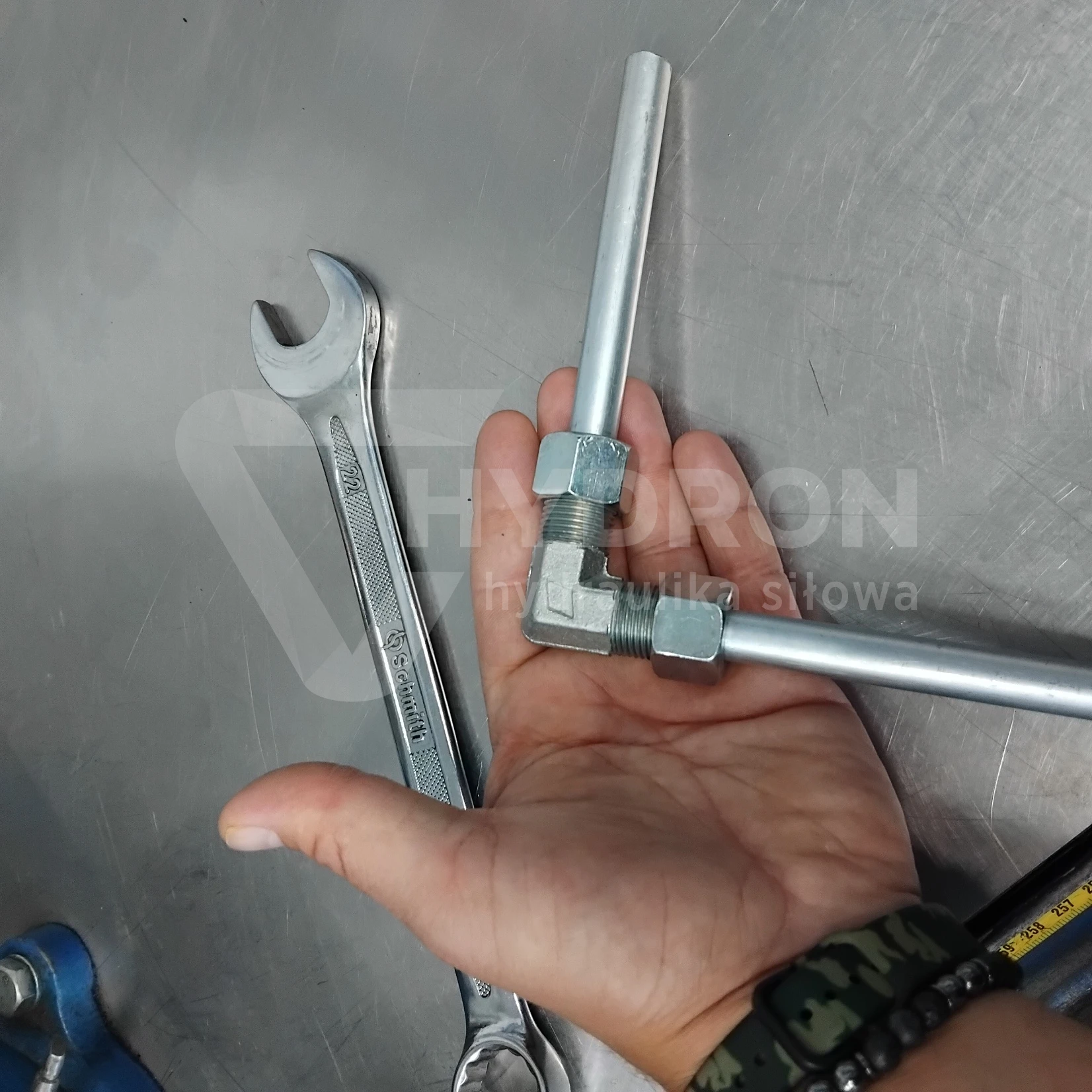

Dlaczego kolanko 90° jest praktyczne?

Kolanko pozwala zmienić kierunek instalacji bezpośrednio w miejscu połączenia. Dzięki temu można ograniczyć promień prowadzenia rury i zmniejszyć przestrzeń potrzebną do zabudowy.

bardziej kompaktowa instalacja,
mniejsza liczba dodatkowych adapterów,
łatwiejsze prowadzenie rur,
ograniczenie niepotrzebnych naprężeń,
łatwiejszy montaż i późniejszy serwis.

Stal automatowa i ocynk z białą pasywacją

Korpus kolanka wykonany jest ze stali automatowej. Powierzchnię zabezpieczono ocynkiem z białą pasywacją, który zwiększa ochronę przed korozją w typowych warunkach eksploatacji.

To standardowe i praktyczne wykonanie dla złączek stosowanych w hydraulice siłowej, maszynach oraz instalacjach przemysłowych.
