Wąż hydrauliczny DN16 1SN ULTIMATE 135st. 130 bar

Przejdź do sekcji Opinie

48,19 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 16 mm = DN16 (5/8")
Przeznaczenie węża olej hydrauliczny
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 1SN jeden oplot stalowy
Ciśnienie robocze węża 130 bar
Temperatura pracy węża -40°C do +135°C (chwilowo +150°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Kolor węża niebieski

Opis

Wąż hydrauliczny do gorącego oleju ULTIMATE 1SN DN16 ( 5/8" )

Wąż hydrauliczny jednoplotowy (1SN) ULTIMATE wzmocniony jednym oplotem z drutu wewnątrz węża. Jeden z najlepszych węży dostępnych na polskim rynku. Wąż posiada certyfikat jakości. Wąż można stosować we wszystkich branżach i gałęziach przemysłu. Węże przekraczają normę EN853 1SN, spełniają normę ISO 18752 BC, impuls 500000 cykli. Węże 1SN posiadają mniejszy promień gięcie oraz są bardziej elastyczny niż węże 2SN. Wąż składa się z wewnętrznej rurki z specjalnej gumy syntetycznej odpornej na gorący olej do +135°C chwilowo do +150°C ., wzmocnienia z jednego oplotu stalowego oraz wytrzymałej zewnętrznej powłoki wykonanej z specjalnej gumy syntetycznej odpornej na oleje, ścieranie, warunki atmosferyczne i przecieki igiełkowe. Wąż 1SN, może być zastąpiony przez wąż z dwoma oplotami stalowymi ( większa odporność na ciśnienie ). Do zaciskania węży jednooplotowych polecamy tulejki zaciskowe 1SN, dedykowane do niego lub tuleje uniwersalne. Wąż 1SN jest wężem, którego powierzchnia jest bandażowana.

Budowa i charakterystyka techniczna przewodu 1SN DN16

Wąż hydrauliczny DN16 1SN Ultimate 135°C 130 bar jest przewodem wysokociśnieniowym z pojedynczym oplotem stalowym, zaprojektowanym do pracy w układach hydrauliki siłowej o umiarkowanym obciążeniu ciśnieniowym. Oznaczenie DN16 odnosi się do średnicy nominalnej wewnętrznej około 16 mm, co zapewnia odpowiedni przepływ medium w instalacjach zasilających siłowniki, rozdzielacze czy pompy hydrauliczne. Rdzeń wykonany z gumy syntetycznej odpornej na oleje hydrauliczne otoczony jest stalowym oplotem wzmacniającym. Warstwa zewnętrzna została przystosowana do pracy w podwyższonej temperaturze do 135°C, co odróżnia tę wersję od standardowych przewodów 1SN o typowym zakresie temperaturowym do około 100°C. Konstrukcja zgodna jest z wymaganiami norm EN 853 1SN oraz ISO 1436 typ 1SN.

Zastosowanie węża hydraulicznego DN16 130 bar w praktyce

Wąż hydrauliczny DN16 1SN 130 bar znajduje zastosowanie w maszynach rolniczych, urządzeniach przemysłowych, agregatach hydraulicznych oraz systemach transportu wewnętrznego. Sprawdza się tam, gdzie medium roboczym jest olej hydrauliczny na bazie olejów mineralnych, a instalacja nie generuje skrajnie wysokich skoków ciśnienia. Podwyższona odporność temperaturowa do 135°C jest szczególnie istotna w układach pracujących w wysokiej temperaturze otoczenia lub w instalacjach o dużym obciążeniu cieplnym. Dzięki temu przewód dłużej zachowuje elastyczność i odporność na mikropęknięcia.

Różnice między 1SN a innymi typami węży hydraulicznych

W porównaniu do węża 2SN model 1SN jest lżejszy i bardziej elastyczny, co ułatwia montaż w ciasnych przestrzeniach. Jednocześnie jego ciśnienie robocze 130 bar wskazuje na zastosowanie w układach o średnim obciążeniu. W instalacjach wymagających wyższej odporności na ciśnienie lub impulsowe skoki ciśnienia należy rozważyć węże 2SN, 4SP lub 4SH. Wersja Ultimate 135°C wyróżnia się na tle klasycznych 1SN przede wszystkim zwiększoną odpornością cieplną, co przekłada się na większą trwałość w trudnych warunkach eksploatacyjnych.

Najczęstsze błędy przy doborze przewodu DN16

Jednym z częstych błędów jest dobór węża wyłącznie na podstawie średnicy przyłącza, bez uwzględnienia rzeczywistego ciśnienia roboczego i temperatury oleju w układzie. Należy również kontrolować minimalny promień gięcia, ponieważ zbyt ciasne prowadzenie przewodu skraca jego żywotność. Istotne jest także prawidłowe zakucie przewodu z użyciem odpowiednich tulei zaciskowych oraz końcówek hydraulicznych. Jakość montażu ma bezpośredni wpływ na bezpieczeństwo i trwałość całej instalacji.

Doradztwo techniczne i przygotowanie przewodów w Hydron

Hydron oferuje wąż hydrauliczny DN16 1SN Ultimate 135°C 130 bar zarówno w odcinkach handlowych, jak i w postaci gotowych przewodów hydraulicznych zakuwanych na wymiar. Każdy przewód może zostać dopasowany do konkretnej aplikacji pod kątem długości, typu końcówki oraz warunków pracy. Wieloletnie doświadczenie w hydraulice siłowej oraz stała dostępność asortymentu magazynowego pozwalają na szybką realizację zamówień i ograniczenie przestojów maszyn.

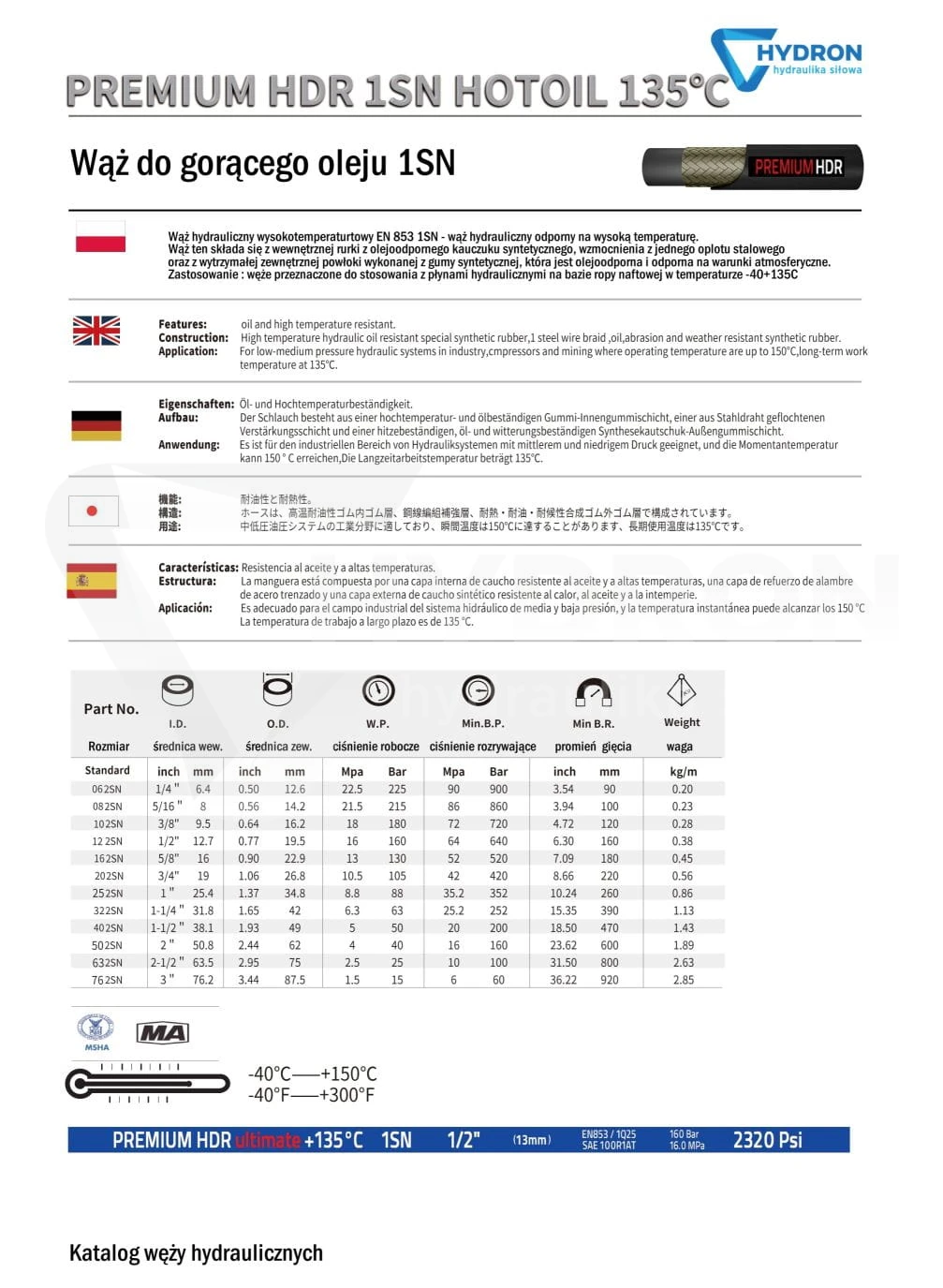

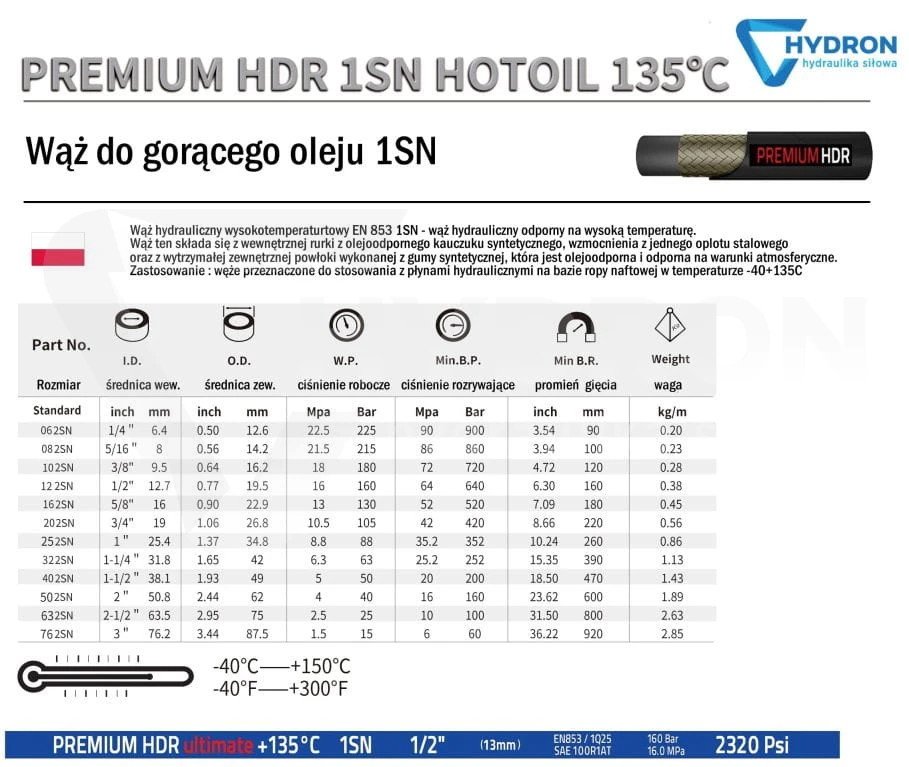

Dane techniczne węża :

Średnica wewnętrzna węża - 16mm ( fi16mm ) czyli 5/8" cala
Średnica zewnętrzna węża : 22,9mm
Ciśnienie robocze : 130 bar / 13 MPa
Ciśnienie rozrywające : 520 bar / 52 MPa
Minimalny promień gięcia : 180mm / 7,90 cala
Kolor węża : niebieski
Waga węża : 0,45 kg/m
Temperatura pracy węża : od -50°C do +135°C
Normy wykonania węży 1SN : EN 853 / SAE J517 100R1AT

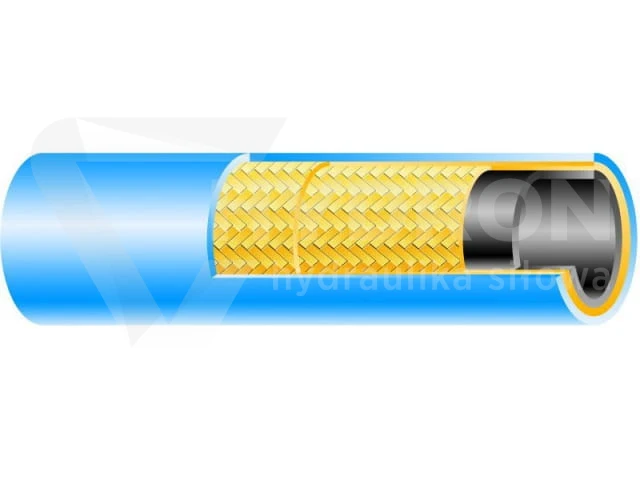

Budowa węża jednooplotowego :

Warstwa wewnętrzna : Guma barwy czarnej z kauczuku syntetycznego odporna na działanie olejów, gorącego oleju do +135°C okresowo do +150°C
Wzmocnienie : Jeden oplot z drutu stalowego o wysokiej wytrzymałości.
Warstwa zewnętrzna : Guma barwy niebieskiej z kauczuku syntetycznego odporna na ścieranie, działanie olejów, warunków atmosferycznych i ozonu.

Zastosowanie węży 1SN :

Węże hydrauliczne z jednym oplotem stalowym mogą być stosowane do:
płynów hydraulicznych zgodnych z ISO 6743-4, z wyjątkiem HFD R, HFD S, HFD T (od -40C do +100C)
wody (od 0°C do +80C),
sprężonego powietrza (od 0°C do +135°C).

Wąż posiada CERTYFIKAT JAKOŚCI !

Wąż występuje w oryginalnych wiązkach/rolkach po 50mb (można zamawiać mniej)

Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek - cena za 1 mb.

FAQ

Czy wąż hydrauliczny DN16 1SN 130 bar nadaje się do pracy ciągłej w 135°C?
Tak, jest przystosowany do pracy w podwyższonej temperaturze do 135°C, jednak należy uwzględnić warunki rzeczywistej eksploatacji oraz rodzaj medium.

Jak dobrać wąż hydrauliczny DN16 do swojej maszyny?
Należy określić ciśnienie robocze, temperaturę, rodzaj medium oraz wymagany promień gięcia. W razie wątpliwości warto skonsultować dobór z działem technicznym.

Od czego zależy cena węża hydraulicznego DN16 1SN?
Cena zależy od długości przewodu oraz ewentualnej usługi zakuwania i zastosowanych końcówek hydraulicznych.

Czy można zamówić gotowy przewód hydrauliczny DN16 z końcówkami?
Tak, w Hydron istnieje możliwość wykonania kompletnego przewodu hydraulicznego na wymiar według specyfikacji klienta.
