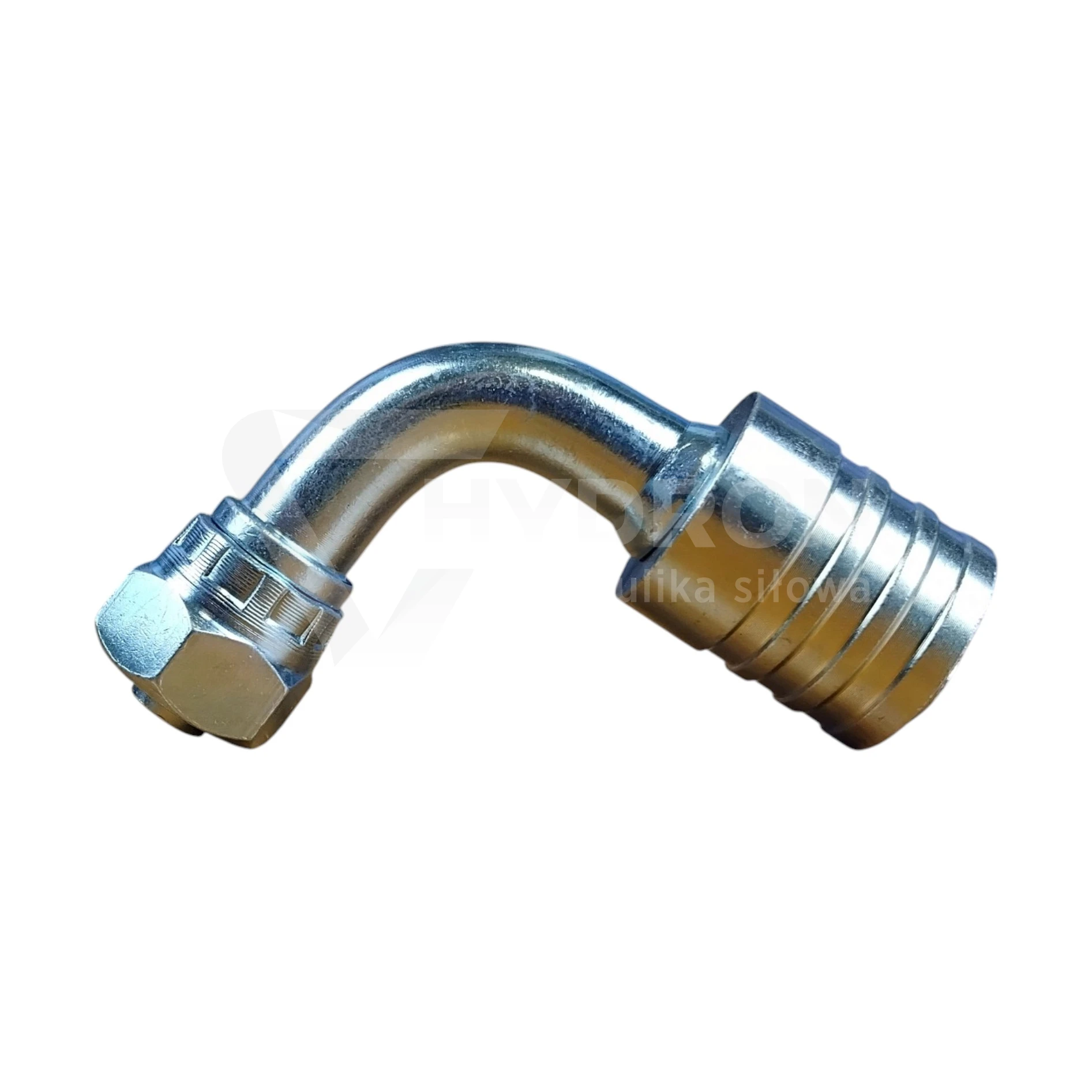

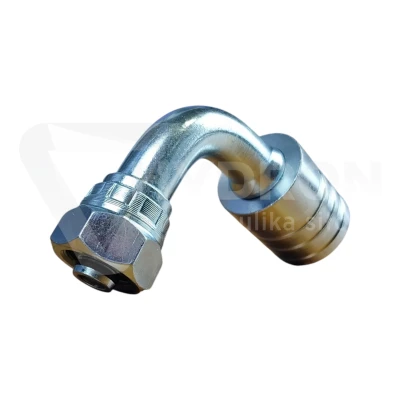

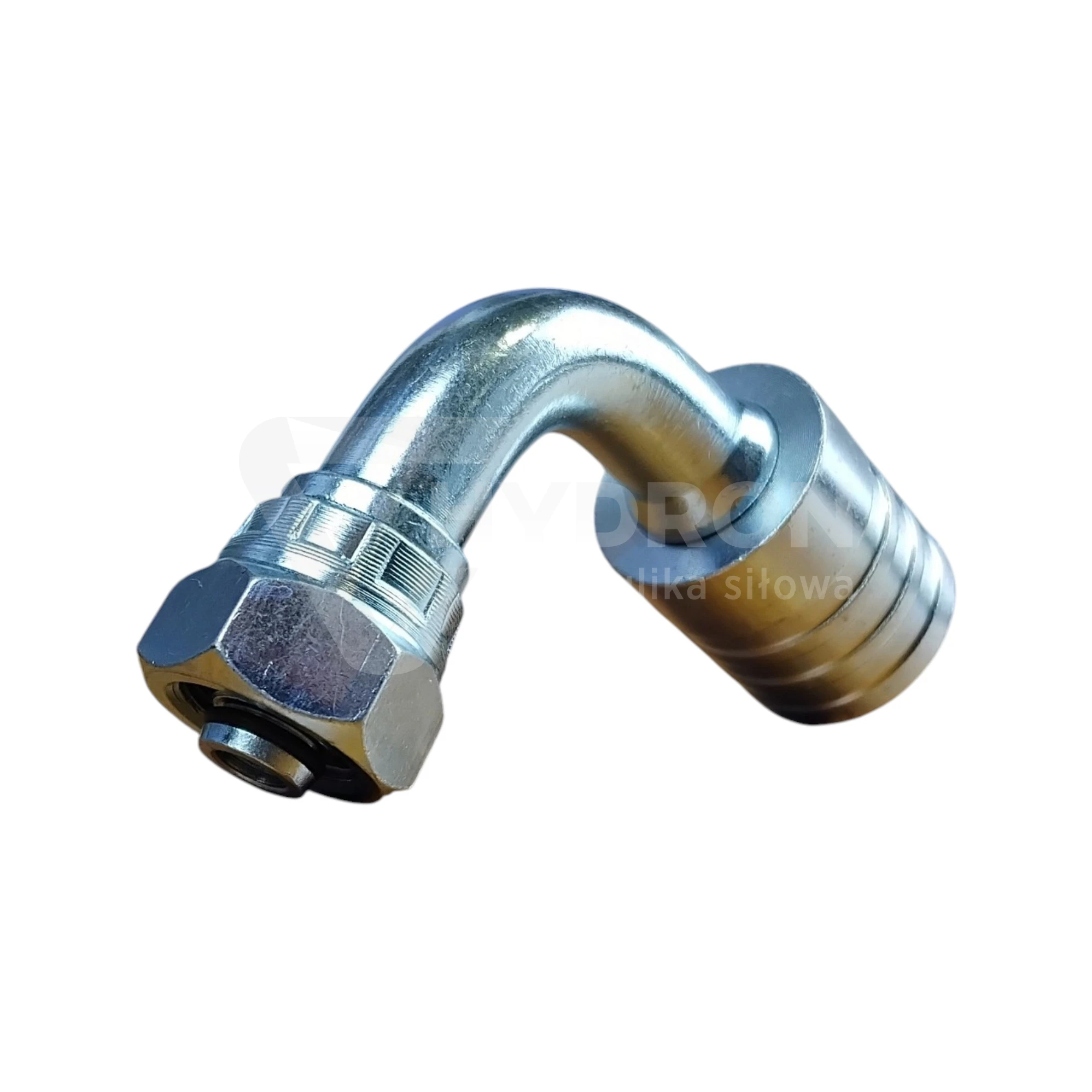

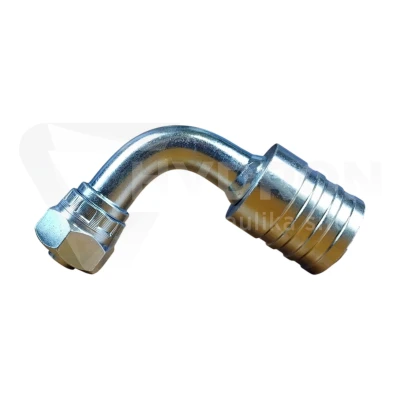

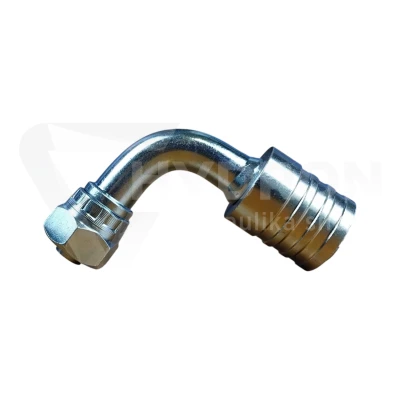

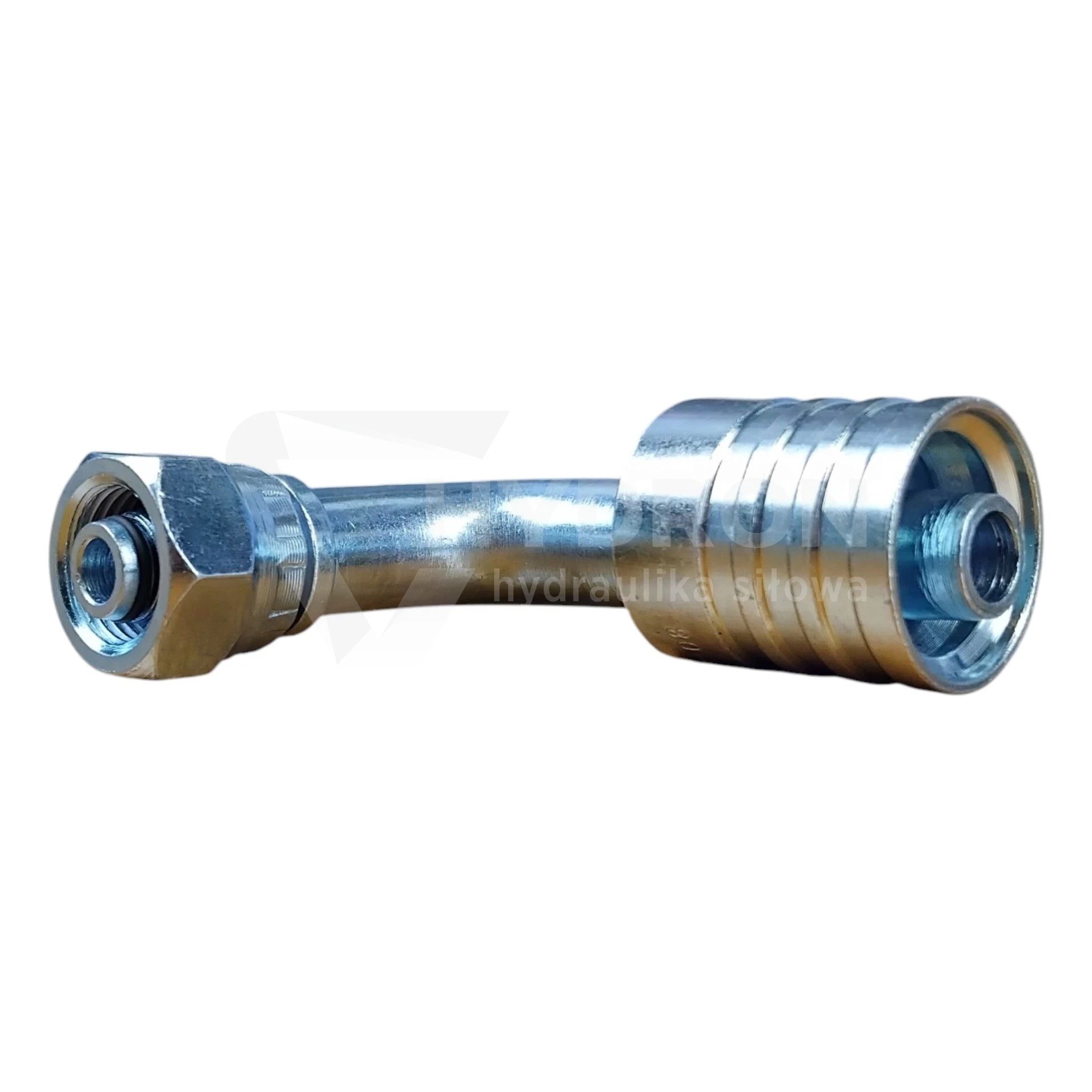

Zakucie DKOS 90° 16 20S M30X2 / 2ST/4SP

Przejdź do sekcji Opinie

35,73 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 16 mm = DN16 ( 5/8")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu M30x2
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) 20S ( wersja ciężka )
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 24°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Zakucie DKOS 90° DN16 20S M30x2 do węża 2ST/4SP

Zakucie DKOS 90° DN16 20S M30x2 jest przeznaczone do wykonywania przewodów hydraulicznych, w których potrzebne jest ciężkie metryczne przyłącze 24° oraz kątowe wyprowadzenie węża. Wariant DN16 współpracuje z gwintem wewnętrznym M30x2, należy do serii ciężkiej 20S i wykorzystuje uszczelnienie na stożku 24° z O-ringiem. Konstrukcja 90° pozwala wyprowadzić przewód w bok bez wykonywania ciasnego łuku tuż za tuleją zaciskową.

Parametry techniczne

typ końcówki: DKOS 90°,
średnica nominalna węża: DN16,
rozmiar węża: 5/8",
seria przyłącza: 20S,
wykonanie serii: ciężkie,
gwint: M30x2,
rodzaj gwintu: metryczny wewnętrzny,
kąt: 90°,
typ uszczelnienia: stożek 24° z O-ringiem,
maksymalne ciśnienie końcówki: 350 bar,
materiał: stal automatowa,
zabezpieczenie antykorozyjne: biały ocynk,
zakres temperatury pracy: od -20°C do +120°C,
przeznaczenie: zakuwanie przewodów hydraulicznych,
typ węża: 2ST / 4SP,
standard połączenia: ISO 8434-1 / DIN 2353.

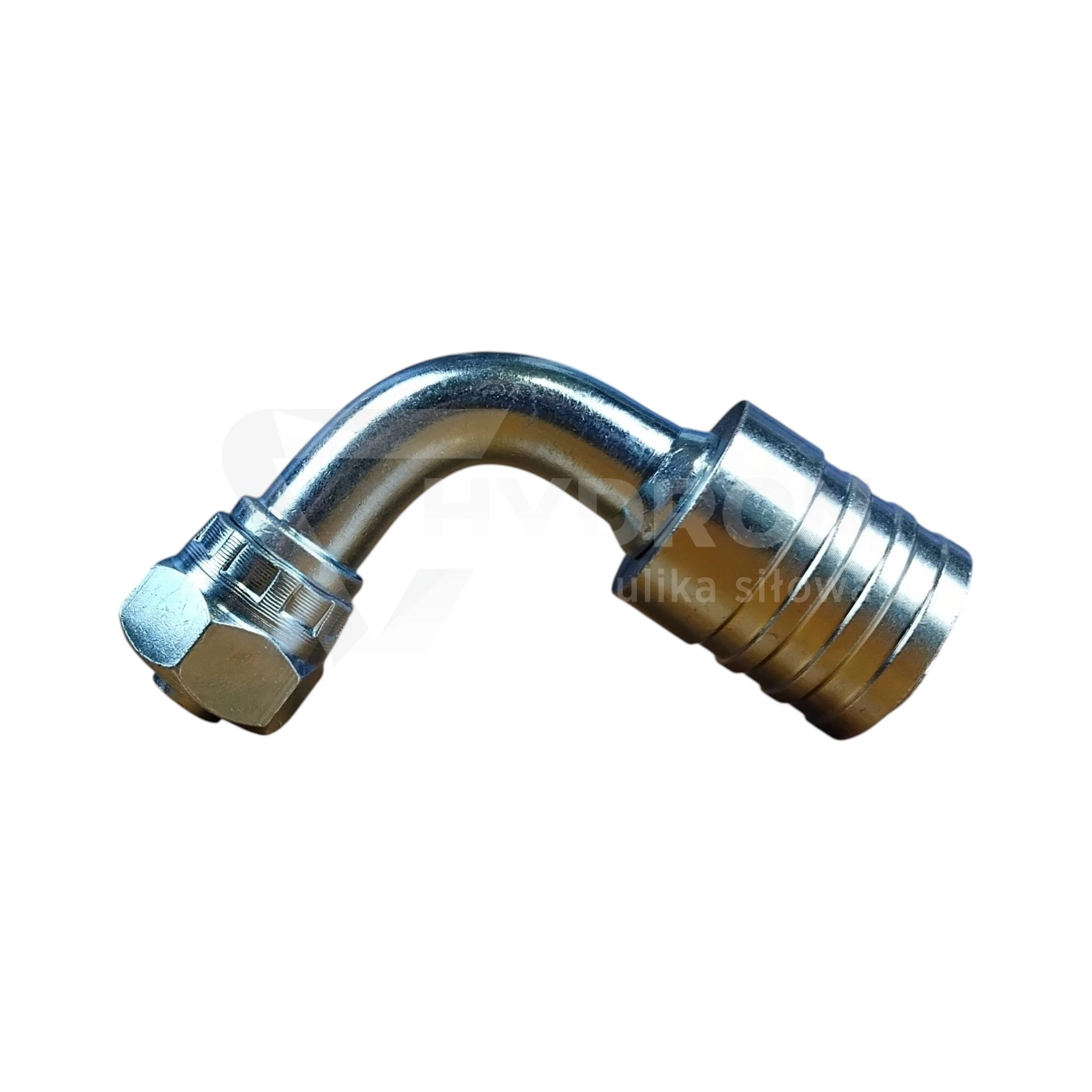

Kąt 90° pomaga prawidłowo poprowadzić przewód

Wariant kątowy 90° sprawdza się wszędzie tam, gdzie przewodu nie da się bezpiecznie wyprowadzić na wprost. Zamiast mocno zginać wąż zaraz za zakuciem, końcówka zmienia kierunek już na samym przyłączu.

Ma to znaczenie szczególnie przy rozdzielaczach, siłownikach i blokach hydraulicznych montowanych blisko ramy lub innych elementów maszyny. Odpowiednie wyprowadzenie przewodu ogranicza naprężenia w strefie zakucia i pomaga zachować właściwy promień gięcia.

20S – ciężka seria metryczna

Oznaczenie 20S wskazuje na ciężką serię połączeń metrycznych. Przy doborze końcówki nie wystarczy więc znać sam gwint M30x2. Trzeba również potwierdzić serię 20S oraz geometrię uszczelnienia 24°.

To szczególnie ważne podczas odtwarzania starego przewodu, ponieważ podobne rozmiarem połączenia mogą należeć do innej serii i nie będą ze sobą prawidłowo współpracować.

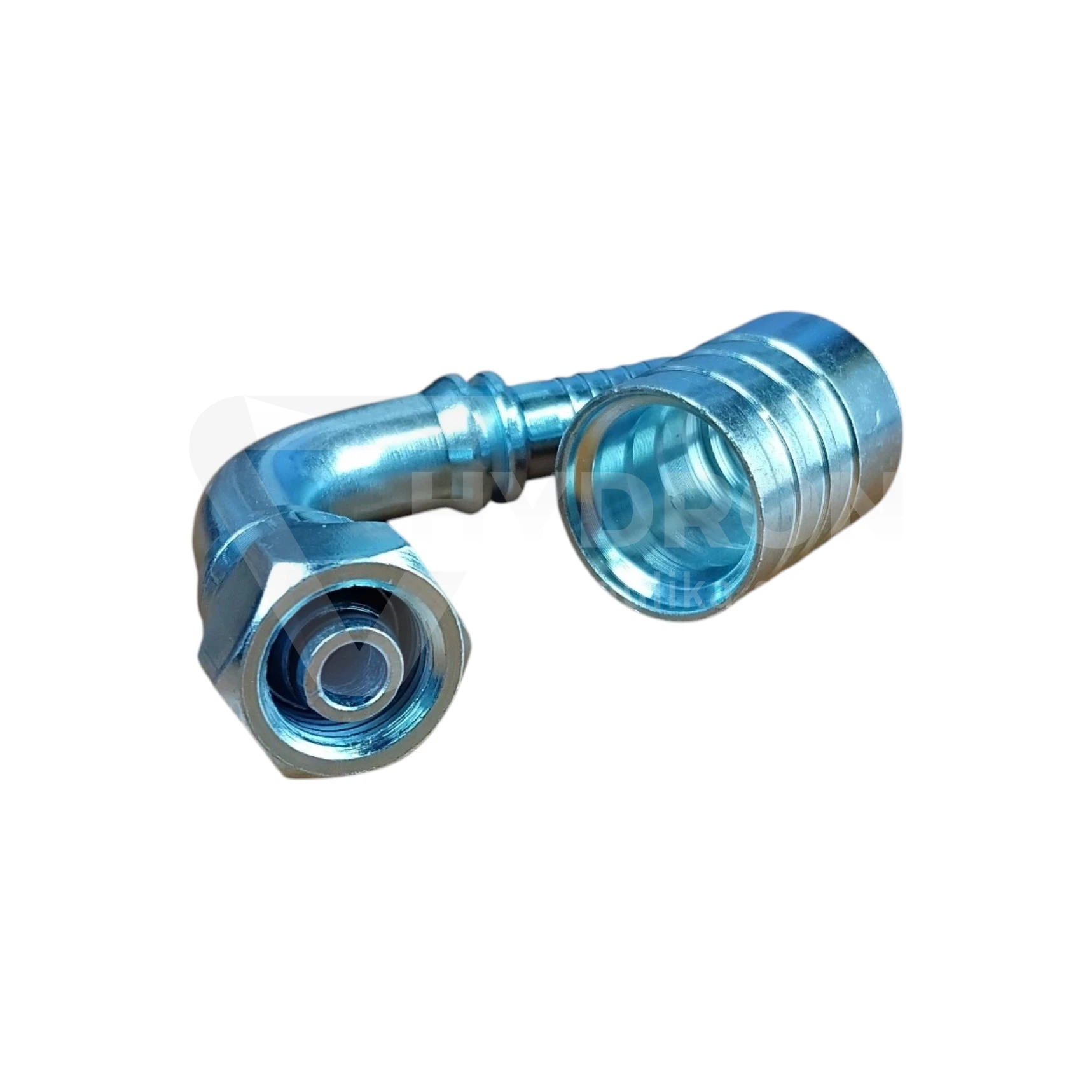

Uszczelnienie na stożku 24° z O-ringiem

Końcówka DKOS wykorzystuje połączenie uszczelniane na stożku 24° z dodatkowym O-ringiem. Gwint M30x2 odpowiada za dociągnięcie połączenia, natomiast właściwa szczelność powstaje na powierzchni stożkowej i uszczelnieniu.

Dlatego nie należy traktować końcówki DKOS jak zwykłego połączenia gwintowego. Element współpracujący musi być zgodny z tym samym systemem 24°.

DN16 i M30x2 oznaczają dwie różne rzeczy

DN16 określa nominalny rozmiar węża hydraulicznego, do którego przeznaczona jest końcówka. Gwint M30x2 znajduje się po stronie przyłączeniowej i odpowiada za połączenie z elementem układu.

Przy wymianie przewodu warto więc sprawdzić oba parametry osobno. Zgodność samego gwintu nie gwarantuje jeszcze, że końcówka będzie właściwa do danego węża.

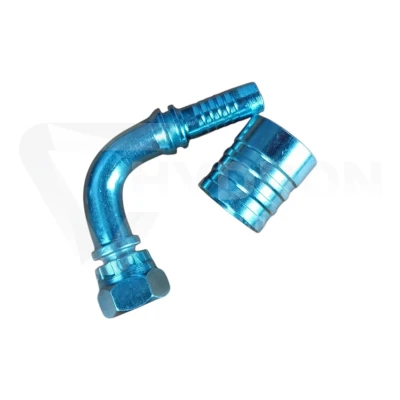

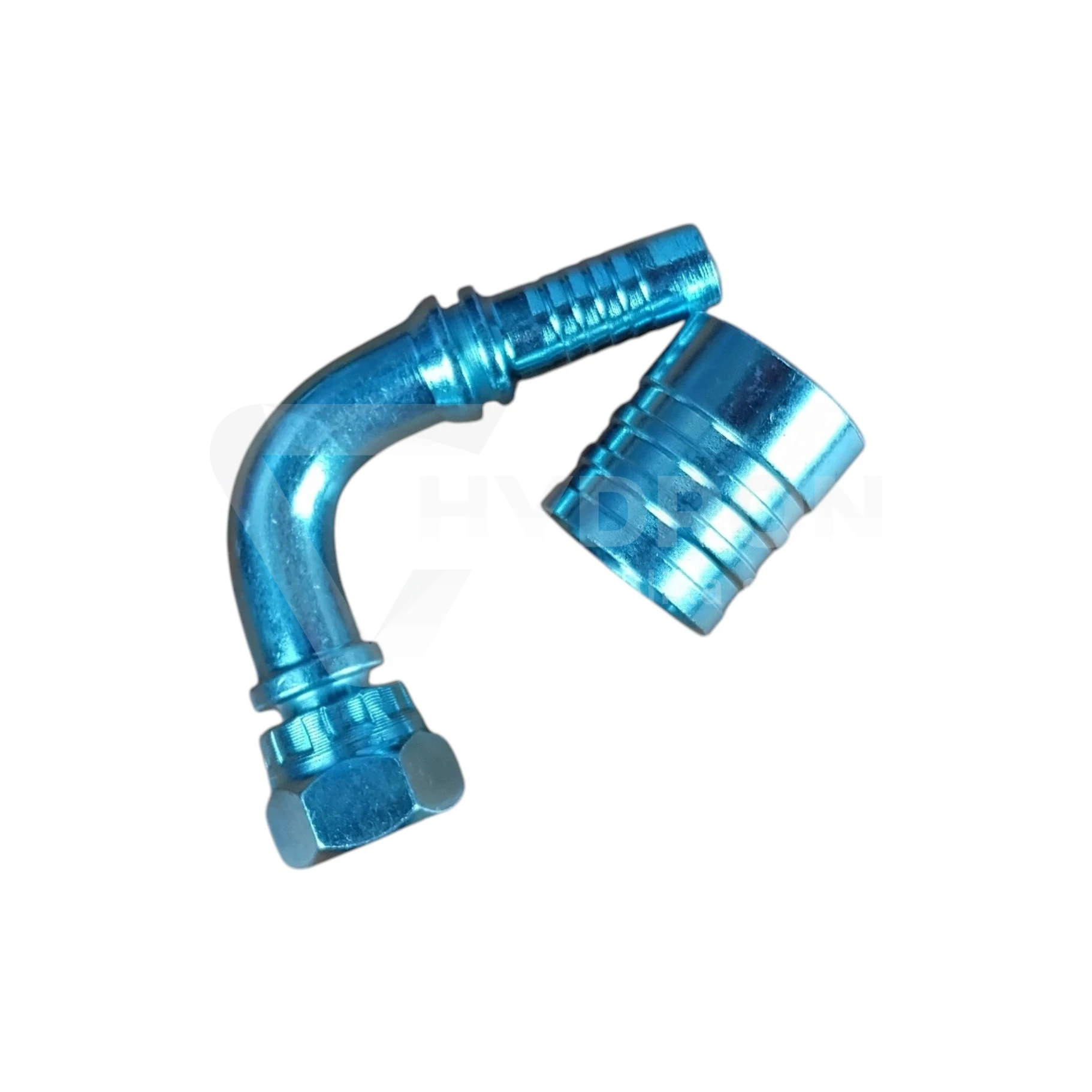

Do węży 2ST i 4SP

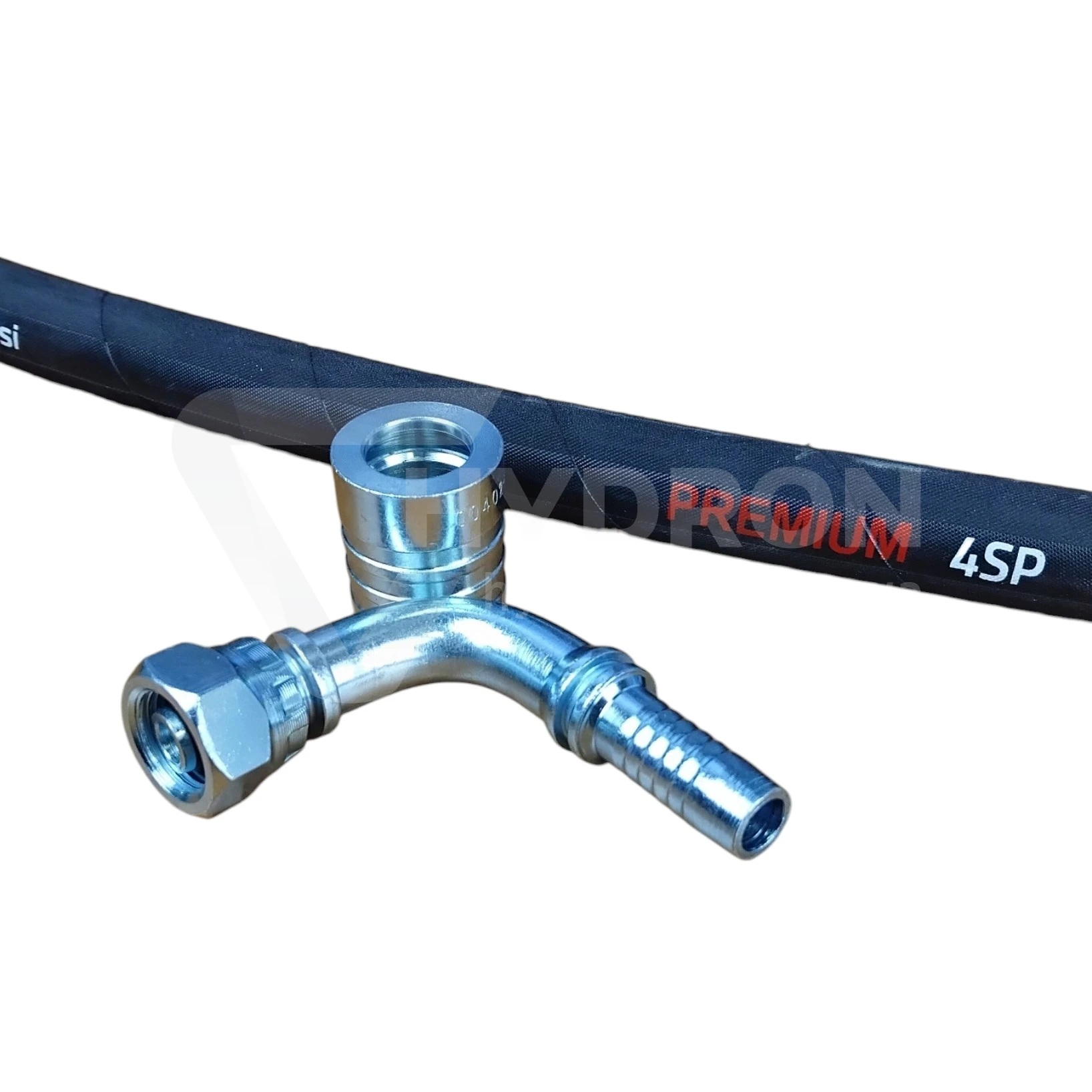

Ten wariant został przygotowany do zakuwania na wężach 2ST i 4SP. Przy kompletowaniu przewodu trzeba dobrać również odpowiednią tuleję oraz zastosować właściwe parametry zacisku dla konkretnego zestawu wąż + końcówka + tuleja.

Prawidłowe dopasowanie wszystkich elementów ma bezpośredni wpływ na szczelność i trwałość gotowego przewodu.

350 bar dla samej końcówki

Dla rodziny DKOS DN16 20S M30x2 maksymalne ciśnienie końcówki wynosi 350 bar.

Nie oznacza to jednak automatycznie, że cały przewód może pracować przy tej samej wartości. Dopuszczalne ciśnienie kompletnego zespołu zawsze ogranicza element o najniższej wartości znamionowej.

Ustawienie końcówki 90° trzeba ustalić przed zakuciem

Przy końcówkach kątowych ważna jest ich wzajemna orientacja na przewodzie. Po wykonaniu zakucia korpusu końcówki nie można dowolnie obracać.

Jeżeli przewód ma dwie końcówki kątowe, najlepiej odtworzyć ich położenie na podstawie starego przewodu lub dokładnego pomiaru z maszyny przed rozpoczęciem zaciskania.

Gdzie stosuje się DKOS 90° DN16?

Końcówki tego typu znajdują zastosowanie w hydraulice maszyn rolniczych, budowlanych, leśnych, przemysłowych i mobilnych. Szczególnie przydają się tam, gdzie potrzebne jest ciężkie połączenie metryczne i jednocześnie ograniczona jest przestrzeń montażowa.
