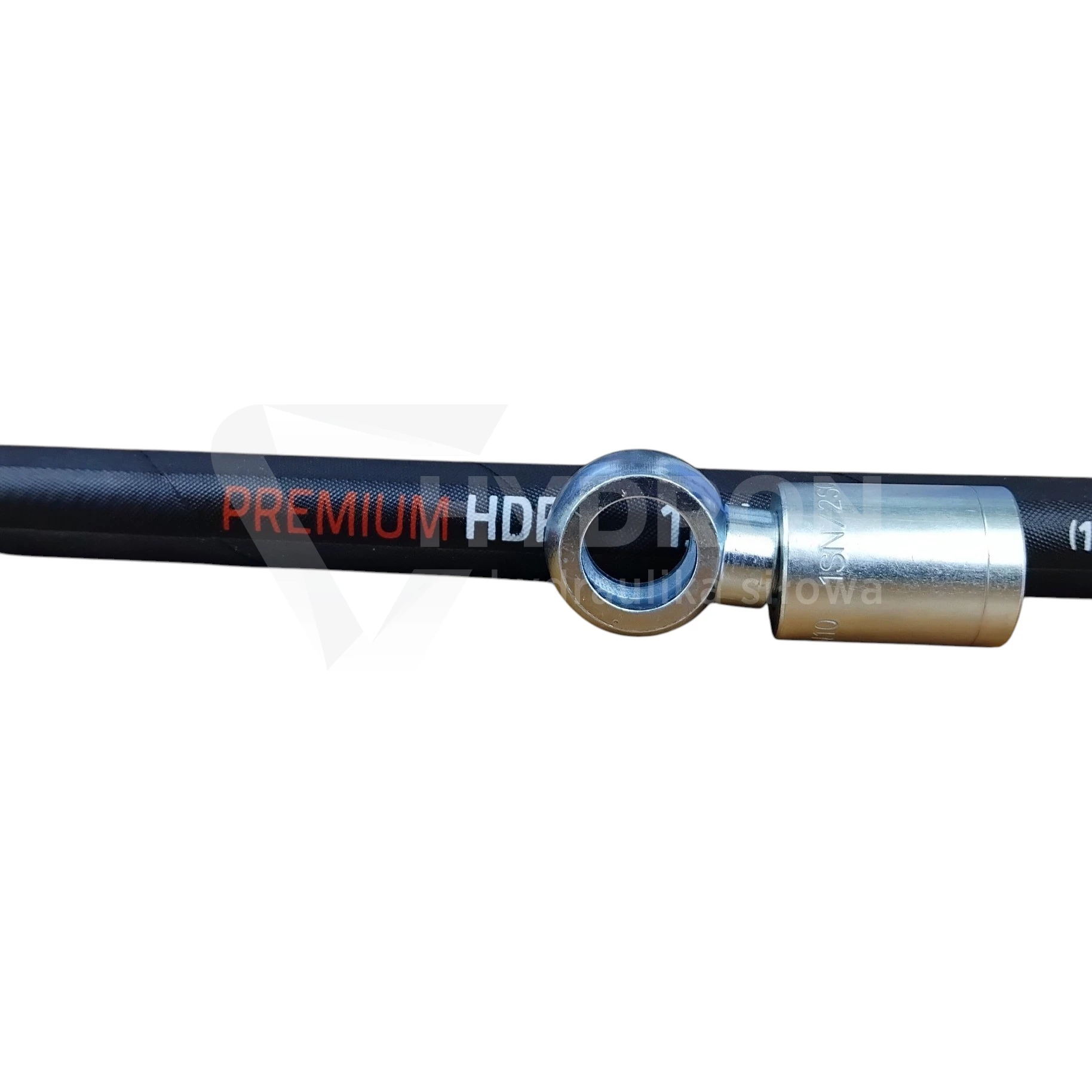

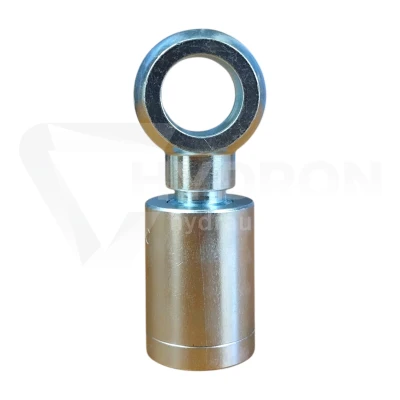

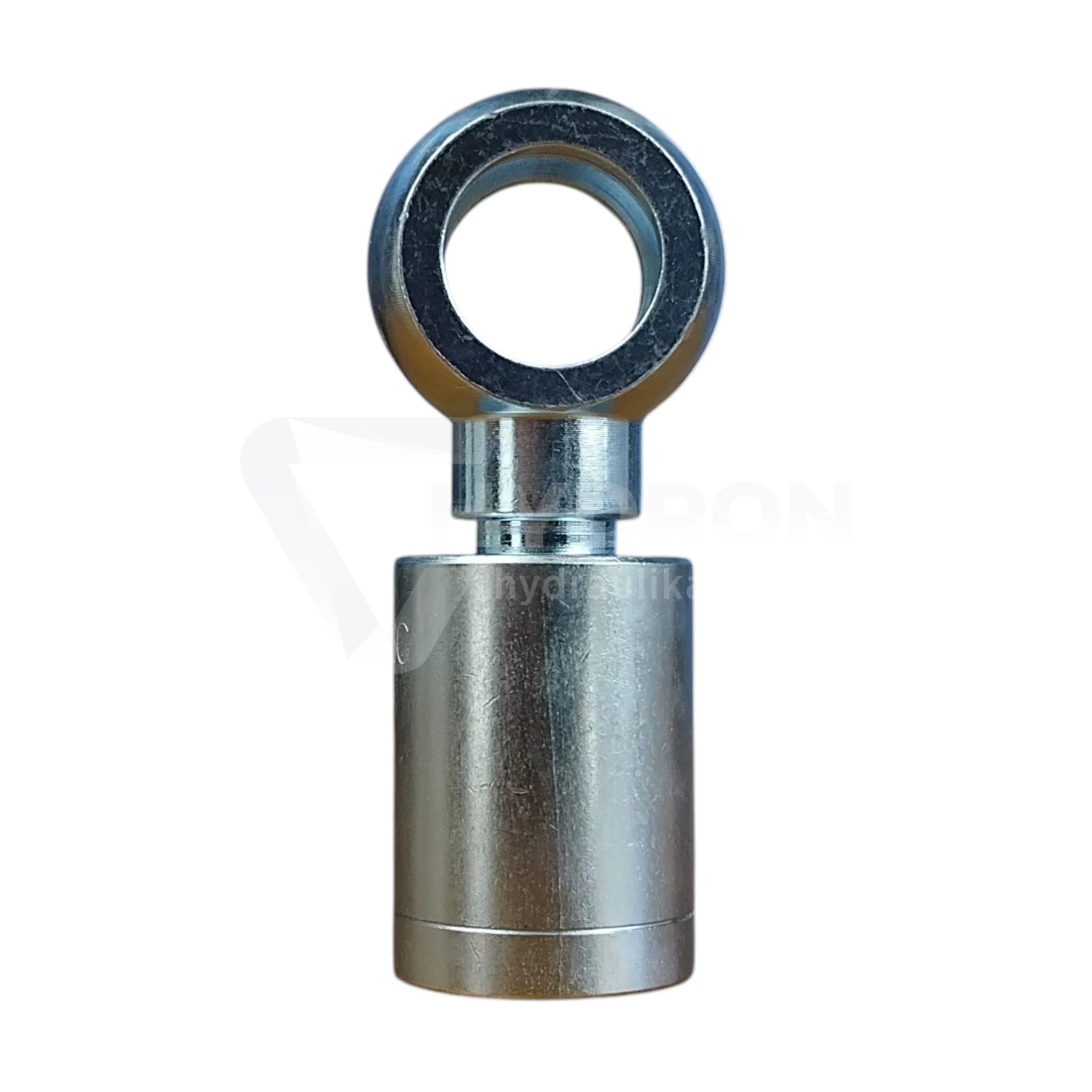

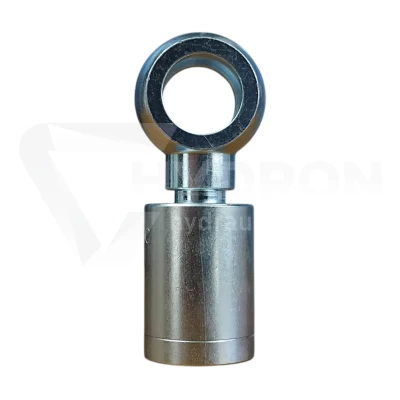

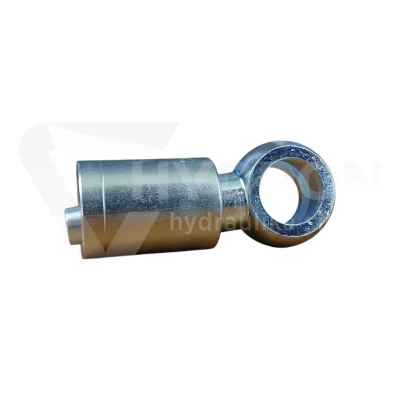

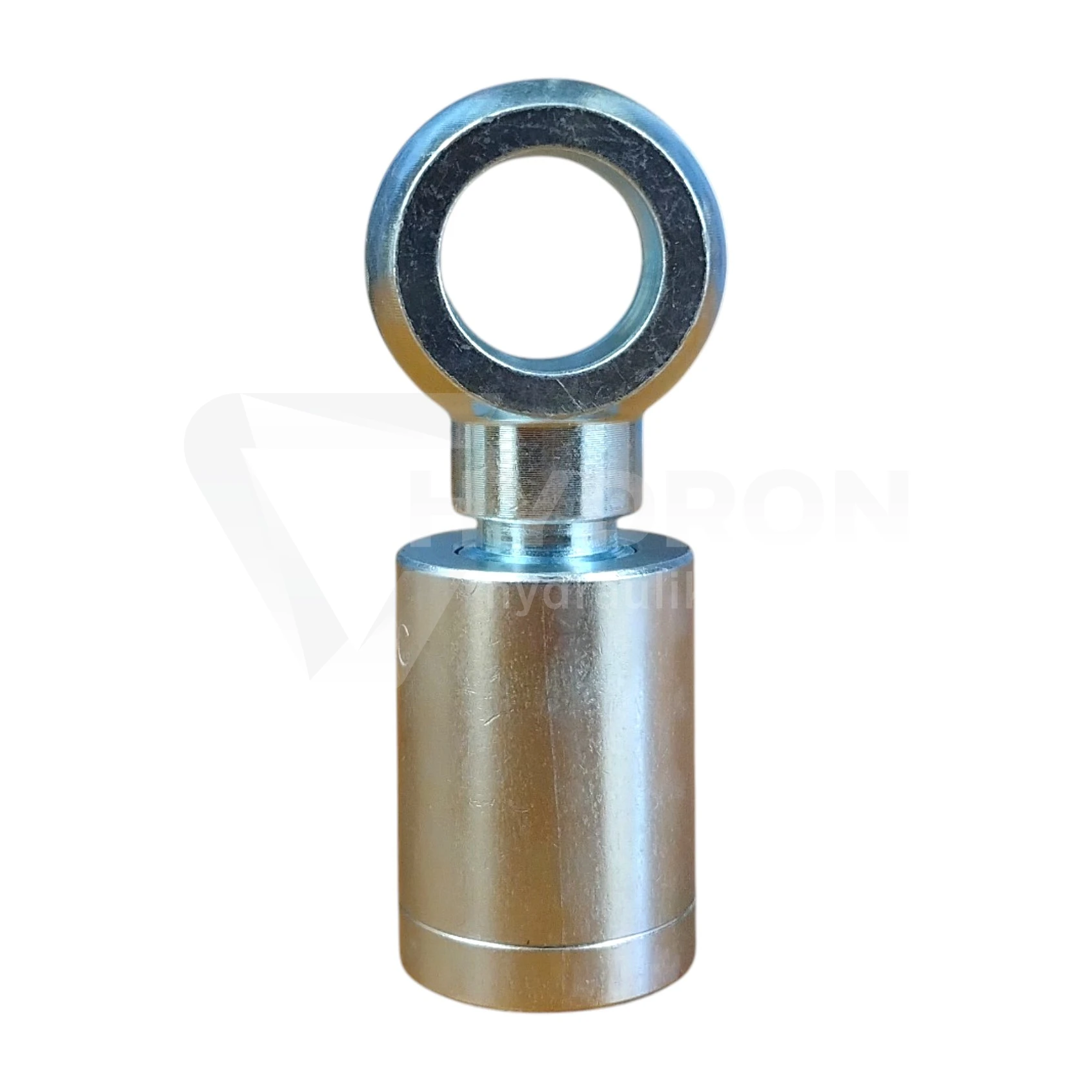

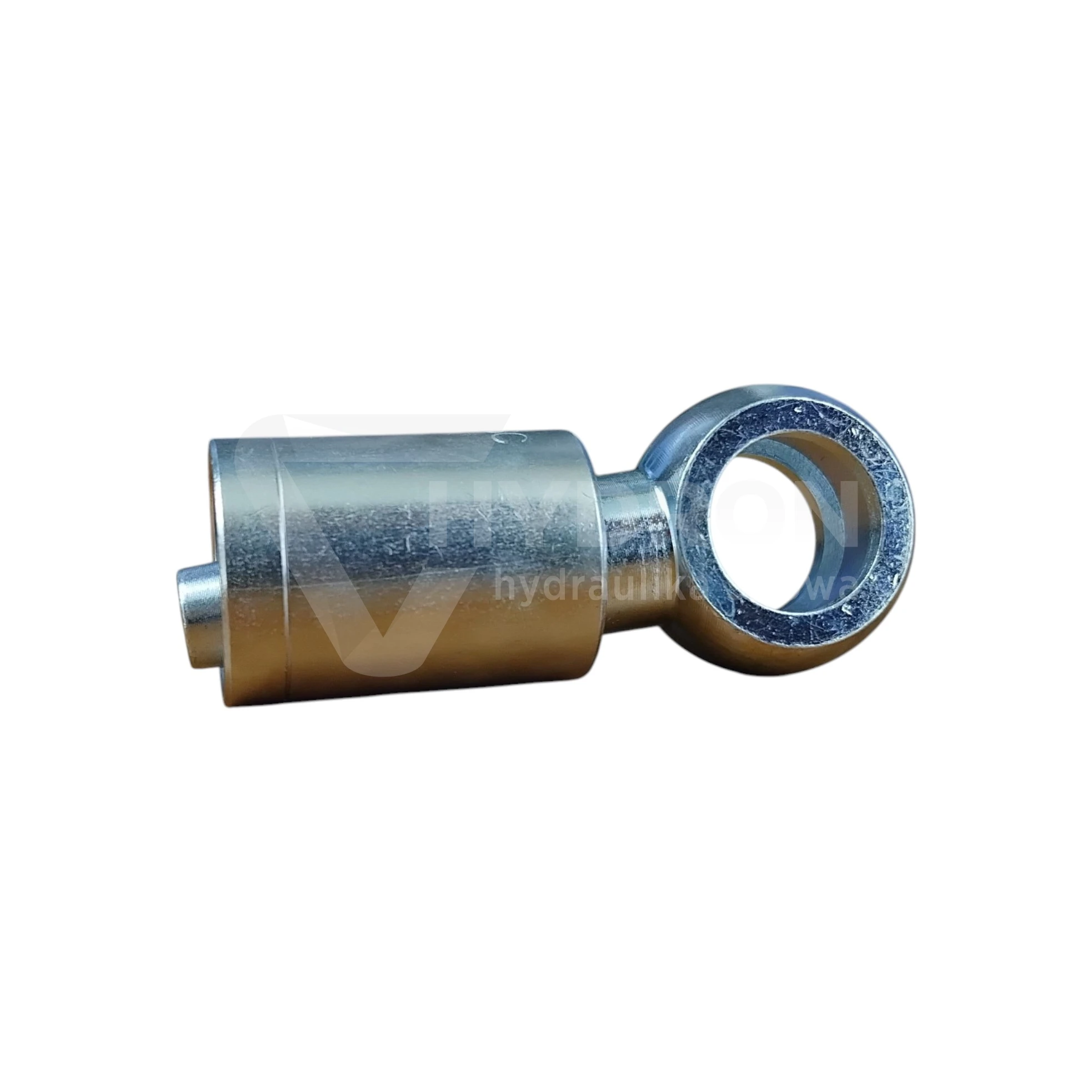

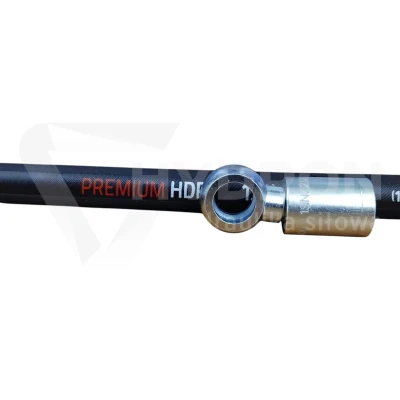

Zakucie Końcówka oczkowa P01 DN10 D10/ 1SN/2SC

Przejdź do sekcji Opinie

24,14 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )

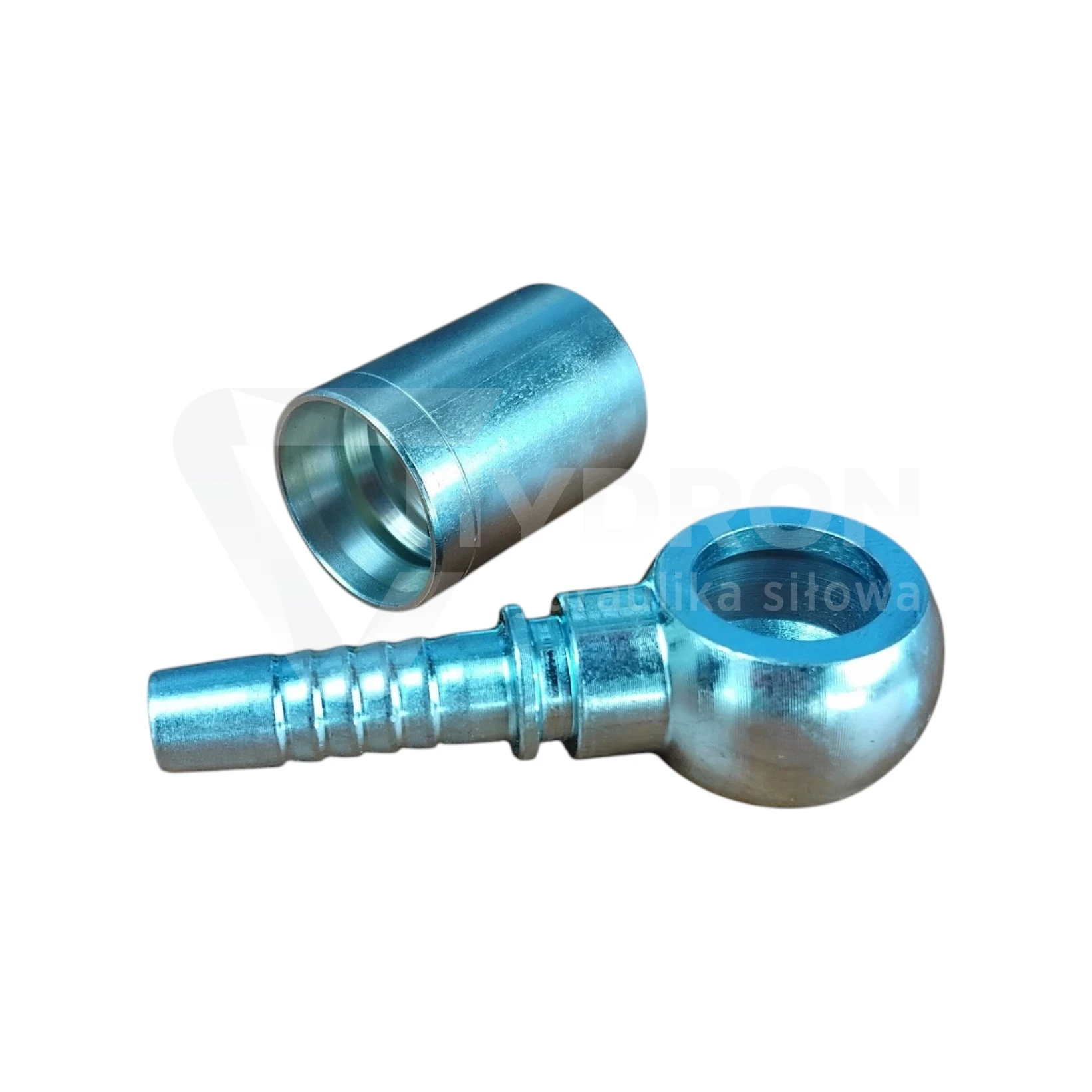

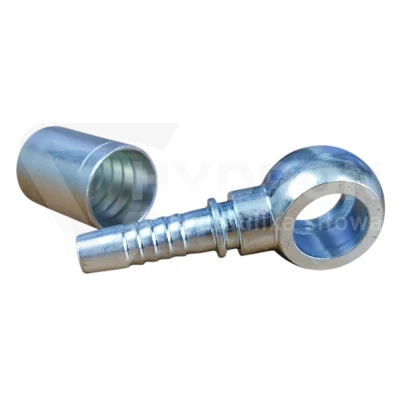

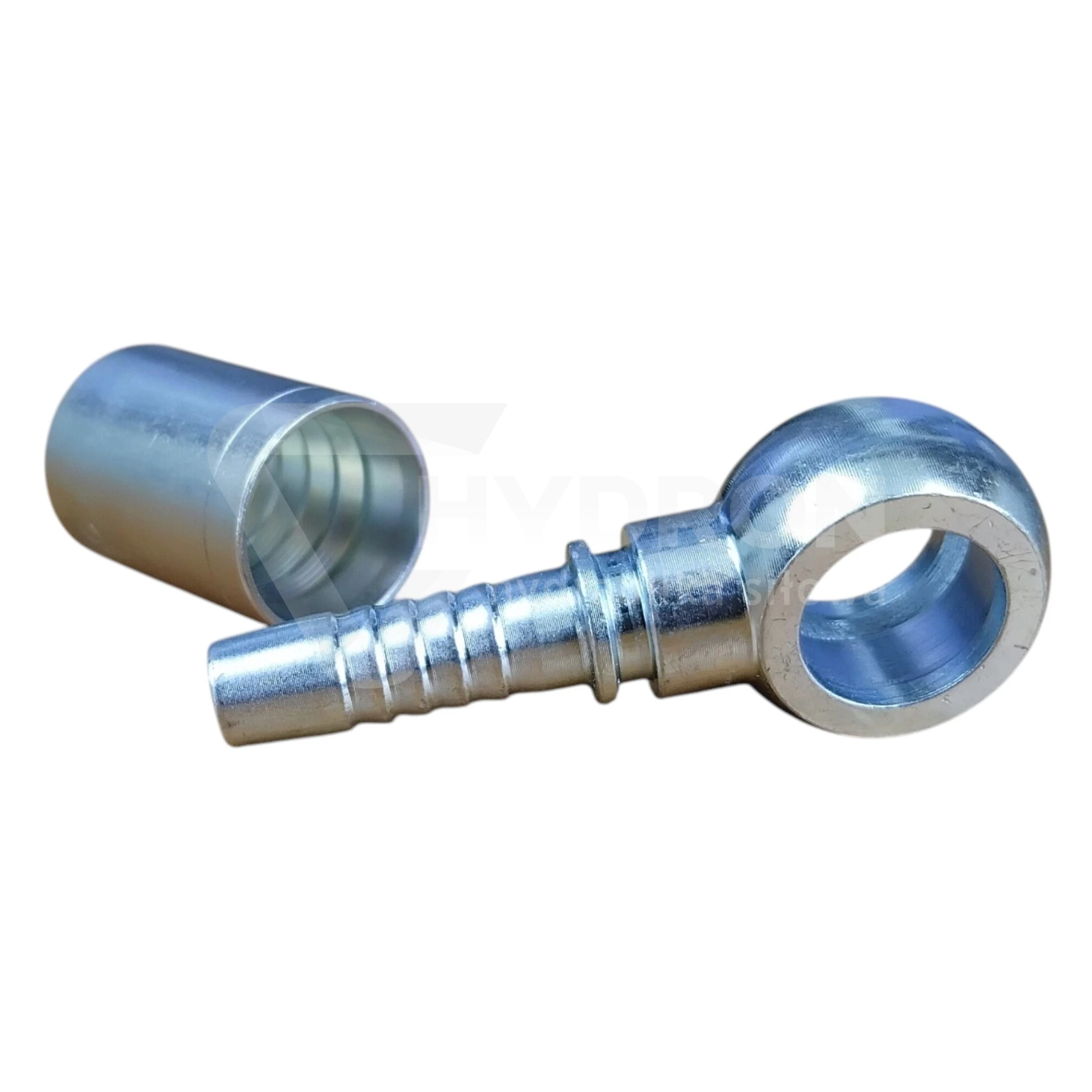

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Rozmiar oczka FI10 (M10x1)
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Zakucie oczkowe P01 DN10 D10 do węża 1SN / 2SC

Zakucie oczkowe P01 DN10 D10 to końcówka hydrauliczna typu BANJO przeznaczona do wykonywania przewodów na wężach DN10 w wykonaniu 1SN i 2SC. Oczko o średnicy 10 mm pozwala wykonać bardzo kompaktowe połączenie na śrubę przelotową, dlatego ten wariant dobrze sprawdza się tam, gdzie przyłącze ma niewielką średnicę, a przestrzeń montażowa jest ograniczona.

Parametry techniczne

typ końcówki: P01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN10,
rozmiar węża: 3/8",
średnica oczka: D10,
przeznaczenie: wykonywanie przewodów hydraulicznych,
kompatybilność: węże 1SN i 2SC.

Nietypowe zestawienie DN10 z oczkiem D10

W tym wariancie rozmiar węża DN10 jest połączony z oczkiem D10. To dobry przykład pokazujący, że wymiar węża i średnica oczka są całkowicie niezależnymi parametrami.

Przy wymianie starego przewodu nie należy więc zakładać, że większy wąż zawsze oznacza większe oczko. W rodzinie P01 występują różne kombinacje DN i średnicy D.

DN10 – strona przewodu 3/8"

DN10 odpowiada przewodowi hydraulicznemu w rozmiarze 3/8". Ten parametr określa część końcówki przeznaczoną do zakucia na wężu.

Przy doborze trzeba sprawdzić także konstrukcję przewodu, ponieważ ten wariant jest przeznaczony do węży 1SN i 2SC.

D10 – średnica oczka 10 mm

D10 oznacza średnicę wewnętrzną oczka wynoszącą 10 mm. To właśnie ten wymiar decyduje o dopasowaniu części oczkowej do istniejącego połączenia typu BANJO.

Jeżeli stary przewód jest dostępny, najlepiej zmierzyć średnicę oczka bezpośrednio i porównać ją z nową końcówką.

Połączenie BANJO w zwartej zabudowie

Końcówka oczkowa umożliwia wykonanie połączenia na śrubę przelotową i pozwala poprowadzić przewód blisko powierzchni siłownika, pompy, rozdzielacza lub bloku hydraulicznego.

Dzięki temu można ograniczyć potrzebę ostrego zaginania węża bezpośrednio za zakuciem i lepiej wykorzystać dostępną przestrzeń montażową.

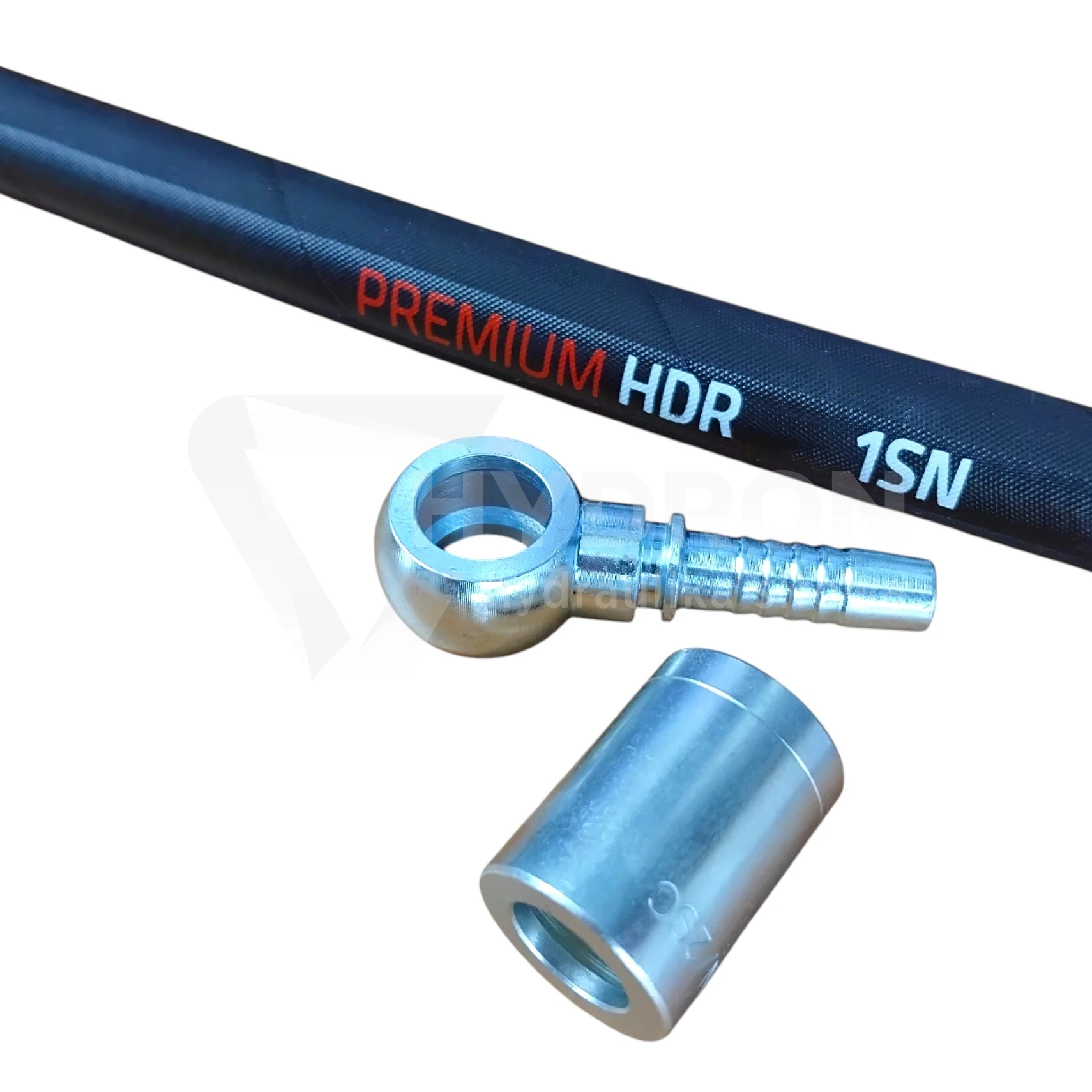

Do węży 1SN i 2SC

Końcówka może być stosowana przy przewodach 1SN i 2SC. Mimo tego samego rozmiaru DN10 są to różne konstrukcje węży, dlatego tuleja oraz parametry zakuwania powinny być dobierane oddzielnie dla konkretnego zestawu.

Nie należy przyjmować jednej średnicy zacisku wyłącznie dlatego, że oba przewody mają taki sam nominalny rozmiar.

Kiedy wybrać P01 DN10 D10?

gdy przewód ma rozmiar DN10,
gdy wymagane jest oczko o średnicy 10 mm,
gdy stosowany jest wąż 1SN lub 2SC,
gdy potrzebne jest kompaktowe połączenie BANJO,
gdy przewód musi przebiegać blisko korpusu elementu hydraulicznego.

Jak uniknąć pomyłki z innym wariantem P01?

W rodzinie P01 dla DN10 występują różne średnice oczek, dlatego samo oznaczenie DN10 nie pozwala wybrać właściwej końcówki. W tym produkcie kluczowy jest właśnie wariant D10.

Przed zamówieniem najlepiej porównać oznaczenie starego przewodu, zmierzyć oczko i sprawdzić typ zastosowanego węża.

Zakute przewody hydrauliczne w HYDRON

W HYDRON możemy przygotować zakuty wąż hydrauliczny na wymiar z dobraną końcówką oczkową, tuleją i parametrami zakuwania odpowiednimi dla konkretnego przewodu.
