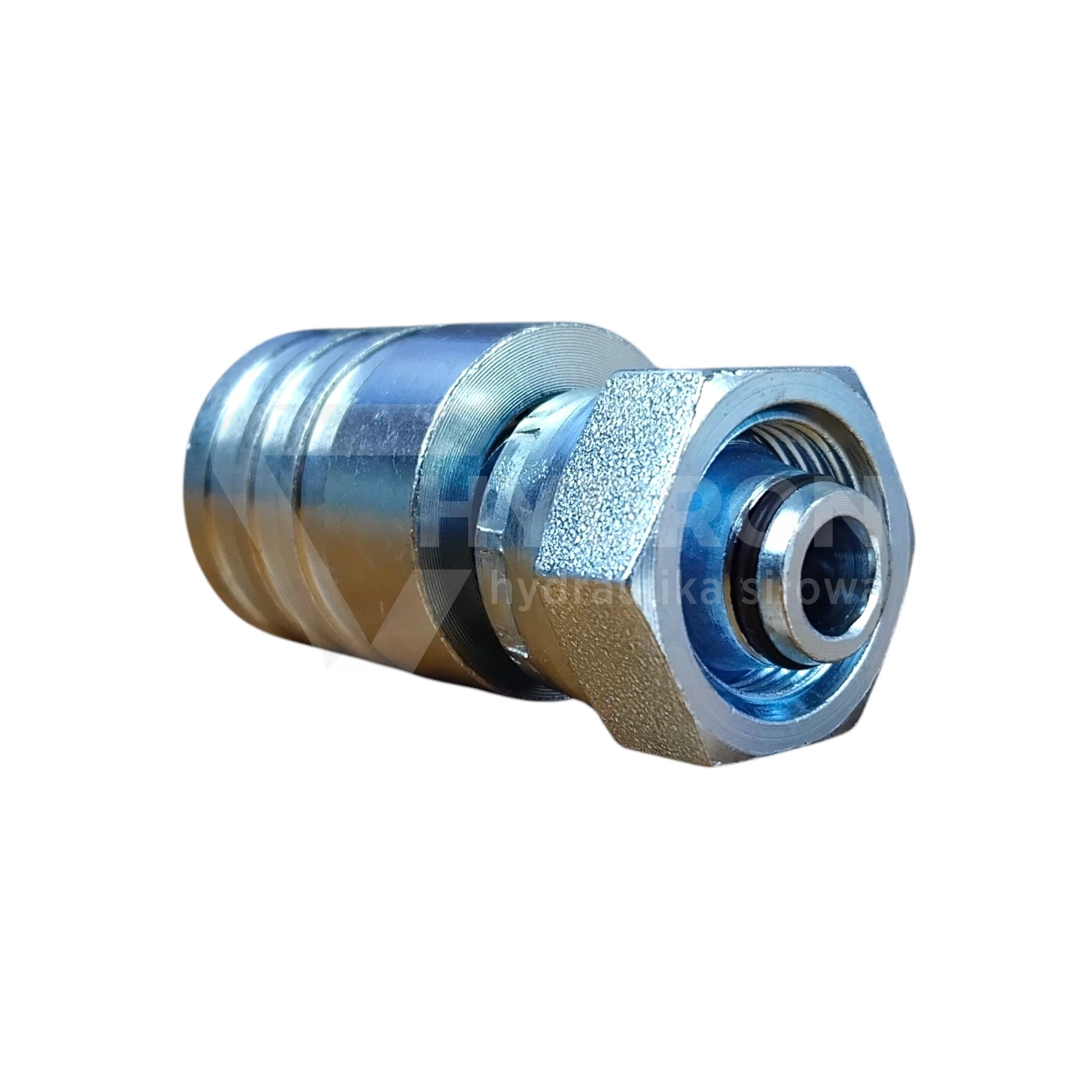

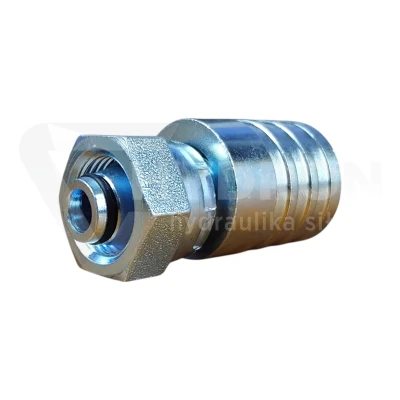

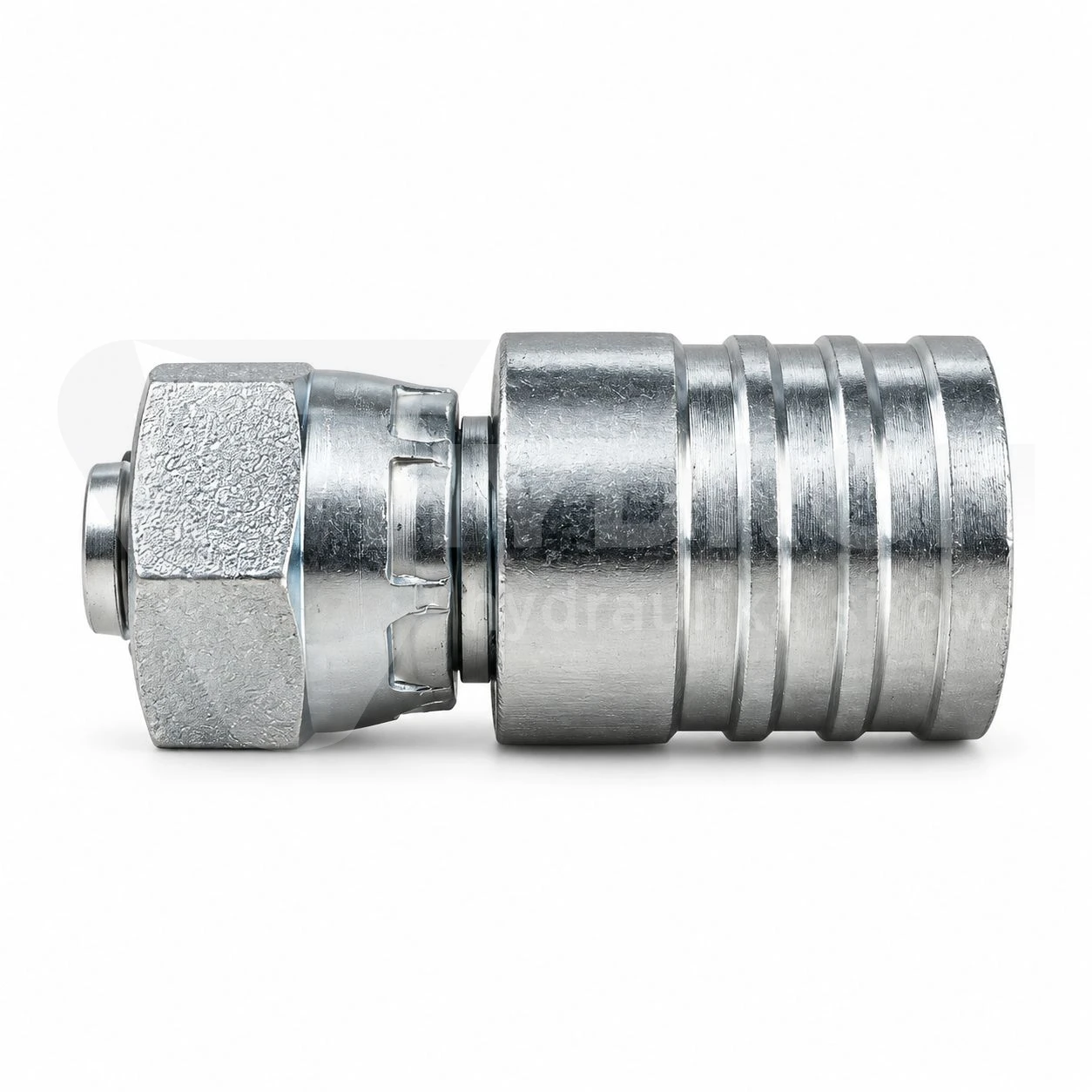

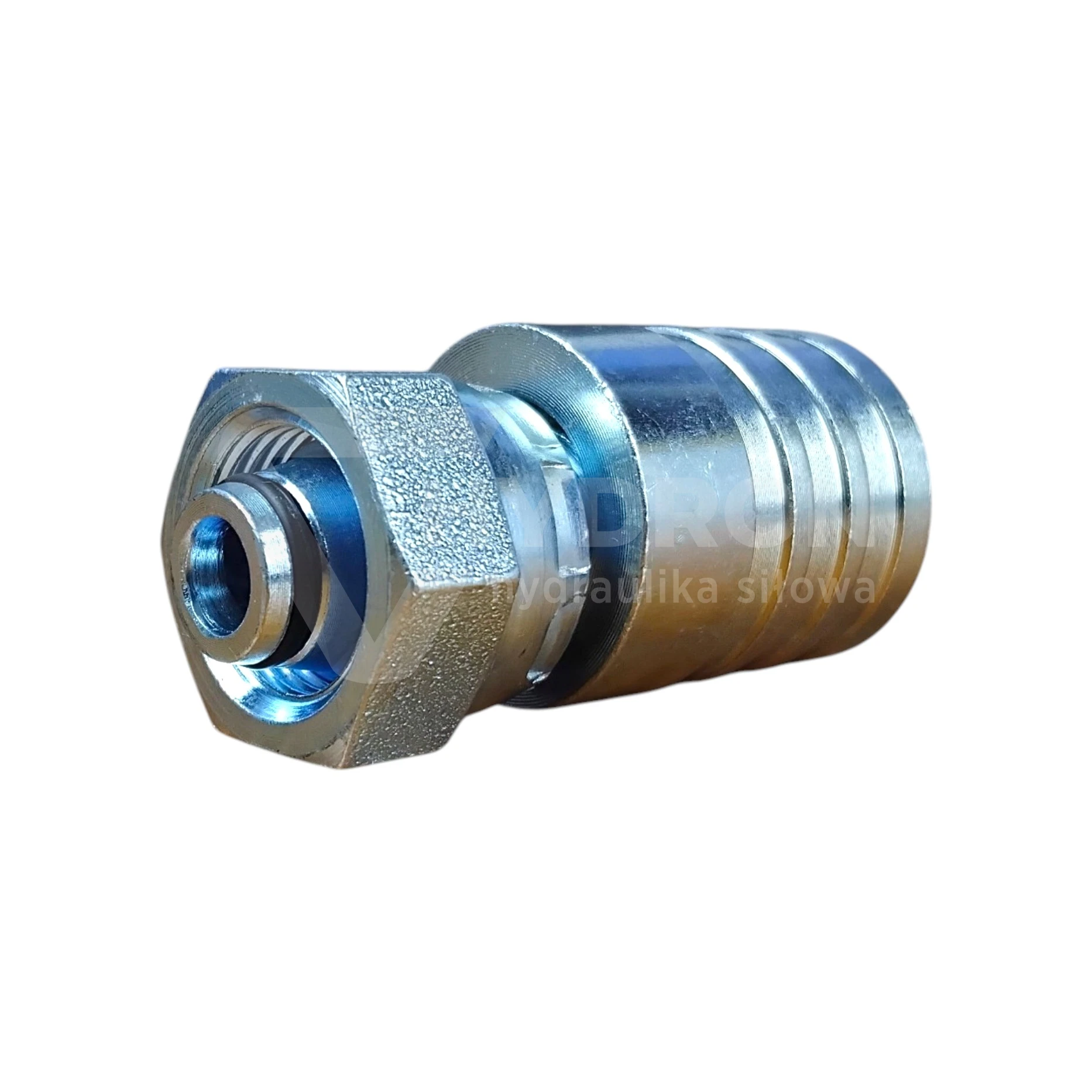

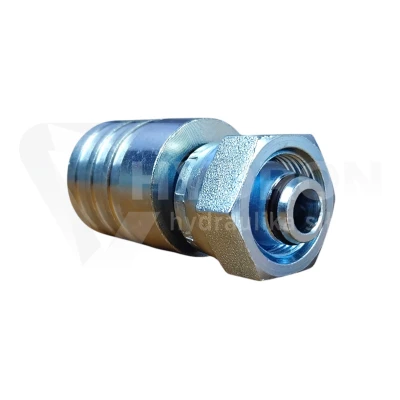

Zakucie DKOS 32 38S M52X2 / 2ST/4SP

Przejdź do sekcji Opinie

89,24 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 32 mm = DN32 ( 1.1/4")
Wersja końcówki końcówka prosta węża
Rodzaj gwintu gwint metryczny
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu M52x2
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 24°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

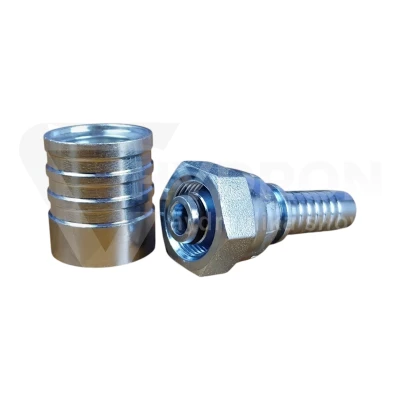

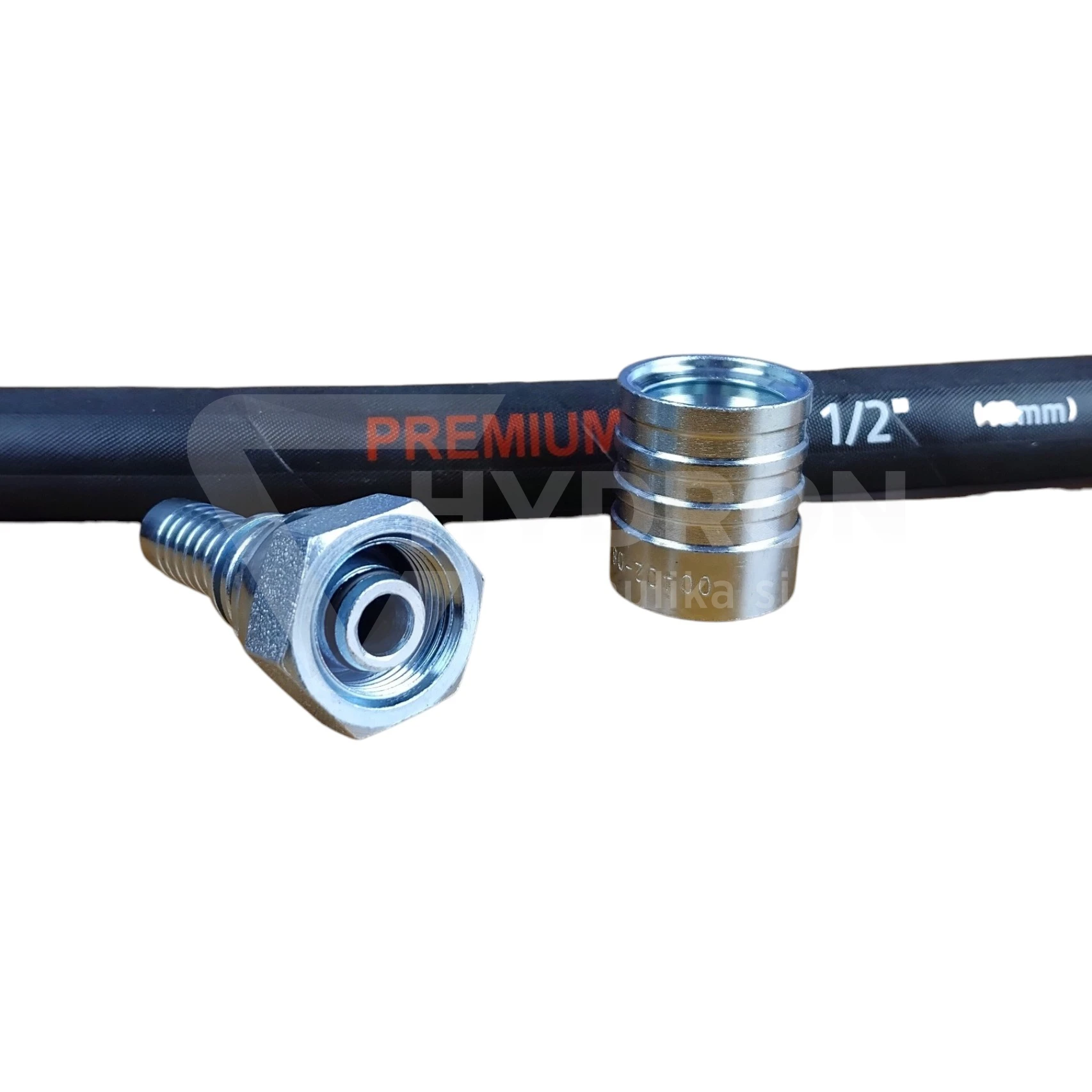

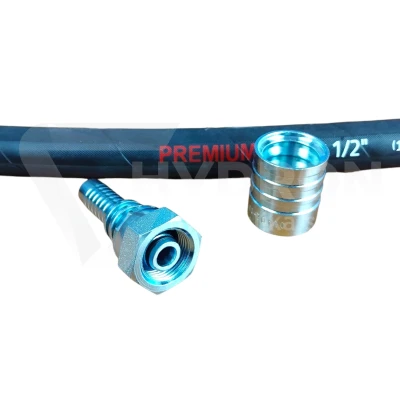

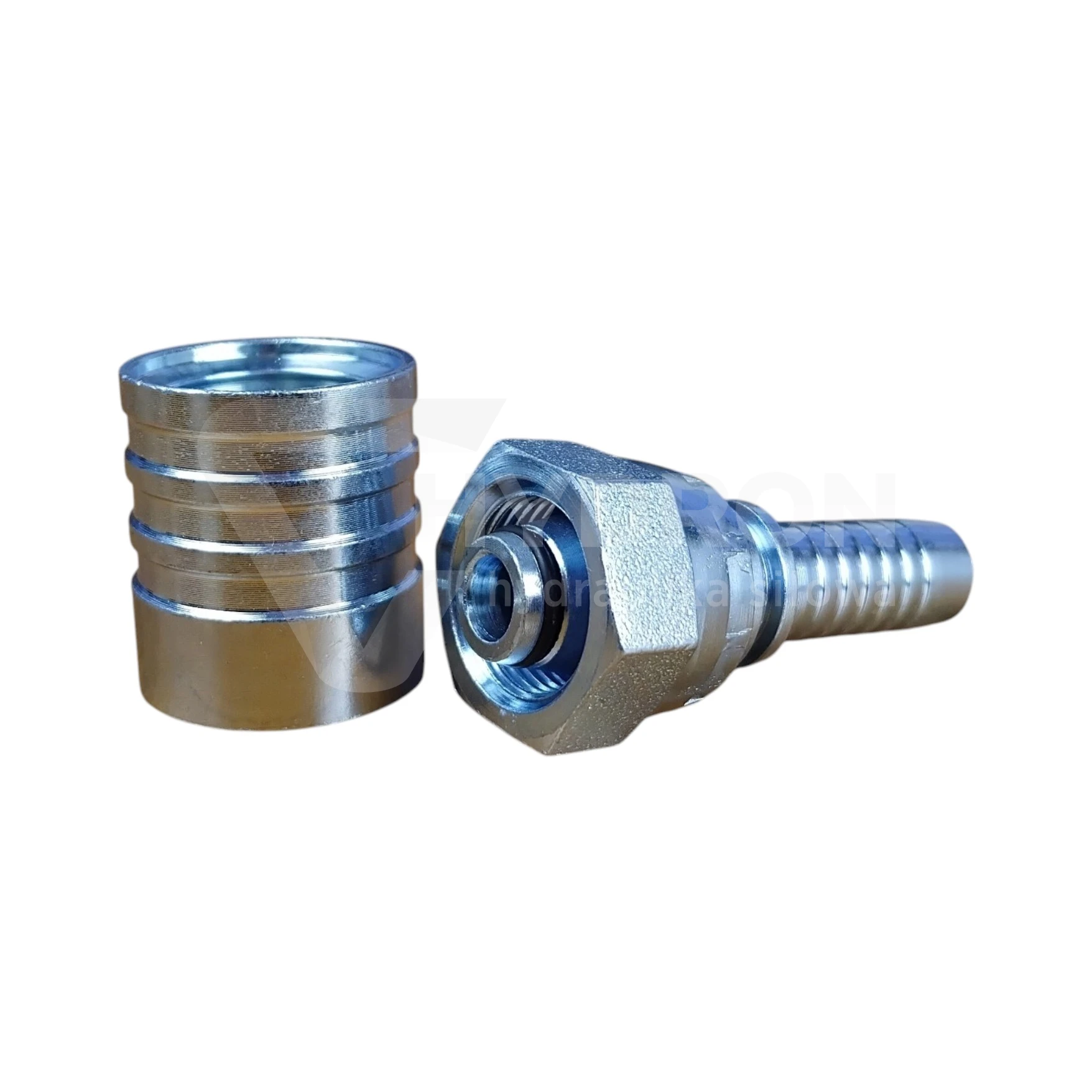

Zakucie DKOS DN32 38S M52x2 do węży 2ST/4SP

Zakucie DKOS DN32 38S M52x2 to prosta końcówka hydrauliczna z gwintem wewnętrznym, przeznaczona do wykonywania przewodów w systemie 2ST/4SP. Strona przewodowa odpowiada rozmiarowi DN32, czyli nominalnie 1 1/4", natomiast przyłącze M52x2 należy do ciężkiej serii 38S. Połączenie wykorzystuje stożek 24° z O-ringiem, dzięki czemu jest przystosowane do szczelnych połączeń w wymagających układach hydrauliki siłowej.

Parametry techniczne

typ produktu: końcówka hydrauliczna do zakuwania,
typ końcówki: DKOS,
wykonanie: proste,
rozmiar przewodu: DN32,
nominalny rozmiar przewodu: 1 1/4",
system przewodowy: 2ST/4SP,
gwint przyłączeniowy: M52x2,
rodzaj gwintu: metryczny wewnętrzny,
rozmiar systemu rurowego: 38S,
seria: ciężka S,
typ uszczelnienia: stożek 24° z O-ringiem,
maksymalne ciśnienie końcówki: 210 bar,
materiał: stal automatowa,
zabezpieczenie antykorozyjne: ocynk z białą pasywacją,
temperatura pracy końcówki: od -20°C do +120°C,
przeznaczenie: zakuwanie przewodów hydraulicznych.

DN32 wymaga poprawnego doboru całego systemu zakuwania

Przy przewodzie DN32 dobór samej średnicy nominalnej to za mało. Większy wąż wymaga właściwej końcówki, tulei oraz parametrów zacisku dopasowanych do konkretnej konstrukcji przewodu. W tym wariancie oznaczenie 2ST/4SP jest istotnym elementem doboru i nie powinno być pomijane.

Nie należy automatycznie stosować tulei ani ustawień zakuwarki przeznaczonych do 1SN, 2SN czy 4SH tylko dlatego, że przewody mają ten sam rozmiar DN32.

M52x2 38S – nie wystarczy sprawdzić samego gwintu

Gwint M52x2 opisuje stronę przyłączeniową, natomiast 38S wskazuje ciężką serię połączenia metrycznego. Oba oznaczenia trzeba traktować łącznie.

Przy odtwarzaniu starego przewodu częstym błędem jest dopasowanie elementu jedynie według średnicy i skoku gwintu. Prawidłowe połączenie wymaga również zgodności serii oraz powierzchni uszczelniającej.

Stożek 24° z O-ringiem – jak działa uszczelnienie?

W końcówkach DKOS szczelność uzyskiwana jest dzięki współpracy powierzchni stożkowej 24° oraz pierścienia O-ring. Gwint M52x2 odpowiada za mechaniczne skręcenie elementów, ale sam w sobie nie tworzy właściwego uszczelnienia.

Dlatego podczas serwisu warto kontrolować stan stożka i O-ringu. Zarysowanie powierzchni lub uszkodzenie uszczelnienia może prowadzić do wycieku nawet przy prawidłowo dobranym gwincie.

38S – ciężka seria do dużych przyłączy hydraulicznych

Oznaczenie 38S identyfikuje ciężką serię przyłącza. W praktyce jest to szczególnie ważne przy większych średnicach, gdzie nie można traktować wersji lekkiej i ciężkiej jako zamiennych tylko dlatego, że część wymiarów wygląda podobnie.

Przed montażem należy upewnić się, że element współpracujący również odpowiada właściwej serii 38S.

210 bar – parametr końcówki, nie gotowego przewodu

Dla rodziny DKOS DN32 38S M52x2 HYDRON podaje maksymalne ciśnienie końcówki 210 bar. Nie należy jednak interpretować tej wartości jako automatycznego ciśnienia roboczego gotowego przewodu.

Dopuszczalne ciśnienie kompletnego przewodu wynika z parametrów wszystkich zastosowanych elementów: węża, końcówek, tulei i jakości wykonanego zacisku. Ostateczną wartość ogranicza element o najniższym dopuszczalnym ciśnieniu.

Na co zwrócić uwagę przy naprawie starego przewodu?

potwierdź rozmiar przewodu DN32,
sprawdź, czy przewód odpowiada systemowi 2ST/4SP,
zweryfikuj gwint M52x2,
potwierdź ciężką serię 38S,
sprawdź stożek 24° i stan O-ringu,
dobierz właściwą tuleję zaciskową,
zastosuj parametry zakuwania przewidziane dla konkretnego zestawu.

Dlaczego nie warto kopiować ustawień z innego DN?

Parametry zakuwania zależą nie tylko od typu końcówki, ale także od średnicy przewodu, konstrukcji węża i zastosowanej tulei. Ustawienia dla DN25 lub innego systemu nie powinny być przenoszone na DN32 bez potwierdzenia danych technologicznych.

Zastosowanie końcówki DKOS DN32

Końcówki DKOS tej wielkości stosowane są w hydraulice mobilnej, przemysłowej i maszynowej, szczególnie tam, gdzie potrzebne są duże przekroje przepływu i metryczne przyłącza ciężkiej serii. Spotyka się je w maszynach budowlanych, rolniczych, leśnych i urządzeniach przemysłowych.
