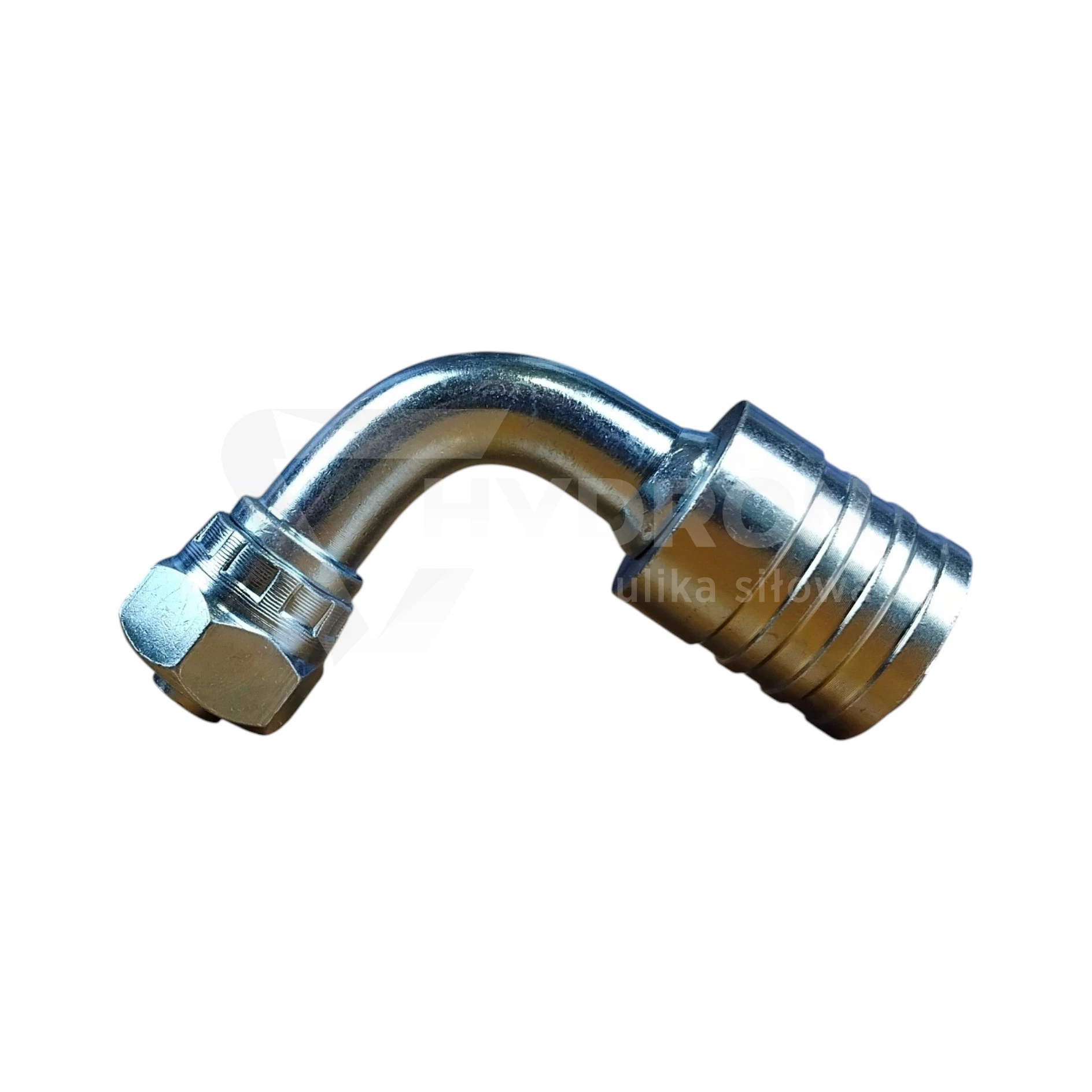

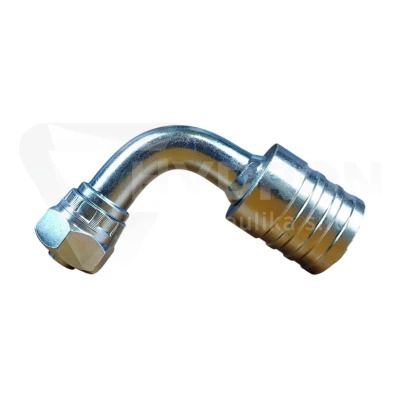

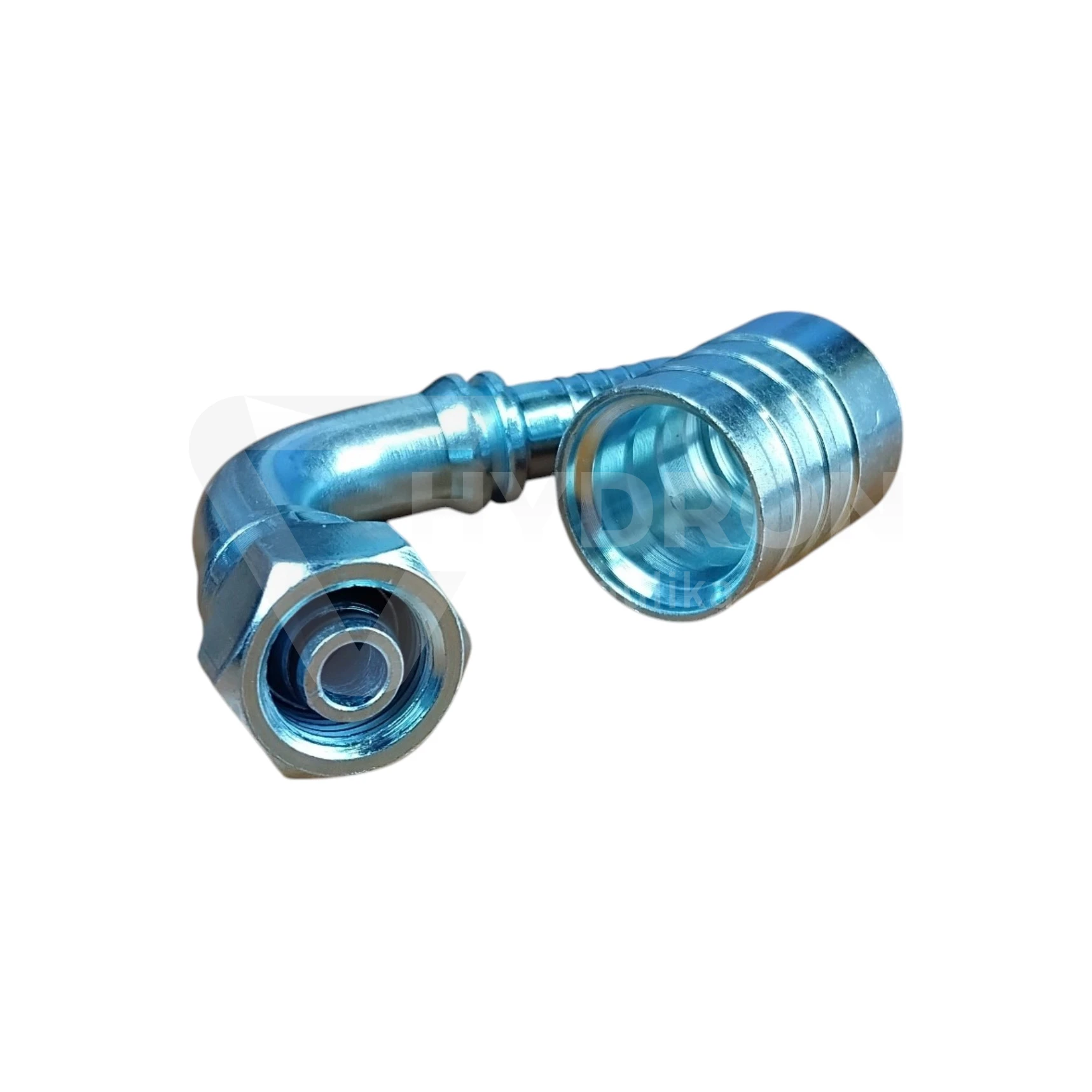

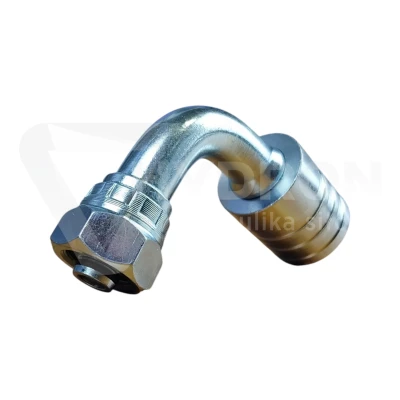

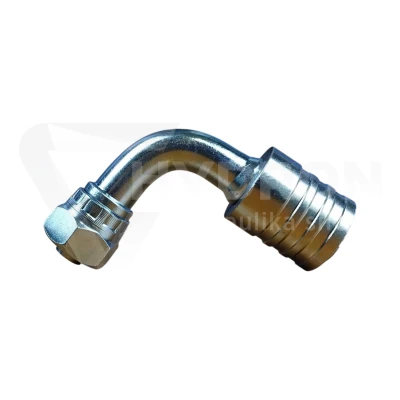

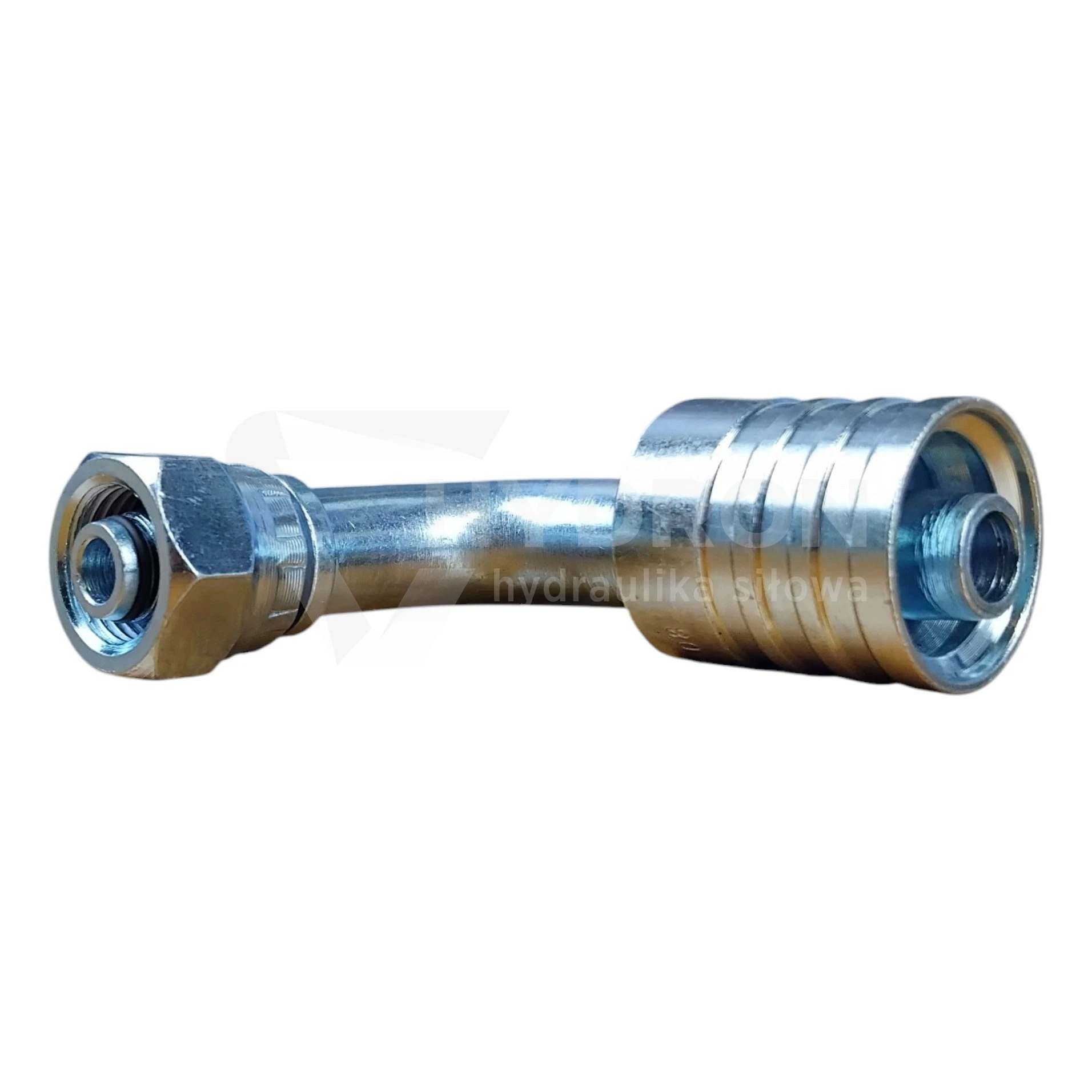

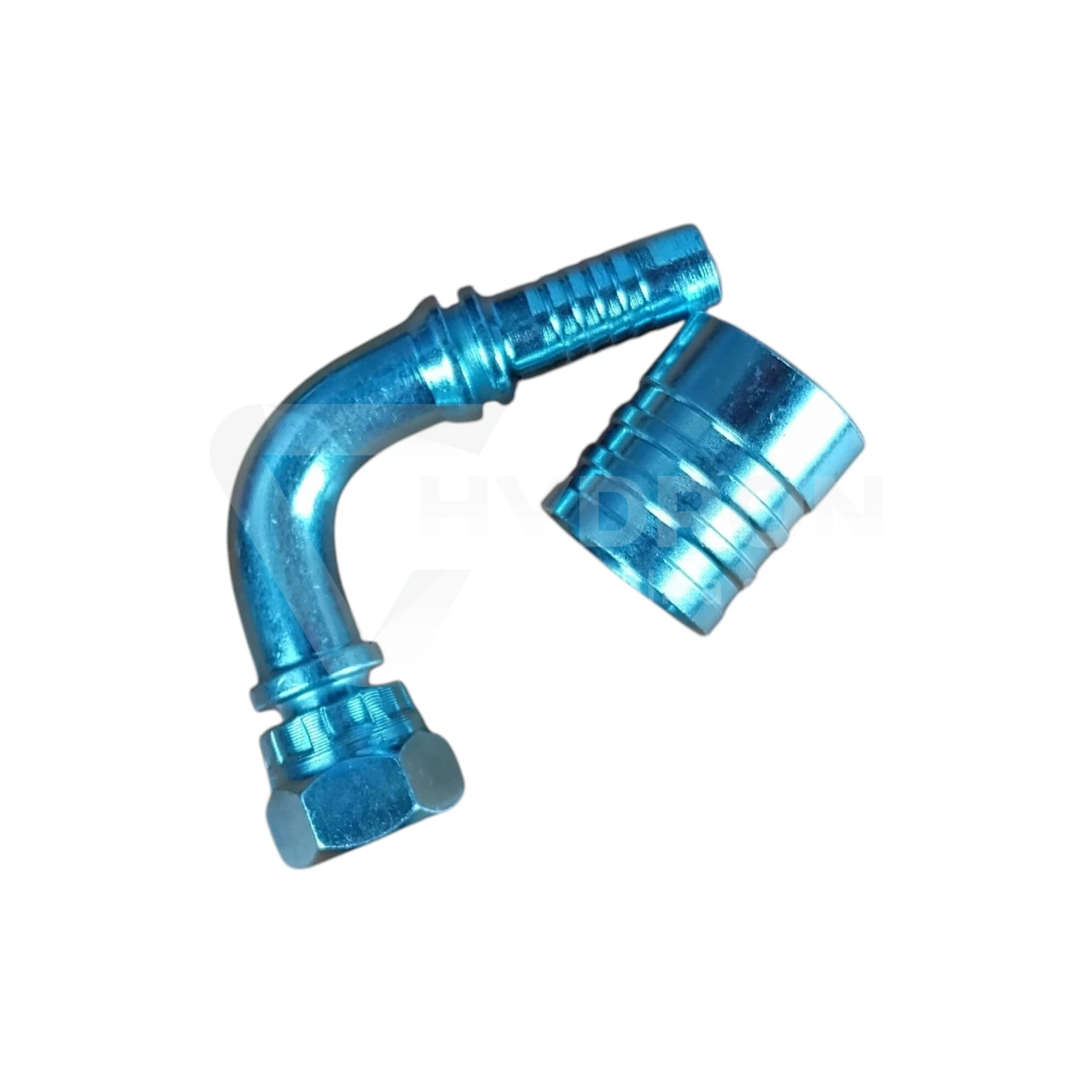

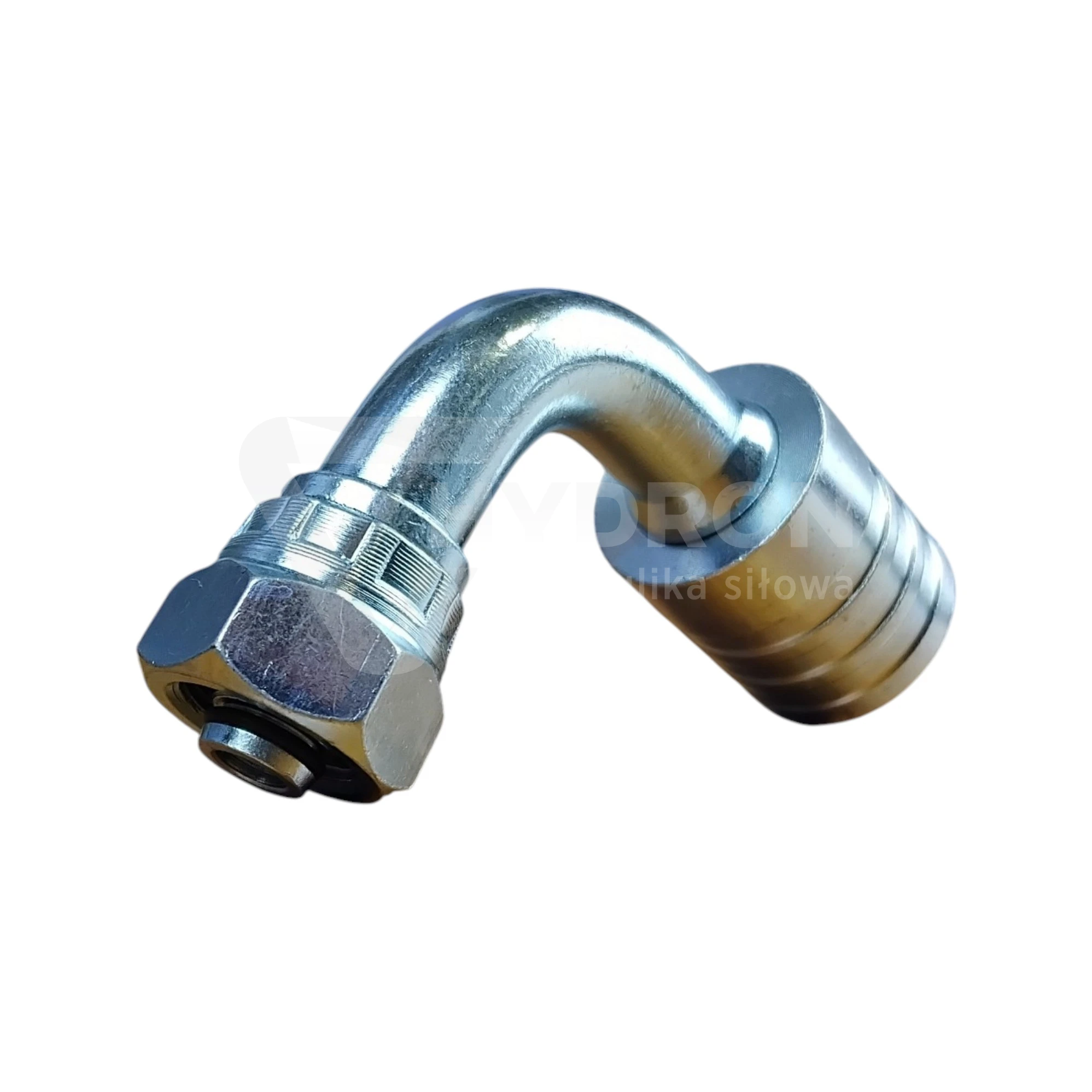

Zakucie DKOS 90° 20 25S M36X2 / 2ST/4SP

Przejdź do sekcji Opinie

50,48 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 20 mm = DN19/20 ( 3/4" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu M36x2
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) 25S ( wersja ciężka )
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 24°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

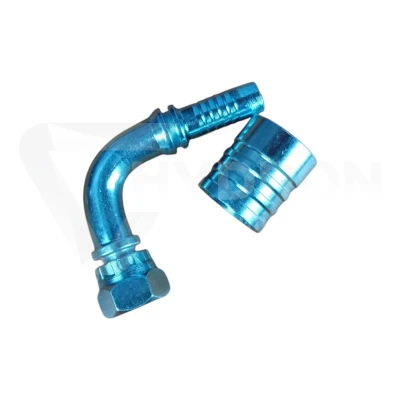

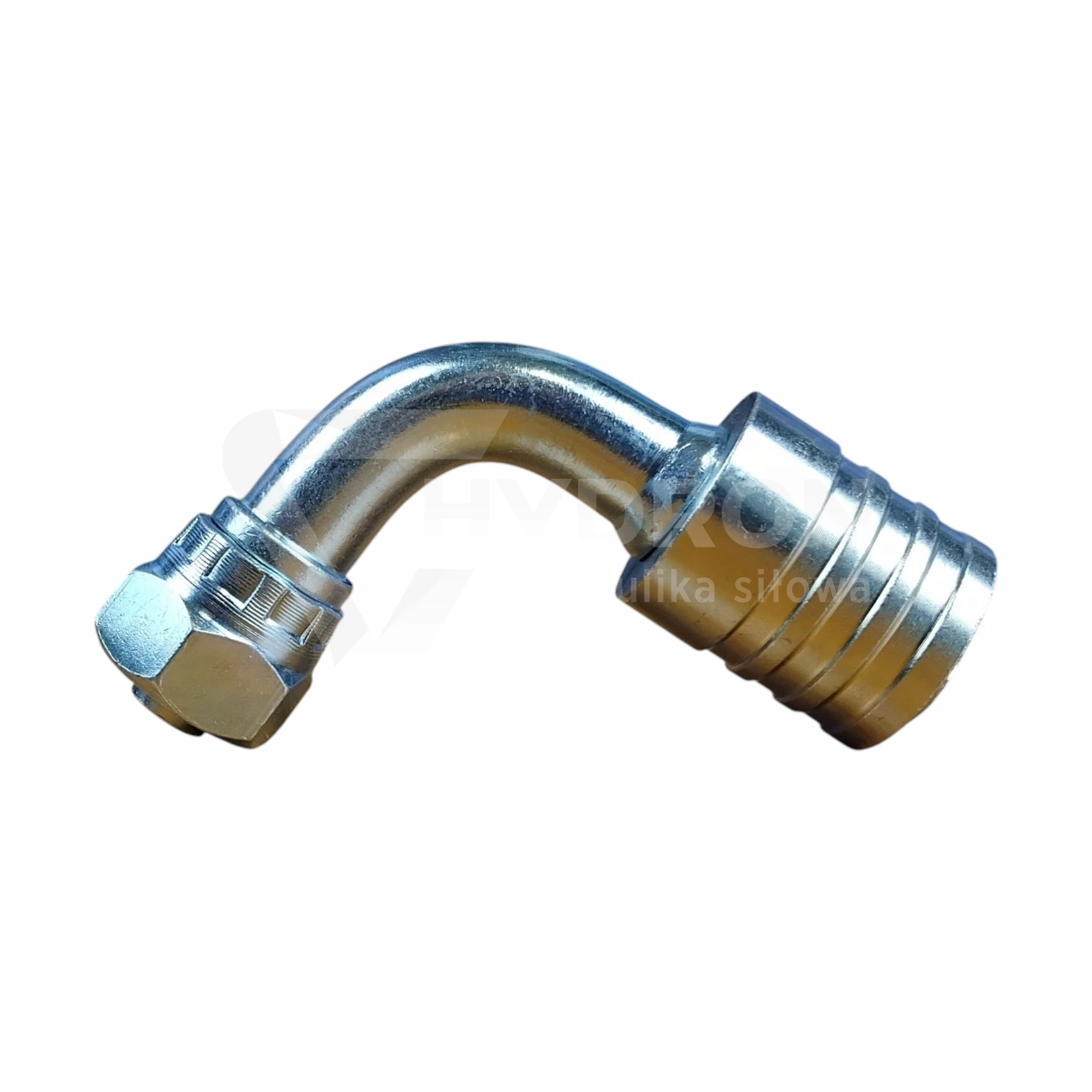

Zakucie DKOS 90° DN20 25S M36x2 do węża 2ST/4SP

Zakucie DKOS 90° DN20 25S M36x2 jest przeznaczone do wykonywania przewodów hydraulicznych, w których potrzebne jest ciężkie metryczne przyłącze 24° oraz wyprowadzenie węża pod kątem prostym. Końcówka współpracuje z przewodem DN20, posiada gwint wewnętrzny M36x2 i należy do ciężkiej serii 25S. Uszczelnienie realizowane jest na stożku 24° z O-ringiem, a wykonanie 90° ułatwia montaż w miejscach, gdzie brakuje przestrzeni na prowadzenie przewodu na wprost.

Parametry techniczne

typ końcówki: DKOS 90°,
średnica nominalna węża: DN20,
rozmiar węża: 3/4",
seria przyłącza: 25S,
wykonanie serii: ciężkie,
gwint: M36x2,
rodzaj gwintu: metryczny wewnętrzny,
kąt: 90°,
typ uszczelnienia: stożek 24° z O-ringiem,
przeznaczenie: zakuwanie przewodów hydraulicznych,
typ węża: 2ST / 4SP,
standard połączenia: system metryczny 24°.

DKOS 90° – gdy liczy się miejsce przy przyłączu

W dużej części maszyn przewód hydrauliczny nie może wyjść z przyłącza na wprost, bo tuż obok znajduje się rama, siłownik, rozdzielacz albo inny element konstrukcji. W takim przypadku końcówka 90° pozwala zmienić kierunek przewodu już przy samym przyłączu.

Dzięki temu nie trzeba wykonywać ciasnego łuku bezpośrednio za tuleją zaciskową. To pomaga ograniczyć naprężenia węża i ułatwia zachowanie prawidłowego promienia gięcia.

25S – ciężka seria metryczna

Oznaczenie 25S wskazuje na ciężką serię połączenia metrycznego. W tym przypadku gwint M36x2 współpracuje z geometrią 25S i stożkiem 24°.

Nie należy dobierać końcówki wyłącznie po średnicy gwintu. Ten sam gwint może występować w innych konfiguracjach, dlatego przy identyfikacji trzeba sprawdzić również serię oraz typ uszczelnienia.

Stożek 24° z O-ringiem

Końcówka DKOS uszczelnia się na powierzchni stożkowej 24° z dodatkowym O-ringiem. Gwint M36x2 odpowiada za dociągnięcie połączenia, ale nie jest głównym miejscem uszczelnienia.

Dlatego element współpracujący również musi być zgodny z systemem DKOS 25S. Sam fakt, że gwint daje się nakręcić, nie oznacza jeszcze prawidłowego połączenia hydraulicznego.

DN20 i M36x2 – sprawdź oba parametry

DN20 określa rozmiar węża hydraulicznego, do którego przeznaczona jest końcówka. Gwint M36x2 znajduje się natomiast po stronie przyłączeniowej.

Przy odtwarzaniu starego przewodu trzeba więc potwierdzić zarówno średnicę węża, jak i dokładny rozmiar gwintu oraz serię 25S.

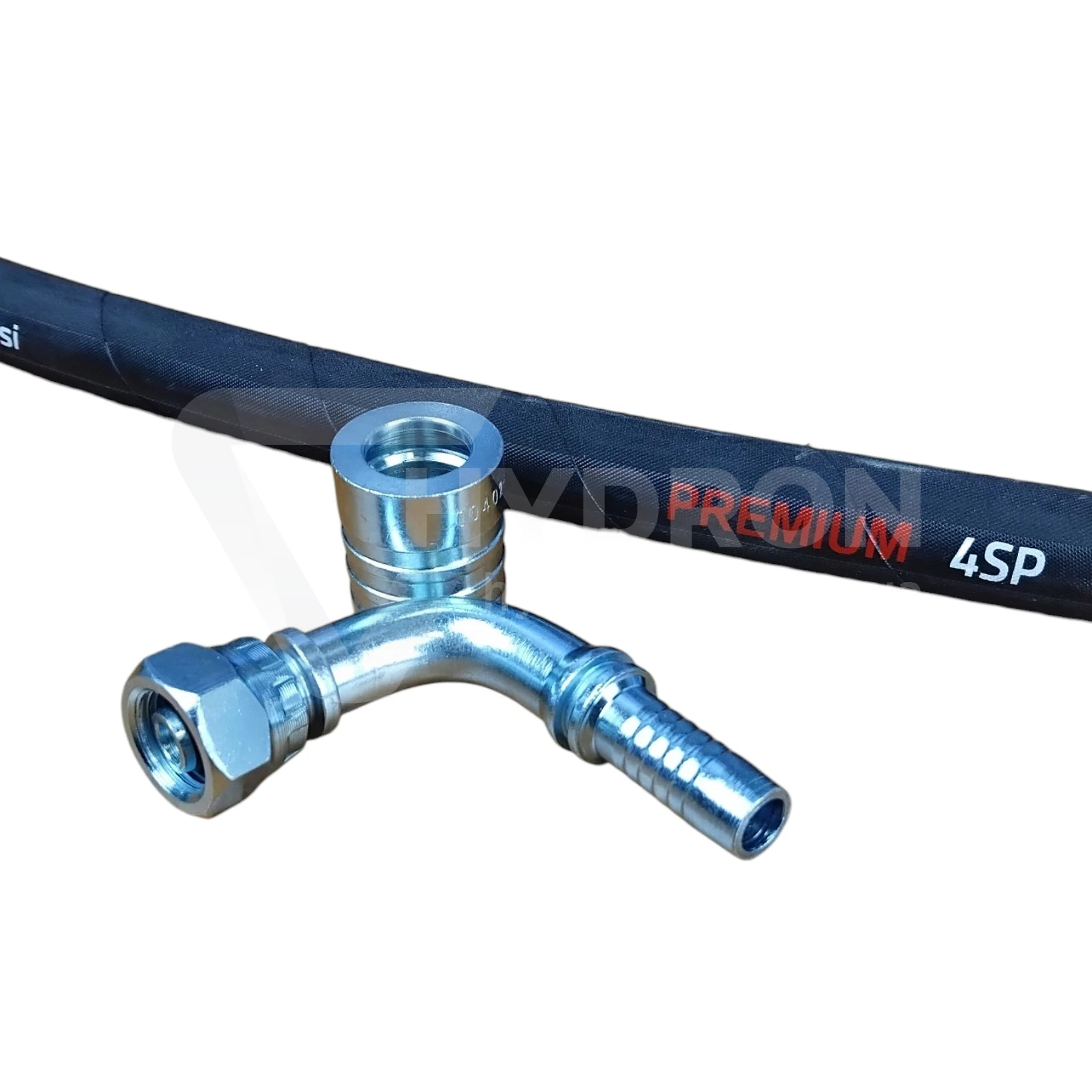

Do przewodów 2ST i 4SP

Ten wariant został oznaczony jako przeznaczony do przewodów 2ST i 4SP. Przy wykonywaniu kompletnego przewodu należy dobrać właściwą tuleję oraz zastosować parametry zacisku odpowiednie dla konkretnego zestawu wąż + końcówka + tuleja.

Prawidłowy dobór wszystkich trzech elementów ma bezpośredni wpływ na szczelność i trwałość gotowego przewodu.

Orientację końcówki trzeba ustawić przed zakuciem

W przypadku końcówek 90° bardzo ważne jest ich ustawienie względem drugiego końca przewodu. Po wykonaniu zakucia korpusu końcówki nie można dowolnie obracać.

Jeżeli przewód ma dwie końcówki kątowe, najlepiej odwzorować ich wzajemne położenie na podstawie starego przewodu lub dokładnego pomiaru z maszyny.

Gdzie stosuje się DKOS 90° DN20?

Końcówki DKOS 90° znajdują zastosowanie w hydraulice maszyn rolniczych, budowlanych, przemysłowych, leśnych i mobilnych, szczególnie tam, gdzie instalacja wykorzystuje ciężkie połączenia metryczne 24°.

Wariant DN20 25S M36x2 sprawdzi się przy wykonywaniu nowych przewodów oraz przy odtwarzaniu istniejących przewodów hydraulicznych na wzór.
