Zakucie DKOS 90° 32 38S M52X2 / 2ST/4SP

Przejdź do sekcji Opinie

109,93 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 32 mm = DN32 ( 1.1/4")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu M52x2
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) 38S ( wersja ciężka )
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 24°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

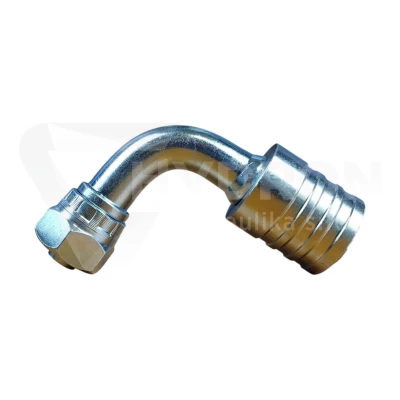

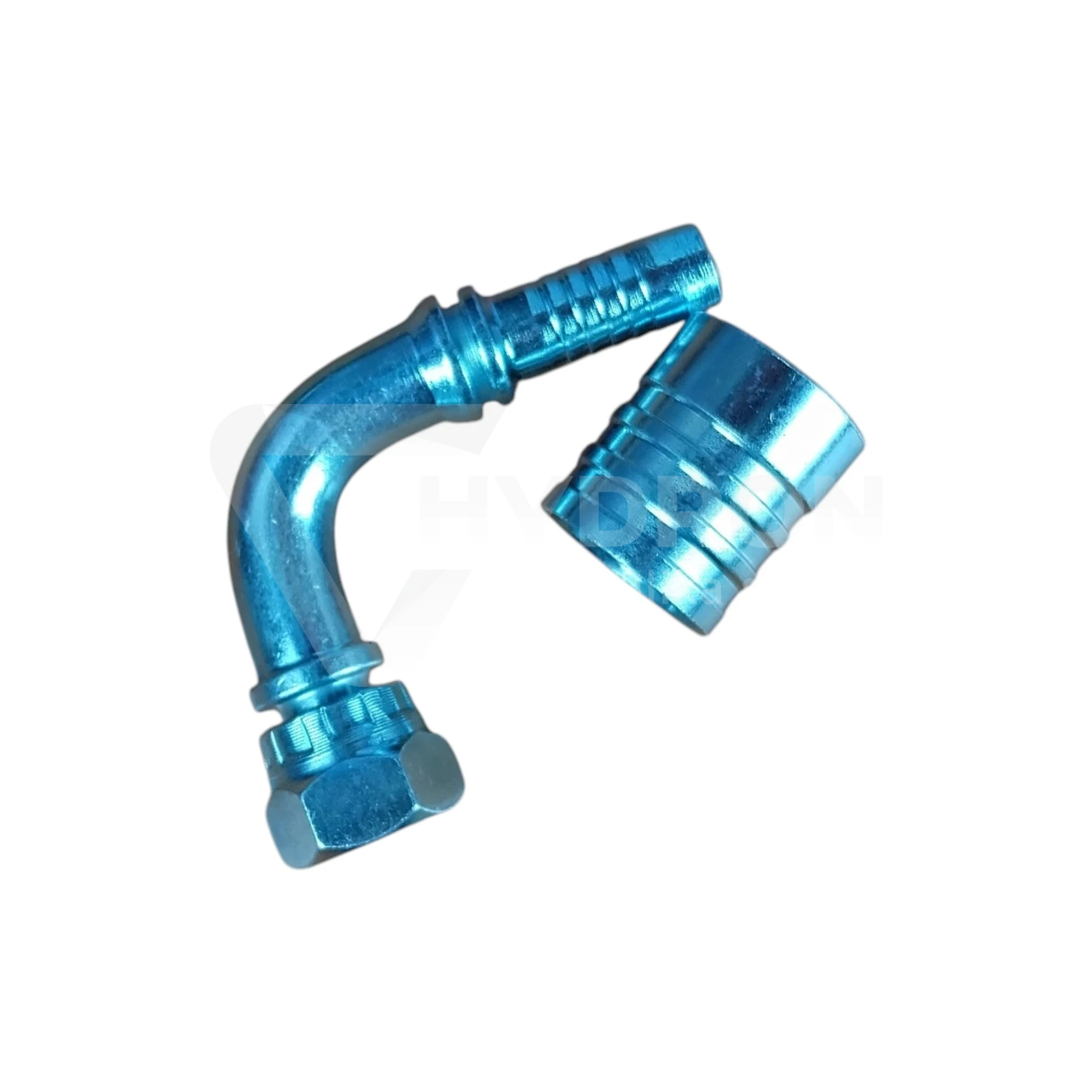

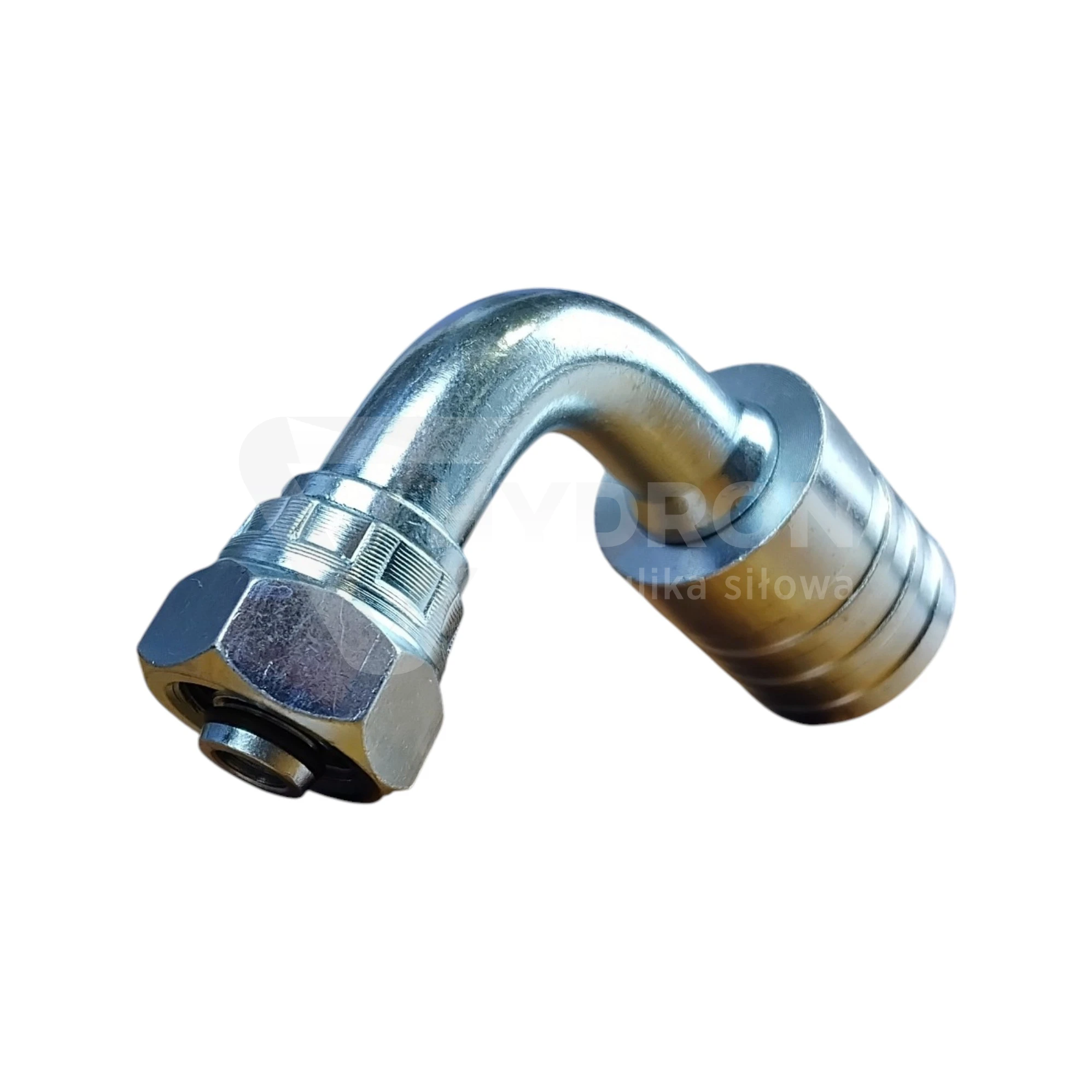

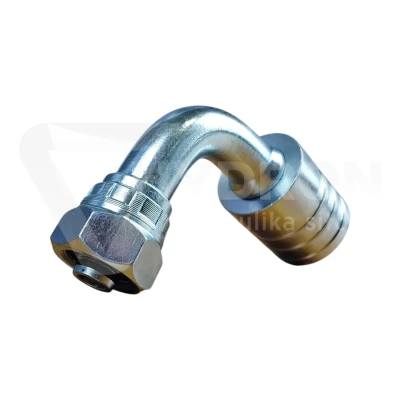

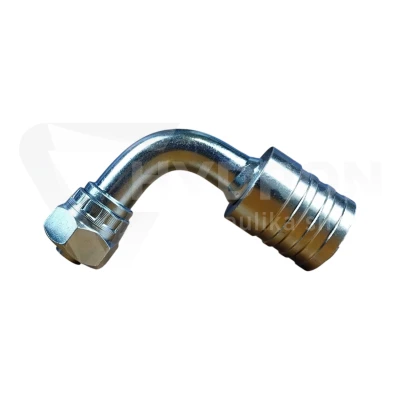

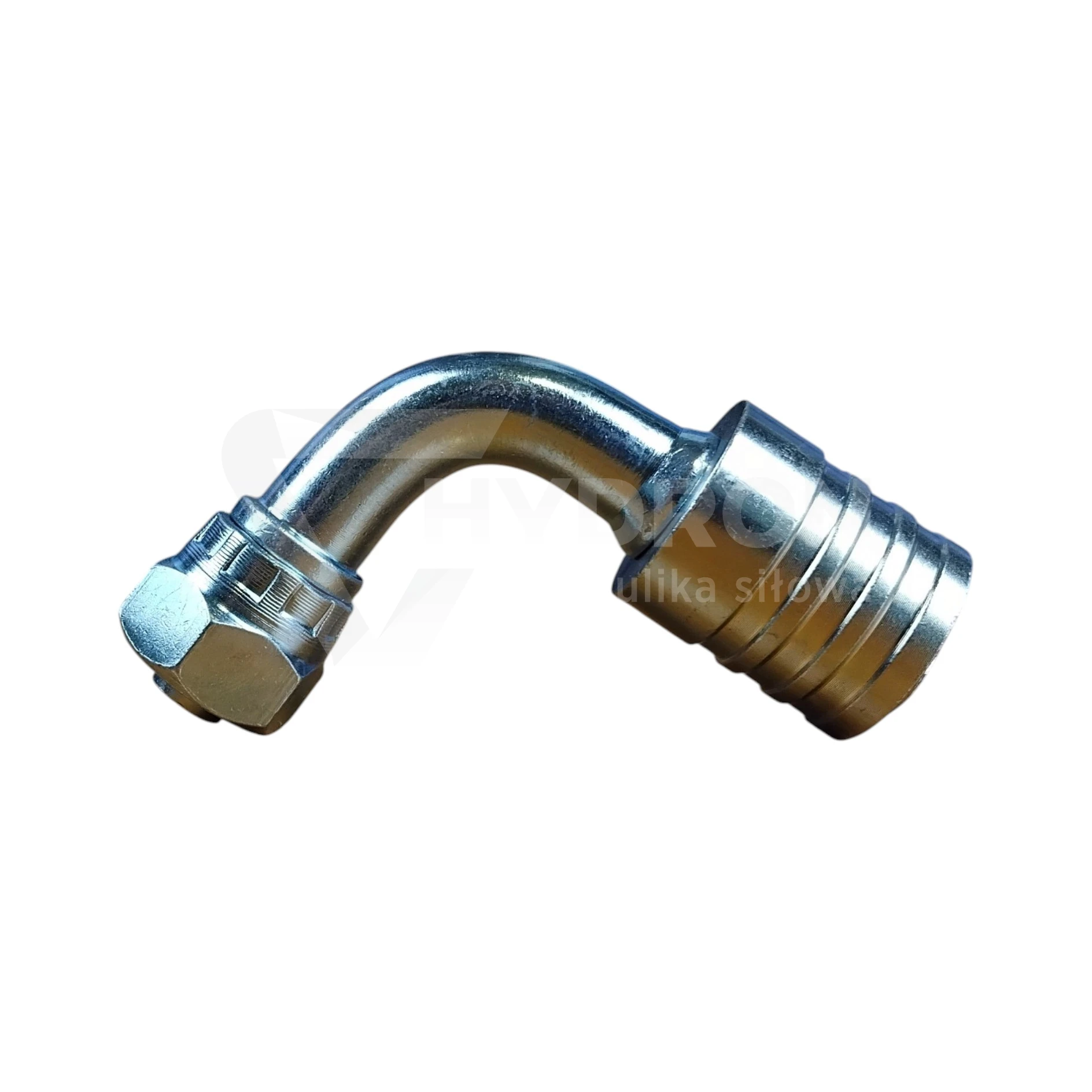

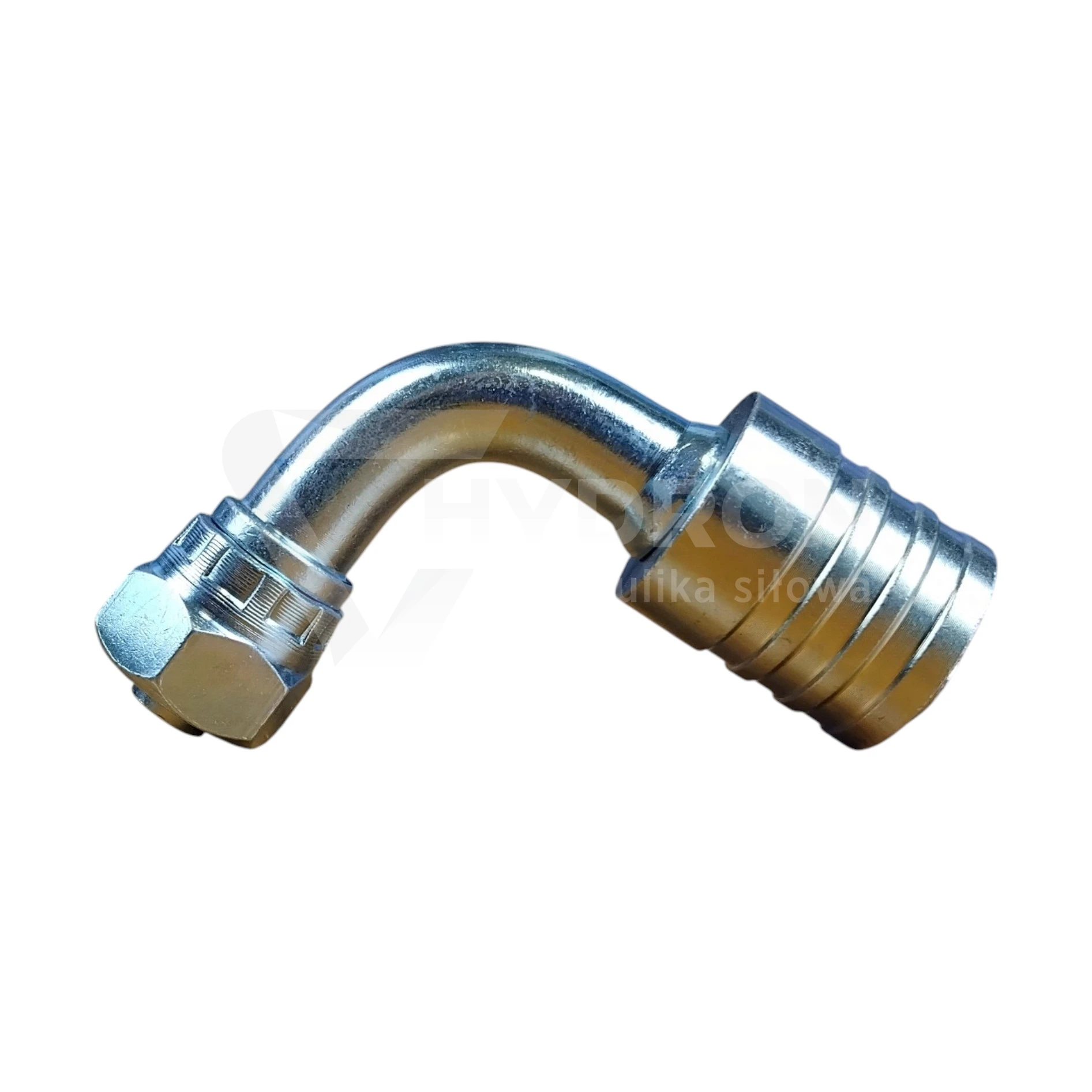

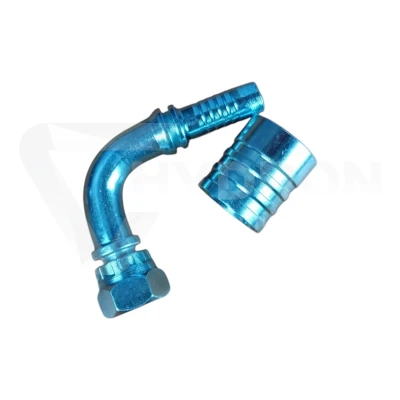

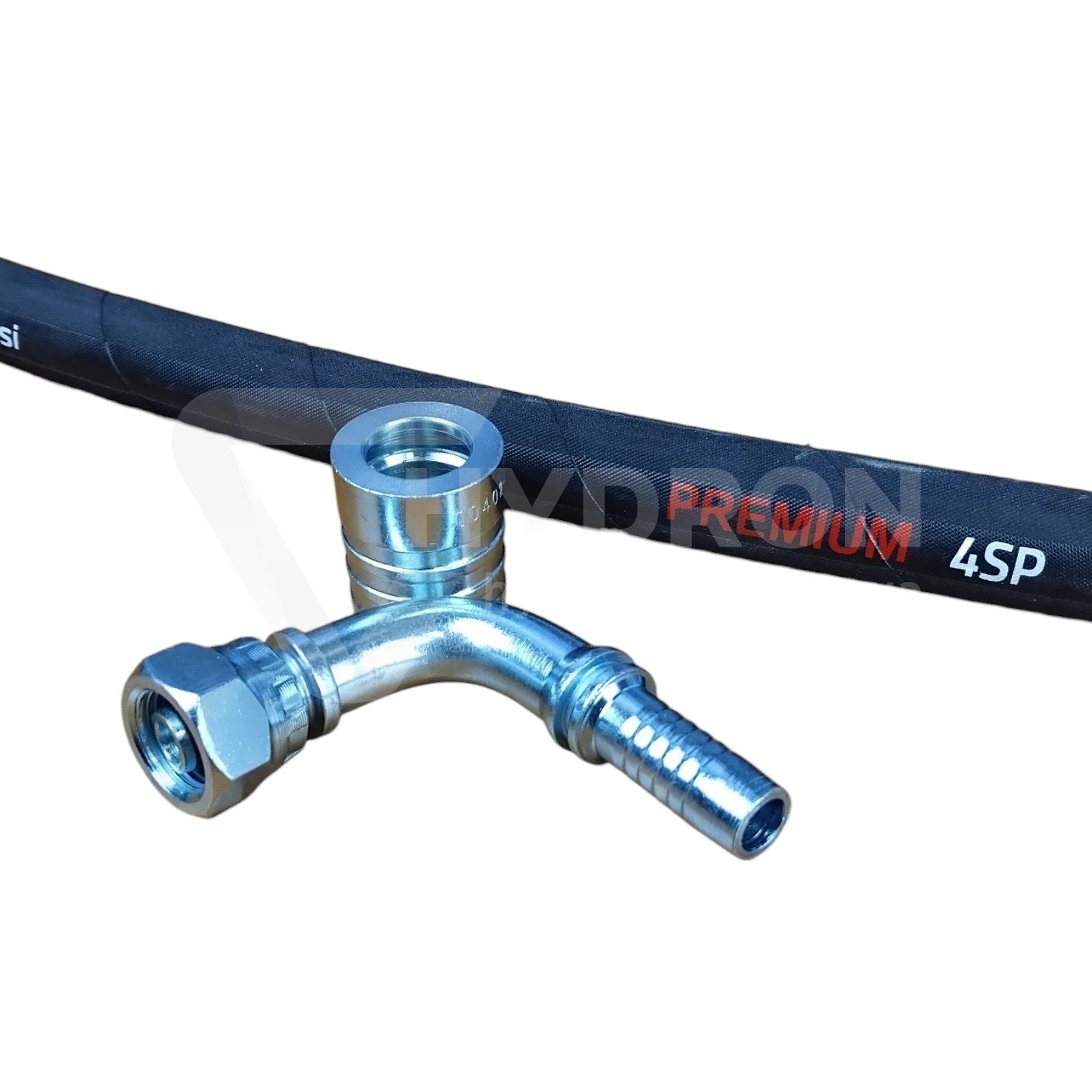

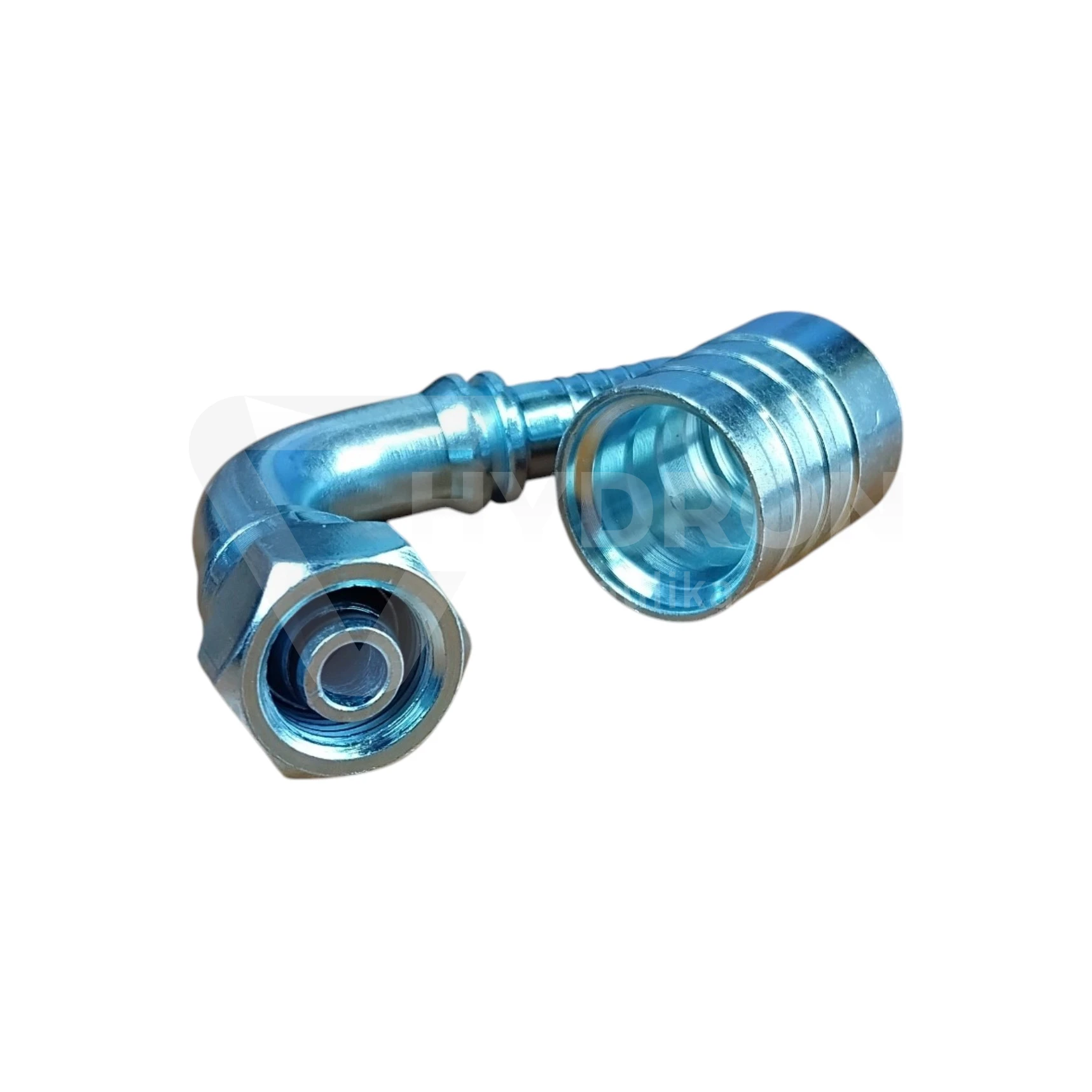

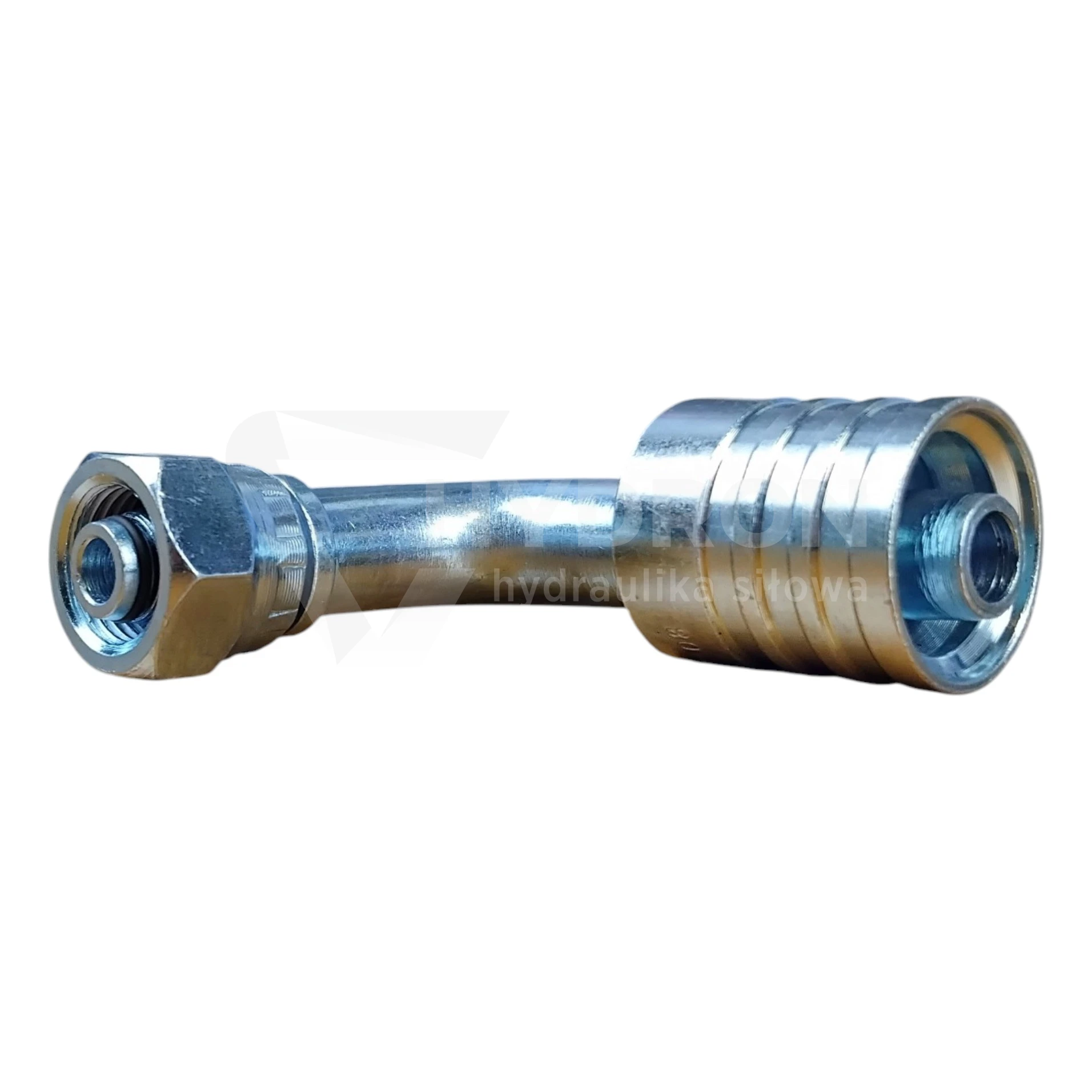

Zakucie DKOS 90° DN32 38S M52x2 do węża 2ST/4SP

Zakucie DKOS 90° DN32 38S M52x2 jest przeznaczone do wykonywania dużych przewodów hydraulicznych, w których wymagane jest ciężkie metryczne przyłącze 24° oraz kątowe wyprowadzenie węża. Końcówka współpracuje z przewodem DN32, posiada gwint wewnętrzny M52x2 i należy do ciężkiej serii 38S. Kąt 90° pozwala poprowadzić przewód w bok już od samego przyłącza, co ułatwia montaż w ciasnej zabudowie maszyny.

Parametry techniczne

typ końcówki: DKOS 90°,
średnica nominalna węża: DN32,
rozmiar węża: 1 1/4",
seria przyłącza: 38S,
wykonanie serii: ciężkie,
gwint: M52x2,
rodzaj gwintu: metryczny wewnętrzny,
kąt: 90°,
typ uszczelnienia: stożek 24° z O-ringiem,
maksymalne ciśnienie końcówki: 210 bar,
materiał: stal automatowa,
zabezpieczenie antykorozyjne: biały ocynk,
zakres temperatury pracy: od -20°C do +120°C,
przeznaczenie: zakuwanie przewodów hydraulicznych,
typ węża: 2ST / 4SP,
standard połączenia: ISO 8434-1 / DIN 2353.

DN32 – końcówka do dużych przewodów hydraulicznych

DN32 oznacza przewód o nominalnym rozmiarze 1 1/4". Przy tej średnicy szczególnie ważne jest prawidłowe prowadzenie węża, ponieważ większy przewód ma również większy minimalny promień gięcia i jest mniej podatny na ciasne załamania niż mniejsze średnice.

Właśnie dlatego wykonanie 90° ma tutaj duże znaczenie praktyczne. Pozwala zmienić kierunek przewodu już na końcówce zamiast wymuszać ciasny łuk na samym wężu.

38S – ciężka seria metryczna

Oznaczenie 38S wskazuje na ciężką serię przyłącza metrycznego. W tym systemie nie należy dobierać końcówki wyłącznie po gwincie M52x2.

Do poprawnego dopasowania muszą zgadzać się jednocześnie: gwint M52x2, seria 38S oraz geometria uszczelnienia 24°. Sam fakt, że dwa elementy mają gwint M52x2, nie oznacza jeszcze, że tworzą właściwe połączenie hydrauliczne.

Uszczelnienie na stożku 24° z O-ringiem

Końcówka DKOS wykorzystuje uszczelnienie na stożku 24° z dodatkowym O-ringiem. Gwint służy do dociągnięcia połączenia, natomiast szczelność uzyskiwana jest na powierzchni stożkowej oraz O-ringu.

Takie rozwiązanie odróżnia DKOS od prostych połączeń uszczelnianych na samym gwincie i wymaga zastosowania elementu współpracującego zgodnego z tym samym systemem.

M52x2 – sprawdź nie tylko średnicę gwintu

Przy identyfikacji starego przewodu warto dokładnie zmierzyć średnicę i skok gwintu. W tym przypadku wymagany jest gwint M52x2, czyli średnica nominalna 52 mm i skok 2 mm.

Przy dużych końcówkach pomyłka w doborze serii lub rodzaju uszczelnienia może prowadzić do sytuacji, w której elementy dają się częściowo skręcić, ale nie tworzą prawidłowego i szczelnego połączenia.

Końcówka 90° pomaga odciążyć przewód

Przy dużym wężu DN32 prowadzenie przewodu bezpośrednio na wprost nie zawsze jest możliwe. Kątowa końcówka pozwala ominąć ramę, obudowę, siłownik lub rozdzielacz bez nadmiernego wyginania przewodu tuż za tuleją.

Odpowiednia geometria montażu pomaga ograniczyć stałe naprężenia działające na strefę zakucia i może poprawić trwałość całego przewodu.

Orientację ustaw przed zakuciem

Przy wykonywaniu przewodu z końcówką 90° trzeba wcześniej ustalić jej położenie względem drugiego końca węża. Po wykonaniu zacisku korpusu końcówki nie można dowolnie przestawić.

Jeżeli przewód jest odtwarzany na podstawie starego egzemplarza, warto zachować jego oryginalne ustawienie i odwzorować zarówno długość, jak i wzajemny kąt końcówek.

210 bar dotyczy końcówki

Dla rodziny DKOS DN32 38S M52x2 HYDRON podaje maksymalne ciśnienie końcówki 210 bar.

Nie należy jednak automatycznie przyjmować tej wartości jako ciśnienia całego przewodu. Gotowy zespół może pracować tylko przy takim ciśnieniu, jakie dopuszcza jego najsłabszy element: wąż, końcówka, tuleja lub inne zastosowane połączenie.

Stal automatowa i biały ocynk

Końcówka wykonana jest ze stali automatowej i zabezpieczona ocynkiem w białej pasywacji. Takie wykonanie zapewnia odpowiednią trwałość mechaniczną oraz ochronę powierzchni w typowych warunkach eksploatacji hydrauliki siłowej.

Gdzie stosuje się DKOS 90° DN32?

Końcówki tego typu są wykorzystywane w dużych przewodach hydraulicznych maszyn budowlanych, rolniczych, leśnych, przemysłowych i mobilnych, zwłaszcza tam, gdzie instalacja wykorzystuje ciężką serię metryczną 38S.
