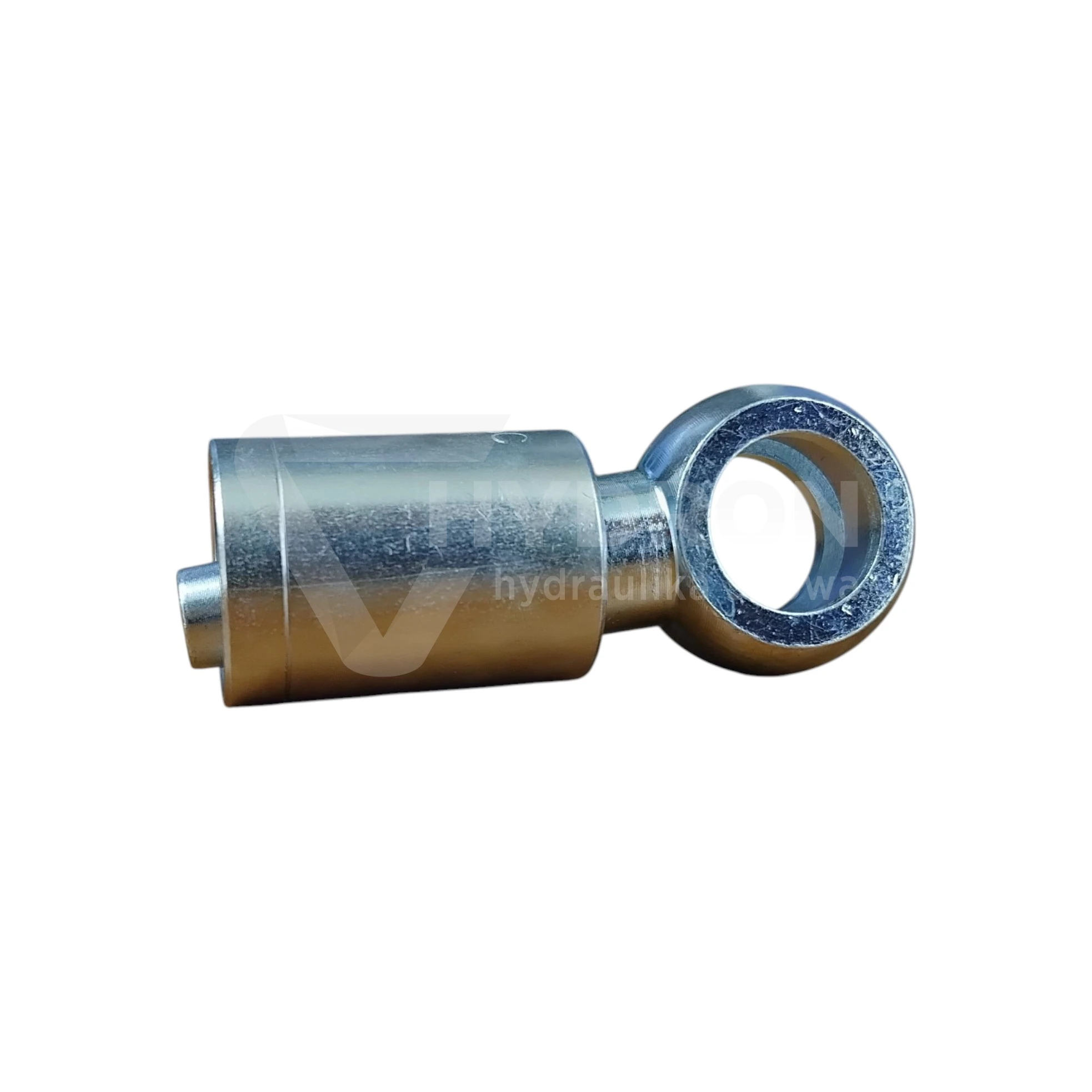

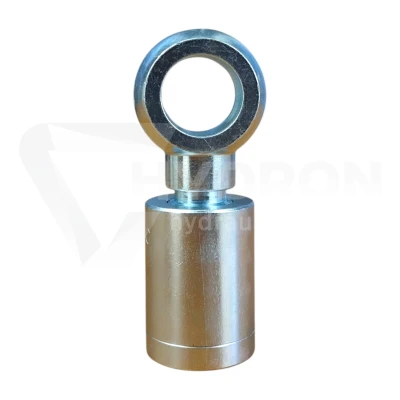

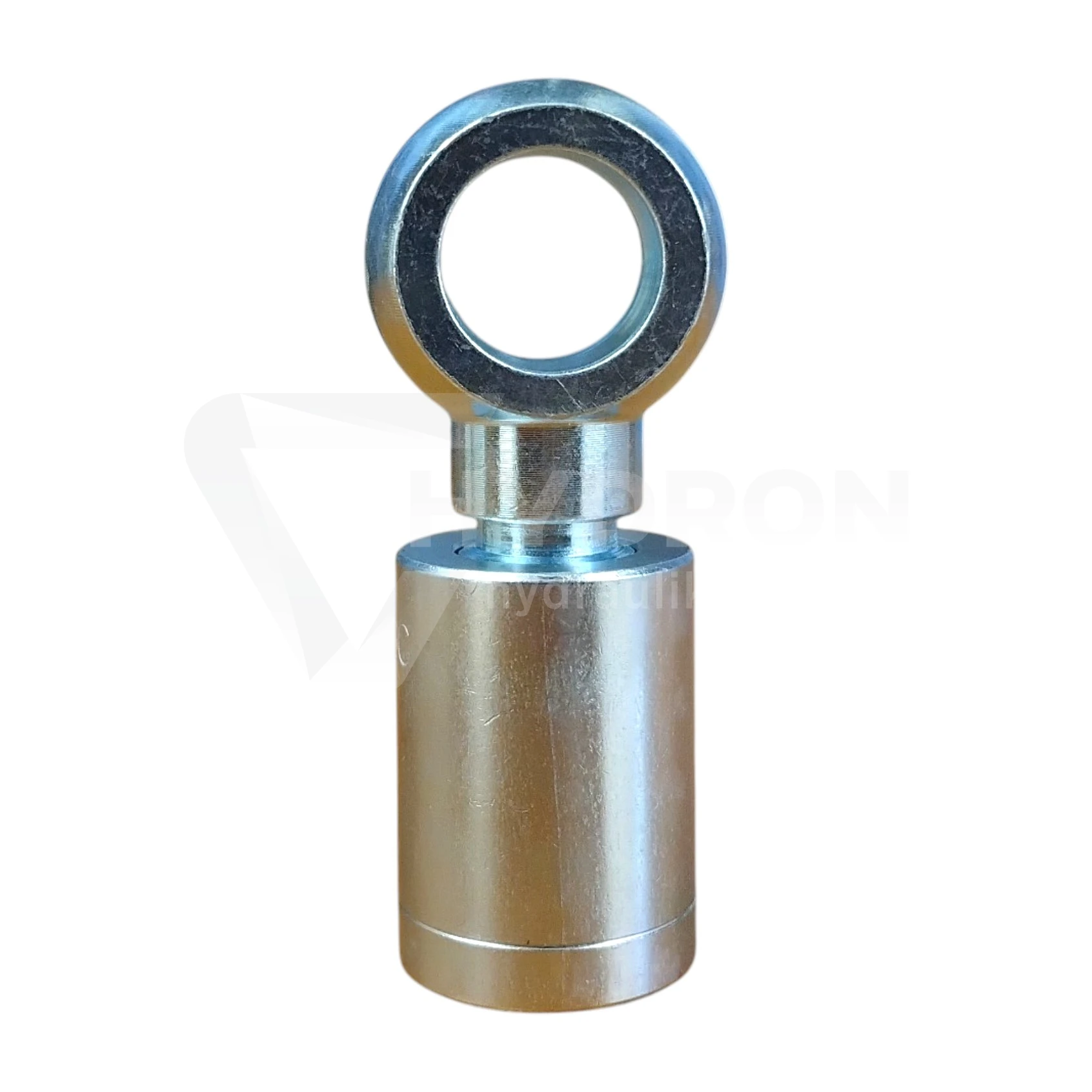

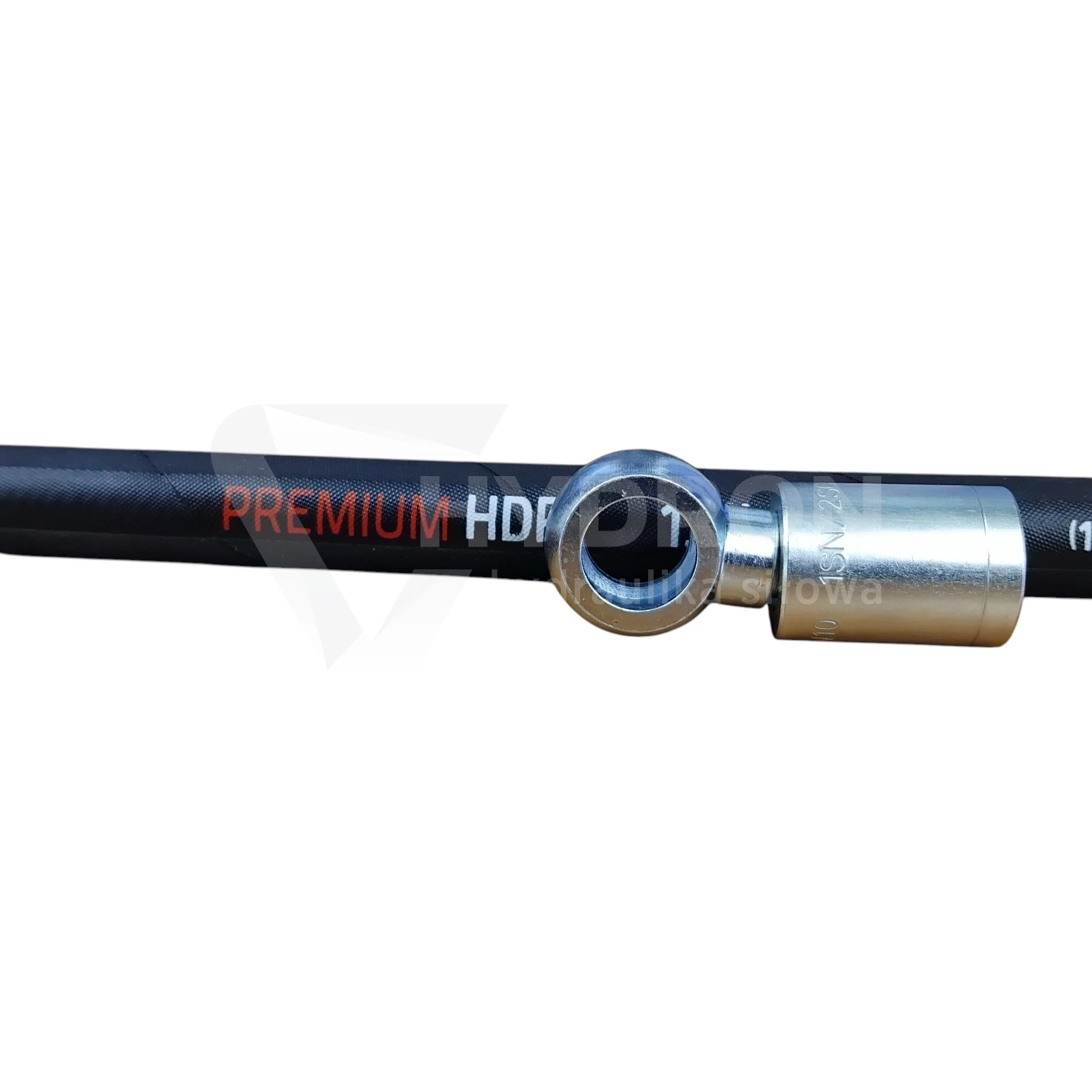

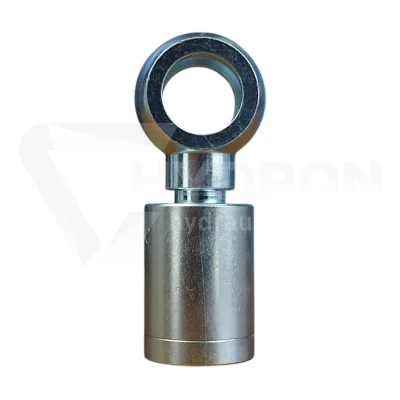

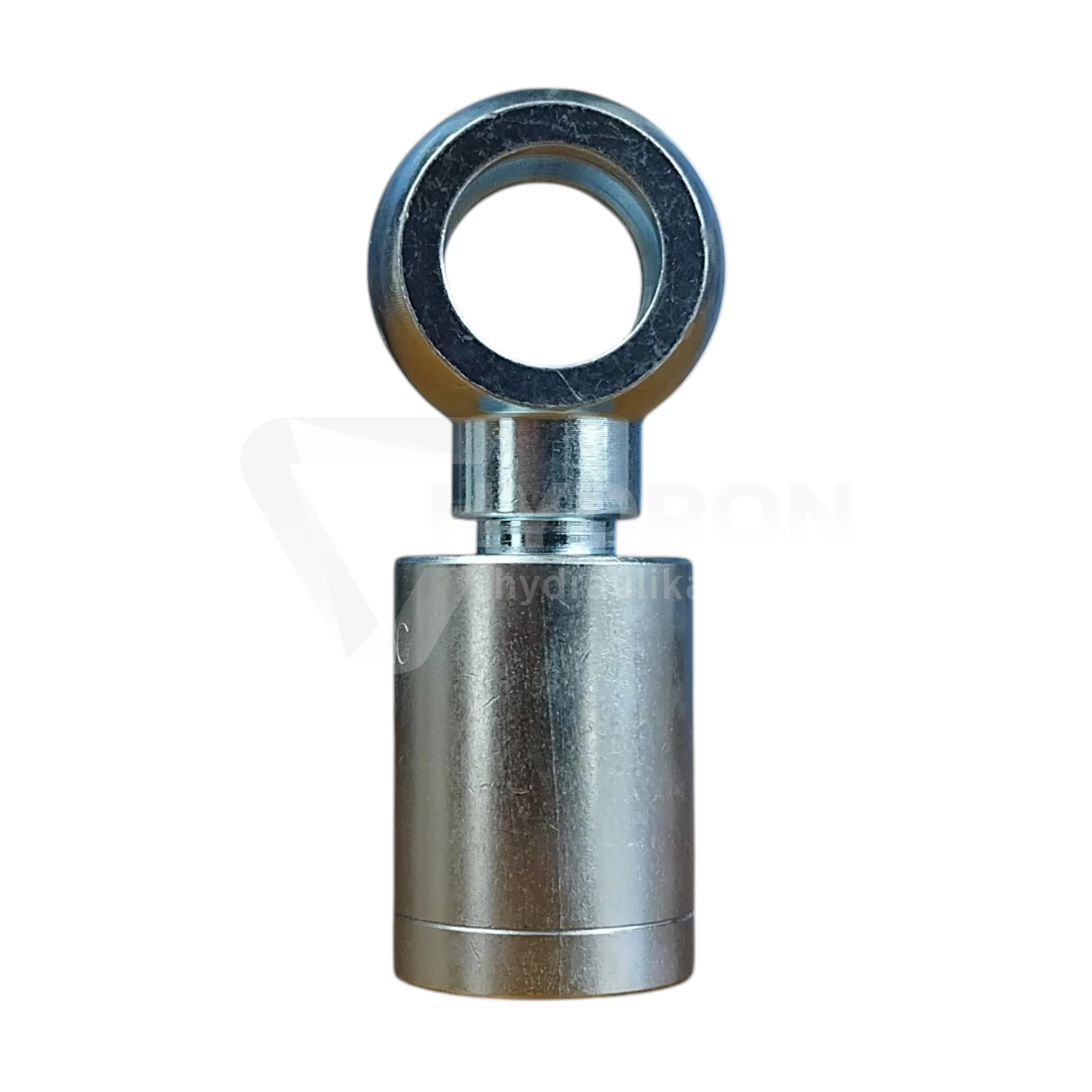

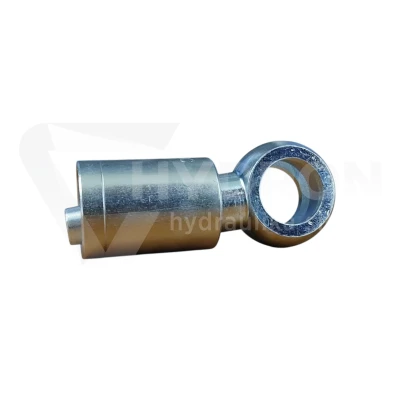

Zakucie Końcówka oczkowa P01 DN08 D16/1SN

Przejdź do sekcji Opinie

16,84 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 8 mm = DN08 ( 5/16" )

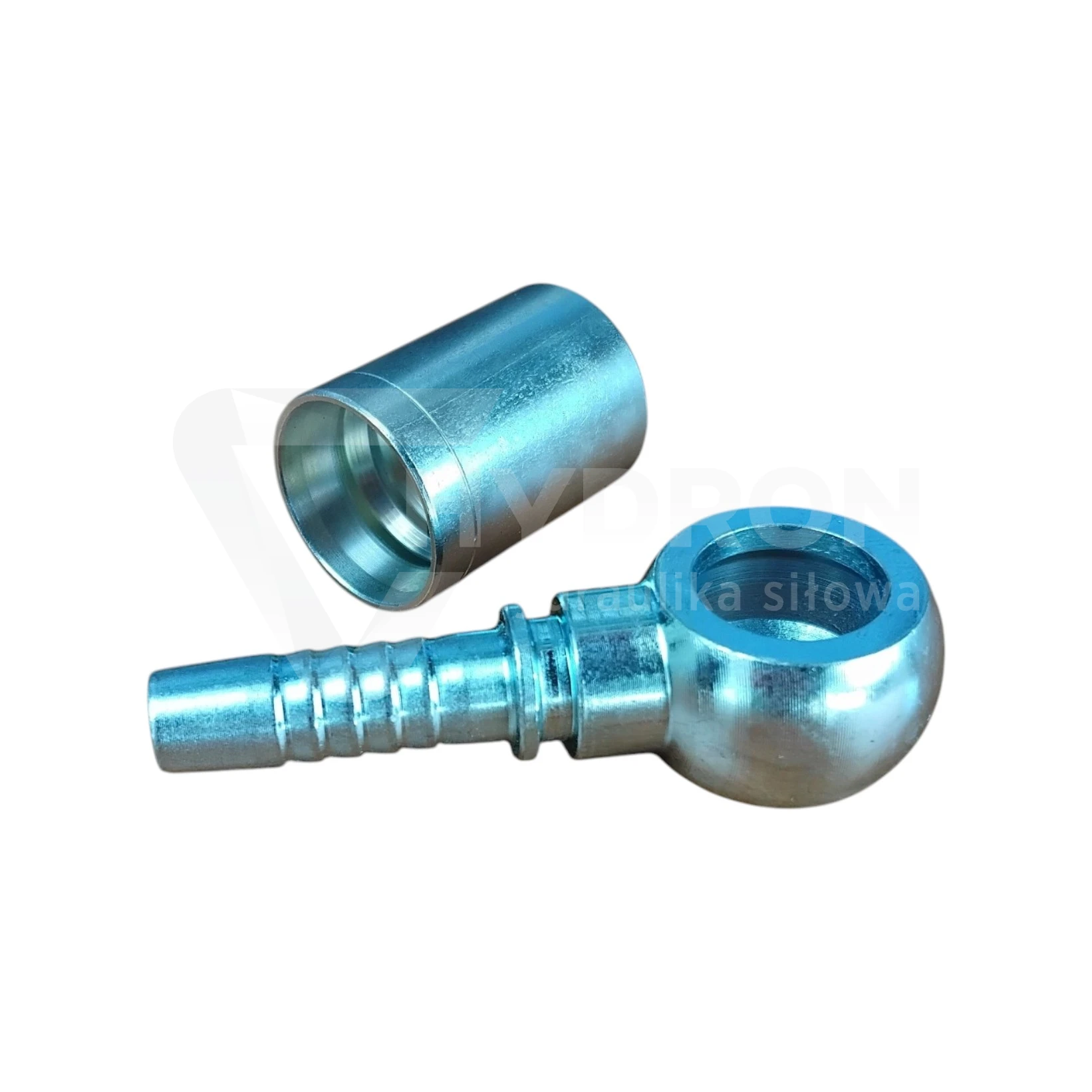

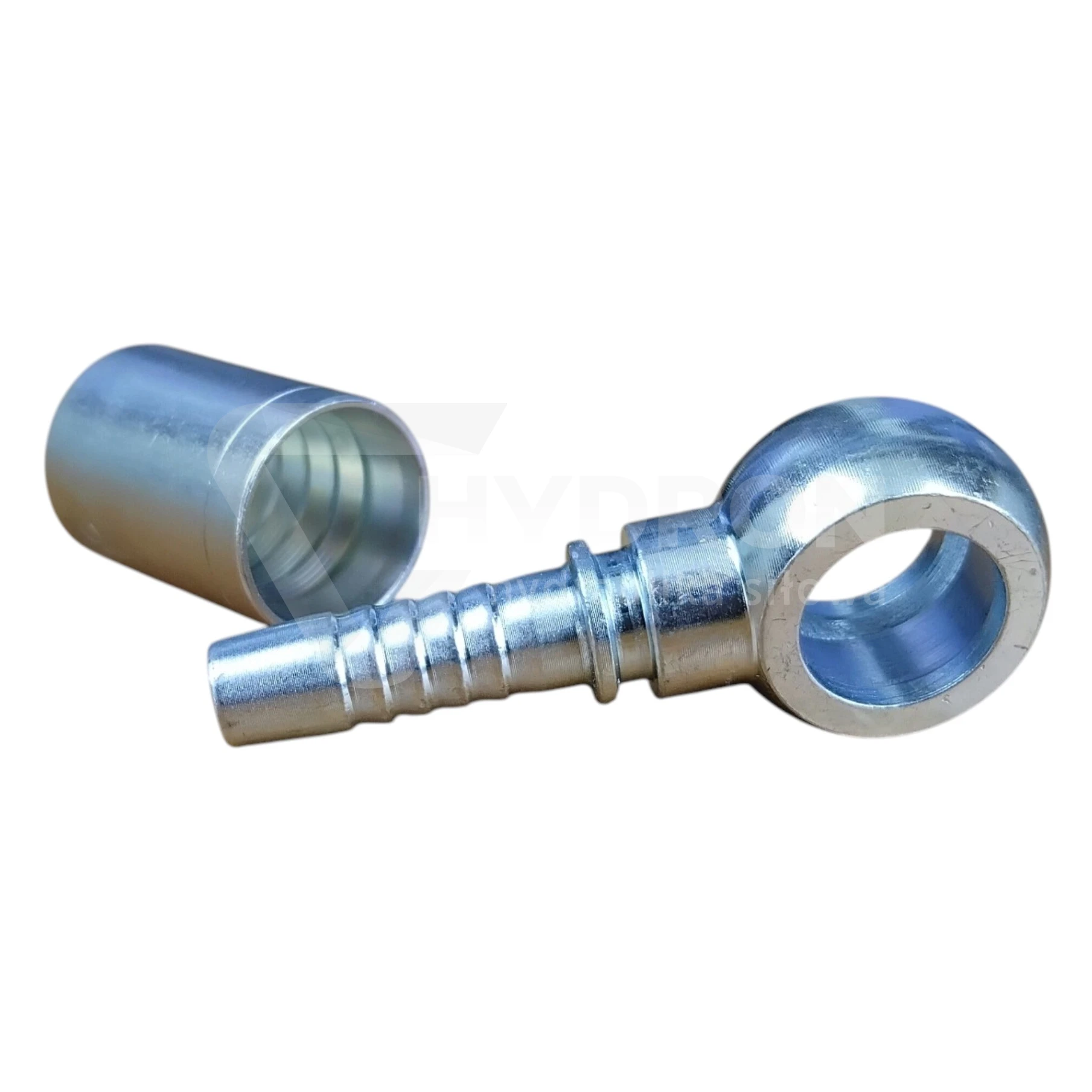

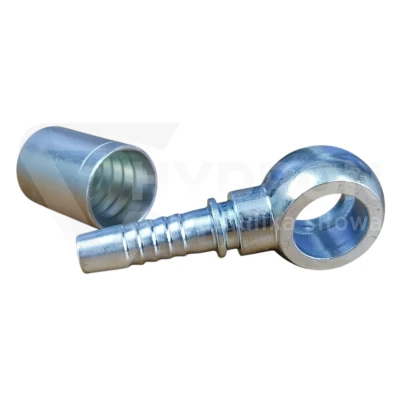

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Typ gwintu nie dotyczy
Rozmiar oczka FI16 (M16x1,5)
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Zakucie oczkowe P01 DN08 D16 do węża 1SN

Zakucie oczkowe P01 DN08 D16 to końcówka typu BANJO przeznaczona do wykonywania przewodów hydraulicznych na wężu DN08. Oczko o średnicy 16 mm pozwala wykonać kompaktowe połączenie przy użyciu śruby przelotowej, dlatego końcówka dobrze sprawdza się w miejscach, gdzie przestrzeń montażowa jest ograniczona i klasyczne przyłącze proste byłoby mniej praktyczne.

Parametry techniczne

typ końcówki: P01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN08,
rozmiar węża: 5/16",
średnica oczka: D16,
typ przyłącza: oczkowe,
przeznaczenie: zakuwanie przewodów hydraulicznych,
typ węża: 1SN.

D16 – średnica oczka 16 mm

Oznaczenie D16 określa średnicę wewnętrzną oczka końcówki i jest jednym z najważniejszych parametrów przy doborze połączenia BANJO. W praktyce trzeba sprawdzić, czy średnica oczka odpowiada zastosowanej śrubie przelotowej oraz geometrii przyłącza w maszynie.

Nie należy dobierać końcówki wyłącznie po średnicy węża. Dwa zakucia P01 mogą pasować do tego samego DN08, ale różnić się średnicą oczka.

DN08 – rozmiar przewodu 5/16"

DN08 określa nominalny rozmiar węża hydraulicznego, do którego przeznaczona jest końcówka. Odpowiada on przewodowi 5/16".

To osobny parametr od D16. DN08 dotyczy strony zakuwanej na wężu, natomiast D16 odnosi się do części oczkowej końcówki.

Końcówka BANJO do zwartego montażu

Połączenia oczkowe typu BANJO stosuje się tam, gdzie przewód powinien być poprowadzony możliwie blisko korpusu maszyny, siłownika, pompy lub rozdzielacza.

Taka geometria pomaga ograniczyć długość zabudowy i ułatwia prowadzenie przewodu w miejscach, gdzie nie ma przestrzeni na klasyczną końcówkę prostą z wyjściem osiowym.

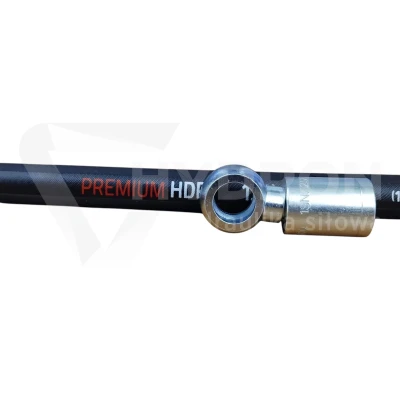

Do przewodów hydraulicznych 1SN

Ten wariant jest przeznaczony do wykonywania przewodów na wężu 1SN. Przy kompletowaniu przewodu należy dobrać również właściwą tuleję zaciskową i zastosować odpowiednie parametry zacisku dla konkretnego zestawu.

Prawidłowe wykonanie przewodu wymaga zgodności węża, końcówki i tulei. Sama zgodność oznaczenia DN nie wystarcza do prawidłowego zakucia.

Gdzie stosuje się P01 DN08 D16?

Końcówki oczkowe P01 są stosowane w hydraulice maszyn rolniczych, budowlanych, przemysłowych i mobilnych. Sprawdzają się szczególnie przy połączeniach wykonywanych za pomocą śrub przelotowych oraz w ciasnej zabudowie.

Wariant DN08 D16 może być używany zarówno przy wykonywaniu nowych przewodów, jak i przy odtwarzaniu starego przewodu na wzór.

Jak poprawnie dobrać końcówkę oczkową?

sprawdź, czy przewód ma rozmiar DN08,
potwierdź średnicę oczka D16,
sprawdź średnicę i długość śruby przelotowej,
upewnij się, że końcówka ma współpracować z wężem 1SN,
dobierz właściwą tuleję zaciskową do konkretnego przewodu.

Nie dobieraj tylko po starym przewodzie

Przy naprawie przewodu warto zmierzyć zarówno średnicę węża, jak i samo oczko. Końcówki o podobnym wyglądzie mogą różnić się średnicą otworu, wysokością oczka albo wykonaniem części zakuwanej.

Jeżeli stary przewód jest dostępny, najlepiej porównać jego końcówkę z nowym elementem przed wykonaniem zakucia.
