Zakucie końcówka oczkowa C01 10 3/8/1SN

Przejdź do sekcji Opinie

17,07 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )

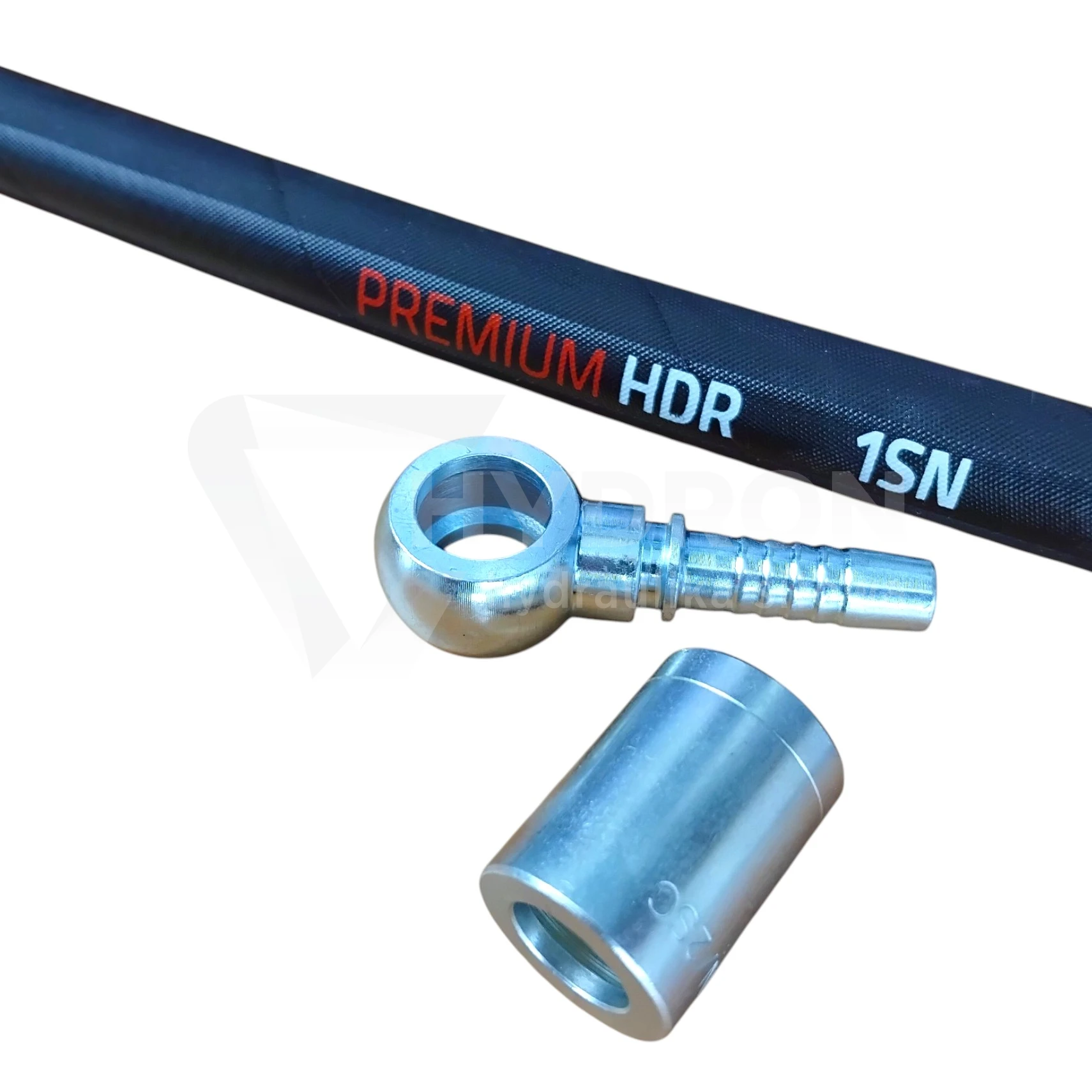

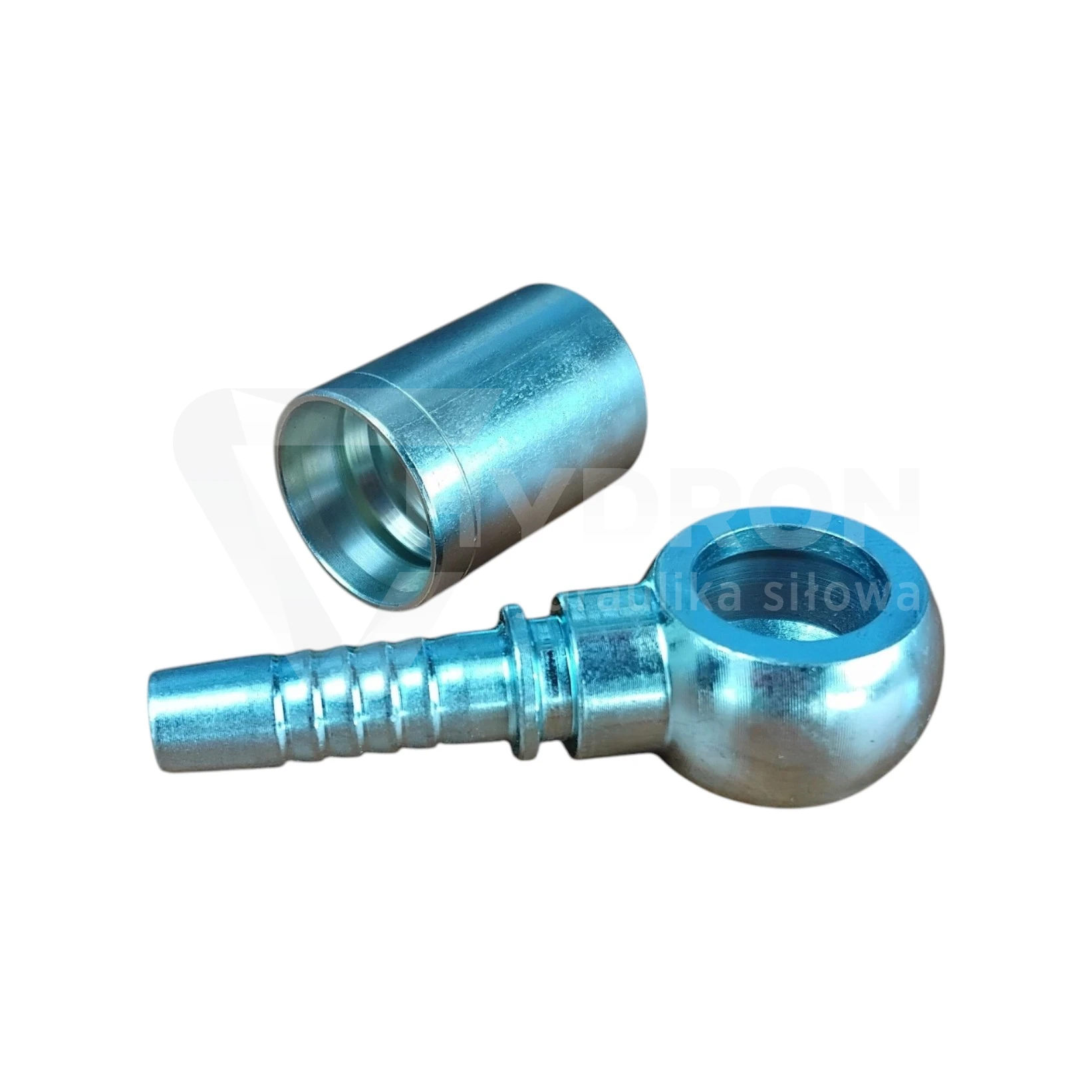

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Rozmiar gwintu 3/8" BSP
Rozmiar oczka 3/8"
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

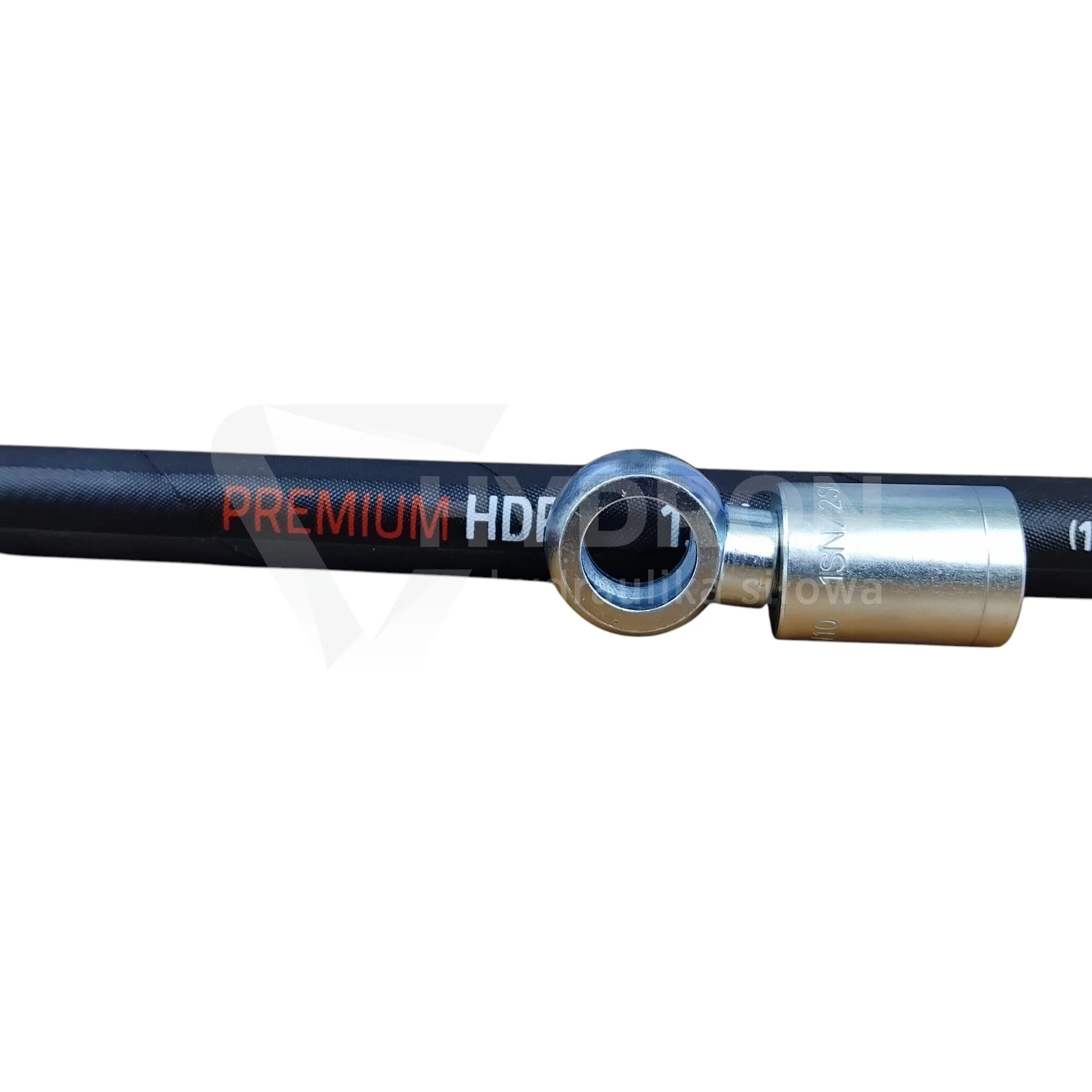

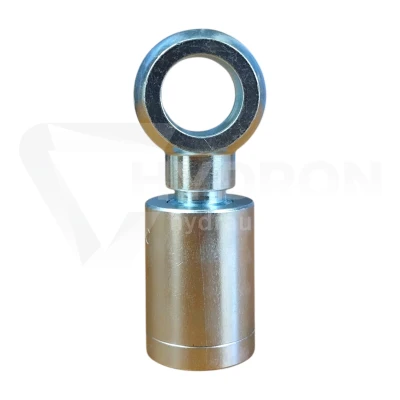

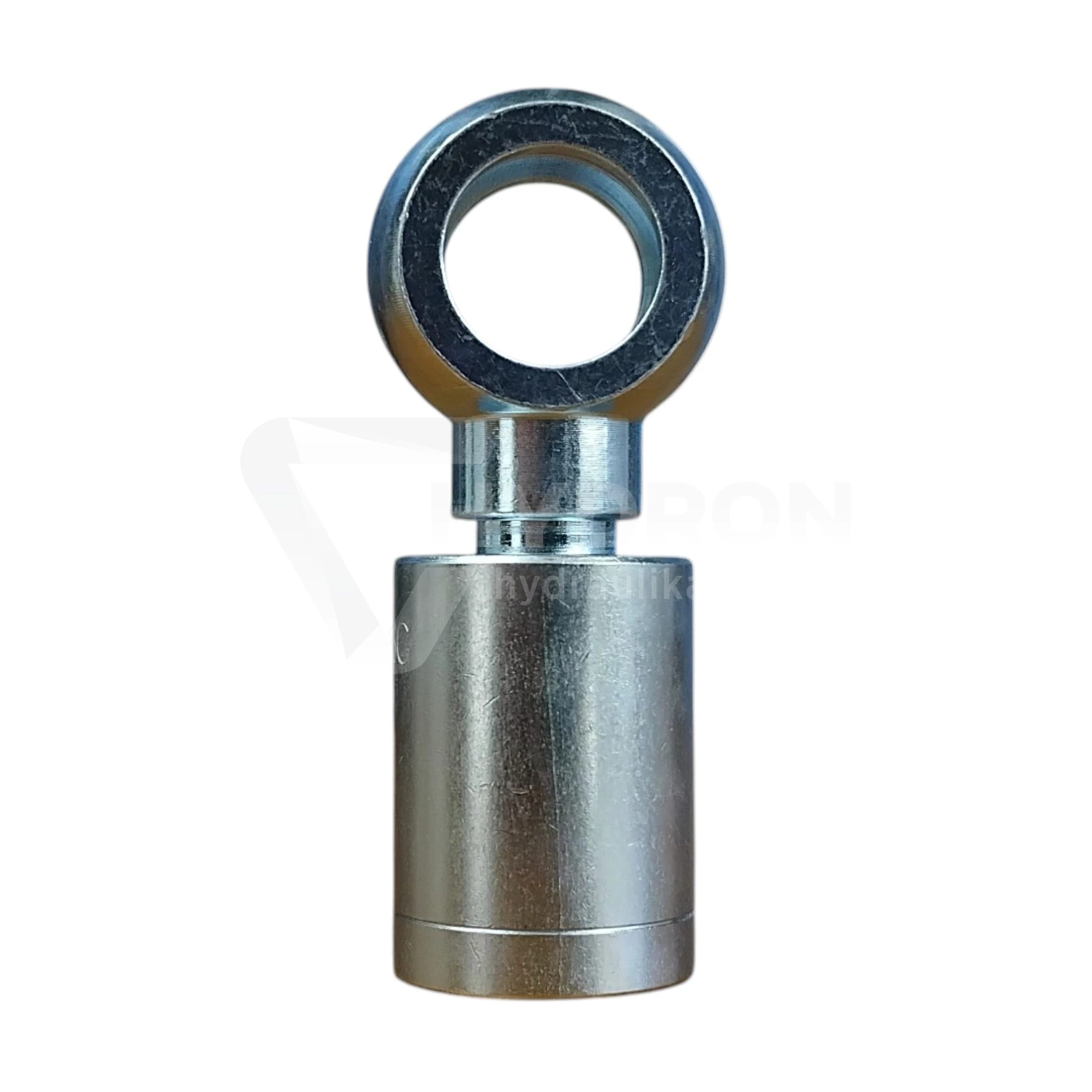

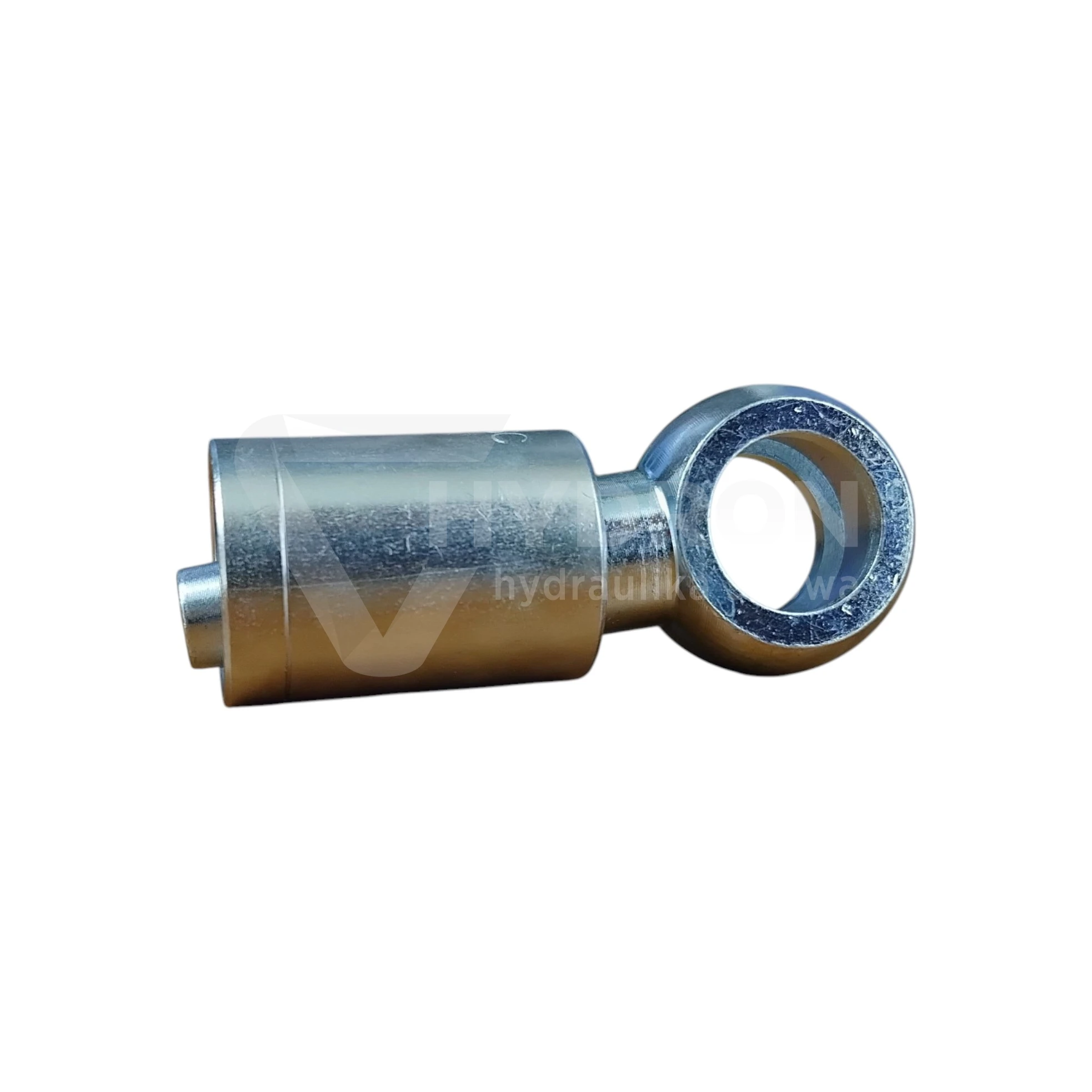

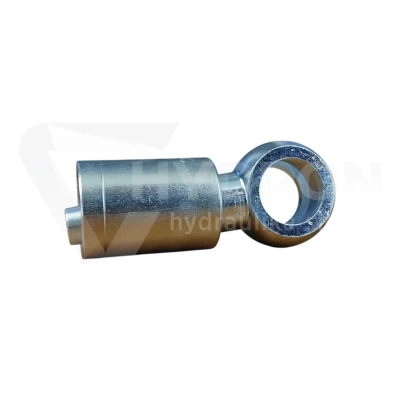

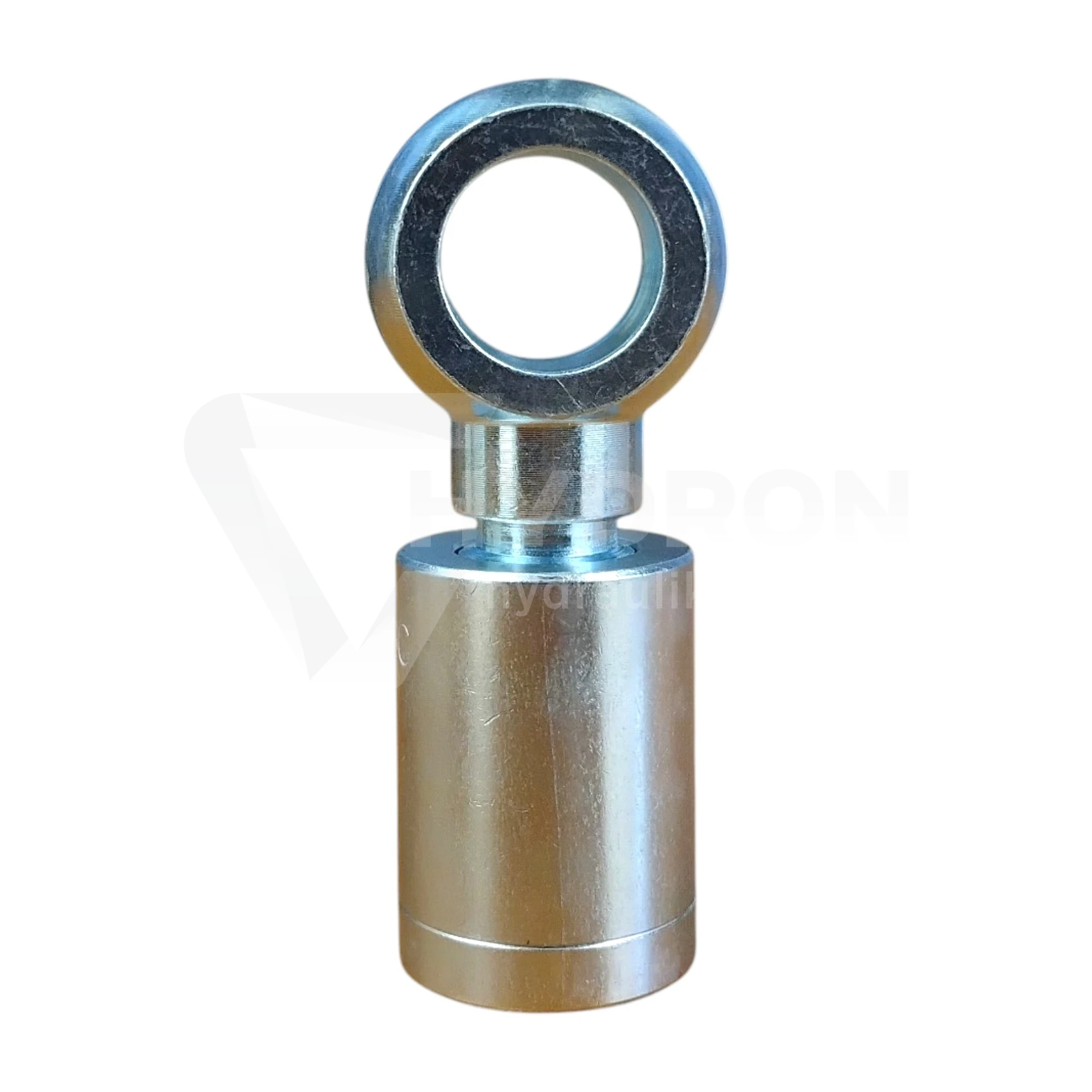

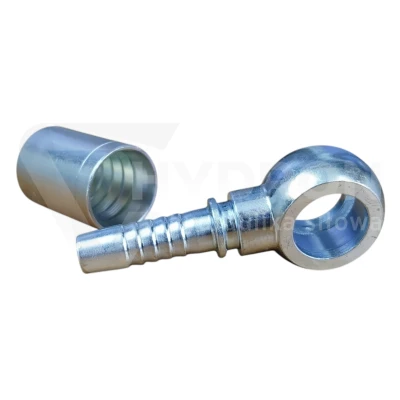

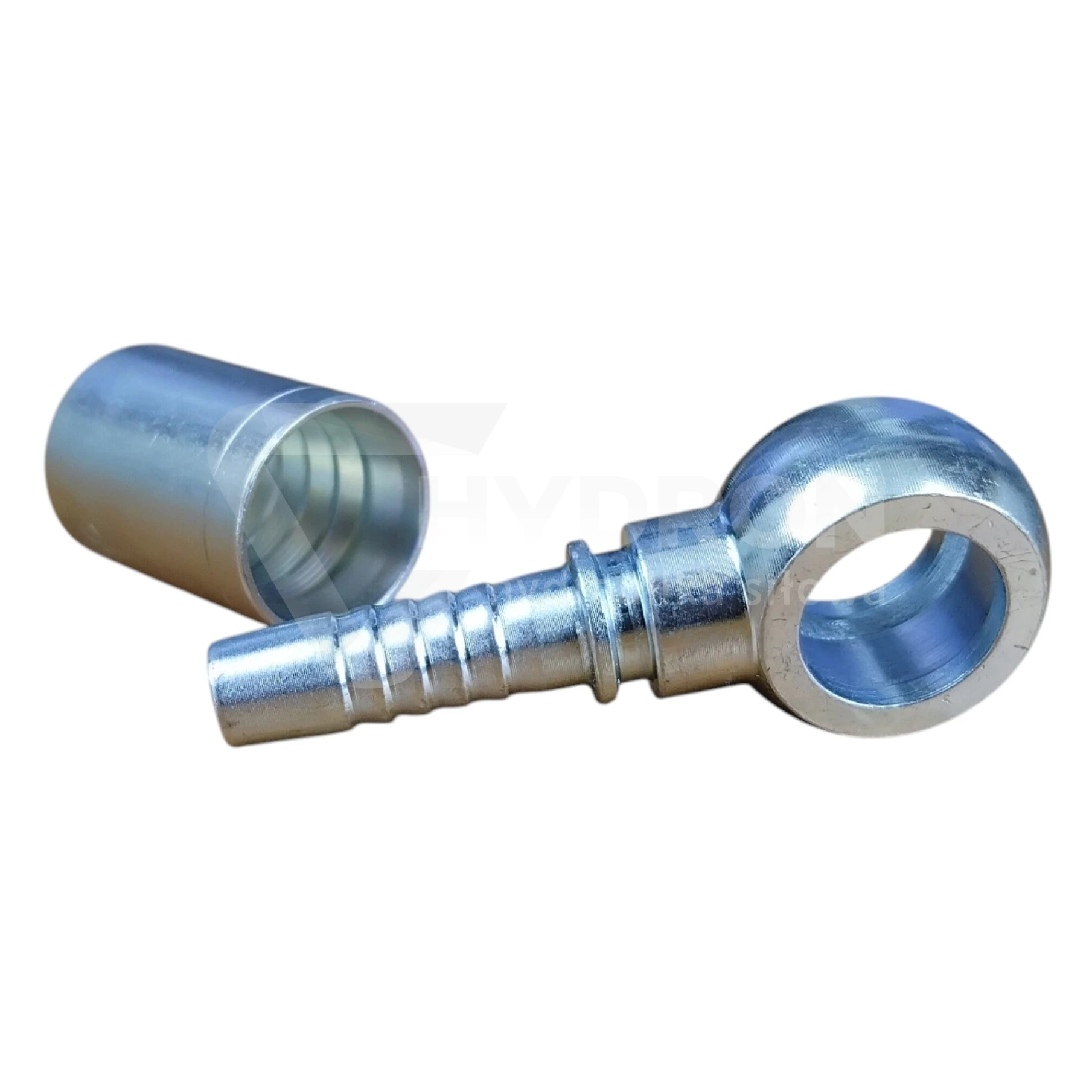

Zakucie oczkowe C01 DN10 3/8" BSP do węża 1SN

Zakucie oczkowe C01 DN10 3/8" BSP to końcówka typu BANJO przeznaczona do wykonywania przewodów hydraulicznych na wężu DN10. Końcówka posiada oczko z przyłączem 3/8" BSP oraz wysokość H20, dzięki czemu sprawdza się w kompaktowych połączeniach hydraulicznych, gdzie przewód musi zostać poprowadzony blisko korpusu maszyny, siłownika, pompy lub rozdzielacza.

Parametry techniczne

typ końcówki: C01 / BANJO,
średnica nominalna węża: DN10,
rozmiar węża: 3/8",
rozmiar przyłącza oczkowego: 3/8" BSP,
rodzaj przyłącza: BSP, calowe brytyjskie,
wysokość oczka: H20,
maksymalne ciśnienie końcówki: 400 bar,
materiał: stal automatowa,
zabezpieczenie antykorozyjne: ocynk w białej pasywacji,
zakres temperatury pracy: od -20°C do +120°C,
przeznaczenie: zakuwanie przewodów hydraulicznych,
typ węża: 1SN.

C01 3/8" BSP – nie myl z metrycznym P01

W tej końcówce oznaczenie 3/8" odnosi się do calowego standardu BSP. To ważna różnica względem końcówek P01, w których oczko dobierane jest według średnicy metrycznej, na przykład D12, D16 czy D18.

Przy wymianie starego przewodu warto więc sprawdzić nie tylko wielkość węża DN10, ale również typ samego oczka. C01 3/8" BSP nie powinno być dobierane zamiennie z metrycznym oczkiem tylko na podstawie podobnej średnicy.

DN10 – do przewodu 3/8"

DN10 określa nominalny rozmiar przewodu hydraulicznego. W tym wariancie odpowiada wężowi 3/8".

Rozmiar węża i rozmiar przyłącza oczkowego należy traktować osobno. To, że oba oznaczenia mają zapis 3/8", nie oznacza, że opisują ten sam element końcówki.

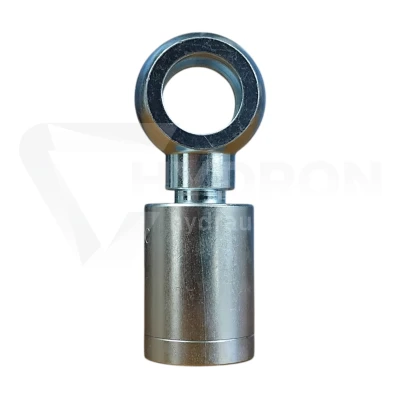

Wysokość oczka H20

Dla wariantu C01 DN10 3/8" BSP podawana jest wysokość oczka H20. Ten wymiar ma znaczenie przy doborze śruby, podkładek oraz przy ocenie dostępnej przestrzeni montażowej.

Końcówka BANJO do zwartego montażu

Końcówki oczkowe typu BANJO są stosowane tam, gdzie klasyczne przyłącze proste zajmowałoby zbyt dużo miejsca. Umożliwiają prowadzenie przewodu blisko korpusu urządzenia i są często wykorzystywane przy siłownikach, blokach hydraulicznych, pompach oraz rozdzielaczach.

Kompaktowa geometria połączenia może również ułatwić zachowanie prawidłowego przebiegu węża bez wykonywania ciasnego łuku bezpośrednio przy zakuciu.

400 bar dla samej końcówki

Dla rodziny C01 DN10 3/8" BSP HYDRON podaje maksymalne ciśnienie końcówki 400 bar.

Nie oznacza to automatycznie, że cały gotowy przewód może pracować przy tej samej wartości. Dopuszczalne ciśnienie kompletnego zespołu zawsze ogranicza element o najniższej wartości znamionowej.

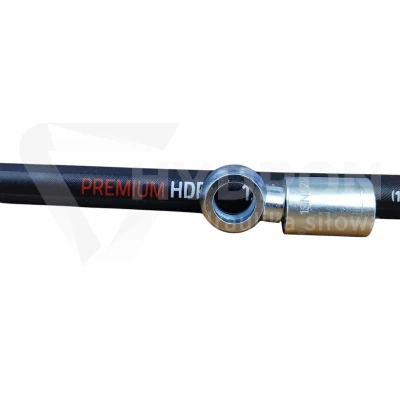

Do węża 1SN

Ten wariant jest przeznaczony do wykonywania przewodów na wężu 1SN. Przy zakuwaniu należy dobrać właściwą tuleję i zastosować odpowiednie parametry zacisku dla konkretnego zestawu wąż + końcówka + tuleja.

Stal automatowa i biały ocynk

Końcówka wykonana jest ze stali automatowej i zabezpieczona ocynkiem w białej pasywacji. Takie wykonanie zapewnia trwałość mechaniczną oraz ochronę powierzchni w typowych warunkach pracy hydrauliki siłowej.

Gdzie stosuje się C01 DN10 3/8" BSP?

Końcówki tego typu stosuje się w hydraulice maszyn rolniczych, budowlanych, przemysłowych i mobilnych, szczególnie tam, gdzie potrzebne jest kompaktowe połączenie oczkowe w standardzie BSP.
