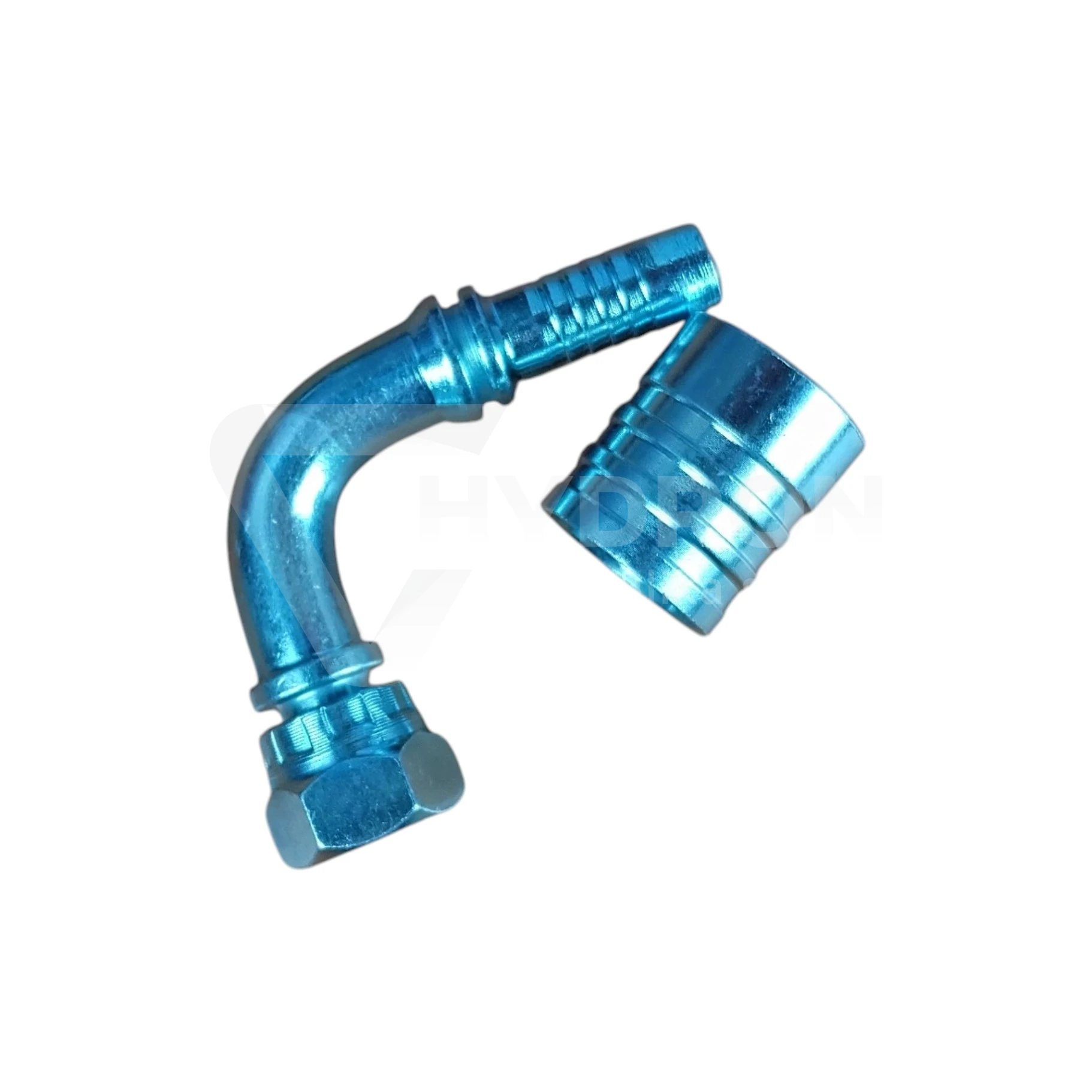

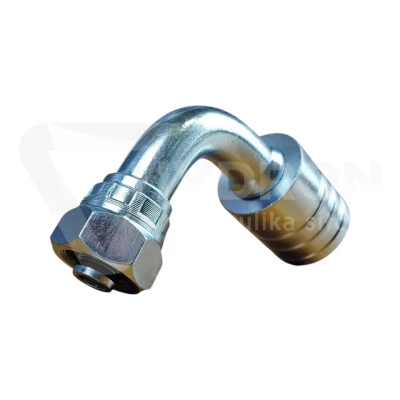

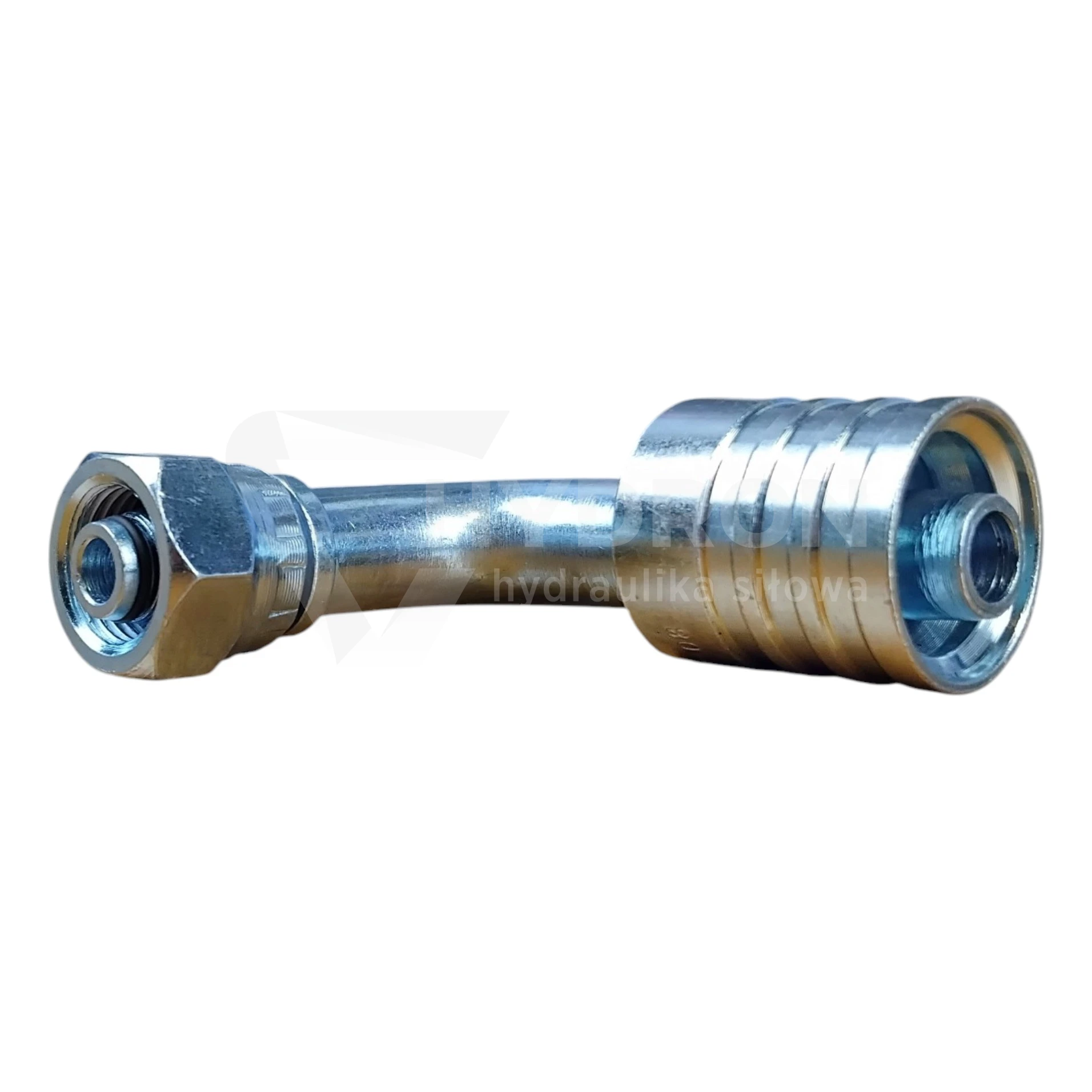

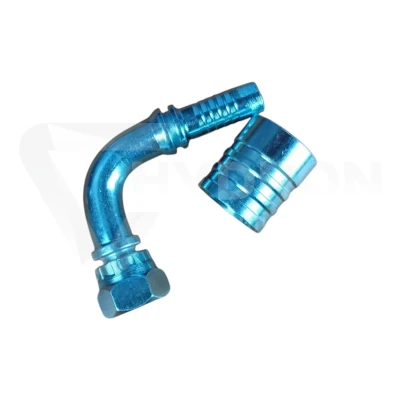

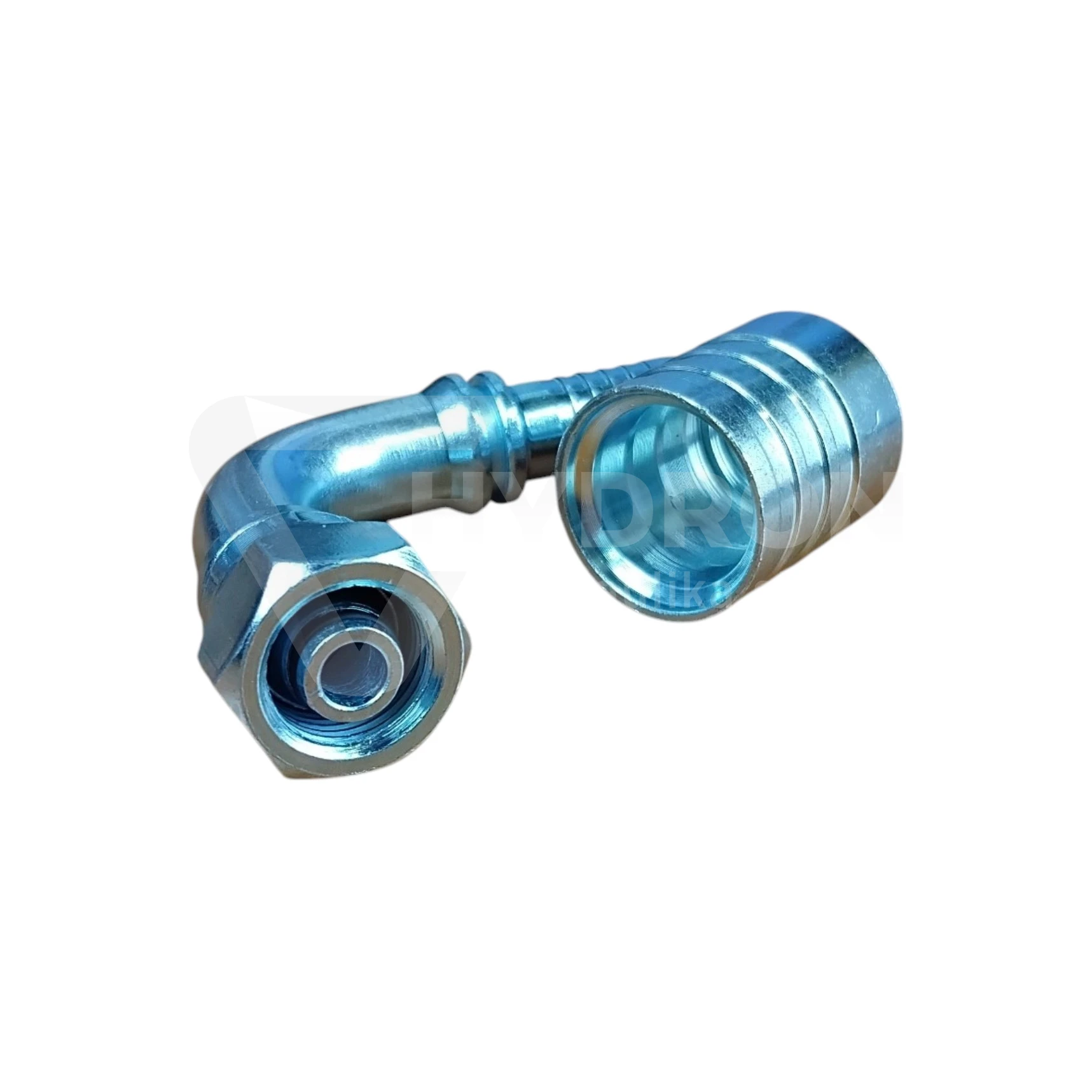

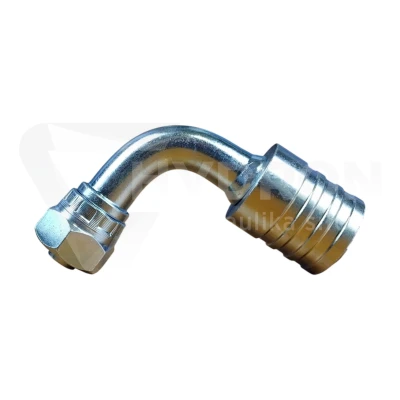

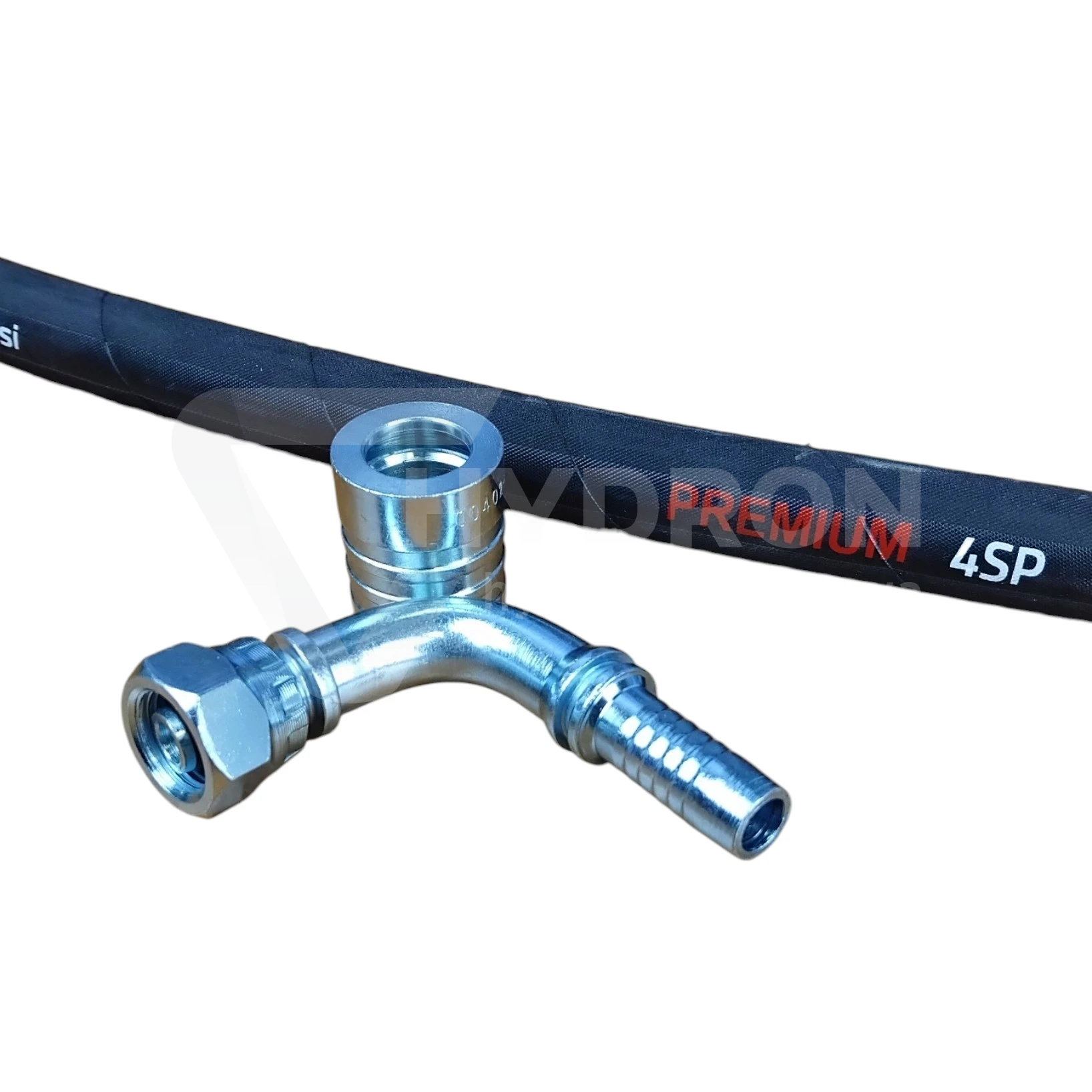

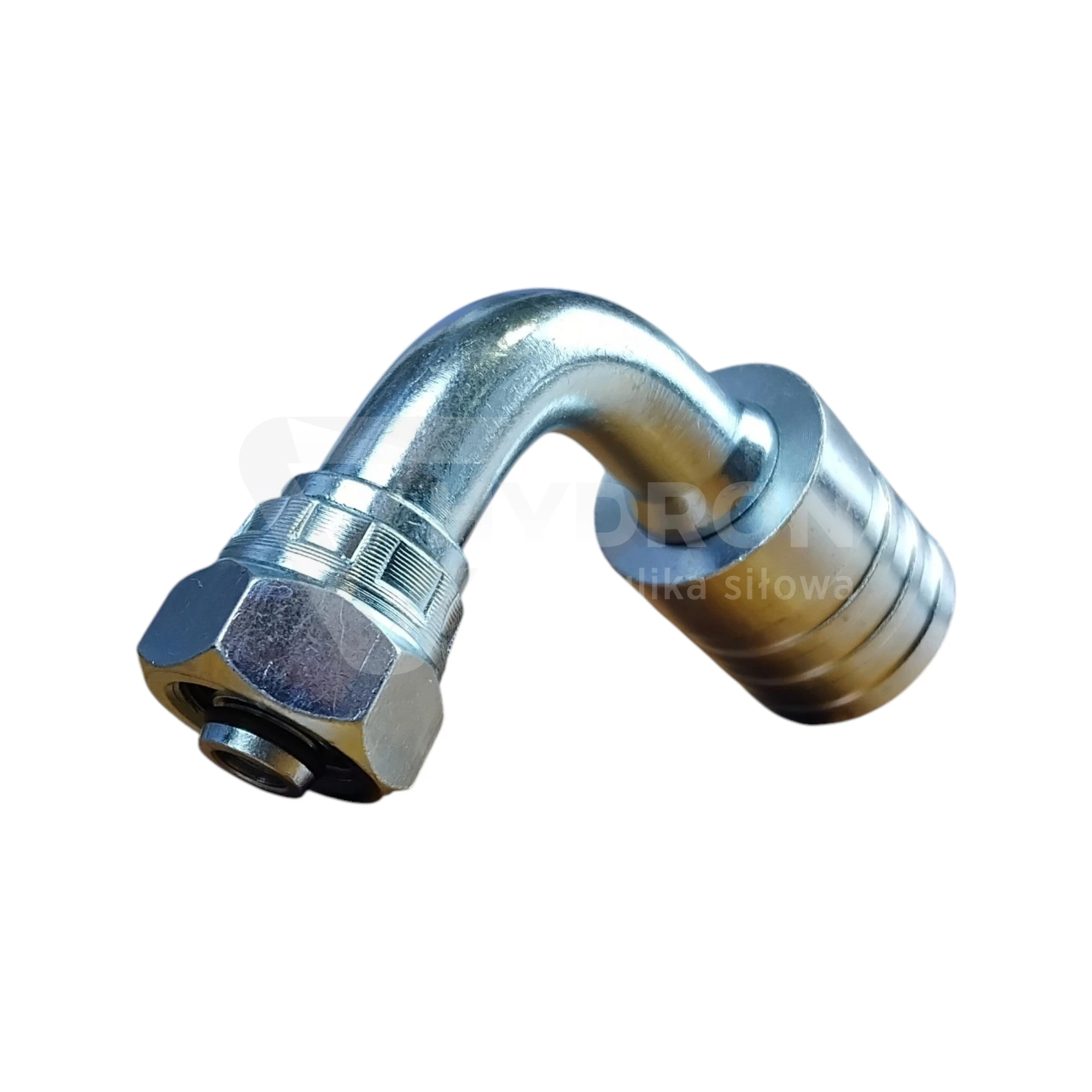

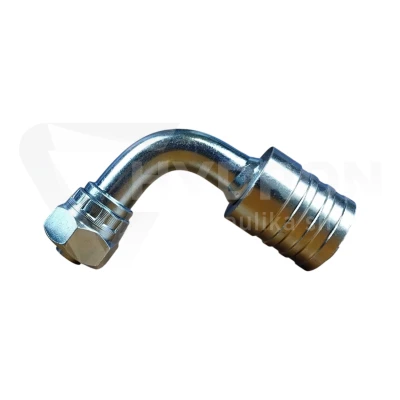

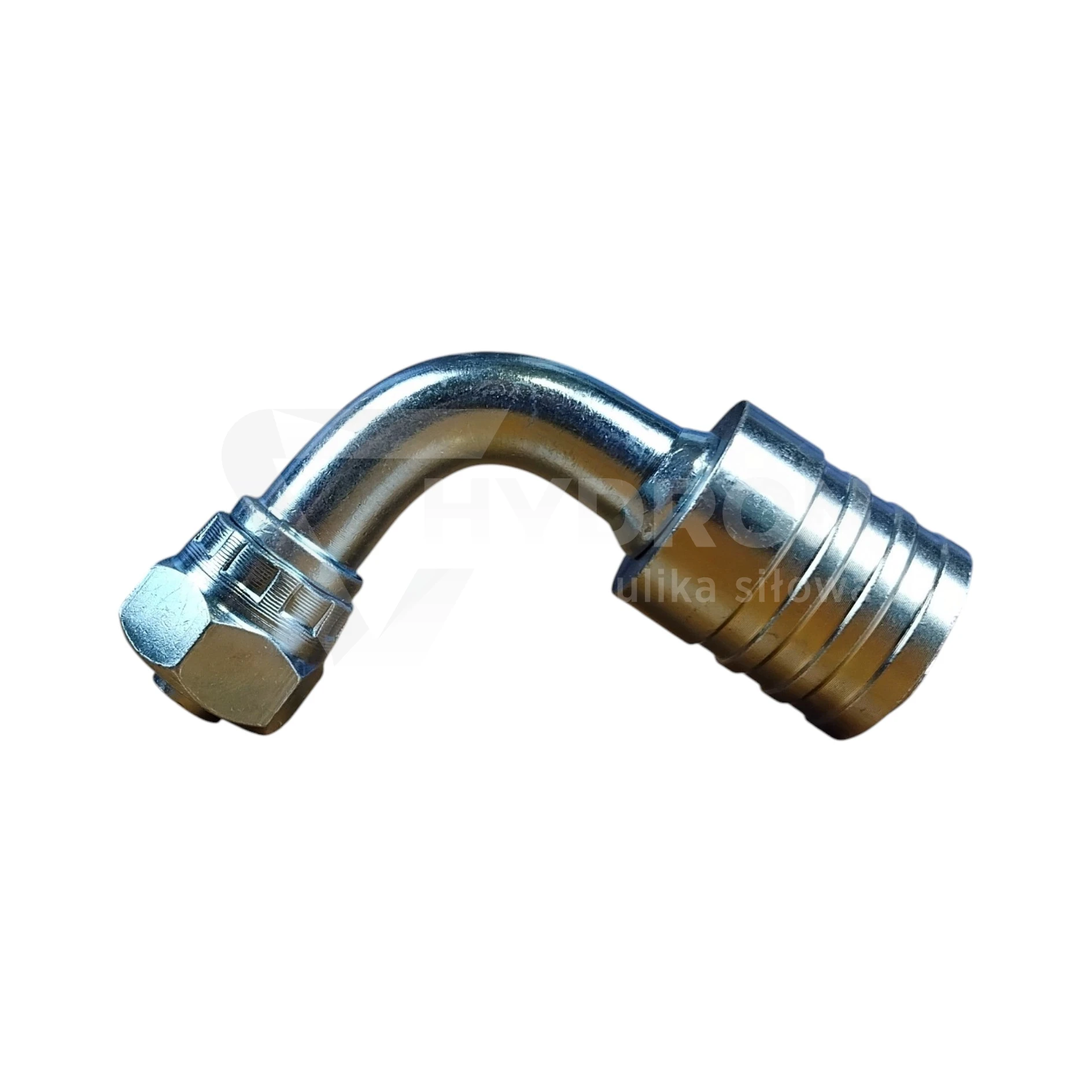

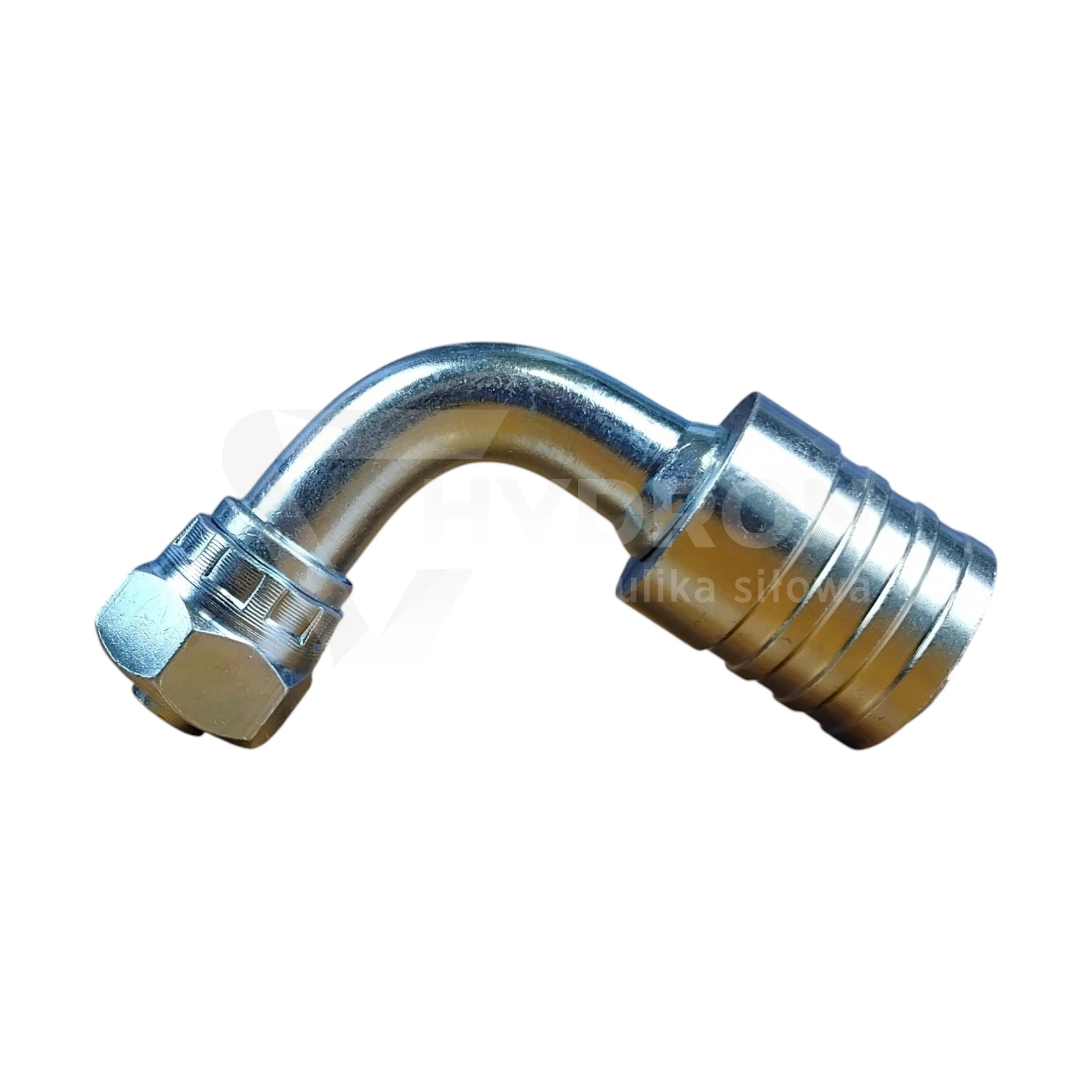

Zakucie DKOS 90° 25 30S M42X2 / 2ST/4SP

Przejdź do sekcji Opinie

96,16 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 25 mm = DN25 ( 1")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu M42x2
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) 30S ( wersja ciężka )
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 24°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Zakucie DKOS 90° DN25 30S M42x2 do węża 2ST/4SP

Zakucie DKOS 90° DN25 30S M42x2 jest przeznaczone do wykonywania przewodów hydraulicznych, w których potrzebne jest ciężkie metryczne przyłącze 24° oraz kątowe wyprowadzenie węża. Wariant DN25 współpracuje z gwintem wewnętrznym M42x2, należy do serii ciężkiej 30S i wykorzystuje uszczelnienie na stożku 24° z O-ringiem. Konstrukcja 90° pozwala ograniczyć konieczność mocnego zaginania przewodu tuż za zakuciem.

Parametry techniczne

typ końcówki: DKOS 90°,
średnica nominalna węża: DN25,
rozmiar węża: 1",
seria przyłącza: 30S,
wykonanie serii: ciężkie,
gwint: M42x2,
rodzaj gwintu: metryczny wewnętrzny,
kąt: 90°,
typ uszczelnienia: stożek 24° z O-ringiem,
maksymalne ciśnienie końcówki: 280 bar,
materiał: stal automatowa,
zabezpieczenie antykorozyjne: biały ocynk,
zakres temperatury pracy: od -20°C do +120°C,
przeznaczenie: zakuwanie przewodów hydraulicznych,
oznaczenie grupy: P52 DKOS 90°,
standard połączenia: ISO 8434-1 / DIN 2353.

Dlaczego końcówka 90° ma znaczenie?

W maszynach i urządzeniach hydraulicznych często brakuje miejsca na swobodne poprowadzenie przewodu na wprost. Końcówka DKOS 90° pozwala od razu zmienić kierunek wyjścia węża, dzięki czemu nie trzeba wykonywać ciasnego łuku tuż za tuleją zaciskową.

To szczególnie ważne w miejscach, gdzie przewód przechodzi blisko ramy, siłownika, rozdzielacza lub innego elementu konstrukcji. Prawidłowe wyprowadzenie przewodu ogranicza naprężenia działające na strefę zakucia i ułatwia zachowanie właściwego promienia gięcia.

30S ciężka seria metryczna

Oznaczenie 30S wskazuje na ciężką serię połączeń metrycznych. W praktyce oznacza to, że sama średnica gwintu M42x2 nie wystarcza do prawidłowego doboru końcówki.

Należy sprawdzić jednocześnie trzy elementy: gwint M42x2, serię 30S oraz geometrię uszczelnienia 24°. Połączenie o tej samej średnicy gwintu, ale należące do innej serii, nie powinno być traktowane jako bezpośredni zamiennik.

Stożek 24° z O-ringiem

Końcówki DKOS wykorzystują uszczelnienie na stożku 24° uzupełnione O-ringiem. Dzięki temu szczelność połączenia nie zależy od samego gwintu.

Gwint odpowiada za dociągnięcie i utrzymanie połączenia, natomiast właściwe uszczelnienie powstaje na powierzchni stożkowej i O-ringu. Z tego powodu przed montażem trzeba potwierdzić zgodność geometrii obu łączonych elementów.

DN25 i M42x2 dwa różne parametry

DN25 określa rozmiar węża hydraulicznego, do którego przeznaczona jest końcówka. Gwint M42x2 znajduje się po stronie przyłączeniowej.

Przy odtwarzaniu starego przewodu warto więc sprawdzić zarówno średnicę węża, jak i dokładny gwint oraz typ uszczelnienia. Sam pomiar średnicy gwintu nie wystarcza do pewnej identyfikacji końcówki.

280 bar parametr samej końcówki

Dla końcówki DKOS 90° DN25 30S M42x2 HYDRON podaje maksymalne ciśnienie 280 bar.

Nie należy jednak automatycznie przypisywać tej wartości całemu gotowemu przewodowi. Ciśnienie robocze kompletnego zespołu zależy od parametrów węża, końcówek, tulei oraz sposobu zakucia i zawsze jest ograniczone przez element o najniższej wartości znamionowej.

Orientację końcówki ustal przed zakuciem

Przy końcówkach kątowych bardzo ważne jest ich ustawienie względem drugiego zakończenia przewodu. Po wykonaniu zakucia korpusu końcówki nie można dowolnie obracać.

Jeżeli przewód ma dwie końcówki kątowe, przed zaciskaniem trzeba ustalić ich wzajemne położenie. Najbezpieczniej odtworzyć orientację na podstawie starego przewodu lub dokładnego pomiaru z maszyny.

Do jakich zastosowań?

Zakucia DKOS 90° stosuje się w hydraulice maszyn rolniczych, budowlanych, leśnych, przemysłowych i mobilnych. Szczególnie dobrze sprawdzają się tam, gdzie wymagane jest ciężkie połączenie metryczne i ograniczona przestrzeń montażowa.

Co sprawdzić przed zakupem?

czy wąż ma rozmiar DN25,
czy wymagane jest wykonanie kątowe 90°,
czy gwint ma wymiar M42x2,
czy połączenie należy do serii 30S,
czy wymagane jest uszczelnienie na stożku 24° z O-ringiem,
czy końcówka jest zgodna z zastosowanym typem węża,
czy przed zakuciem ustalono właściwą orientację końcówki.

Zakute przewody hydrauliczne w HYDRON

Jeśli nie chcesz dobierać komponentów osobno, w HYDRON możemy przygotować zakuty wąż hydrauliczny na wymiar z odpowiednio dobraną końcówką, tuleją i parametrami zacisku.
