Zawór zwrotny typ S 1/4" WN6 0-400bar Ponar

Przejdź do sekcji Opinie

30,00 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny ( realizacja do 3 dni )

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: Ponar Wadowice (przejdź do produktów)

Czas wysyłki: 3 dni

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Opis

Zawór zwrotny typ S 1/4" Ponar

Zawór zwrotny typ S to element hydrauliki siłowej przeznaczony do zapewnienia jednokierunkowego przepływu cieczy roboczej. Jego zadaniem jest swobodne przepuszczanie oleju hydraulicznego w jednym kierunku oraz natychmiastowe odcięcie przepływu w kierunku przeciwnym, dzięki czemu skutecznie zabezpiecza układ przed cofaniem medium i utratą ciśnienia. Konstrukcja zaworu umożliwia montaż na przewodach rurowych w dowolnej pozycji pracy, co ułatwia projektowanie oraz modernizację instalacji hydraulicznych.

Zastosowanie zaworu zwrotnego typu S

Zawory zwrotne tego typu znajdują zastosowanie praktycznie we wszystkich układach hydrauliki siłowej, w których wymagane jest utrzymanie właściwego kierunku przepływu oleju. Są wykorzystywane zarówno w maszynach mobilnych, jak i przemysłowych, między innymi w:

maszynach budowlanych,
maszynach rolniczych,
prasach hydraulicznych,
agregatach hydraulicznych,
układach zasilania siłowników,
instalacjach przemysłowych,
urządzeniach transportu technologicznego.

W praktyce zawór chroni pompę, siłowniki oraz pozostałe elementy układu przed niekontrolowanym cofaniem się oleju i spadkiem ciśnienia roboczego.

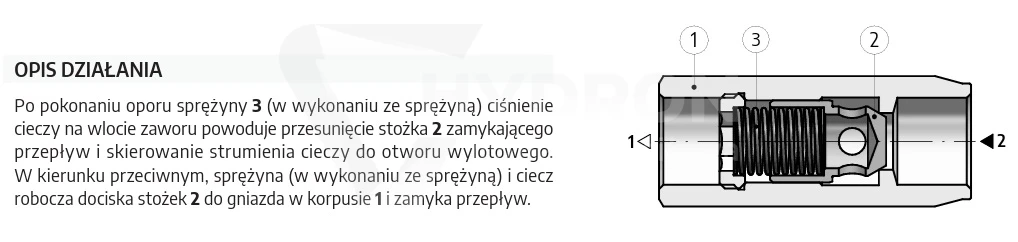

Zasada działania

Budowa zaworu oparta jest na korpusie oraz stożku zamykającym przepływ. W wykonaniu ze sprężyną ciśnienie oleju po stronie zasilania pokonuje siłę sprężyny, powodując otwarcie zaworu i swobodny przepływ medium. W przeciwnym kierunku stożek zostaje dociśnięty do gniazda przez sprężynę oraz ciśnienie cieczy, skutecznie blokując przepływ. Dostępne są również wykonania bez sprężyny, dostosowane do określonych zastosowań hydraulicznych.

Najważniejsze parametry techniczne

Zawory zwrotne typu S zostały zaprojektowane do pracy w instalacjach wysokociśnieniowych i charakteryzują się bardzo dobrymi parametrami eksploatacyjnymi.

Najważniejsze dane:

ciśnienie robocze do 40 MPa (400 bar) dla wielkości NS6–NS15,
do 35 MPa (350 bar) dla NS20–NS30,
do 25 MPa (250 bar) dla NS40,
maksymalny przepływ do 450 dm³/min,
ciśnienie otwarcia od 0 do 0,6 MPa,
temperatura oleju od -20°C do +80°C,
temperatura otoczenia od -20°C do +50°C,
zalecana filtracja 15 μm,
maksymalny przeciek jedynie 0,25 cm³/min,
zabezpieczenie antykorozyjne poprzez cynkowanie galwaniczne.

Dlaczego odpowiedni dobór zaworu ma znaczenie?

Źle dobrany zawór zwrotny może powodować niepotrzebne spadki ciśnienia, ograniczenie przepływu oraz pogorszenie sprawności całego układu hydraulicznego. Dobierając zawór należy uwzględnić:

wymagany przepływ,
ciśnienie robocze instalacji,
wielkość przyłączy,
ciśnienie otwarcia,
rodzaj medium roboczego.

Prawidłowo dobrany zawór zwiększa trwałość pomp, siłowników oraz rozdzielaczy i ogranicza ryzyko kosztownych awarii.

Współpraca z pozostałymi elementami układu

Aby układ hydrauliczny pracował bezawaryjnie, zawór zwrotny powinien współpracować z odpowiednio dobranymi komponentami, takimi jak:

przewody hydrauliczne,
złączki hydrauliczne,
szybkozłącza hydrauliczne,
zawory kulowe,
rozdzielacze hydrauliczne,
filtry hydrauliczne,
manometry kontrolne.

Kompletne dopasowanie wszystkich elementów pozwala ograniczyć straty ciśnienia oraz wydłużyć żywotność całej instalacji.

Zawory zwrotne HYDRON

W ofercie HYDRON znajdują się zawory zwrotne przeznaczone do profesjonalnych zastosowań w hydraulice siłowej. Oferujemy szeroki wybór wielkości oraz parametrów roboczych, fachowe doradztwo techniczne oraz szybką realizację zamówień z magazynu. Dzięki ponad 15-letniemu doświadczeniu pomagamy dobrać odpowiedni zawór do konkretnej aplikacji przemysłowej, mobilnej lub serwisowej.
